Giải pháp Biến tần cho Cẩu trục – Cổng trục

Hiện nay nhiều công ty hoạt động trong lĩnh vực bê tông sử dụng rất nhiều hệ thống cẩu trục và cổng trục dùng để di chuyển các cấu kiện nặng như khuôn, cọc nhồi, trụ điện, bê tông tấm…nhưng giải pháp lắp biến tần cho hệ thống điều khiển hầu như chưa được quan tâm.

Điều khiển hệ thống dầm cẩu gồm 2 phần chính: phần điều khiển nâng hạ và điều khiển di chuyển dầm cẩu.

Việc di chuyển dầm cẩu được thực hiện bởi 2 motor kéo hệ thống bánh lái đặt dưới chân dầm cẩu. Công suất 2 motor tùy thuộc vào khối lượng của dầm cẩu. Hai motor này sử dụng nguồn điện chung và run/stop đồng thời thông qua hệ thống nút bấm trên remote điều khiển.

Nhược điểm nếu không lắp biến tần cho cẩu trục, cổng trục

Khi 2 motor được cấp nguồn trực tiếp từ lưới điện 3 pha/380VAC và đồng thời, dẫn đến:
Dầm cẩu sẽ bị vặn xoắn, gây nguy hiểm cho công nhân vận hành.
Làm giảm tuổi thọ phần cơ khí của dầm cẩu.
Năng lượng điện tiêu hao nhiều do dòng điện khi khởi động cao hơn dòng điện làm việc định mức.
Gây sụt áp lưới khi khởi động, ảnh hưởng đến chất lượng mạng điện toàn hệ thống.
Dầm cẩu sẽ bị rung lắc khi motor dừng và khởi động, điều này làm giảm tuổi thọ của hệ thống bánh răng và bạc đạn
Chi phí bảo dưỡng dầm cẩu cao

​

Lợi ích giải pháp biến tần cho cẩu trục, cổng trục

Biến tần với tác dụng như một khởi động mềm, khi motor khởi động, dòng điện khởi động của motor giảm xuống và bằng dòng điện làm việc định mức, nên ít ảnh hưởng đến các thiết bị xung quanh.

– Chất lượng mạng điện ổn định
– Giảm tổn hao nhiệt trên dây dẫn
– Khắc phục hiện tượng sụt áp trên lưới điện.
– Quá trình khởi động và dừng tải êm, tiếng ồn giảm, tăng tuổi thọ của motor
– Tăng tuổi thọ các mối hàn trên dầm cẩu và các phụ kiện cơ khí như bánh răng, bạc đạn…
– An toàn hơn cho công nhân vận hành cẩu khi dầm cẩu không còn bị rung nữa.
– Biến tần sẽ báo lỗi và ngắt nguồn 2 motor khi một trong hai motor bị sự cố. Tăng tính an toàn hơn cho hệ thống
– Điều khiển cơ cấu nâng hạ đa cấp tốc độ: ứng dụng trong công nghiệp xi mạ…

Lợi ích về mặt kinh tế của giải pháp biến tần cho cẩu trục, cổng trục: Năng lượng điện được tiết kiệm, Giảm chi phí bảo trì bảo dưỡng
Lắp biến tần cho các máy cầu trục là giải pháp tối ưu cho thiết bị và tiết kiệm điện năng.

Ứng dụng biến tần Delta VFD CH2000 cho giải pháp cẩu trục, cổng trục

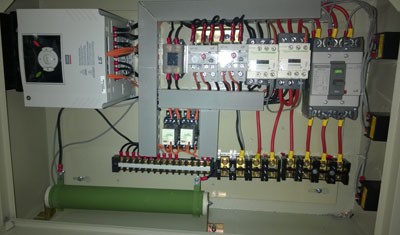

Các lợi ích khi sử dụng biến tần Delta CH2000 cho cẩu trục, cổng trục

Tránh sụt áp cho hệ thống, nâng cao chất lượng mạng điện.
Giảm rung, giảm ồn. Dễ dàng đồng bộ tốc độ giữa cơ cấu nâng hạ và các bộ phận cơ khí khác.
Motor dễ dàng chạ­y đa cấp tốc độ, đáp ứng chính xác vị trí trong yêu cầu vận hành tải.
Tăng năng suất vận chuyển. Giảm chi phí bảo trì, bảo dưỡng.

Biến tần Delta VFD-C2000 tích hợp các chế độ điều khiển: V/f, Sensorless Vector, V/f+PG, FOC+PG, PM+PG, FOC Sensorless, TQC Sensorless, PM Sensorless.
Biến tần Delta VFD-CH2000 với momen khởi động rất cao phù hợi với tải nâng hạ: trên 200% ở tần số 0.5Hz trong điều kiện bình thường và đạt 200% ở tần số 0Hz trong chế độ FOC+PG.
Khả năng chịu quá tải lên tới 150% trong 60s và 200% trong 3s
Hỗ trợ tất cả các phương pháp điều khiển tiên tiến hiện nay như: Tốc độ (Speed), Vị trí (Position), Lực căng (Torque) với độ chính xác cao.
Khả năng điều khiển 4 góc phần tư, Biến tần Delta VFD-CH2000 có thể chạy ở chế độ động cơ và chế độ máy phát, giúp bảo vệ thiết bị tránh khỏi khả năng bị hư hỏng trong các ứng dụng tải ngắn hạn lặp lại.
Biến tần Delta VFD-CH2000 được tích hợp PLC lên đến 10k Steps giúp việc điều khiển rất linh hoạt.
Khả năng chịu nhiệt lên đến 70oC, tích hợp bộ lọc nhiễu EMI. Các board điều khiển đầu được phủ sơn tĩnh điện.

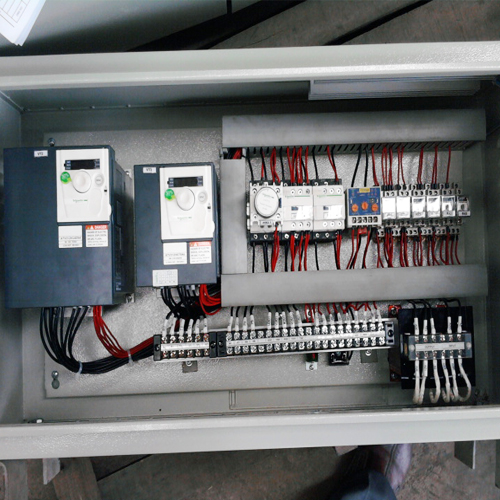

Hình ảnh lắp đặt cẩu trục, cổng trục thực tế dự án cho khách hàng
