Những hư hỏng thường gặp ở màn hình HMI

Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Delta sau khoảng 4 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Delta dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
Hư phần hiển thị LCD. Màn hình LCD của Delta là một trong các bộ phận cũng rất dễ bị hư hỏng.
Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,… Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng DOP-B03S211, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng DOP-B sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.
Hư bo cao áp, bo bóng đèn. Xuất hiện khi khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Delta được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình.

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

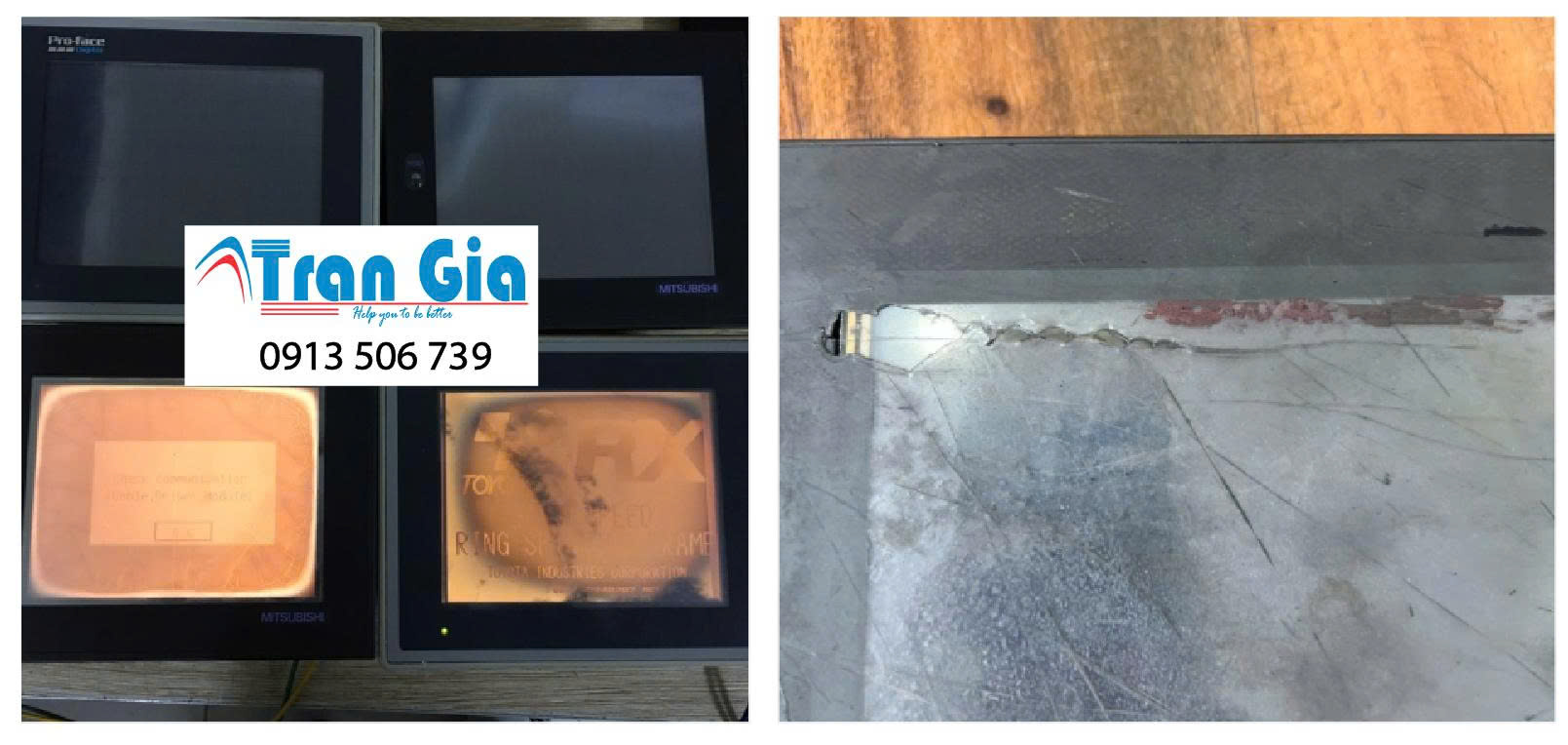

Màn hình cảm ứng HMI bị nứt, vỡ
Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
Không truyền thông được, lỗi bo mạch kết nối PLC…
Màn hình cảm ứng HMI hiển thị mờ
Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Màn hình cảm ứng HMI hiển thị bị chấm đen
Màn hình cảm ứng HMI bị hiển thị sọc LCD
Màn hình cảm ứng HMI không hiển thị, không sáng
Màn hình HMI bị treo (bị đơ), không thể cảm ứng
Màn hình cảm ứng HMI chạm không ăn
Màn hình HMI bị lỗi nguồn, mất nguồn
Màn hình bị lỗi cao áp
Màn hình bị lỗi không kết nối được với PLC
Nứt, vỡ màn hình HMI
Hư nguồn HMI
Có nguồn nhưng màn hình không hiển thị.
Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
Sửa màn hình HMI Simens bị lỗi cảm ứng
Màn hình HMI Siemens cảm ứng bị đơ, chạm không ăn
Màn hình HMI Siemens bị lỗi bo mạch
Màn hình HMI Siemens bị lỗi nguồn, không lên nguồn
Màn hình HMI Siemens bị nổ tụ
Màn hình HMI Siemens bị nổ bo mạch nguồn
Thay bo mạch, thay bo đèn cao áp cho màn hình
Màn hình HMI Siemens bị lỗi LCD
Màn hình HMI Siemens hiển thị mờ, nhờ
Màn hình HMI Siemens không lên đèn, không sáng, không hiển thị
Màn hình HMI Siemens không kết nối được với PLC
Bị mất hết dữ liệu, cần cài đặt, lập trình màn hình cảm ứng HMI

Vì sao màn hình HMI bị hư hỏng

Nguồn điện không ổn định hoặc quá cao: Sự biến động hoặc mất nguồn có thể làm hỏng bo mạch, cảm ứng hoặc các linh kiện điện tử trong HMI.
Ngấm nước hoặc ẩm ướt: Tiếp xúc với nước hoặc độ ẩm cao có thể gây chập mạch hoặc rỉ sét các linh kiện điện tử.
Va đập hoặc va chạm mạnh: Rơi rớt, va đập mạnh hoặc chịu lực tác động lớn có thể làm vỡ màn hình, hỏng cảm ứng hoặc gây hỏng linh kiện nội bộ.
Nhiệt độ quá cao hoặc quá thấp: Nhiệt độ không phù hợp có thể gây biến dạng vật lý hoặc làm giảm tuổi thọ linh kiện điện tử.
Sử dụng lâu dài và không bảo trì định kỳ: Lâu ngày, bụi bẩn, bụi mịn hoặc các mảnh vụn tích tụ có thể làm giảm độ nhạy của cảm ứng hoặc gây lỗi hệ thống.
Lỗi phần mềm hoặc cập nhật không đúng cách: Cập nhật firmware sai hoặc lỗi phần mềm có thể gây treo, lỗi hiển thị hoặc không hoạt động đúng chức năng.
Chập cháy hoặc quá tải điện: Sự cố về điện như chập cháy, quá tải có thể làm hỏng bo mạch hoặc cảm ứng.
Lỗi linh kiện hoặc sản xuất: Một số lỗi do nhà sản xuất hoặc linh kiện kém chất lượng có thể dẫn đến hỏng hóc sớm.

Cách phòng tránh và xử lý:

Đảm bảo nguồn điện ổn định, sử dụng ổn áp nếu cần.
Tránh để HMI tiếp xúc với nước, bụi hoặc các yếu tố gây hại.
Lắp đặt đúng cách, tránh va đập mạnh.
Bảo trì định kỳ, vệ sinh sạch sẽ.
Cập nhật phần mềm đúng hướng dẫn của nhà sản xuất.
Khi phát hiện hư hỏng, liên hệ trung tâm dịch vụ để sửa chữa hoặc thay thế linh kiện phù hợp.

Những lỗi hư hỏng thường gặp trên màn hình HMI

Màn hình cảm ứng HMI trong quá trình hoạt động thường xảy ra các trường hợp hư hỏng như sau:

Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới. các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Hư bo nguồn do chạm chập, cháy nổ, hoặc do sét đánh

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Hư bo CPU

Bo CPU là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,… nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này cũng rất phức tạp và bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn, khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng,… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

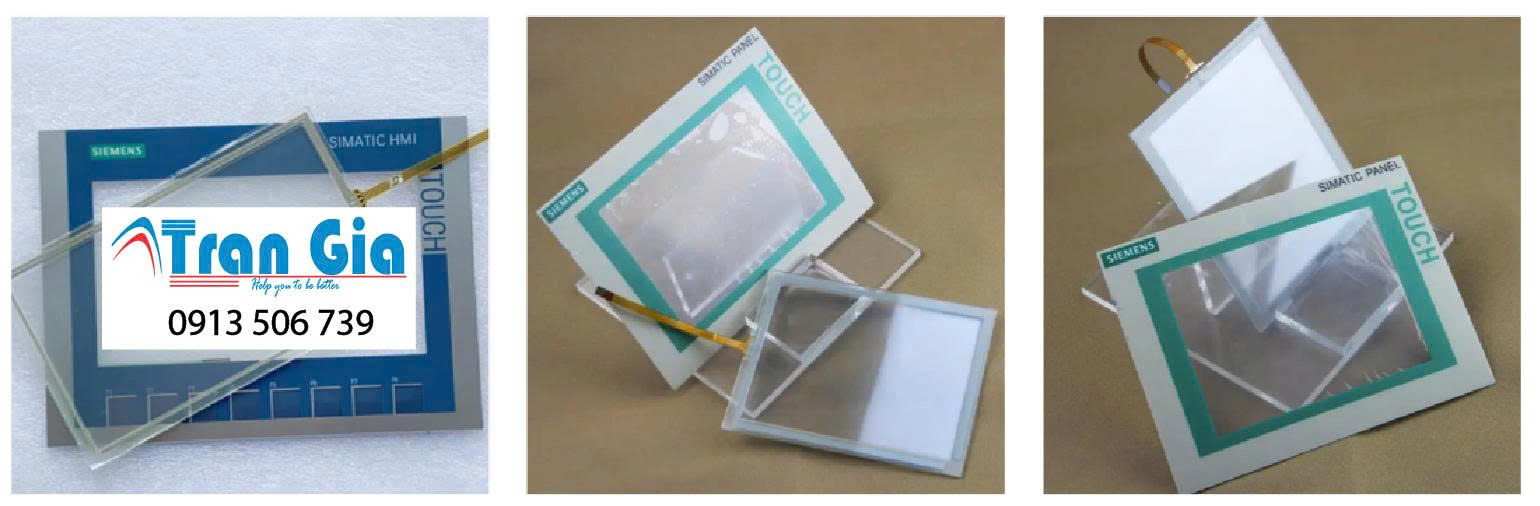

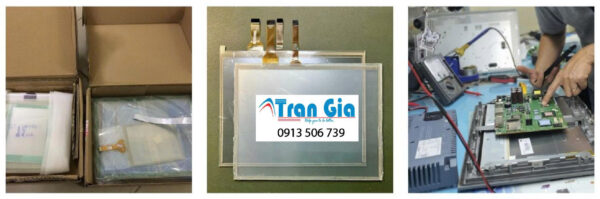

Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản. Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình của các hãng có phần cảm ứng dạng điện trở như: Siemens MP, TP, Delta, Hitech, Easyview, Weinview, Redlion,…

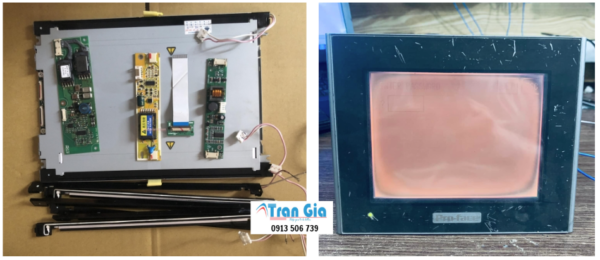

Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất, hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

03 bước chuẩn đoán hư hỏng màn hình HMI – Màn hình cảm ứng Công nghiệp

Bước 1: Ghi nhận thông tin hư hỏng trên thực tế máy đang chạy

Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình do công nhân, người vận hành, cán bộ báo lại như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

Kiểm tra ngoại quan bên ngoài màn hình giúp chúng ta xác định trước nguyên nhân và cách khắc phục
Kiểm tra xem màn hình có bị vỡ, bể hay cong vênh hay không?
Kiểm tra xem các điểm trên màn hình có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết để lại.
Kiểm tra xem bo mạch có bị cháy nổ không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng
Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Có thể màn hình bị mất nguồn.
Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình.
Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng hay không? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.

Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hư hỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

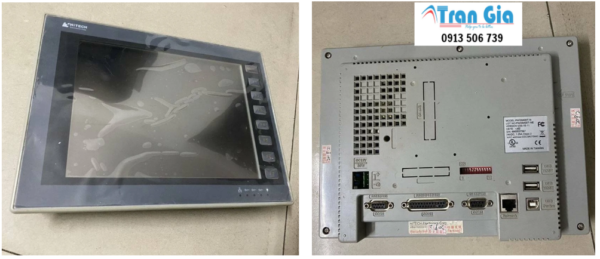

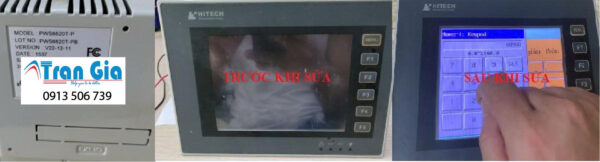

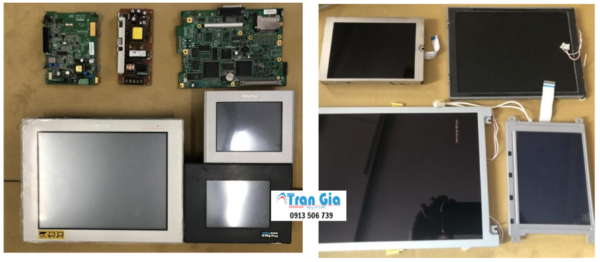

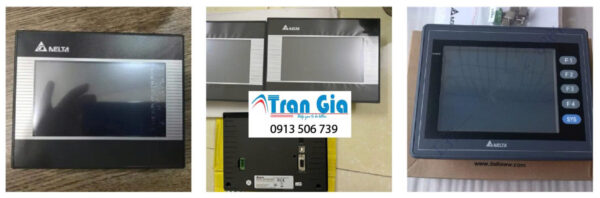

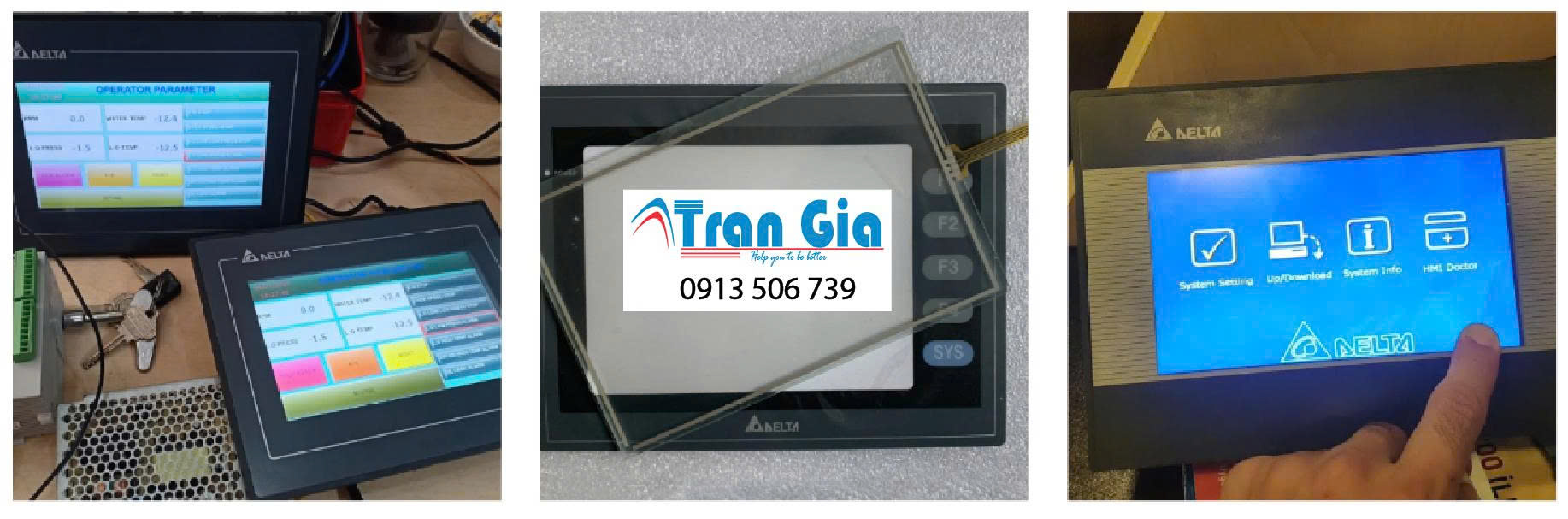

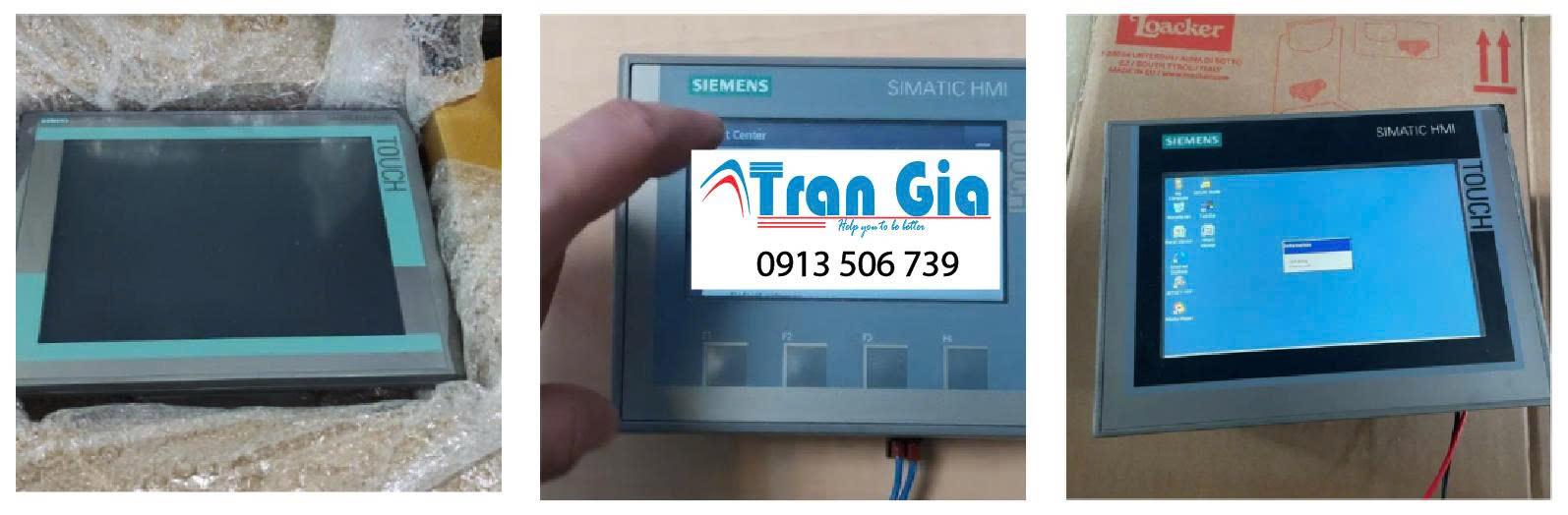

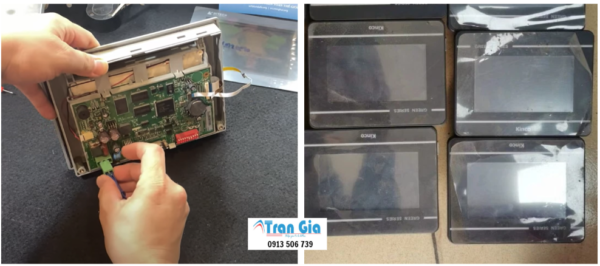

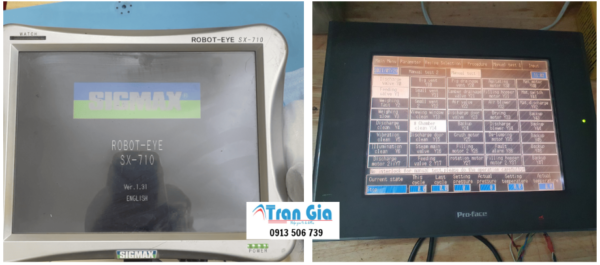

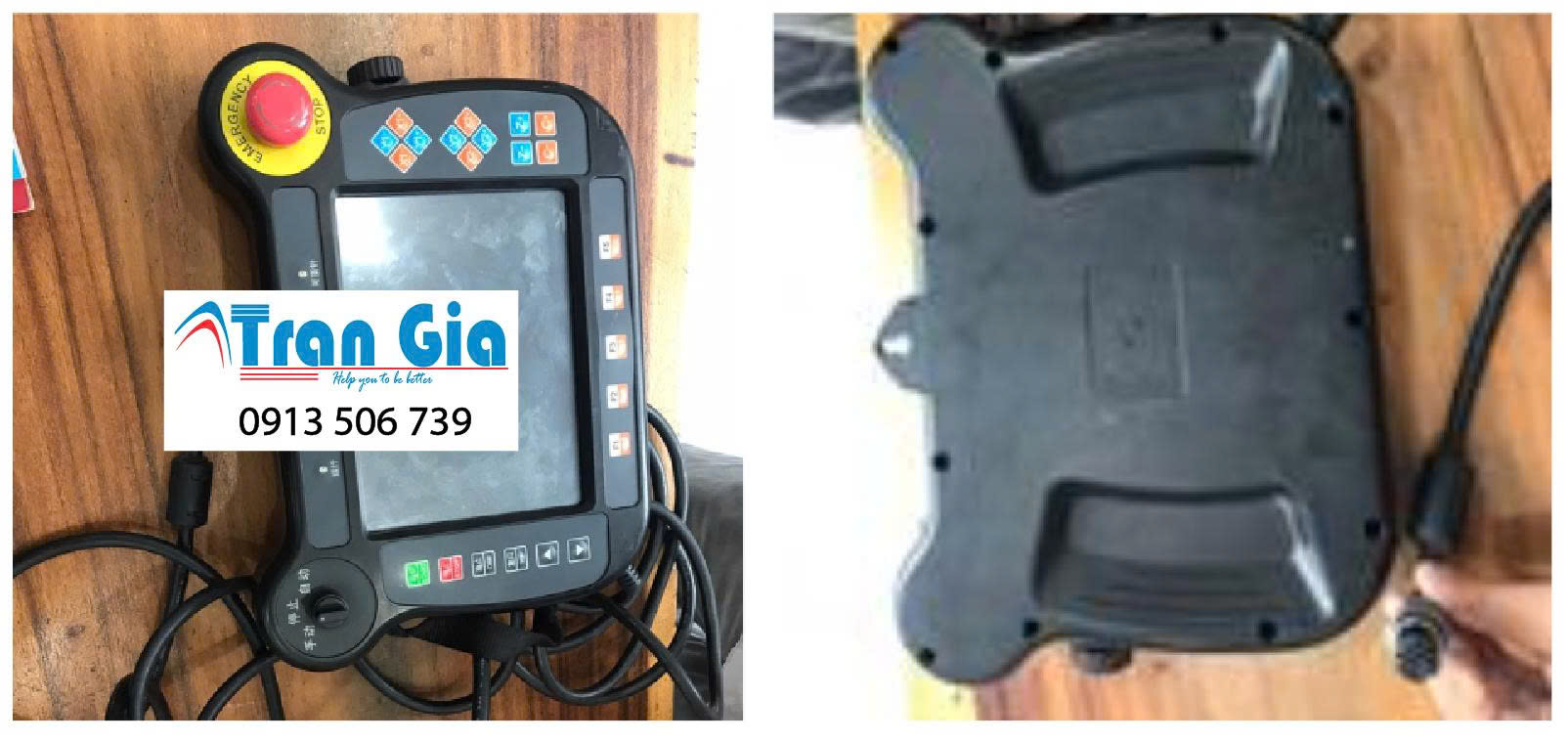

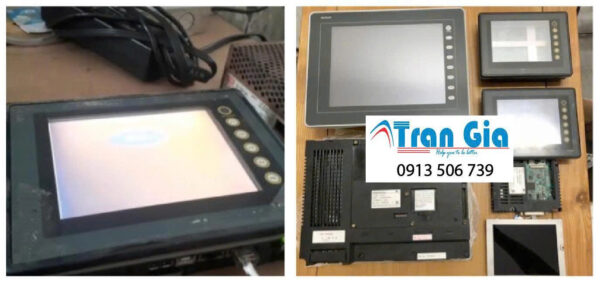

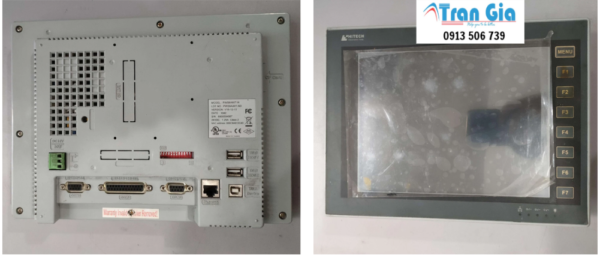

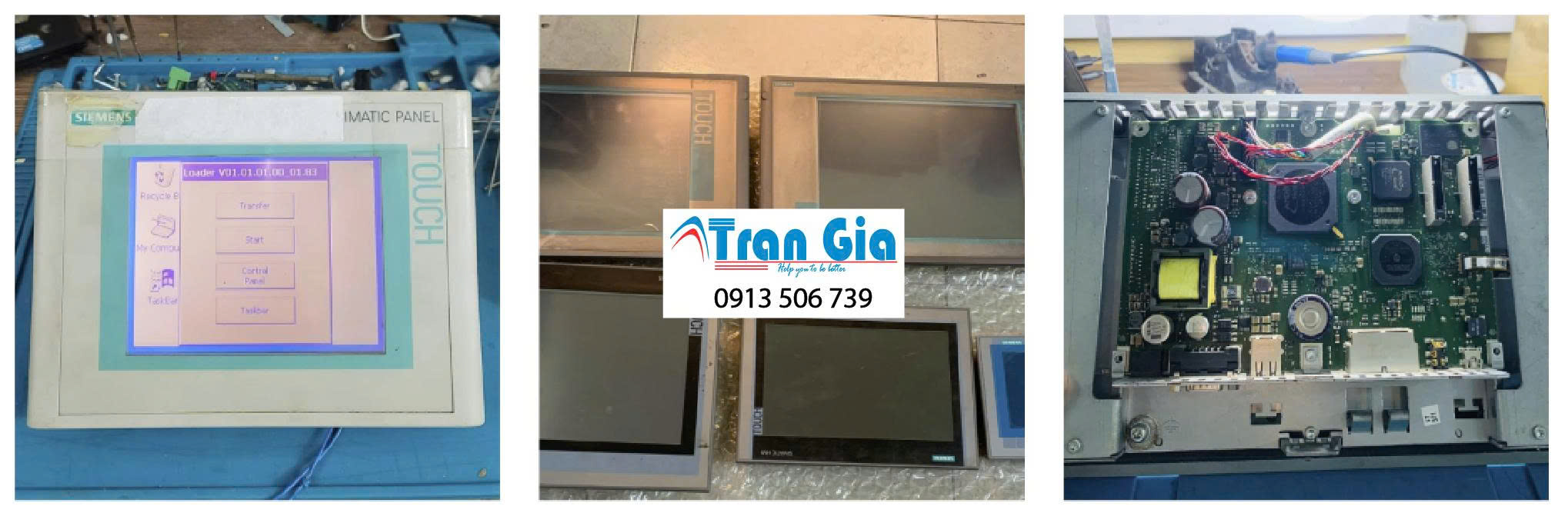

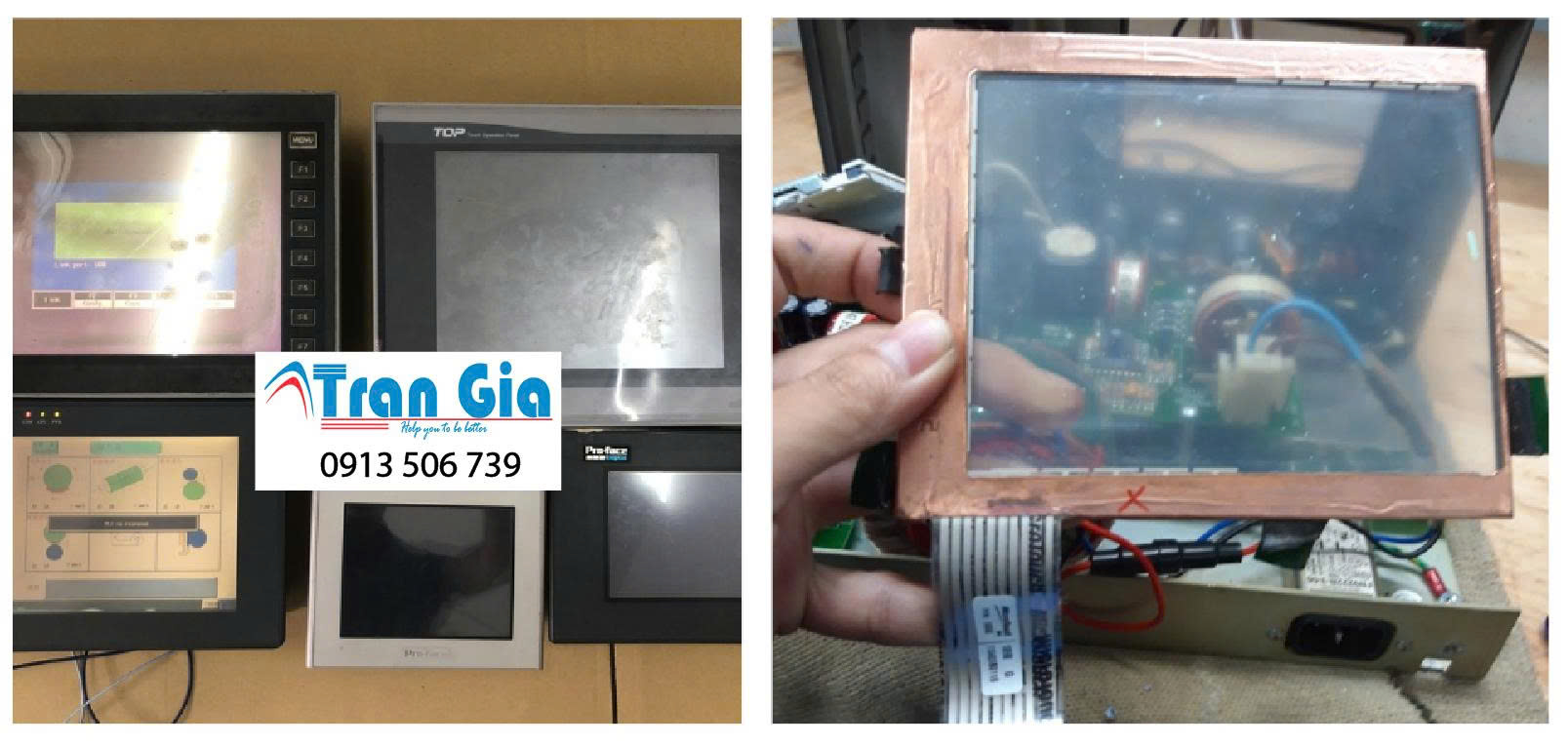

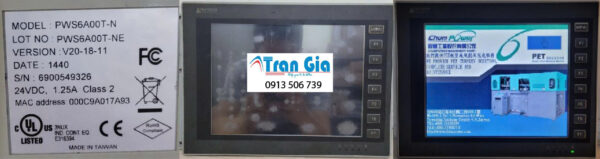

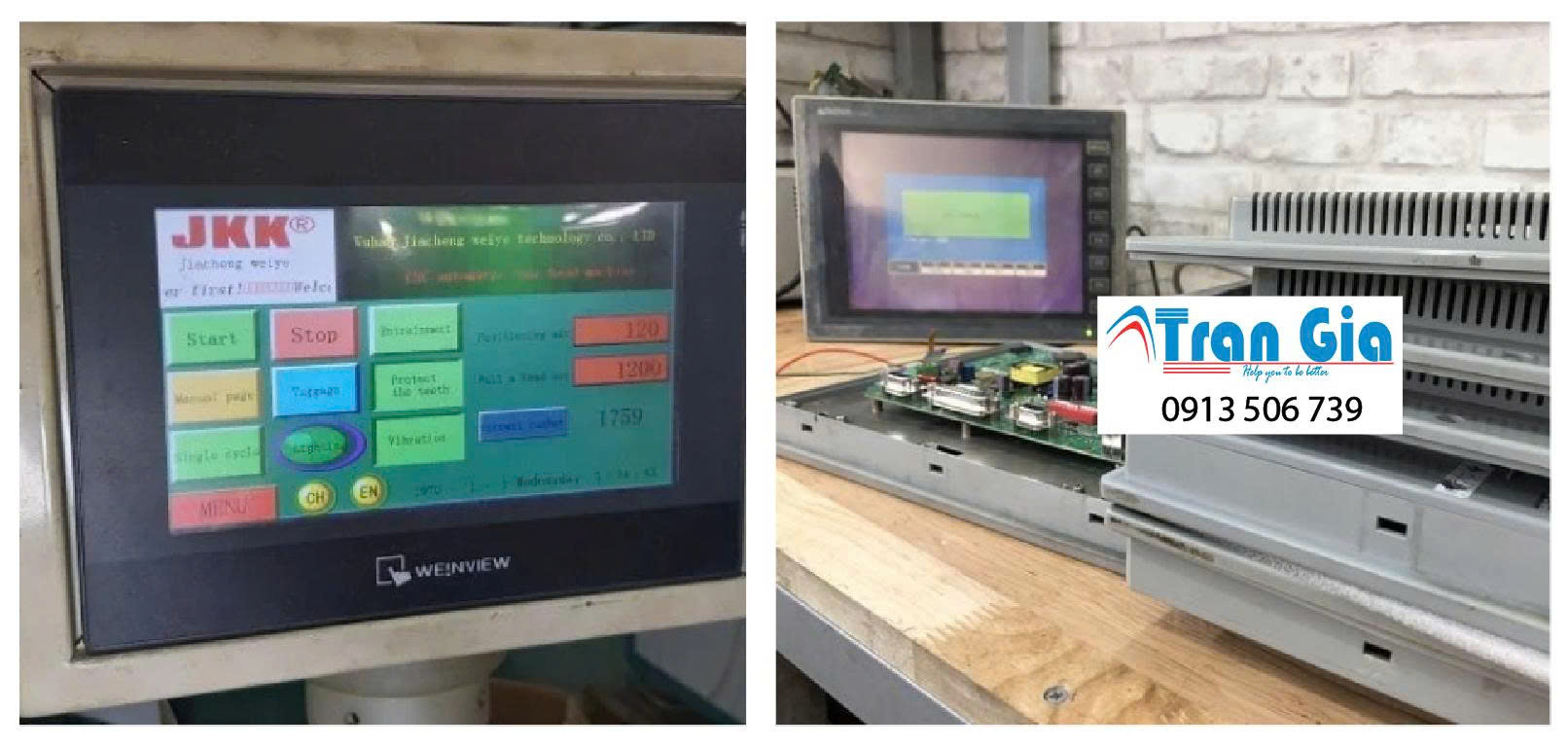

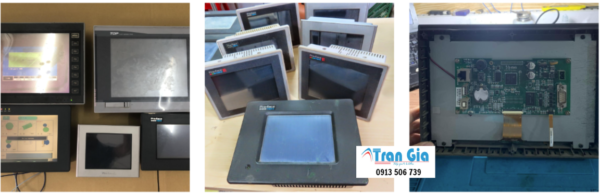

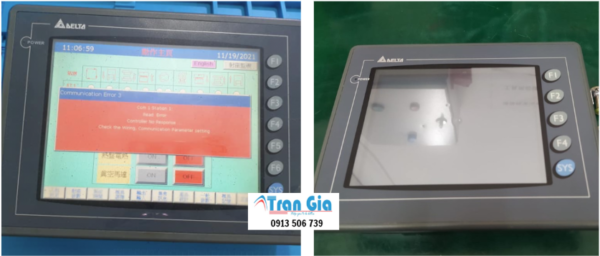

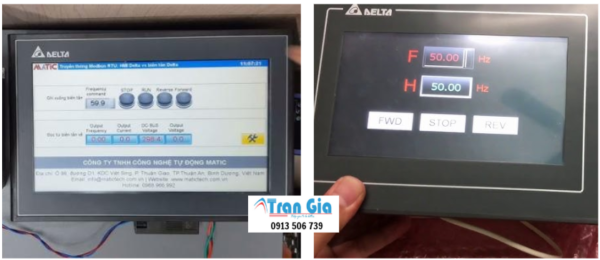

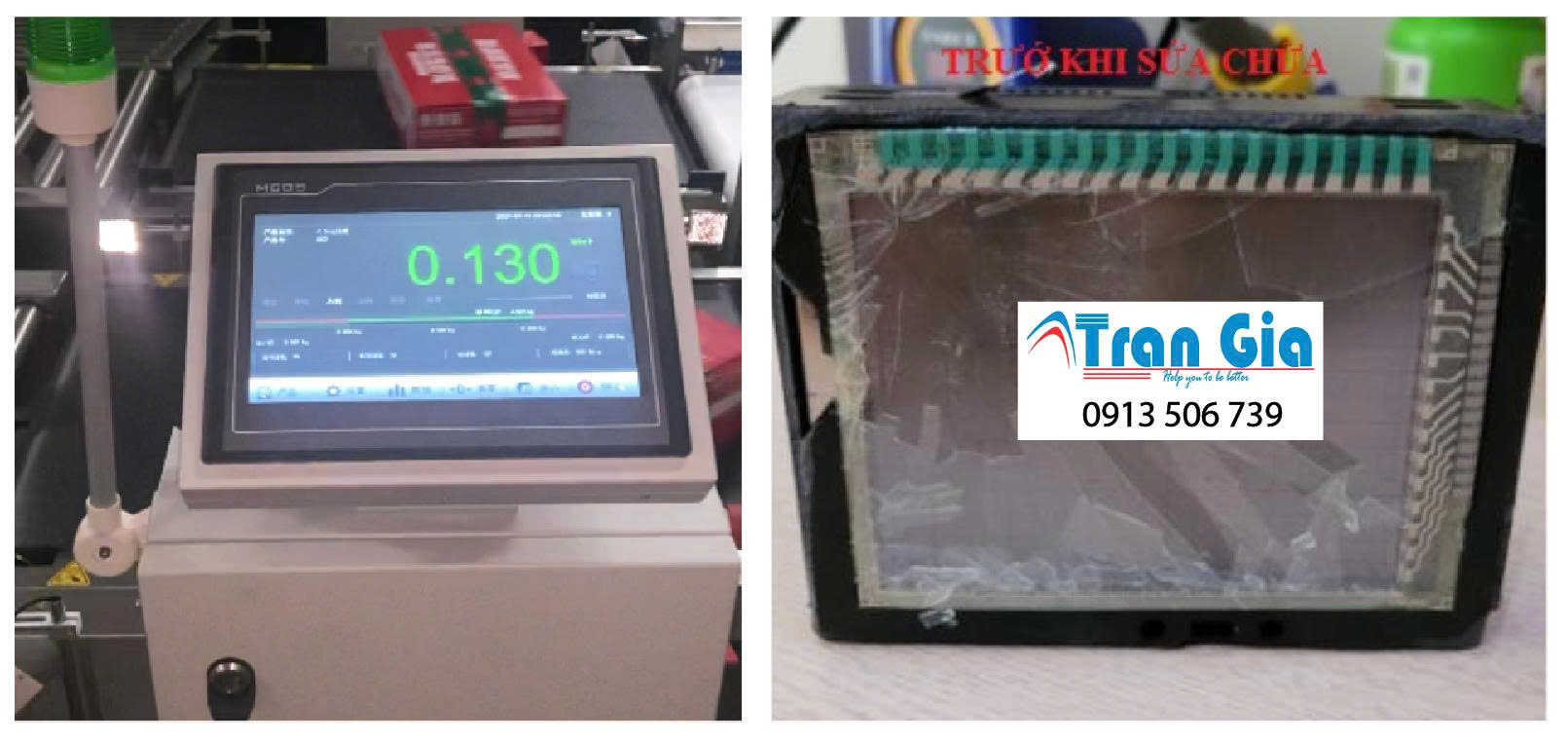

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

Quy trình sửa màn Hình HMI công nghiệp

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
