TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, ASD-A1021-AB, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật ASD-A1021-AB

• Tên sản phẩm: ASD-A1021-AB
• Bảo hành: 12 tháng
• Hàng trong kho: Còn
• Hiện trạng sản phẩm: Mới 100%

• Điện áp nguồn vào: 1 pha 170-250VAC, 50/60Hz

• Chế độ điều khiển: Vị trí (Position), tốc độ (Speed), mô-men xoắn (Torque)

• Tần số đáp ứng: 450Hz

• Độ phân giải encoder: 2500 xung/vòng (2500ppr)

• Phương pháp điều khiển: SVPWM (Space Vector Pulse Width Modulation)

• Tự động dò tìm tham số động cơ: Có, hỗ trợ chế độ dò bằng tay

• Tốc độ xung ngõ vào tối đa: 500 kpps (Line Driver), 200 kpps (Open Collector)

• Kiểu xung hỗ trợ: Xung + Chiều, Pha A + Pha B, Xung CCW + CW

• Electronic Gear: N/M, N: 132767, M: 132767 (1/50)

• Điện áp ngõ vào: 0~±10VDC

• Hằng số thời gian: 2.2 micro giây

• Độ phân giải tốc độ: 1:5000

• Bảo vệ quá tải: 200% dòng định mức trong 8 giây

• Ngõ vào số: Servo ON, Reset, Gain Switching, Pulse Clear, Dừng khẩn cấp, giới hạn tốc độ

• Tính năng đặc biệt: Hỗ trợ các tính năng như Feed step control, Homing, Auto-tuning control, Position Teaching

• Giao thức truyền thông: Modbus (RS232, RS485, RS422)

• Khả năng tương thích động cơ: Phù hợp với động cơ servo series A & B của Delta

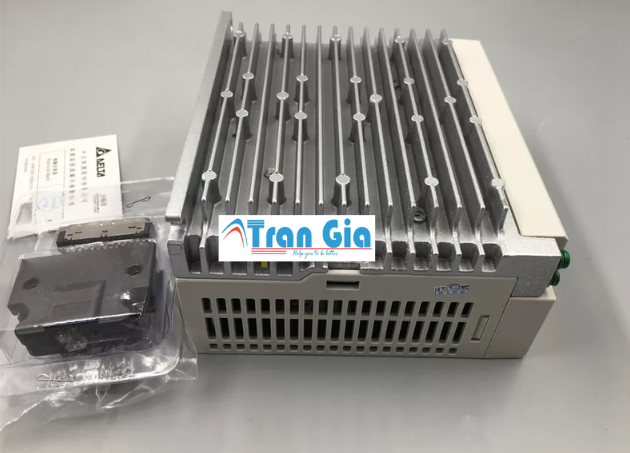

Cấu tạo ASD-A1021-AB

1. Bộ điều khiển servo (Servo Drive)

Đây là bộ phận trung tâm của hệ thống, có chức năng điều khiển động cơ servo theo các chế độ vận hành khác nhau. Cấu tạo chính gồm:

• Vỏ nhôm tản nhiệt: Giúp bảo vệ linh kiện bên trong và đảm bảo tản nhiệt hiệu quả.

• Cổng kết nối:

  • Cổng cấp nguồn AC 170-250V

  • Cổng kết nối động cơ servo

  • Cổng điều khiển tín hiệu (Encoder feedback, I/O số, Analog, xung tốc độ, truyền thông RS232/RS485/RS422)

• Bảng điều khiển (HMI đơn giản):

  • Màn hình LED hiển thị trạng thái, lỗi và thông số vận hành.

  • Các nút nhấn để điều chỉnh thông số cài đặt.

• Mạch điều khiển DSP (Digital Signal Processor):

  • Xử lý tín hiệu điều khiển theo chế độ vị trí (Position), tốc độ (Speed), mô-men xoắn (Torque).

• Mạch bảo vệ:

  • Bảo vệ quá tải, quá áp, mất pha, quá nhiệt.

2. Động cơ Servo (Servo Motor) – Tương thích với dòng A & B của Delta

Servo ASD-A1021-AB có thể kết hợp với động cơ servo 1kW, có cấu tạo gồm:

• Vỏ nhôm chắc chắn: Chống bụi, chống rung, giúp hoạt động ổn định.

• Trục động cơ: Kết nối với tải (hệ thống máy móc).

• Encoder (Cảm biến vị trí): Độ phân giải 2500 xung/vòng, giúp phản hồi chính xác vị trí quay của động cơ.

• Cuộn dây stator: Tạo từ trường, giúp quay rotor.

• Rotor nam châm vĩnh cửu: Sinh lực quay theo điều khiển của servo drive.

• Quạt tản nhiệt: Giúp giảm nhiệt độ khi động cơ hoạt động liên tục.

Đặc điểm nổi bật ASD-A1021-AB

1. Hiệu suất cao, đáp ứng nhanh

• Tần số đáp ứng 450Hz, giúp hệ thống phản hồi nhanh, đảm bảo độ chính xác cao.

• Độ phân giải encoder 2500 xung/vòng, giúp kiểm soát vị trí chính xác hơn.

• Điều khiển đa chế độ: Hỗ trợ chế độ Vị trí (Position), Tốc độ (Speed), Mô-men xoắn (Torque), linh hoạt cho nhiều ứng dụng khác nhau.

2. Tích hợp nhiều tính năng điều khiển tiên tiến

• Hỗ trợ Electronic Gear: Có thể điều chỉnh tỷ lệ xung N/M (1~32767), giúp tối ưu hóa điều khiển vị trí.

• Chế độ điều khiển linh hoạt: Hỗ trợ các kiểu xung CW/CCW, xung + chiều, pha A + pha B, phù hợp với nhiều loại PLC và bộ điều khiển.

• Tự động dò tìm tham số động cơ (Auto-tuning), giúp đơn giản hóa việc cài đặt và tối ưu hóa vận hành.

• Tích hợp chức năng “Homing” và “Position Teaching”, hỗ trợ việc lập trình vị trí nhanh chóng.

3. Khả năng bảo vệ mạnh mẽ, hoạt động ổn định

• Bảo vệ quá tải 200% dòng định mức trong 8 giây, đảm bảo an toàn khi vận hành.

• Bảo vệ chống quá áp, quá nhiệt, mất pha, giúp hệ thống hoạt động ổn định trong thời gian dài.

• Hỗ trợ dừng khẩn cấp (Emergency Stop), giảm rủi ro trong quá trình vận hành.

4. Giao tiếp và kết nối linh hoạt

• Tích hợp Modbus (RS232/RS485/RS422), dễ dàng kết nối với PLC, HMI, máy tính.

• Hỗ trợ truyền thông tốc độ cao, đảm bảo khả năng điều khiển chính xác và ổn định.

5. Ứng dụng rộng rãi trong công nghiệp

Servo Delta ASD-A1021-AB được sử dụng phổ biến trong các hệ thống tự động hóa như:

• Máy CNC, máy phay, máy tiện – Yêu cầu độ chính xác cao.

• Máy cắt, máy in, máy dán nhãn – Điều khiển vị trí chính xác.

• Hệ thống băng tải, robot công nghiệp – Điều khiển tốc độ và mô-men xoắn ổn định.

• Máy đóng gói, dây chuyền sản xuất tự động – Đáp ứng nhanh, vận hành liên tục.

Mục đích sử dụng ASD-A1021-AB

1. Ứng dụng trong máy CNC & gia công cơ khí

• Điều khiển động cơ trong máy phay, máy tiện, máy cắt laser, máy đục CNC, giúp di chuyển trục chính xác theo lập trình.

• Tăng độ chính xác khi gia công, giảm sai số.

• Đảm bảo tốc độ trục chính ổn định, không bị rung lắc.

2. Hệ thống băng tải và robot tự động

• Kiểm soát tốc độ và vị trí trong băng tải thông minh, giúp vận chuyển sản phẩm chính xác.

• Điều khiển cánh tay robot, máy gắp thả sản phẩm, giúp nâng cao hiệu suất sản xuất.

• Hỗ trợ hoạt động pick & place trong dây chuyền lắp ráp tự động.

3. Máy đóng gói và dán nhãn

• Điều khiển tốc độ cuộn giấy, màng bọc trong máy đóng gói để đảm bảo sản phẩm không bị lệch.

• Định vị nhãn chính xác trong máy dán nhãn tự động.

• Kiểm soát lực kéo trong máy in ấn và cán màng.

4. Ứng dụng trong ngành nhựa và bao bì

• Điều khiển trục nạp nguyên liệu, trục kéo màng nhựa trong máy ép nhựa.

• Giữ tốc độ ổn định trong máy cắt túi nilon, máy ép bao bì.

5. Máy cắt, máy in, máy dệt

• Điều khiển đầu dao cắt trong máy cắt vải, máy cắt kim loại.

• Kiểm soát tốc độ con lăn trong máy in để đảm bảo chất lượng in.

• Ứng dụng trong máy dệt, máy may công nghiệp, giúp đồng bộ hóa chuyển động giữa các bộ phận.

6. Các hệ thống điều khiển chuyển động khác

• Điều khiển vị trí và tốc độ trong các hệ thống nâng hạ tự động.

• Ứng dụng trong máy kiểm tra chất lượng sản phẩm, đảm bảo độ chính xác cao.
