TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, động cơ AC Servo, ASD-A3-0421-M    …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

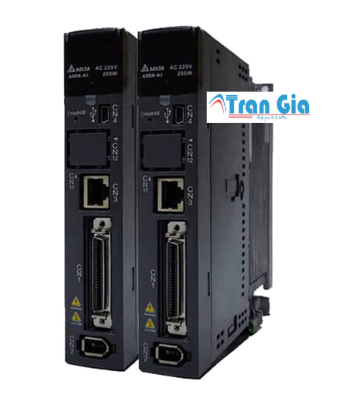

Động cơ servo tương thích với ASD-A3-0421-M

Cấu tạo của ASD-A3-0421-M

• Bộ xử lý tín hiệu số (DSP):
  • Đây là bộ não của bộ điều khiển, chịu trách nhiệm xử lý các tín hiệu điều khiển, tính toán và đưa ra lệnh điều khiển động cơ.
• Mạch điều khiển công suất:
  • Mạch này nhận tín hiệu điều khiển từ DSP và chuyển đổi thành điện áp và dòng điện phù hợp để điều khiển động cơ servo.
• Mạch phản hồi:
  • Mạch này nhận tín hiệu phản hồi từ bộ mã hóa (encoder) của động cơ, cung cấp thông tin về vị trí và tốc độ thực tế của động cơ cho DSP.
• Bộ mã hóa (encoder):
  • Đây là thiết bị gắn trên động cơ, cung cấp tín hiệu phản hồi về vị trí và tốc độ của động cơ. ASD-A3-0421-M sử dụng bộ mã hóa tuyệt đối 24-bit, cho độ chính xác cao.
• Mạch giao tiếp:
  • Mạch này cho phép bộ điều khiển giao tiếp với các thiết bị bên ngoài, chẳng hạn như máy tính, PLC, hoặc các thiết bị điều khiển khác. ASD-A3-0421-M hỗ trợ nhiều giao thức giao tiếp, bao gồm CANopen, và USB.
• Các thành phần bảo vệ:
  • Bộ điều khiển được trang bị các mạch bảo vệ để chống lại các sự cố như quá dòng, quá áp, quá nhiệt, và ngắn mạch.
• Vỏ bảo vệ:
  • Vỏ bảo vệ giúp bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
• Các đầu nối:
  • Các đầu nối để kết nối với nguồn điện, động cơ, và các thiết bị bên ngoài.
• Bảng mạch điện tử:
  • Nơi lắp ráp các linh kiện điện tử.

Thông số kỹ thuật của ASD-A3-0421-M

• Model: ASD-A3-0421-M
• Công suất: 0.4kW
• Nguồn cấp: 220V
• Chế độ làm mát: Làm mát tự nhiên đối với công suất từ 400W trở xuống, và có quạt làm mát đối với công suất từ 0.75kW-15kW.
• Đôh phân giải encoder: 24-bit (16777216 p/rev)
• Chế độ điều khiển: Tốc độ, vị trí, và moment xoán
• Tích hợp điện trở xả từ 400W đến 4.5kW
• Băng thông: Maximum 3.1 kHz
• Dãi công suất từ 0.1kW đến 15kw
• Đáp ứng băng thông cao hơn ( đáp ứng tần số vòng lặp lên đến Maximum 1 kHz)
• Khả năng điều khiển mượt ở vòng tua máy thấp, nhờ độ phân giải encoder cao hơn
• Giao tiếp truyền thông: RS-485 / CANopen / USB
• Đáp ứng các tiêu chuẩn UL, cUL, CE và RoHS
• Các chức năng bảo vệ: Quá dòng, quá áp, thấp áp, quá nhiệt, độ lệch tốc độ quá mức, độ lệch vị trí quá mức, lỗi encoder, lỗi giao tiếp. Bảo vệ ngắn mạch của thiết bị đầu cuối U, V, W và CN1,
  CN2, CN3
• Dòng Servo motor: ECM-A3L, ECMC, ECM-A3H
• Nhiệt độ vận hành: 0 ºC ~ 55 ºC ( Nếu vận hành trên 45 ºC, thì cần làm mát cưỡng bức )
• Nhiệt độ lưu kho: -20 ºC ~ 65 ºC (-4ºF to 149ºF)
• Độ ẩm hoạt động: 0 to 90% không đóng băng
• Cấp bảo vệ: IP20

Đặc điểm của ASD-A3-0421-M

1. Hiệu suất cao:
   • Encoder độ phân giải cao 24-bit (16.777.216 xung/vòng).
   • Băng thông 3.1 kHz.
2. Tính năng điều khiển đa dạng:
   • Hỗ trợ 3 chế độ điều khiển: vị trí, tốc độ và mô-men xoắn.
   • Có bộ lọc tự động Notch.
   • Chức năng E-CAM.
   • Tích hợp điện trở xả nội.
   • Tắt momen an toàn (STO).
3. Khả năng kết nối và giao tiếp:
   • Hỗ trợ truyền thông CANopen và USB.
   • Không tích hợp RS485.
4. Thiết kế và độ bền:
   • Tản nhiệt tự nhiên, không có quạt làm mát.
   • Thiết kế nhỏ gọn.
5. Ứng dụng:
   • Phù hợp cho các ứng dụng yêu cầu độ chính xác cao và tốc độ phản hồi nhanh.
   • Máy cắt LCD TFT,máy đóng gói IC,máy lắp ráp/ kiểm tra điện tử, máy bán dẫn.

Mục đích sử dụng của ASD-A3-0421-M

• Máy công cụ CNC:
  • Đảm bảo độ chính xác và tốc độ cao trong các hoạt động gia công như phay, tiện, và khoan.
• Robot công nghiệp:
  • Cung cấp khả năng định vị chính xác và chuyển động mượt mà cho các ứng dụng lắp ráp, hàn, và xử lý vật liệu.
• Máy đóng gói và dán nhãn:
  • Đảm bảo độ chính xác cao trong các hoạt động đóng gói và dán nhãn, giúp tăng năng suất và giảm thiểu sai sót.
• Máy khắc chính xác:
  • Cung cấp khả năng điều khiển chuyển động chính xác cho các ứng dụng khắc laser, khắc CNC, và khắc 3D.
• Các ứng dụng tự động hóa khác:
  • ASD-A3-0421-M cũng được sử dụng trong nhiều ứng dụng tự động hóa khác, bao gồm máy dệt, máy in, máy chế biến thực phẩm, và các hệ thống băng tải.
• Ứng dụng trong các lĩnh vực điện tử bán dẫn:
  • Máy cắt LCD TFT,máy đóng gói IC,máy lắp ráp/ kiểm tra điện tử, máy bán dẫn.

• Ngành dệt may:
  • Điều khiển chính xác các chuyển động trong máy dệt, máy thêu, máy in vải, đảm bảo chất lượng sản phẩm.
• Ngành in ấn:
  • Kiểm soát chuyển động của các trục in, đảm bảo độ chính xác và tốc độ cao trong các máy in offset, máy in flexo, máy in kỹ thuật số.
• Ngành chế biến thực phẩm:
  • Điều khiển các hệ thống băng tải, máy đóng gói, máy cắt trong dây chuyền sản xuất thực phẩm, đảm bảo vệ sinh và năng suất.
• Hệ thống tự động hóa nhà máy:
  • Tích hợp vào các hệ thống tự động hóa để điều khiển các thiết bị và quy trình sản xuất, giúp tối ưu hóa hiệu suất và giảm thiểu chi phí.
