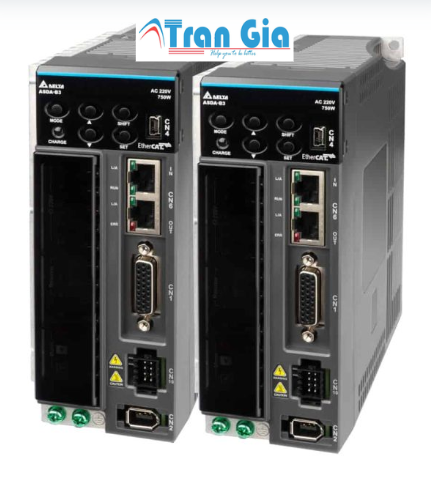

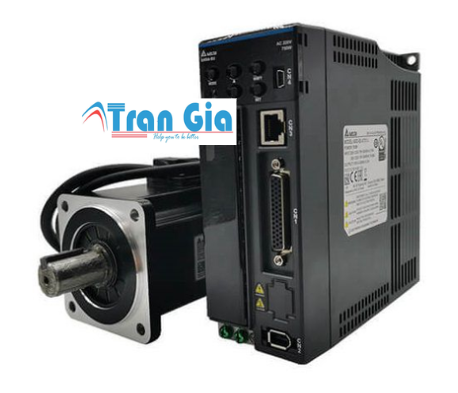

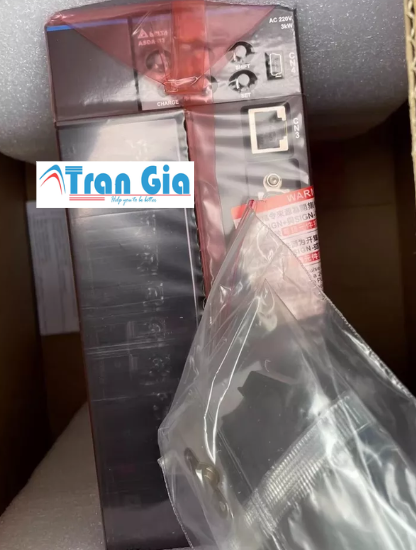

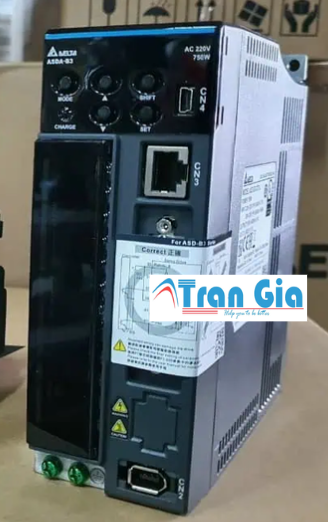

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, động cơ AC Servo, ASD-B3-3023-L …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Các model tương tự ASD-B3-3023-L

Cấu tạo của ASD-B3-3023-L

1. Bộ điều khiển servo (Servo Controller)

• Là trung tâm xử lý tín hiệu và điều khiển toàn bộ hệ thống servo.
• Chứa vi xử lý hiệu suất cao giúp tính toán thuật toán điều khiển vị trí, tốc độ và mô-men xoắn.
• Tích hợp bộ điều chế xung (PWM) để điều chỉnh tín hiệu đầu ra phù hợp với yêu cầu điều khiển.

2. Bộ khuếch đại công suất (Servo Drive)

• Chuyển đổi tín hiệu điều khiển từ bộ vi xử lý thành dòng điện phù hợp để điều khiển động cơ servo.
• Cung cấp dòng điện đầu ra ổn định và có khả năng tăng công suất trong thời gian ngắn khi cần thiết.
• Được thiết kế để đảm bảo hiệu suất tối ưu với độ chính xác cao.

3. Bộ mã hóa xung (Encoder)

• Là cảm biến quan trọng giúp phản hồi thông tin về vị trí và tốc độ của động cơ.
• ASD-B3-3023-L được trang bị encoder quang học với độ phân giải lên đến 24-bit (16.777.216 xung/vòng), đảm bảo độ chính xác cực cao trong điều khiển chuyển động.
• Giúp cải thiện độ ổn định, giảm thiểu sai số và nâng cao hiệu suất tổng thể.

4. Mạch bảo vệ an toàn (STO – Safe Torque Off)

• Chức năng STO (Safe Torque Off) giúp ngắt mô-men xoắn của động cơ khi cần thiết, đảm bảo an toàn trong quá trình vận hành.
• Ngăn ngừa sự cố do lỗi hệ thống hoặc lỗi vận hành gây ra.

5. Cổng giao tiếp truyền thông

• Hỗ trợ nhiều giao thức truyền thông như RS-232, RS-485, RS-422, EtherCAT, CANopen, DMCNet.
• Cho phép kết nối với các thiết bị ngoại vi như PLC, HMI và máy tính để giám sát và điều khiển từ xa.
• Đảm bảo khả năng tích hợp vào các hệ thống tự động hóa khác nhau.

6. Bộ tản nhiệt

• Giúp làm mát hệ thống, duy trì nhiệt độ ổn định khi thiết bị hoạt động liên tục.
• Thiết kế với các lá tản nhiệt và quạt làm mát giúp tăng hiệu suất làm mát và kéo dài tuổi thọ thiết bị.

7. Hệ thống đầu vào/đầu ra (I/O)

• Có các cổng I/O hỗ trợ điều khiển các chức năng như dừng khẩn cấp, đặt lại lỗi, điều khiển hướng quay.
• Cung cấp tín hiệu đầu ra để giám sát trạng thái hệ thống trong quá trình vận hành.

8. Nguồn cấp điện

• Hoạt động với nguồn 3 pha 200~230V AC, giúp đảm bảo công suất ổn định.
• Có mạch bảo vệ chống quá áp, quá dòng và quá nhiệt để ngăn chặn hư hỏng.

Thông số kỹ thuật của ASD-B3-3023-L

• Model: ASD-B3-3023-L
• Công suất: 3kW
• Nguồn cấp: 220V, 3 Pha
• Chế độ làm mát: Làm mát tự nhiên đối với công suất từ 750W trở xuống, và có quạt làm mát đối với công suất từ 1kW-3kW.
• Đôh phân giải encoder: 24-bit (16,777,216 pls / rev)
• Chế độ điều khiển: Tốc độ, vị trí, và moment xoán
• Tích hợp điện trở xả từ 400W đến 3kW
• Băng thông: Maximum 3.1 kHz

• Dãi công suất từ 0.1kW đến 3kw
• Đáp ứng băng thông cao hơn ( đáp ứng tần số vòng lặp lên đến Maximum 3.1 kHz)
• Khả năng điều khiển mượt ở vòng tua máy thấp, nhờ độ phân giải encoder cao hơn
• Giao tiếp truyền thông: USB / RS-485 / CANopen / DMCNET / EtherCAT
• Đáp ứng các tiêu chuẩn UL, cUL, CE và RoHS
• Các chức năng bảo vệ: Quá dòng, quá áp, thấp áp, quá nhiệt, độ lệch tốc độ quá mức, độ lệch vị trí quá mức, lỗi encoder, lỗi giao tiếp. Bảo vệ ngắn mạch của thiết bị đầu cuối U, V, W và CN1,CN2, CN3
• Dòng Servo motor: ECM-A3L, ECM-B3L, ECM-B3M, ECM-A3H
• Nhiệt độ vận hành: 0 ºC ~ 55 ºC ( Nếu vận hành trên 45 ºC, thì cần làm mát cưỡng bức )
• Nhiệt độ lưu kho: -20 ºC ~ 65 ºC (-4ºF to 149ºF)
• Độ ẩm hoạt động: 0 to 90% không đóng băng
• Cấp bảo vệ: IP20

Đặc điểm của ASD-B3-3023-L

1. Hiệu suất cao và điều khiển chính xác

• Được trang bị encoder quang học 24-bit với độ phân giải 16.777.216 xung/vòng, giúp đạt độ chính xác cực cao trong điều khiển vị trí và tốc độ.
• Băng thông điều khiển lên đến 3.1 kHz, giúp cải thiện tốc độ phản hồi và giảm thời gian ổn định của hệ thống.
• Hỗ trợ điều khiển vị trí, tốc độ, mô-men xoắn với khả năng chuyển đổi linh hoạt giữa các chế độ.

2. Công suất mạnh mẽ

• Công suất định mức 3kW, phù hợp với nhiều ứng dụng công nghiệp yêu cầu tải trọng lớn.
• Dòng điện đầu ra tối đa 38.3A, giúp động cơ có khả năng tăng tốc nhanh và hoạt động ổn định trong điều kiện tải nặng.

3. Giao tiếp đa dạng và dễ dàng tích hợp

• Hỗ trợ nhiều chuẩn giao tiếp phổ biến như RS-232, RS-485, RS-422, EtherCAT, CANopen, DMCNet, giúp dễ dàng kết nối với PLC, HMI và các hệ thống tự động hóa khác.
• Cung cấp nhiều cổng I/O số giúp mở rộng khả năng điều khiển và giám sát từ xa.

4. Thiết kế nhỏ gọn, tiết kiệm không gian

• Kích thước nhỏ hơn khoảng 20% so với dòng ASDA-B2 trước đó, giúp tiết kiệm không gian lắp đặt.
• Trọng lượng nhẹ hơn, thuận tiện trong việc vận chuyển và lắp đặt vào hệ thống.

5. Tích hợp chức năng an toàn STO (Safe Torque Off)

• Đảm bảo ngắt mô-men xoắn an toàn khi có sự cố, giúp bảo vệ thiết bị và người vận hành.
• Đáp ứng các tiêu chuẩn an toàn công nghiệp như ISO 13849-1 (PLd) và IEC 61508 (SIL2).

6. Hệ thống tản nhiệt hiệu quả

• Thiết kế lá tản nhiệt và quạt làm mát giúp duy trì nhiệt độ ổn định trong quá trình hoạt động liên tục.
• Giúp kéo dài tuổi thọ của thiết bị và giảm nguy cơ quá nhiệt gây hư hỏng.

7. Dễ dàng cài đặt và sử dụng

• Phần mềm điều khiển trực quan giúp dễ dàng thiết lập thông số và giám sát trạng thái hoạt động.
• Hỗ trợ tự động điều chỉnh thông số (Auto-Tuning) giúp tối ưu hóa hiệu suất mà không cần can thiệp thủ công nhiều.

Mục đích sử dụng của ASD-B3-3023-L

1. Hệ thống máy CNC (Computer Numerical Control)

• Điều khiển chính xác vị trí, tốc độ và mô-men xoắn của trục quay và trục tuyến tính.
• Ứng dụng trong máy phay, máy tiện, máy cắt laser và máy cắt plasma.
• Độ phân giải cao (24-bit encoder) giúp gia công chi tiết với sai số cực thấp.

2. Robot công nghiệp

• Điều khiển các khớp nối, cánh tay robot để thực hiện các thao tác lắp ráp, hàn, cắt, bốc xếp.
• Tích hợp giao tiếp EtherCAT, CANopen giúp đồng bộ hóa với các hệ thống robot hiện đại.
• Cung cấp phản hồi vị trí chính xác, đảm bảo chuyển động mượt mà và nhanh chóng.

3. Dây chuyền sản xuất tự động

• Điều khiển băng tải, cơ cấu kẹp, máy đóng gói, dán nhãn trong nhà máy.
• Cải thiện tốc độ vận hành và giảm lỗi sản xuất bằng thuật toán điều khiển tiên tiến.
• Hỗ trợ chế độ điều khiển vị trí, tốc độ và mô-men xoắn để tối ưu quy trình sản xuất.

4. Máy in công nghiệp và thiết bị y tế

• Kiểm soát chính xác quá trình in ấn, đảm bảo độ nét và tốc độ in cao.
• Ứng dụng trong máy in 3D, máy quét công nghiệp, thiết bị y tế cần độ chính xác cao.

5. Hệ thống điều khiển băng tải thông minh

• Được sử dụng trong kho hàng, logistics để điều khiển băng tải tốc độ cao.
• Giúp đồng bộ hóa các quá trình di chuyển, phân loại hàng hóa nhanh chóng và chính xác.

6. Máy dệt và chế biến thực phẩm

• Điều khiển chuyển động của kim dệt, dao cắt trong ngành dệt may.
• Ứng dụng trong máy trộn, máy đóng gói thực phẩm, máy rót chất lỏng.

7. Hệ thống thang máy và thang cuốn

• Điều khiển động cơ servo trong thang máy để đảm bảo chuyển động êm ái, chính xác và an toàn.
• Ứng dụng trong hệ thống thang cuốn tại trung tâm thương mại, sân bay, nhà ga.
• Hỗ trợ chức năng Safe Torque Off (STO) giúp tăng cường độ an toàn khi vận hành.
