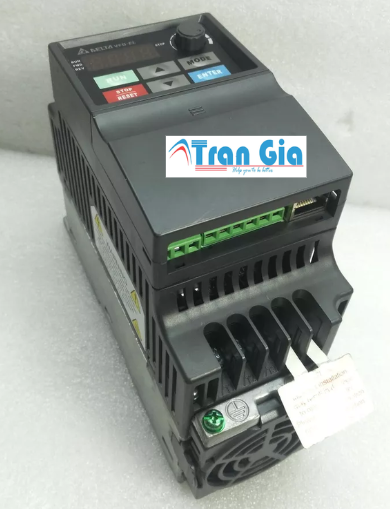

Cấu tạo của Biến tần Delta VFD-EL

1. Bộ nguồn cấp điện (Power Supply)

• Bộ nguồn trong biến tần Delta VFD-EL chuyển đổi nguồn điện xoay chiều (AC) thành điện một chiều (DC). Bộ nguồn này sử dụng máy biến áp (transformer) để hạ áp và cung cấp điện năng cho các mạch bên trong biến tần.
• Bộ nguồn này cần phải ổn định để đảm bảo cung cấp năng lượng đủ và ổn định cho toàn bộ hệ thống.

2. Mạch chỉnh lưu (Rectifier Circuit)

• Mạch chỉnh lưu có nhiệm vụ chuyển đổi điện xoay chiều (AC) từ nguồn điện thành điện một chiều (DC). Biến tần VFD-EL sử dụng diode hoặc thyristor để thực hiện việc chỉnh lưu này, đảm bảo nguồn DC đầu vào ổn định cho các mạch tiếp theo.

3. Mạch lọc và điều chỉnh DC (DC Link)

• Sau khi điện xoay chiều được chỉnh lưu, điện DC này sẽ được đưa qua mạch lọc (gồm các tụ điện và cuộn cảm) để loại bỏ nhiễu và ổn định điện áp DC trước khi tiếp tục vào mạch điều khiển.
• Mạch điều chỉnh DC đảm bảo mức điện áp ổn định và giảm thiểu các dao động không mong muốn.

4. Mạch điều khiển (Control Circuit)

• Mạch điều khiển chính là trung tâm điều phối các hoạt động của biến tần. Mạch này nhận thông tin đầu vào từ bảng điều khiển và các cảm biến, sau đó điều khiển các tín hiệu xuất ra cho mạch inverter để điều chỉnh tốc độ động cơ.
• Vi xử lý (microprocessor) trong mạch điều khiển sẽ giúp xử lý các tín hiệu điều khiển từ người dùng và các tín hiệu phản hồi từ động cơ.

5. Mạch Inverter (Inverter Circuit)

• Mạch inverter trong biến tần VFD-EL chuyển đổi điện một chiều (DC) thành điện xoay chiều (AC) có tần số và điện áp thay đổi để điều khiển tốc độ động cơ.
• Các IGBT (Insulated Gate Bipolar Transistor) hoặc MOSFET là các linh kiện bán dẫn được sử dụng trong mạch inverter để tạo ra các xung điện phù hợp, điều khiển dòng điện và tần số phù hợp với yêu cầu của động cơ.

6. Mạch bảo vệ (Protection Circuit)

• Mạch bảo vệ giúp bảo vệ hệ thống khỏi các sự cố như:
  • Quá tải: Khi động cơ hoặc hệ thống vượt quá giới hạn công suất cho phép, biến tần sẽ tự động ngừng hoạt động.
  • Quá nhiệt: Nếu nhiệt độ trong biến tần vượt quá ngưỡng an toàn, hệ thống sẽ tự động giảm công suất hoặc tắt máy để tránh hư hỏng.
  • Quá dòng và quá áp: Biến tần sẽ tự động ngắt kết nối khi có sự cố về dòng điện hoặc điện áp.

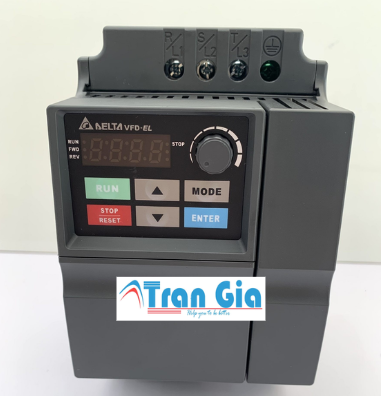

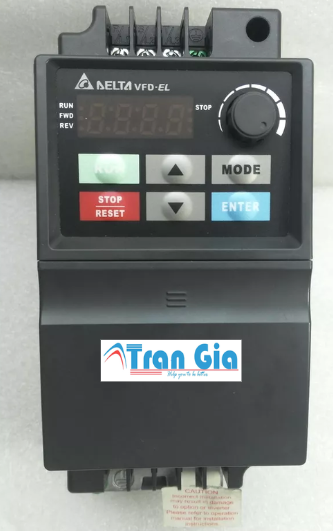

7. Bảng điều khiển (HMI – Human Machine Interface)

• Bảng điều khiển là phần giao diện giữa người dùng và hệ thống biến tần. Bảng điều khiển thường có màn hình LCD hoặc LED và các nút chức năng để người dùng có thể dễ dàng điều chỉnh các tham số như tốc độ động cơ, tần số, mô-men xoắn, và các chế độ bảo vệ.
• Bảng điều khiển cũng giúp hiển thị các trạng thái vận hành và lỗi của hệ thống, từ đó giúp người dùng dễ dàng quản lý và giám sát biến tần.

8. Mạch giao tiếp (Communication Circuit)

• Biến tần Delta VFD-EL hỗ trợ các giao thức giao tiếp như Modbus RTU qua cổng RS485 hoặc CANopen, cho phép kết nối với các thiết bị điều khiển tự động như PLC, SCADA và các hệ thống giám sát từ xa.

• Các cổng giao tiếp này giúp việc quản lý và điều khiển biến tần từ xa trở nên dễ dàng và thuận tiện hơn.

9. Hệ thống làm mát (Cooling System)

• Biến tần VFD-EL được trang bị hệ thống làm mát chủ yếu bằng quạt tản nhiệt để giúp giảm nhiệt độ của các linh kiện bên trong, đặc biệt là trong môi trường vận hành liên tục hoặc trong các ứng dụng có tải nặng.
• Hệ thống làm mát này giúp biến tần duy trì hiệu suất ổn định và kéo dài tuổi thọ của thiết bị.

10. Cổng vào và cổng ra (Input and Output Ports)

• Cổng vào (Input): Để nhận các tín hiệu điều khiển từ cảm biến hoặc các thiết bị điều khiển khác.
• Cổng ra (Output): Để xuất tín hiệu điều khiển tới các thiết bị ngoại vi như động cơ, bộ truyền động hoặc hệ thống báo động.
• Các cổng này giúp biến tần Delta VFD-EL kết nối linh hoạt với các hệ thống khác trong các ứng dụng công nghiệp.

11. Module Năng Lượng (Power Module)

• Module năng lượng là phần xử lý và điều chỉnh điện năng trong biến tần, điều chỉnh điện áp và dòng điện cung cấp cho động cơ sao cho phù hợp với các yêu cầu của hệ thống.
• Biến tần có thể điều chỉnh mô-men xoắn và tốc độ của động cơ một cách chính xác thông qua các IGBT hoặc MOSFET trong mạch inverter.

Đặc điểm của Biến tần Delta VFD-EL

1. Hiệu suất năng lượng cao

• Delta VFD-EL được thiết kế để tối ưu hóa hiệu suất năng lượng trong các ứng dụng điều khiển động cơ. Biến tần này giúp giảm thiểu mức tiêu thụ năng lượng bằng cách điều chỉnh tốc độ và mô-men xoắn động cơ sao cho phù hợp với nhu cầu của hệ thống, từ đó tiết kiệm điện năng.

2. Dễ dàng lắp đặt và bảo trì

• VFD-EL có thiết kế nhỏ gọn và dễ dàng lắp đặt, giúp tiết kiệm không gian trong các tủ điện. Các linh kiện được bố trí hợp lý, giúp dễ dàng kiểm tra, bảo trì và thay thế khi cần thiết. Điều này làm giảm thời gian và chi phí bảo dưỡng.

3. Điều khiển tốc độ và mô-men xoắn chính xác

• Biến tần Delta VFD-EL có khả năng điều khiển tốc độ và mô-men xoắn động cơ chính xác thông qua công nghệ V/F (Voltage/Frequency), giúp đảm bảo động cơ hoạt động mượt mà và ổn định trong các ứng dụng như bơm, quạt, và máy nén khí.

4. Chức năng bảo vệ mạnh mẽ

• VFD-EL được trang bị nhiều chức năng bảo vệ như:
  • Bảo vệ quá tải: Khi động cơ hoạt động vượt quá tải trọng cho phép, biến tần sẽ tự động ngắt kết nối để tránh hư hỏng.
  • Bảo vệ quá nhiệt: Nếu nhiệt độ trong biến tần vượt quá mức cho phép, hệ thống sẽ tự động giảm công suất hoặc tắt hệ thống để bảo vệ thiết bị.
  • Bảo vệ quá dòng và quá áp: Biến tần sẽ tự động ngắt mạch khi phát hiện sự cố về dòng điện hoặc điện áp.

5. Tích hợp giao thức giao tiếp Modbus RTU

• Delta VFD-EL hỗ trợ giao thức Modbus RTU qua cổng RS485, giúp kết nối với các hệ thống điều khiển từ xa như PLC, SCADA, và các thiết bị giám sát khác. Điều này giúp việc điều khiển và giám sát biến tần từ xa trở nên dễ dàng và thuận tiện.

6. Màn hình hiển thị dễ sử dụng

• VFD-EL có màn hình LCD hiển thị rõ ràng các thông số như tốc độ động cơ, dòng điện, tần số và trạng thái hoạt động của hệ thống. Màn hình này giúp người dùng dễ dàng theo dõi và điều chỉnh các tham số trong quá trình vận hành.

7. Chức năng điều khiển PID

• Biến tần Delta VFD-EL được tích hợp chức năng PID (Proportional-Integral-Derivative), cho phép điều khiển các tham số như lưu lượng, áp suất và nhiệt độ một cách chính xác. Chức năng PID đặc biệt hữu ích trong các ứng dụng yêu cầu sự ổn định và điều chỉnh chính xác, chẳng hạn như trong các hệ thống bơm và quạt.

8. Công suất đa dạng

• Delta VFD-EL có nhiều lựa chọn công suất từ 0.75kW đến 15kW, giúp đáp ứng nhu cầu của các ứng dụng với động cơ có công suất từ nhỏ đến trung bình, phù hợp cho nhiều loại thiết bị công nghiệp khác nhau.

9. Tính năng chống sốc và chống rung

• Biến tần VFD-EL được thiết kế để chịu được các điều kiện làm việc khắc nghiệt, bao gồm chống sốc và chống rung, giúp bảo vệ hệ thống khỏi các tác động cơ học trong quá trình vận hành.

10. Hệ thống làm mát hiệu quả

• VFD-EL trang bị hệ thống làm mát bằng quạt để duy trì nhiệt độ ổn định trong quá trình hoạt động. Điều này giúp giảm thiểu rủi ro quá nhiệt và kéo dài tuổi thọ của các linh kiện bên trong.

11. Tính năng chống nhiễu và ổn định điện áp

• Biến tần này có khả năng chống nhiễu điện từ và bảo vệ động cơ khỏi các tác động của điện áp không ổn định, giúp duy trì hoạt động ổn định và tránh làm hư hại các thiết bị điện tử.

12. Tính tương thích cao với động cơ

• Delta VFD-EL có khả năng tương thích với nhiều loại động cơ khác nhau, bao gồm động cơ AC (xoay chiều), giúp mở rộng khả năng ứng dụng trong các hệ thống và máy móc đa dạng.
