Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Biến tần Delta VFD075M43A-T 7.5kW 3 Pha 380V , Board PLC Mitsubishi FX2N-10MR, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,..

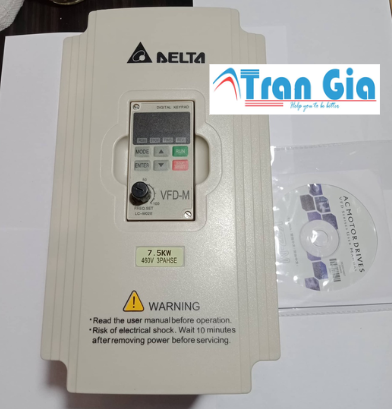

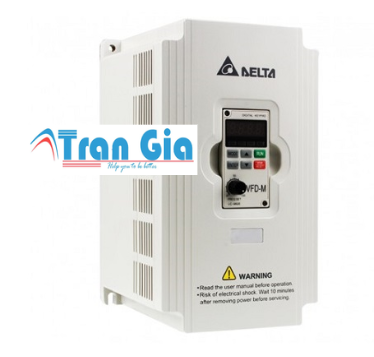

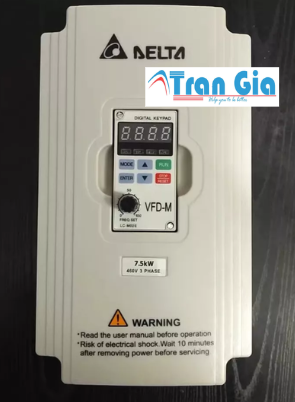

Thông số kỹ thuật của Biến tần Delta VFD075M43A 7.5kW 3 Pha 380V

Model		VFD075M43A
Công suất KW		7.5Kw
Đầu vào	Điện áp đầu vào(V)	3-phase 380-480 VAC
	Đòng điện đầu vào(A)	23 A
	Tần số điện vào	50/60Hz
	Sai số điện áp cho phép	+- 10% (342~528 VAC)
	Sai số tần số cho phép	+- 5% (47~63 Hz)
Đầu ra	Công suất KVA	13.7 kVa
	Đòng điện ngõ ra ( A)	18
	Điện áp ngõ ra	0~ U đầu vào
	Tần số ngõ ra ( Hz)	0.1~ 400 Hz
	Tần số sóng mang ( kHz)	1-15 Khz
Chế độ điều khiển		SPWM hoặc chế độ V/F
Khả năng chịu quá tải		150% dòng điện mức trong 1 phút
Đặc tính moment		Momen khởi động đạt 150% tại 5 hz
Trọng lượng ( Kg)		3.3 kg
Kích thước mm ( Cao x Rộng x Sâu )		220 x 125 x 166.3
Thông số điện trở xả nếu cần lắp		1000 W 75 Ω ( min45 Ω )

Cấu tạo của Biến tần Delta VFD075M43A 7.5kW 3 Pha 380V

1. Bộ nguồn (Power Supply)

Bộ nguồn cung cấp điện áp ổn định cho các mạch điện tử và các linh kiện của biến tần. Biến tần Delta VFD075M43A-T có khả năng nhận đầu vào từ nguồn điện 3 pha 380V đến 480V.

2. Mạch chỉnh lưu (Rectifier Circuit)

Mạch chỉnh lưu được sử dụng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), tạo ra điện áp DC cần thiết cho quá trình điều khiển động cơ.

3. Bộ lọc DC (DC Link)

Sau khi dòng điện AC được chuyển đổi thành DC, bộ lọc DC giúp lọc bỏ các sóng nhiễu và duy trì dòng điện DC ổn định trước khi đưa đến bộ nghịch lưu.

4. Bộ nghịch lưu (Inverter)

Bộ nghịch lưu chịu trách nhiệm chuyển đổi điện áp DC thành điện áp xoay chiều (AC) 3 pha với tần số có thể điều chỉnh được, để điều khiển tốc độ và mô-men xoắn của động cơ.

5. Bộ điều khiển (Controller)

Bộ điều khiển là phần não của biến tần, giúp điều chỉnh các thông số như tần số, điện áp và dòng điện để kiểm soát hoạt động của động cơ. Nó có thể bao gồm các mạch vi xử lý, vi điều khiển, và các IC điều khiển.
Biến tần Delta VFD075M43A-T sử dụng công nghệ điều khiển vector hoặc điều khiển điện áp/frequency (V/F) tùy vào yêu cầu ứng dụng.

6. Mạch bảo vệ (Protection Circuit)

Các mạch bảo vệ giúp bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá nhiệt, quá dòng, quá áp, hoặc ngắn mạch. Các chức năng bảo vệ thường thấy bao gồm bảo vệ quá áp, quá dòng, bảo vệ nhiệt, và bảo vệ dòng rò.

7. Bộ giao tiếp và điều khiển (Communication and Control)

Biến tần Delta VFD075M43A-T hỗ trợ giao tiếp Modbus RTU (RS485), giúp kết nối và truyền thông với các hệ thống điều khiển tự động, PLC hoặc các thiết bị ngoại vi khác.
Nó cũng có các đầu vào/đầu ra để điều khiển, giám sát và nhận tín hiệu từ các cảm biến và thiết bị ngoại vi khác.

8. Bàn phím điều khiển (Keypad)

Biến tần được trang bị một bàn phím điều khiển với các phím bấm, màn hình hiển thị 4 chữ số (7 đoạn) và các đèn LED trạng thái. Bàn phím này giúp người sử dụng dễ dàng cài đặt, điều chỉnh và theo dõi các thông số của biến tần như tần số, điện áp và các trạng thái hoạt động khác.

9. Hệ thống làm mát (Cooling System)

Biến tần Delta VFD075M43A-T sử dụng hệ thống làm mát bằng quạt để duy trì nhiệt độ hoạt động của các linh kiện bên trong, đảm bảo thiết bị luôn hoạt động ổn định và hiệu quả.

10. Vỏ bảo vệ (Enclosure)

Vỏ bảo vệ của biến tần có độ kín nước IP20, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và các yếu tố môi trường bên ngoài trong các môi trường công nghiệp thông thường.

11. Điện trở phanh (Brake Resistor) (nếu có)

Một số biến tần như Delta VFD075M43A-T có thể tích hợp thêm điện trở phanh để hấp thụ năng lượng khi động cơ dừng lại nhanh chóng, giúp giảm nhiệt độ trong hệ thống và bảo vệ biến tần khỏi quá tải.

12. Mạch điều chỉnh (Adjustment Circuit)

Biến tần được trang bị các mạch điều chỉnh để thay đổi tần số và điện áp ra, từ đó điều khiển tốc độ và mô-men xoắn của động cơ. Mạch điều chỉnh này giúp thay đổi các tham số hoạt động của biến tần một cách chính xác.

Đặc điểm nổi bật của Biến tần Delta VFD075M43A 7.5kW 3 Pha 380V

1. Công suất mạnh mẽ (7.5kW)

Biến tần Delta VFD075M43A có công suất 7.5kW, phù hợp với các ứng dụng công nghiệp yêu cầu hiệu suất cao, từ việc điều khiển động cơ của máy bơm, quạt, băng tải cho đến các thiết bị sản xuất công nghiệp khác.

2. Điện áp đầu vào rộng (380-480V)

Biến tần này có khả năng làm việc với điện áp đầu vào từ 380V đến 480V, mang lại sự linh hoạt trong việc sử dụng trong các hệ thống điện 3 pha phổ biến tại nhiều quốc gia và khu vực.

3. Tính năng bảo vệ vượt trội

Bảo vệ quá dòng, quá áp, quá nhiệt, quá tải: Giúp bảo vệ thiết bị khỏi những sự cố có thể gây hỏng hóc hoặc giảm tuổi thọ của biến tần.
Bảo vệ dòng rò và lỗi bên ngoài: Cung cấp sự bảo vệ toàn diện khi có sự cố xảy ra trong hệ thống.
Tự kiểm tra và bảo vệ nhiệt điện tử: Giảm nguy cơ cháy nổ và thiệt hại do quá nhiệt.

4. Khả năng chịu tải cao

Biến tần có khả năng chịu tải lên đến 150% trong vòng 1 phút, giúp duy trì hoạt động ổn định trong những tình huống có tải đột ngột hoặc khi yêu cầu tốc độ mô-men xoắn cao.

5. Truyền thông Modbus RTU (RS485)

Hỗ trợ giao tiếp Modbus RTU qua cổng RS485, giúp kết nối dễ dàng với các hệ thống điều khiển tự động (PLC, DCS) và hệ thống giám sát từ xa. Điều này giúp việc tích hợp biến tần vào các hệ thống điều khiển hiện đại trở nên thuận tiện và dễ dàng.

6. Thiết kế nhỏ gọn, dễ lắp đặt

Kích thước nhỏ gọn (125 x 220 x 166.3mm) giúp tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào các tủ điện trong các nhà máy, xí nghiệp.

7. Màn hình hiển thị rõ ràng và dễ sử dụng

Màn hình 4 chữ số (7 đoạn) và các đèn LED trạng thái giúp người dùng dễ dàng theo dõi và điều chỉnh các thông số hoạt động của biến tần, như tần số, điện áp, dòng điện và các trạng thái bảo vệ.

8. Chế độ làm mát bằng quạt

Biến tần sử dụng hệ thống làm mát bằng quạt giúp duy trì nhiệt độ ổn định trong suốt quá trình hoạt động, đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của thiết bị.

Ứng dụng của Biến tần Delta VFD075M43A 7.5kW 3 Pha 380V

1. Hệ thống bơm

Biến tần được sử dụng để điều khiển tốc độ của các máy bơm trong các hệ thống cấp nước, tưới tiêu, hoặc bơm hóa chất. Việc điều chỉnh tốc độ giúp tối ưu hóa quá trình bơm, tiết kiệm năng lượng và tăng hiệu quả vận hành.

2. Quạt công nghiệp

Biến tần điều khiển các quạt công nghiệp trong các hệ thống thông gió, điều hòa không khí (HVAC), hoặc các ứng dụng yêu cầu điều chỉnh lưu lượng không khí. Điều này giúp tiết kiệm năng lượng và duy trì hiệu suất hoạt động ổn định.

3. Máy nén khí

Biến tần có thể điều khiển tốc độ của máy nén khí, giúp điều chỉnh lưu lượng khí nén theo nhu cầu sử dụng, giảm chi phí vận hành và bảo vệ máy nén khỏi các sự cố do hoạt động không ổn định.

4. Hệ thống băng tải

Biến tần được sử dụng trong hệ thống băng tải để điều khiển tốc độ truyền động của băng tải, giúp tối ưu hóa quá trình vận chuyển vật liệu và giảm thiểu năng lượng tiêu thụ khi không cần thiết phải chạy ở công suất tối đa.

5. Máy nghiền và máy trộn

Trong các máy nghiền và máy trộn, biến tần giúp điều chỉnh tốc độ của động cơ, từ đó kiểm soát hiệu suất nghiền và trộn các vật liệu, đồng thời giảm sự hao mòn của thiết bị.

6. Thang máy và thang cuốn

Biến tần Delta VFD075M43A được sử dụng để điều khiển tốc độ của thang máy và thang cuốn, giúp cải thiện hiệu suất và bảo đảm sự an toàn trong suốt quá trình vận hành.

7. Máy gia công cơ khí

Biến tần điều khiển động cơ trong các máy gia công cơ khí như máy khoan, máy phay, máy tiện, giúp điều chỉnh tốc độ cắt và tăng hiệu quả gia công.

8. Máy đóng gói

Biến tần giúp điều khiển tốc độ của các máy đóng gói tự động, đảm bảo quá trình đóng gói diễn ra liên tục, chính xác và hiệu quả, từ đó nâng cao năng suất.

9. Máy chế biến thực phẩm

Biến tần được sử dụng trong các máy trộn chế biến thực phẩm để điều chỉnh tốc độ trộn các nguyên liệu, đảm bảo chất lượng và đồng nhất trong quá trình sản xuất.

10. Máy bào gỗ, máy cưa

Biến tần cũng được sử dụng trong các máy bào gỗ, máy cưa để điều chỉnh tốc độ của động cơ, từ đó giúp quá trình sản xuất các sản phẩm gỗ trở nên hiệu quả hơn và giảm thiểu sai sót.

11. Máy sản xuất và chế tạo tự động

Biến tần Delta VFD075M43A có thể điều khiển động cơ trong các ứng dụng tự động hóa sản xuất, giúp điều chỉnh tốc độ của máy móc để đạt được hiệu suất tối ưu và giảm thiểu tiêu thụ năng lượng.

12. Hệ thống xử lý nước thải

Trong các hệ thống xử lý nước thải, biến tần giúp điều khiển các máy bơm và quạt thông gió để duy trì hoạt động ổn định, đảm bảo hiệu quả xử lý và tiết kiệm năng lượng.
