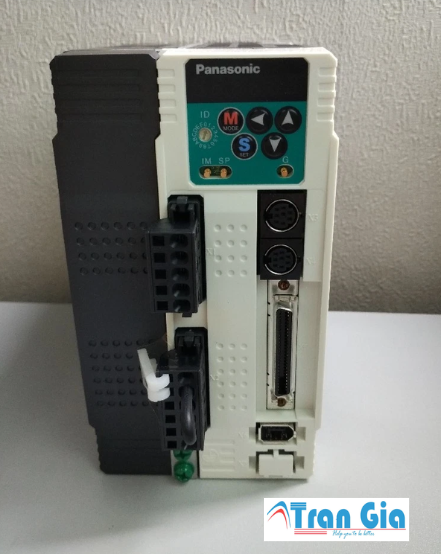

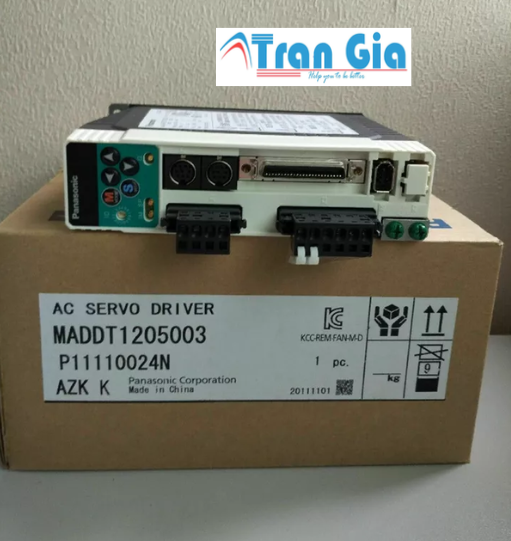

Thông số kỹ thuật của bộ điều khiển Servo Panasonic MADDT1205003

• Mã sản phẩm: Bộ điều khiển Servo Panasonic MADDT1205003
• Dòng sản phẩm: MINAS A4
• Loại: Bộ điều khiển servo AC
• Nguồn cấp: 1 pha, 200–240V AC
• Điện áp tải: 240V
• Dòng điện đầu ra: 10A
• Công suất tải: 200W
• Giao tiếp: RS-232, RS-485
• Nhiệt độ hoạt động: 0°C đến 55°C
• Trọng lượng: Khoảng 0.77 kg
• Kích thước (R x C x S): 20.2 cm x 12.4 cm x 22.6 cm
• Điều khiển đa chế độ: Hỗ trợ điều khiển vị trí, tốc độ và mô-men xoắn.
• Phản hồi encoder độ phân giải cao: Sử dụng encoder 17 bit, cung cấp độ chính xác cao trong điều khiển.
• Giao tiếp linh hoạt: Hỗ trợ giao tiếp RS-232 và RS-485, cho phép kết nối với nhiều thiết bị và hệ thống điều khiển.
• Ngõ vào/ra số và analog: Bao gồm 10 ngõ vào số, 6 ngõ ra số, 3 ngõ vào analog và 2 ngõ ra analog.
• Tích hợp bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt và lỗi encoder.

Cấu tạo của bộ điều khiển Servo Panasonic MADDT1205003

1. Nguồn cấp & lọc nhiễu

• Nguồn chính: 1 pha 200–240VAC (cung cấp năng lượng cho mạch công suất).
• Mạch lọc nhiễu (EMI Filter): Giảm nhiễu điện từ từ lưới điện đầu vào.
• Nguồn phụ (Control Supply): Cấp nguồn riêng biệt cho mạch điều khiển.

2. Mạch chỉnh lưu & tụ DC

• Mạch chỉnh lưu (Rectifier): Chuyển điện xoay chiều (AC) thành điện một chiều (DC).
• Tụ điện DC Bus: Lưu trữ năng lượng DC và cung cấp cho mạch công suất.
• Một số dòng có thêm Brake Circuit (mạch hãm xả năng lượng dư khi giảm tốc nhanh).

3. IGBT – Mạch công suất đầu ra

• Gồm các IGBT (Transistor lưỡng cực cổng cách ly) điều khiển dòng điện ba pha đưa đến động cơ.
• Điều khiển theo nguyên lý PWM (Điều chế độ rộng xung) để tạo chuyển động mượt và chính xác.

4. Bộ xử lý trung tâm (CPU / DSP)

• Xử lý tín hiệu từ encoder và các lệnh điều khiển từ PLC/HMI.
• Thực thi thuật toán điều khiển vòng kín:
  • Vòng điều khiển vị trí
  • Vòng điều khiển tốc độ
  • Vòng điều khiển dòng / mô-men xoắn
• Có khả năng tự động tuning (tự hiệu chỉnh tham số).

5. Khối I/O & giao tiếp

• Ngõ vào số (Digital Inputs): Cho phép điều khiển servo ON, reset lỗi, chọn chế độ vận hành.
• Ngõ ra số (Digital Outputs): Báo trạng thái như lỗi, sẵn sàng, chạy,…
• Ngõ vào/ra analog: Điều khiển tốc độ/mô-men bằng tín hiệu analog ±10V.
• Giao tiếp truyền thông:
  • RS-232/RS-485 (kết nối với máy tính hoặc bộ điều khiển bên ngoài)
  • Hỗ trợ phần mềm cấu hình Panaterm

6. Mạch phản hồi (Feedback circuit)

• Nhận tín hiệu từ encoder 17-bit trên động cơ.
• Tính toán chính xác vị trí, tốc độ thực tế để phục vụ điều khiển vòng kín.

7. Bảo vệ & cảnh báo

• Bảo vệ quá dòng, quá nhiệt, mất pha, lỗi encoder,…
• Hiển thị lỗi qua mã LED hoặc phần mềm cấu hình.
• Một số phiên bản có thêm mạch bảo vệ điện áp cao hay chống nhiễu mạnh hơn.

8. Tản nhiệt & vỏ bảo vệ

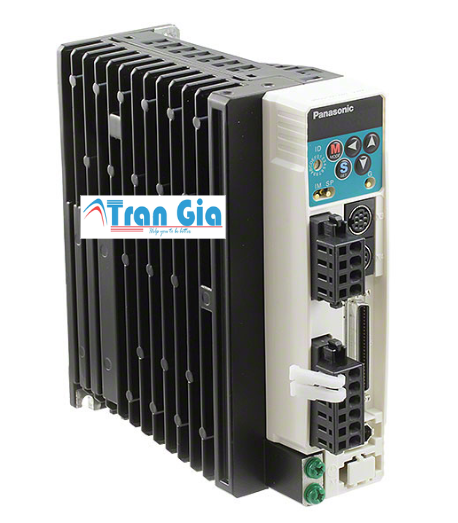

• Có khối tản nhiệt bằng nhôm ở phía sau drive để giải nhiệt cho IGBT.
• Vỏ kim loại chắc chắn, chuẩn lắp DIN hoặc gắn tủ điều khiển.

Đặc điểm của bộ điều khiển Servo Panasonic MADDT1205003

1. Thông số kỹ thuật mạnh mẽ:
   • Bộ điều khiển có công suất 200W (0.2 kW), với điện áp cung cấp từ 200-240VAC, phù hợp cho các hệ thống điện 1 pha hoặc 3 pha. Dòng điện đầu ra đạt 10A, cho phép điều khiển động cơ với công suất vừa phải nhưng vẫn đảm bảo độ chính xác và ổn định cao.
2. Khả năng điều khiển chính xác:
   • MADDT1205003 cung cấp khả năng điều khiển chính xác mô-men xoắn, tốc độ và vị trí của động cơ. Điều này rất quan trọng trong các ứng dụng đòi hỏi động cơ hoạt động ổn định và có khả năng phản hồi nhanh, như trong các máy công cụ CNC hoặc robot công nghiệp. Bộ điều khiển cũng có khả năng giảm rung và tiếng ồn, tối ưu hóa hiệu suất vận hành.
3. Tính năng giao tiếp linh hoạt:
   • Bộ điều khiển hỗ trợ các giao tiếp RS-232 (1:1) và RS-485 (1:n, tối đa 15 trục), giúp dễ dàng tích hợp vào các hệ thống điều khiển đa trục. Điều này đặc biệt hữu ích trong các hệ thống tự động hóa lớn hoặc trong các ứng dụng yêu cầu kết nối nhiều thiết bị với nhau.
4. Các chế độ bảo vệ và độ bền cao:
   • Bộ điều khiển được trang bị các chế độ bảo vệ chống quá dòng, quá nhiệt và quá tải, giúp bảo vệ động cơ và hệ thống khỏi những hư hỏng do hoạt động ngoài phạm vi an toàn. Điều này kéo dài tuổi thọ của thiết bị và giảm thiểu thời gian ngừng hoạt động trong quá trình vận hành.
5. Ứng dụng đa dạng trong công nghiệp:
   • MADDT1205003 được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu điều khiển chính xác, bao gồm hệ thống tự động hóa, máy công cụ CNC, robot công nghiệp, máy kiểm tra và thử nghiệm. Bộ điều khiển này giúp tối ưu hóa năng suất và chất lượng sản phẩm, đặc biệt trong các dây chuyền sản xuất tự động, máy đóng gói và các ứng dụng trong ngành chế tạo máy móc.

Ứng dụng của bộ điều khiển Servo Panasonic MADDT1205003

1. Điều khiển vị trí và tốc độ chính xác

• Ứng dụng: Các hệ thống tự động hóa cần điều khiển vị trí và tốc độ của động cơ với độ chính xác cao, chẳng hạn như trong các máy công cụ (CNC), robot công nghiệp, và các hệ thống dây chuyền sản xuất tự động.

• Lý do sử dụng: Bộ điều khiển servo giúp đảm bảo rằng động cơ hoạt động với độ chính xác và ổn định cao, đặc biệt là trong các ứng dụng cần thay đổi tốc độ và vị trí liên tục.

2. Ứng dụng trong ngành chế tạo máy móc

• Ứng dụng: Bộ điều khiển MADDT1205003 được sử dụng trong các máy ép, máy dập, máy gia công kim loại, máy cắt tự động, và các loại máy móc có yêu cầu điều khiển mô-men xoắn và tốc độ đồng bộ.

• Lý do sử dụng: Nhờ vào khả năng điều khiển mô-men xoắn và tốc độ chính xác, thiết bị giúp cải thiện hiệu suất của máy móc, giảm thiểu hao mòn và tiết kiệm năng lượng.

3. Ứng dụng trong hệ thống đóng gói

• Ứng dụng: Bộ điều khiển servo được sử dụng trong các dây chuyền đóng gói tự động, đặc biệt là trong các ngành công nghiệp thực phẩm, dược phẩm và tiêu dùng.

• Lý do sử dụng: Điều khiển chính xác tốc độ và vị trí giúp máy đóng gói hoạt động mượt mà, đảm bảo chất lượng bao bì và hiệu suất làm việc liên tục.

4. Ứng dụng trong hệ thống băng tải

• Ứng dụng: Trong các hệ thống băng tải tự động sử dụng để vận chuyển vật liệu hoặc sản phẩm trong các nhà máy sản xuất.

• Lý do sử dụng: Bộ điều khiển servo giúp điều khiển băng tải di chuyển với tốc độ và vị trí chính xác, tối ưu hóa việc vận chuyển và xử lý sản phẩm.

5. Ứng dụng trong máy kiểm tra và thử nghiệm

• Ứng dụng: Các máy kiểm tra tự động, máy thử nghiệm vật liệu và các thiết bị kiểm tra chất lượng sản phẩm trong các dây chuyền sản xuất.

• Lý do sử dụng: Bộ điều khiển servo giúp điều khiển các thao tác kiểm tra với tốc độ và độ chính xác cao, đảm bảo các phép đo và thử nghiệm diễn ra hiệu quả.
