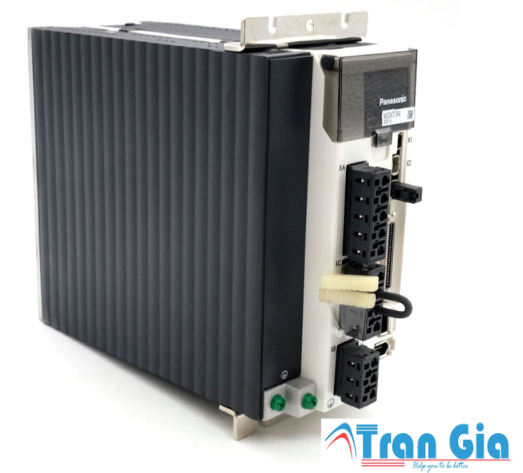

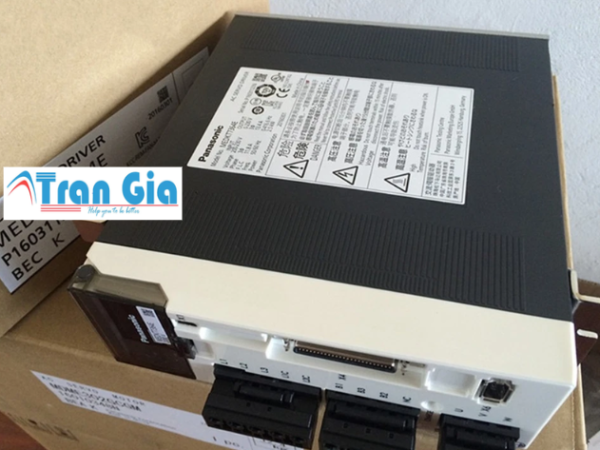

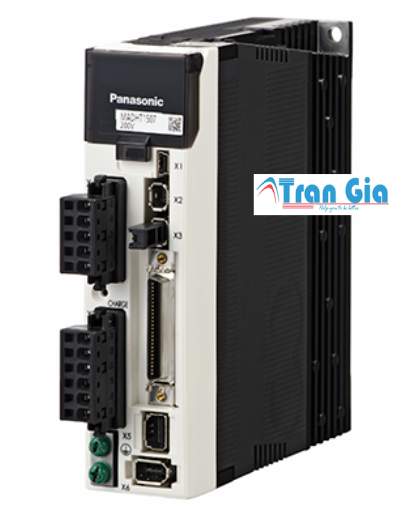

Thông số kỹ thuật của bộ điều khiển Servo Panasonic MADHT1505

• Model: Bộ điều khiển Servo Panasonic MADHT1505
• Loại: AC Servo Driver (bộ điều khiển động cơ servo xoay chiều)
• Công suất động cơ tương thích: Khoảng 500W
• Dòng điện định mức: 5A
• Nguồn cấp: 200–230VAC, sử dụng được nguồn 1 pha hoặc 3 pha
• Dải điện áp hoạt động: 170–253VAC
• Tần số đầu vào: 50/60Hz ±5%
• Loại điều khiển: Hỗ trợ điều khiển vị trí (Position), tốc độ (Speed), mô-men (Torque)
• Tín hiệu điều khiển: Pulse/Direction, Analog ±10V, Digital I/O
• Tần số đáp ứng: Lên đến 3.2kHz
• Độ phân giải encoder hỗ trợ: 20-bit (1.048.576 xung/vòng)
• Giao tiếp truyền thông: RS232/RS485 (tùy phiên bản có hỗ trợ Mechatrolink-II, EtherCAT, RTEX)
• Chức năng tự động điều chỉnh (Auto-Tuning): Có, hỗ trợ chỉnh tay hoặc tự động
• Chức năng chống rung: Có, giúp cải thiện độ ổn định khi hoạt động
• Chức năng bảo vệ: Quá dòng, quá áp, quá nhiệt, lỗi encoder, lỗi pha, ngắn mạch,…
• Môi trường làm việc: Nhiệt độ 0~55°C, độ ẩm 10–90% RH (không ngưng tụ)
• Kích thước: Khoảng 160 x 90 x 170 mm (thay đổi nhẹ tùy phiên bản)
• Trọng lượng: Khoảng 1.5 kg

Cấu tạo của bộ điều khiển Servo Panasonic MADHT1505

1. Khối nguồn (Power Circuit Block)

• Chuyển đổi nguồn xoay chiều (AC) sang nguồn một chiều (DC).

• Cung cấp điện áp cho toàn hệ thống và mạch công suất.

• Tích hợp các linh kiện chống nhiễu điện từ và lọc dòng.

2. Khối công suất (Inverter Block – IGBT)

• Gồm các IGBT (Insulated Gate Bipolar Transistor) chất lượng cao.

• Chuyển đổi điện DC sang AC ba pha để cấp cho động cơ servo.

• Điều chế xung (PWM) theo tín hiệu điều khiển để tạo ra điện áp và dòng cần thiết.

3. Khối điều khiển trung tâm (Main Control Block)

• Bộ xử lý tốc độ cao (DSP hoặc MCU) thực hiện các thuật toán điều khiển:

  • Điều khiển vị trí, tốc độ, mô-men

  • Điều khiển chống rung, tự động cân chỉnh (auto-tuning)

• Phân tích tín hiệu phản hồi từ encoder và xử lý dữ liệu I/O, truyền thông.

4. Mạch giao tiếp truyền thông

• Cho phép kết nối với PLC, HMI, máy tính thông qua:

  • RS232/RS485 (chuẩn mặc định)

  • EtherCAT, Mechatrolink-II, RTEX (ở các phiên bản mở rộng)

• Hỗ trợ truyền/nhận tín hiệu điều khiển tốc độ, vị trí và giám sát trạng thái từ xa.

5. Mạch phản hồi tín hiệu (Encoder Feedback Circuit)

• Nhận tín hiệu từ encoder 20-bit gắn trên động cơ.

• Xác định vị trí, tốc độ, hướng quay và chuyển tiếp thông tin về khối điều khiển.

• Hỗ trợ absolute encoder và incremental encoder.

Đặc điểm của bộ điều khiển Servo Panasonic MADHT1505

1. Tốc độ phản hồi cực nhanh – Độ chính xác cao

• Tần số đáp ứng điều khiển lên đến 3.2 kHz – thuộc loại cao trong phân khúc servo công nghiệp.

• Giúp hệ thống phản ứng nhanh khi thay đổi tải, vị trí hoặc tốc độ.

2. Tích hợp thuật toán điều khiển thông minh

• Hỗ trợ 3 chế độ điều khiển: Position control (vị trí), Speed control (tốc độ), Torque control (mô-men)

• Cho phép chuyển đổi linh hoạt giữa các chế độ hoặc sử dụng đồng thời.

3. Tính năng Auto-tuning & Adaptive

• Tự động nhận dạng và điều chỉnh thông số servo theo tải thực tế.

• Dễ dàng khởi động hệ thống mà không cần kỹ thuật viên tay nghề cao.

• Hỗ trợ xử lý tải mềm, tải cứng, hoặc cơ cấu có độ đàn hồi lớn.

4. Chống rung & chống cộng hưởng

• Tích hợp chức năng Vibration Suppression giúp giảm rung khi vận hành.

• Đặc biệt hiệu quả với hệ cơ khí có cơ cấu dài hoặc độ cứng thấp như vít me, tay gắp, băng tải.

5. Giao tiếp truyền thông linh hoạt

• Phiên bản tiêu chuẩn hỗ trợ RS232 / RS485

• Một số phiên bản hỗ trợ Mechatrolink-II, EtherCAT, RTEX, dễ dàng tích hợp vào các hệ thống điều khiển hiện đại.

Ứng dụng của bộ điều khiển Servo Panasonic MADHT1505

1. Máy CNC nhỏ và trung bình

• Điều khiển các trục X, Y, Z trên máy gia công cơ khí chính xác.

• Phù hợp với các loại máy phay, tiện, cắt laser hoặc khắc nhỏ.

2. Máy đóng gói – đóng chai – dán nhãn

• Điều khiển vị trí trục kéo màng, trục cấp liệu, trục dao cắt, hoặc đầu dán nhãn.

• Tăng tốc độ đóng gói, đảm bảo vị trí chính xác, giảm lỗi vận hành.

3. Máy in kỹ thuật số, máy in lụa

• Điều khiển chuyển động đầu in hoặc trục cuộn giấy, vải.

• Đảm bảo in chính xác, đều màu và giảm sai lệch vị trí.

4. Máy dệt và máy may công nghiệp

• Điều khiển các trục kéo sợi, điều chỉnh độ căng, vị trí kim may.

• Giúp tăng chất lượng sản phẩm, giảm lỗi dệt.

5. Robot công nghiệp và cơ cấu tự động hóa nhỏ

• Dùng làm bộ truyền động cho các khớp robot, hệ thống gắp linh kiện, cánh tay tự động.

• Đảm bảo chuyển động mượt mà, chính xác trong các thao tác lắp ráp.

Vì sao nên chọn chúng tôi chuyên cung cấp bộ điều khiển Servo Panasonic MADHT1505

1. Tran Gia Automation

• Dịch vụ chúng tôi đưa đến khách hàng.
• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
• Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp bộ điều khiển Servo Panasonic MADHT1505

• Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
• Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
• Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa

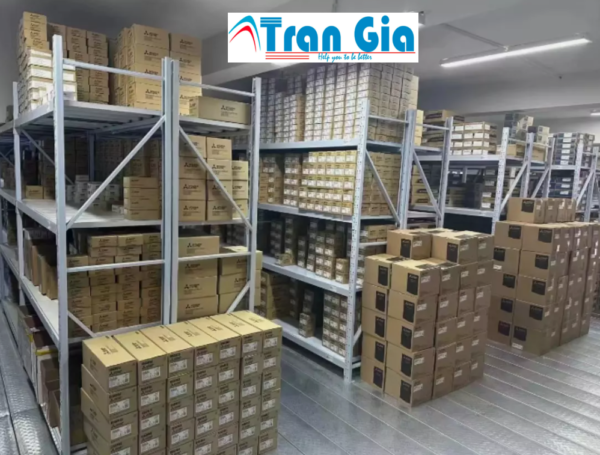

• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
