Thông số kỹ thuật của bộ điều khiển Servo Panasonic MBDKT2510CA1

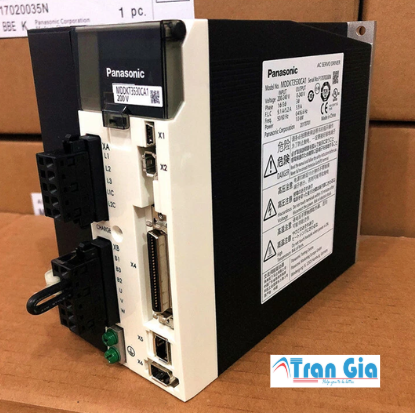

• Sản phẩm: Bộ điều khiển Servo Panasonic MBDKT2510CA1

• Loại/Khung: Speed/Position/Torque/Full-closed với chức năng an toàn tích hợp (Safety Function)

• Tần số đáp ứng: 2,3 kHz

• Dòng định mức: Power device max. current rating: 15 A, Current detector rating: 10 A

• Nguồn cấp:

  • Mạch động lực: Single/3-phase 200 V ±10 %/–15 %, 50/60 Hz

  • Mạch điều khiển: Single-phase 200–240 VAC ±10 %/–15 %, 50/60 Hz

• Phản hồi Encoder:

  • 17-bit tuyệt đối (131 072 xung/vòng), 7-wire serial

  • 20-bit tương đối (1 048 576 xung/vòng), 5-wire serial

• I/O & giao tiếp:

  • Parallel I/O: 10 DI, 6 DO, 3 AI (1×16-bit + 2×12-bit), 2 AO, 2 pulse-in, 4 pulse-out

  • Communication: USB-Mini, RS-232 (1:1), RS-485 (1:n, tối đa 31 thiết bị)

• Chế độ điều khiển: 7 mode (Position, Speed, Torque, Position/Speed, Position/Torque, Speed/Torque, Full-closed)

• Tái tạo năng lượng: Hỗ trợ điện trở tái sinh ngoài (không có điện trở nội)

• Kích thước & trọng lượng: 55 × 150 × 130 mm (W×H×D), 1,0 kg, IP20

• Bảo vệ & an toàn: Quá dòng, quá áp, quá nhiệt, mất pha; chức năng Safe Torque Off (STO) tích hợp

Cấu tạo của bộ điều khiển Servo Panasonic MBDKT2510CA1

• Bo mạch điều khiển (Control PCB)

  • Vi xử lý DSP tốc độ cao thực thi thuật toán điều khiển Position/Speed/Torque/full-closed.

  • Bộ nhớ Flash/RAM lưu firmware và tham số người dùng.

  • Mạch tạo xung PWM và giải mã tín hiệu encoder.

• Mạch công suất (Power Module)

  • IGBT công suất và diode thu hồi DC-link.

  • Tụ lọc nguồn DC, biến đổi thành 3 pha SinPWM điều khiển motor.

  • Mạch bảo vệ tích hợp (quá dòng, quá áp, quá nhiệt).

• Khối phản hồi encoder (Feedback Interface)

  • Nhận encoder 17-bit tuyệt đối hoặc 20-bit tương đối qua giao tiếp serial.

  • Mạch lọc/khuếch đại tín hiệu đảm bảo đo vị trí – tốc độ chính xác.

• Khối I/O & truyền thông (I/O & Comm.)

  • Parallel I/O: 10 DI, 6 DO, 3 AI, 2 AO, 2 pulse-in, 4 pulse-out.

  • Serial/USB: USB-Mini (PanaTerm), RS-232 (1:1), RS-485 (1:n, ≤31 thiết bị).

• Bộ phận bảo vệ & an toàn (Protection & Safety)

  • Giám sát và ngắt khi quá dòng/quá áp/quá nhiệt/mất pha.

  • Chức năng Safe Torque Off (STO) cắt lực kéo tức thì.

  • LED báo trạng thái và mã lỗi.

Đặc điểm của bộ điều khiển Servo Panasonic MBDKT2510CA1

• Full-closed Control

  • Đóng vòng kín toàn phần, giám sát đồng thời vị trí, tốc độ và mô-men để đạt sai số cực nhỏ.

• Tần số đáp ứng cao

  • Đến 2,3 kHz, giúp theo dõi và phản hồi tín hiệu nhanh, vận hành mượt mà.

• An toàn tích hợp (STO)

  • Chức năng Safe Torque Off cắt lực kéo tức thời khi gặp sự cố, nâng cao an toàn.

• Encoder độ phân giải siêu cao

  • Hỗ trợ encoder 17-bit tuyệt đối (131 072 xung/vòng) hoặc 20-bit tương đối (1 048 576 xung/vòng).

• Đa chế độ điều khiển

  • 7 chế độ linh hoạt: Position, Speed, Torque, Position + Speed, Position + Torque, Speed + Torque, Full-closed.

• I/O & giao tiếp phong phú

  • Parallel I/O: 10 DI, 6 DO, 3 AI, 2 AO, 2 pulse-in, 4 pulse-out

  • Serial/USB: USB-Mini, RS-232 (1:1), RS-485 (1:n, tối đa 31 thiết bị)

• Quản lý năng lượng hồi tiếp

  • Hỗ trợ điện trở tái sinh ngoài để xử lý năng lượng tái hồi, bảo vệ nguồn và thiết bị.

• Auto-Tuning

  • Tự động hiệu chỉnh tham số theo đặc tính tải thực tế, tối ưu hiệu năng và giảm thiểu thời gian cài đặt.

Ứng dụng của bộ điều khiển Servo Panasonic MBDKT2510CA1

• Máy CNC & trung tâm gia công
  – Điều khiển trục X/Y/Z trên máy phay, tiện, doa, taro…
  – Đóng vòng kín toàn phần giúp đạt sai số vị trí rất nhỏ và bề mặt chi tiết tinh.

• Dây chuyền đóng gói – in ấn
  – Đồng bộ cuốn–nhả giấy, màng nhựa, băng keo trên máy đóng gói, máy dán nhãn.
  – Đảm bảo vị trí cắt, dán chính xác ngay cả ở tốc độ cao.

• Robot công nghiệp & Pick-and-Place
  – Điều khiển tay robot, bàn xoay, hệ thống pick-and-place trên băng tải.
  – Phối hợp nhiều trục với độ đồng bộ cao, tăng tốc độ và năng suất lắp ráp.

• Máy dệt – may công nghiệp
  – Kiểm soát lực kéo sợi, tốc độ cuốn chỉ, vị trí dao cắt vải/kim may.
  – Ứng dụng cho khung dệt tự động, máy cắt vải, dây chuyền may.

• Thiết bị kiểm tra thị giác & đóng dấu
  – Kết hợp camera để định vị chính xác chi tiết cần kiểm tra, in mã hoặc dán tem.
  – Đồng bộ chuyển động băng tải theo tín hiệu từ hệ thống thị giác.

• Hệ thống phân loại & băng chuyền
  – Phân loại hàng tự động, ngã ba điện tử, bàn nâng xoay…
  – Vận hành êm, giảm rung lắc khi thay đổi hướng.

• Thiết bị y tế & bán dẫn
  – Bàn thao tác trong máy xét nghiệm tự động, wafer handler.
  – Yêu cầu độ chính xác vị trí và lực rất cao, phản hồi nhanh.
