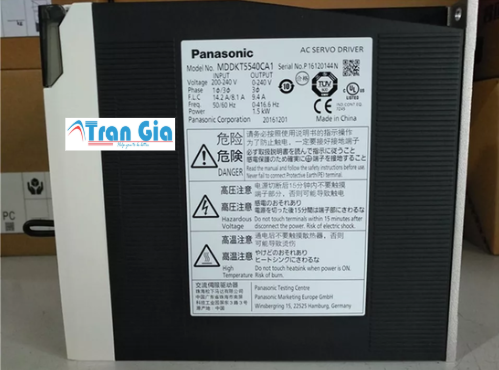

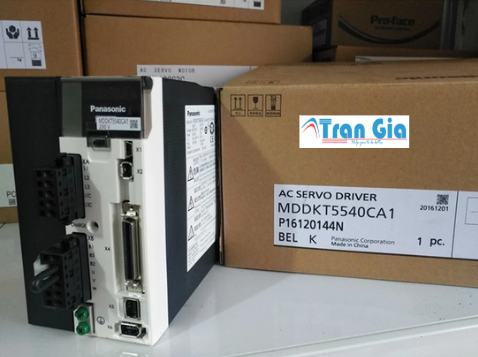

Thông số kỹ thuật của bộ điều khiển Servo Panasonic MDDKT5540CA1

• Mã sản phẩm: Bộ điều khiển Servo Panasonic MDDKT5540CA1

• Dòng sản phẩm: MINAS A5

• Công suất định mức: 1.5 kW

• Nguồn cấp:

  • Mạch động lực: 1 pha hoặc 3 pha, 200–240 VAC, 50/60 Hz

  • Mạch điều khiển: 1 pha, 200–240 VAC, 50/60 Hz

• Dòng điện: Dòng tải tối đa: 50 A, dòng định mức: 40 A

• Phương pháp điều khiển: SinPWM sử dụng IGBT

• Chế độ điều khiển: Vị trí, tốc độ và mô-men

• Tín hiệu điều khiển: Xung hoặc Analog

• Độ phân giải Encoder: 17 bit (encoder tuyệt đối), 20 bit (encoder tương đối)

• Tốc độ tối đa: 500 kpps với xung kiểu Photocoupler, 4 Mpps với xung kiểu Line Driver

• Giao tiếp truyền thông: RS-232, RS-485, USB-mini

• I/O: 10 đầu vào số (DI), 6 đầu ra số (DO), 3 đầu vào Analog (AI), 2 đầu ra Analog (AO), 2 đầu vào xung, 4 đầu ra xung

• Tính năng bảo vệ: Bảo vệ thấp áp, mất pha, quá dòng, quá tải

• Kích thước (R x C x S): 85 x 150 x 170 mm

• Khối lượng: 1.8 kg

• Cấp độ bảo vệ: Driver: IP20, Động cơ: IP65

• Phần mềm cấu hình: PanaTerm V6

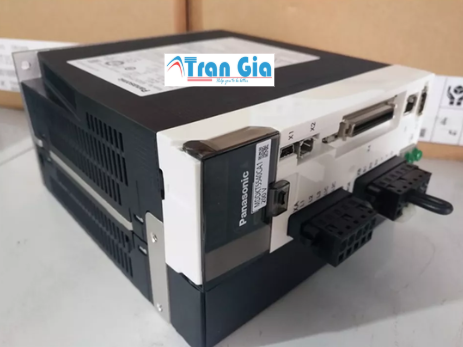

Cấu tạo của bộ điều khiển Servo Panasonic MDDKT5540CA1

1. Bo mạch điều khiển chính (Main Control Board)

• Là nơi xử lý tín hiệu điều khiển và phản hồi từ động cơ.

• Bao gồm vi xử lý tốc độ cao (DSP), bộ nhớ flash, RAM, và các bộ giải mã encoder.

• Thực hiện các thuật toán điều khiển PID, điều khiển vị trí – tốc độ – mô-men.

2. Mạch công suất (Power Module / Inverter Section)

• Gồm các linh kiện công suất như IGBT, Diode, tụ điện DC Link.

• Biến đổi điện áp AC thành dòng điện 3 pha điều khiển động cơ.

• Áp dụng điều chế xung PWM để kiểm soát tốc độ và mô-men xoắn.

3. Giao tiếp và kết nối I/O

• Các cổng đầu vào/ra kỹ thuật số (DI/DO) và tương tự (AI/AO).

• Cổng kết nối truyền thông:

  • RS-232 / RS-485: dùng để giao tiếp với PLC, HMI hoặc máy tính.

  • USB-Mini: kết nối với phần mềm cấu hình như PanaTerm.

• Các cổng đầu vào xung điều khiển vị trí (Pulse Train).

4. Mạch phản hồi từ encoder

• Nhận tín hiệu phản hồi từ động cơ servo (qua encoder 17-bit hoặc 20-bit).

• Giúp xác định vị trí, tốc độ thực tế và đảm bảo sai số nhỏ nhất.

• Tích hợp tính năng tự động hiệu chỉnh (auto tuning) theo thời gian thực.

5. Bộ phận bảo vệ và an toàn

• Mạch bảo vệ quá dòng, quá áp, quá nhiệt, mất pha…

• Đèn LED hiển thị trạng thái và mã lỗi.

• Có thể cài đặt giới hạn phần mềm (soft limit) để tránh va chạm cơ khí.

Đặc điểm của bộ điều khiển Servo Panasonic MDDKT5540CA1

1. Hiệu suất điều khiển cao

• Sử dụng thuật toán điều khiển hai bậc tự do (2DOF) giúp phản hồi nhanh và chính xác hơn so với PID truyền thống.

• Tốc độ đáp ứng tần số lên đến 3.2 kHz, đảm bảo servo vận hành mượt mà và chính xác.

2. Độ phân giải cao

• Hỗ trợ encoder với độ phân giải lên đến 20-bit (~1.048.576 xung/vòng) giúp đạt độ chính xác cực cao trong các ứng dụng định vị.

3. Đa dạng chế độ điều khiển

• Điều khiển vị trí (Position), tốc độ (Speed), và mô-men (Torque).

• Hỗ trợ xung/chiều, analog, và điều khiển qua PLC hoặc giao tiếp truyền thông.

4. Giao tiếp truyền thông linh hoạt

• Tích hợp các cổng RS-232, RS-485, USB-Mini cho lập trình, giám sát và giao tiếp dữ liệu.

• Tương thích với phần mềm cấu hình Panaterm V6 của Panasonic.

5. I/O phong phú

• 10 đầu vào số, 6 đầu ra số, 3 đầu vào analog, 2 đầu ra analog.

• Dễ dàng tích hợp với cảm biến, nút nhấn, công tắc hành trình và các thiết bị ngoại vi khác.

6. An toàn và bảo vệ

• Tích hợp các tính năng bảo vệ: quá dòng, quá áp, quá nhiệt, lỗi encoder, lỗi mất pha…

• Hiển thị mã lỗi trực tiếp trên driver giúp dễ bảo trì và khắc phục sự cố.

Ứng dụng của bộ điều khiển Servo Panasonic MDDKT5540CA1

1. Máy CNC (Máy gia công cơ khí)

• Điều khiển chính xác trục X/Y/Z trong các máy phay, tiện CNC.

• Đảm bảo chuyển động mượt, phản hồi nhanh, không bị rung khi thay đổi hướng.

2. Máy đóng gói – máy dán nhãn – máy ép

• Điều khiển mô-men và vị trí cuộn giấy, băng tải, dao cắt… với độ đồng bộ cao.

• Cải thiện độ chính xác cắt theo dấu (mark) và tốc độ đóng gói.

3. Máy in công nghiệp – in ống đồng, in chuyển nhiệt, in tem nhãn

• Đảm bảo đồng bộ tốc độ giữa trục cấp giấy, trục kéo giấy và dao cắt.

• Hạn chế lệch hình, lệch màu do sai số vị trí.

4. Hệ thống robot công nghiệp

• Dùng để điều khiển các trục quay và tay kẹp chính xác cao.

• Ứng dụng trong robot hàn, robot gắp đặt linh kiện, robot cấp phôi.

5. Dây chuyền lắp ráp tự động

• Điều khiển băng tải, cơ cấu nâng – hạ, phân loại sản phẩm.

• Dễ dàng lập trình theo các bước của quá trình sản xuất.

6. Máy đo kiểm, máy test linh kiện

• Tốc độ và độ chính xác cao phục vụ kiểm tra vi cơ cấu, sản phẩm điện tử.
