Thông số kỹ thuật của bộ điều khiển Servo Panasonic MFDKTB3A2

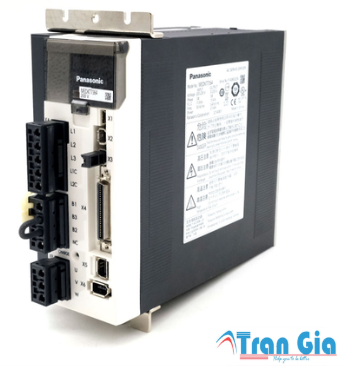

• Sản phẩm: Bộ điều khiển Servo Panasonic MFDKTB3A2

• Dòng sản phẩm: MINAS A5II

• Chế độ điều khiển: Vị trí, tốc độ, mô-men xoắn

• Nguồn cấp: Động lực: 3 pha 200–230VAC, Điều khiển: 1 pha 200–230VAC

• Dòng định mức / tối đa: 120 A / 150 A

• Tần số đáp ứng: 2.3 kHz

• Loại encoder hỗ trợ: 17-bit (tuyệt đối) hoặc 20-bit (tương đối)

• Tốc độ đầu vào xung: 500 kpps (Photocoupler), 4 Mpps (Line Driver)

• Giao tiếp: USB mini, RS232, RS485

• I/O: 10 DI, 6 DO, 3 AI, 2 AO, 2 input xung, 4 output xung

• Kích thước (R x C x S): 130 × 220 × 214 mm

• Khối lượng: ~4.8 kg

• Tính năng bảo vệ: Quá dòng, quá nhiệt, lỗi encoder, mất pha,…

Cấu tạo của bộ điều khiển Servo Panasonic MFDKTB3A2

1. Bo mạch điều khiển trung tâm (Control Board)

• CPU xử lý tín hiệu điều khiển vị trí, tốc độ, mô-men xoắn.

• Bộ nhớ Flash/EEPROM lưu thông số cài đặt.

• ADC/DAC chuyển đổi tín hiệu analog ⇄ số.

• Tự động dò tham số (Auto tuning) hỗ trợ tối ưu hóa vận hành.

2. Cổng tín hiệu điều khiển (I/O)

• Đầu vào số (DI): nhận tín hiệu từ PLC, cảm biến,…

• Đầu ra số (DO): phản hồi trạng thái servo.

• Đầu vào/ra analog (AI/AO): dùng cho điều khiển mô-men hoặc tốc độ.

• Cổng xung (Pulse): nhận tín hiệu điều khiển vị trí (Line Driver / Photocoupler).

3. Mạch công suất (Power Module)

• IGBT điều khiển dòng 3 pha cấp cho động cơ.

• Bộ chỉnh lưu & tụ DC-link: chuyển đổi và ổn định nguồn.

• Khối lọc nhiễu EMC/EMI: chống nhiễu điện từ.

4. Giao tiếp & kết nối

• Cổng USB Mini-B: cấu hình qua phần mềm PANATERM.

• RS232 / RS485: truyền thông đa thiết bị.

• Cổng encoder: kết nối với động cơ để nhận tín hiệu phản hồi vị trí/tốc độ.

5. Hệ thống bảo vệ & tản nhiệt

• Cảm biến nhiệt độ, mạch bảo vệ quá dòng, quá áp, mất pha,…

• Tản nhiệt và quạt làm mát tích hợp để tăng độ bền và ổn định.

Đặc điểm của bộ điều khiển Servo Panasonic MFDKTB3A2

1. Độ chính xác cao

• Hỗ trợ encoder 17-bit (tuyệt đối) và 20-bit (tương đối) – cho độ phân giải lên tới 1.048.576 xung/vòng.

• Điều khiển vị trí mượt mà và cực kỳ chính xác.

2. Tần số đáp ứng cao

• Tốc độ phản hồi đạt 2.3 kHz, đảm bảo servo phản ứng nhanh với thay đổi tải hoặc lệnh điều khiển.

• Giảm thiểu độ lệch và dao động trong quá trình chuyển động.

3. Hỗ trợ nhiều tín hiệu điều khiển

• Nhận tín hiệu xung tốc độ cao:

  • Photocoupler: 500 kpps

  • Line Driver: 4 Mpps

• Tương thích với nhiều loại PLC như Mitsubishi, Omron, Siemens, Delta,…

4. Giao tiếp linh hoạt

• Cổng USB mini-B để cấu hình bằng phần mềm PANATERM.

• RS232 / RS485 dùng để kết nối đa thiết bị hoặc giám sát từ xa.

5. Dễ cài đặt – tự động hiệu chỉnh

• Tính năng Auto Tuning tự động dò thông số phù hợp với tải.

• Giúp rút ngắn thời gian cài đặt và tăng độ ổn định khi vận hành.

Ứng dụng của bộ điều khiển Servo Panasonic MFDKTB3A2

1. Máy CNC – Máy gia công cơ khí

• Điều khiển trục X, Y, Z với độ chính xác cao.

• Ứng dụng trong máy khắc, máy khoan, máy phay, máy tiện mini.

• Kết hợp với PLC hoặc bo Mach3 xuất xung.

2. Máy đóng gói và dán nhãn

• Điều khiển dao cắt, cuộn màng, cấp liệu nhanh, chính xác.

• Dùng trong đóng gói thực phẩm, dược phẩm, mỹ phẩm,…

3. Máy cắt laser / dao / plasma

• Cắt vật liệu (vải, giấy, kim loại) theo quỹ đạo chính xác.

• Điều khiển đồng bộ trục chuyển động theo lệnh từ PLC/CNC.

4. Robot công nghiệp nhỏ

• Điều khiển chuyển động Pick & Place, cánh tay gắp linh kiện.

• Tích hợp trong dây chuyền lắp ráp điện tử, điện máy.

5. Hệ thống băng tải thông minh

• Điều khiển dừng đúng vị trí, phân loại sản phẩm theo cảm biến.

• Kết hợp camera/vision và PLC.
