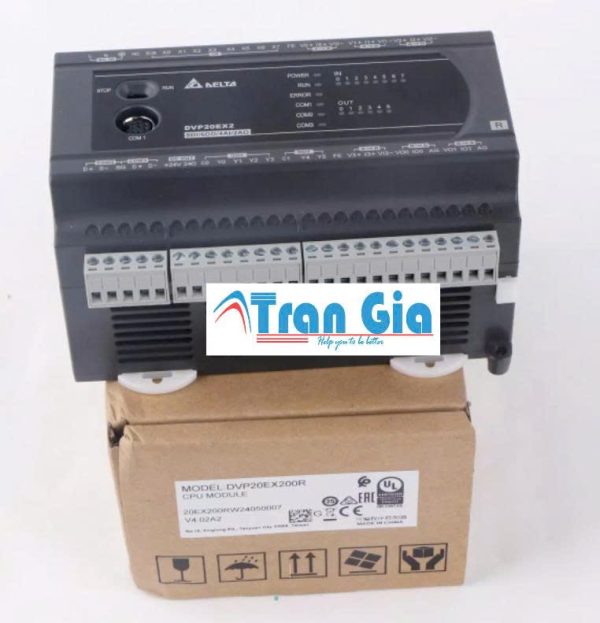

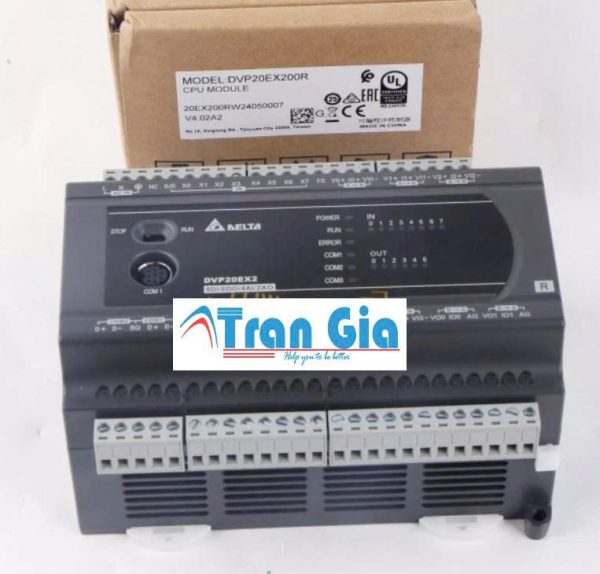

Mô tả sản phẩm
TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Samkoon, tấm cảm ứng, PLC, PLC Delta, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…
Thông số kỹ thuật Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC
| Hạng mục | Thông số chi tiết |
|---|---|
| Mã sản phẩm | DVP20EX200R |
| Nguồn cấp | 100 ~ 240VAC, tần số 50/60Hz |
| Dải điện áp hoạt động | 85 ~ 264VAC |
| Công suất tiêu thụ | Khoảng 17VA |
| Số ngõ vào số (X) | 8 ngõ vào số (100 ~ 240VAC) |
| Số ngõ ra Relay (Y) | 6 ngõ ra dạng relay (NO), tối đa 2A/ngõ |
| Ngõ vào Analog | 4 kênh (0 ~ 10V hoặc 4 ~ 20mA, tùy cấu hình) |
| Ngõ ra Analog | 2 kênh (0 ~ 10V hoặc 4 ~ 20mA) |
| Loại ngõ ra | Relay thường mở, phù hợp tải AC hoặc DC |
| Độ phân giải Analog | 12-bit |
| Thời gian phản hồi | Khoảng 20ms (ngõ vào AC) |
| Thời gian xử lý lệnh | ~0.35 µs/lệnh |
| Bộ nhớ chương trình | 8.000 bước lệnh |
| Vùng nhớ dữ liệu | 10.000 từ |
| RTC (đồng hồ thời gian thực) | Có sẵn |
| Cổng truyền thông | RS-232 và RS-485, hỗ trợ Modbus RTU Master/Slave |
| Khả năng mở rộng | Có thể mở rộng thêm I/O, module analog, truyền thông, nhiệt độ… |
| Kích thước (R x C x D) | 130 x 90 x 60 mm |
| Trọng lượng | Khoảng 350g |
| Lắp đặt | Gắn DIN rail hoặc bắt vít |
| Nhiệt độ hoạt động | 0 ~ 55°C |
| Độ ẩm cho phép | 5 ~ 95% RH (không ngưng tụ) |
| Chống nhiễu EMC | ESD > 8kV, EFT > 2kV |
Đặc điểm nổi bật Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC
1. Nguồn cấp 220VAC tiện lợi
Hoạt động trực tiếp với nguồn điện dân dụng 220VAC, không cần thêm nguồn chuyển đổi, giúp giảm chi phí và đơn giản hóa việc lắp đặt.
2. Tích hợp sẵn ngõ vào/ra analog
PLC được tích hợp 4 ngõ vào và 2 ngõ ra analog (AI/AO), hỗ trợ đọc và điều khiển các tín hiệu như nhiệt độ, áp suất, dòng, điện áp… mà không cần module mở rộng.
3. Gọn nhẹ và dễ lắp đặt
Thiết kế nhỏ gọn, phù hợp với tủ điện công nghiệp kích thước giới hạn, dễ lắp lên thanh DIN tiêu chuẩn.
4. Khả năng xử lý nhanh
Thời gian xử lý lệnh logic cơ bản rất ngắn (~0.35 µs/lệnh), đảm bảo điều khiển nhanh chóng và chính xác cho các quá trình yêu cầu độ trễ thấp.
5. Bộ nhớ chương trình lớn
Dung lượng bộ nhớ chương trình lên tới 8.000 bước lệnh, cho phép người dùng phát triển các chương trình điều khiển phức tạp hơn.
6. Hỗ trợ truyền thông Modbus
Tích hợp cổng RS-232 và RS-485, hỗ trợ giao tiếp Modbus RTU, dễ dàng kết nối với HMI, biến tần, thiết bị đo, SCADA…
7. Có đồng hồ thời gian thực (RTC)
Tích hợp sẵn đồng hồ thời gian thực cho phép lập lịch vận hành tự động theo giờ/ngày/tháng rất thuận tiện cho các ứng dụng yêu cầu điều khiển theo thời gian.
8. Dễ lập trình và cấu hình
Sử dụng phần mềm lập trình Delta WPLSoft miễn phí, giao diện thân thiện, dễ tiếp cận kể cả với người mới bắt đầu.
Cấu tạo Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC
1. Vỏ ngoài và kích thước
-
Vỏ bằng nhựa cách điện, chịu nhiệt tốt, thiết kế nhỏ gọn.
-
Có khe thông gió để tản nhiệt.
-
Có ngàm cài để gắn lên thanh ray DIN tiêu chuẩn.
2. Nguồn cấp
-
PLC sử dụng nguồn điện AC 220V trực tiếp.
-
Có bộ ổn định điện áp và mạch bảo vệ quá áp bên trong.
3. Ngõ vào số (Digital Input)
-
Gồm 8 ngõ vào số, dùng để nhận tín hiệu từ các thiết bị như nút nhấn, công tắc, cảm biến tiệm cận, công tắc hành trình…
-
Điện áp hoạt động: 24VDC.
4. Ngõ ra số (Digital Output)
-
Gồm 6 ngõ ra relay.
-
Dùng để điều khiển các thiết bị như đèn, còi, cuộn dây contactor, van điện từ, relay trung gian…
-
Công suất chịu tải tối đa: 2A tại 250VAC hoặc 30VDC.
5. Ngõ vào/ra analog (AI/AO)
-
Tích hợp sẵn 4 ngõ vào analog (đọc tín hiệu 0–10V hoặc 0–20mA).
-
Có 2 ngõ ra analog (0–10V hoặc 4–20mA), dùng điều khiển biến tần, điều tốc, áp suất, nhiệt độ…
6. Cổng truyền thông
-
Tích hợp 1 cổng RS-232 và 1 cổng RS-485.
-
Hỗ trợ giao tiếp chuẩn Modbus RTU với HMI, SCADA, biến tần và thiết bị ngoại vi khác.
7. Đèn LED chỉ thị trạng thái
-
Các đèn LED hiển thị trạng thái nguồn, hoạt động của CPU, trạng thái ngõ vào/ngõ ra giúp dễ dàng giám sát và kiểm tra lỗi.
8. Đồng hồ thời gian thực (RTC)
-
Cho phép lưu trữ thời gian thực để lập trình điều khiển theo lịch (ngày/giờ).
9. Bộ nhớ và vi xử lý
-
Dung lượng chương trình: 8.000 bước.
-
Vận hành bởi vi xử lý tốc độ cao, thời gian xử lý nhanh (khoảng 0.35 µs/step).
10. Cổng kết nối lập trình
-
Giao tiếp với máy tính thông qua cáp RS-232 hoặc USB (thông qua bộ chuyển đổi).
Mục đích sử dụng Bộ lập trình PLC Delta DVP20EX200R 8 In/6 Out Relay 220VAC
1. Điều khiển máy móc tự động
PLC được sử dụng để điều khiển hoạt động của các loại máy móc công nghiệp như máy đóng gói, máy ép, máy cắt, máy dán nhãn… thông qua các ngõ vào/ra số và analog.
2. Giám sát và điều khiển quá trình
DVP20EX200R tích hợp sẵn ngõ vào/ra analog, cho phép đọc các tín hiệu từ cảm biến nhiệt độ, áp suất, mức nước, dòng điện… và điều khiển đầu ra tương ứng như van điều khiển hoặc biến tần.
3. Hệ thống điều khiển HVAC
Được ứng dụng trong các hệ thống sưởi, làm mát, điều hòa không khí công nghiệp, giúp duy trì nhiệt độ và độ ẩm ổn định.
4. Hệ thống chiếu sáng và điều khiển tòa nhà
Sử dụng trong hệ thống chiếu sáng thông minh, tự động bật/tắt theo thời gian hoặc cảm biến môi trường. Đồng hồ thời gian thực (RTC) giúp lập lịch hoạt động chính xác.
5. Giám sát và giao tiếp với thiết bị khác
Thông qua cổng truyền thông RS-232 và RS-485, PLC có thể giao tiếp với HMI, máy tính hoặc SCADA để giám sát và điều khiển từ xa theo chuẩn Modbus RTU.
6. Tự động hóa dây chuyền sản xuất nhỏ
Phù hợp với các dây chuyền đóng gói, trộn nguyên liệu, trạm bơm nước, dây chuyền rửa xe, chiết rót, hoặc các ứng dụng cần điều khiển mức độ trung bình mà không cần PLC công suất lớn.c
