TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, động cơ AC Servo, Chuyên bán tấm cảm ứng cho màn hình HMI công nghiệp 5.7 inch Yaskawa DX100 126x100mm cáp 6.26mm…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

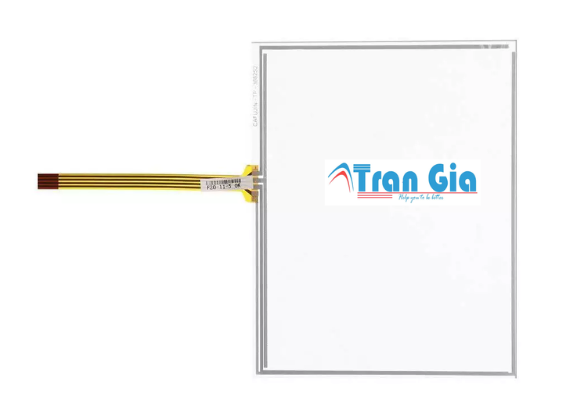

Cấu tạo của tấm cảm ứng cho màn hình HMI công nghiệp 5.7 inch Yaskawa DX100 126x100mm cáp 6.26mm

1. Lớp trên (Top Layer) – Lớp phim dẫn điện:

• Chất liệu: Màng polyester (PET) trong suốt, có độ bền cao và khả năng chịu mài mòn tốt.
• Lớp phủ dẫn điện: Mặt trong của lớp PET được phủ một lớp oxit kim loại dẫn điện như Indium Tin Oxide (ITO), đảm bảo khả năng dẫn điện và độ trong suốt cao.
• Đặc tính linh hoạt: Lớp trên có khả năng biến dạng nhẹ khi có lực nhấn, cho phép tiếp xúc với lớp dưới để tạo tín hiệu cảm ứng.

2. Lớp cách điện (Spacer Layer):

• Cấu tạo: Bao gồm các hạt siêu nhỏ (micro-dot spacer) được phân bố đều, giữ khoảng cách cố định giữa lớp trên và lớp dưới khi không có lực tác động.
• Chức năng: Ngăn ngừa tiếp xúc ngẫu nhiên giữa hai lớp dẫn điện, tránh gây nhiễu hoặc tín hiệu sai lệch.

3. Lớp dưới (Bottom Layer) – Lớp kính hoặc nhựa cứng:

• Chất liệu: Kính cường lực hoặc acrylic cứng, có độ trong suốt và độ bền cao, bảo vệ các thành phần bên trong và hỗ trợ cấu trúc cho tấm cảm ứng.
• Lớp phủ dẫn điện: Mặt trên của lớp này cũng được phủ một lớp ITO tương tự như lớp trên, tạo ra mạch điện khi có tiếp xúc từ lớp trên.

4. Lớp kết dính (Adhesive Layer):

• Chức năng: Lớp keo dán này cố định các lớp với nhau và gắn kết tấm cảm ứng lên màn hình LCD của thiết bị, đảm bảo sự ổn định và độ bền trong quá trình sử dụng.

5. Cáp kết nối (Cable):

• Kích thước: Cáp rộng 6.26mm, được thiết kế để kết nối tấm cảm ứng với bo mạch điều khiển của hệ thống Yaskawa DX100.
• Chức năng: Truyền tín hiệu từ tấm cảm ứng đến bộ điều khiển, đảm bảo phản hồi nhanh chóng và chính xác cho các thao tác của người dùng.

Thông số kỹ thuật của tấm cảm ứng cho màn hình HMI công nghiệp 5.7 inch Yaskawa DX100 126x100mm cáp 6.26mm

1. Kích thước và cấu trúc:

• Kích thước tổng thể: 126mm (rộng) x 100mm (cao)
• Kích thước vùng hoạt động: 5.7 inch (đường chéo)
• Cấu trúc lớp: Gồm lớp trên (màng PET dẫn điện), lớp cách điện (Spacer Layer), lớp dưới (kính cường lực hoặc acrylic cứng) và lớp kết dính.

2. Cáp kết nối:

• Chiều rộng cáp: 6.26mm
• Loại cáp: Cáp phẳng linh hoạt (FFC) hoặc cáp dẹt linh hoạt (FPC)
• Chức năng: Truyền tín hiệu từ tấm cảm ứng đến bộ điều khiển của hệ thống Yaskawa DX100

3. Thông số điện:

• Công nghệ cảm ứng: Điện trở 4 dây
• Điện áp hoạt động: 5V DC
• Điện trở tiếp xúc: 200~900 Ohm
• Độ cách điện: ≥20MΩ ở 25V DC

4. Thông số quang học:

• Độ trong suốt: ≥80%
• Độ mờ: ≤3%

5. Thông số cơ học:

• Lực tác động tối thiểu: 20~150g
• Độ bền: Lên đến 1 triệu lần chạm
• Nhiệt độ hoạt động: -10°C đến 60°C
• Nhiệt độ bảo quản: -20°C đến 70°C

Đặc điểm của tấm cảm ứng cho màn hình HMI công nghiệp 5.7 inch Yaskawa DX100 126x100mm cáp 6.26mm

1. Thiết kế chuyên dụng:

• Kích thước chuẩn: Với kích thước tổng thể 126mm x 100mm, tấm cảm ứng này phù hợp hoàn hảo với màn hình HMI 5.7 inch của Yaskawa DX100, đảm bảo việc lắp đặt dễ dàng và chính xác.
• Cáp kết nối: Cáp rộng 6.26mm được thiết kế để tương thích với hệ thống điều khiển của Yaskawa, đảm bảo truyền tín hiệu ổn định và hiệu quả.

2. Hiệu suất cao:

• Độ nhạy cảm ứng: Sử dụng công nghệ cảm ứng điện trở 4 dây, tấm cảm ứng này phản hồi nhanh chóng và chính xác với các thao tác chạm, ngay cả khi người dùng đeo găng tay hoặc sử dụng bút cảm ứng.
• Độ bền vượt trội: Thiết kế chịu được lên đến 1 triệu lần chạm, phù hợp cho môi trường công nghiệp với tần suất sử dụng cao.

3. Chất liệu và cấu trúc:

• Lớp bề mặt: Màng polyester (PET) trong suốt, chịu được mài mòn và tác động từ môi trường, đảm bảo tuổi thọ và hiệu suất lâu dài.
• Lớp nền: Kính cường lực hoặc acrylic cứng, cung cấp độ bền và bảo vệ các lớp bên trong khỏi va đập và các yếu tố môi trường.

4. Khả năng hoạt động trong môi trường khắc nghiệt:

• Nhiệt độ hoạt động: Từ -10°C đến 60°C, đảm bảo hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Nhiệt độ bảo quản: Từ -20°C đến 70°C, thuận tiện cho việc lưu trữ và vận chuyển.

5. Ứng dụng đa dạng: Tấm cảm ứng này được sử dụng rộng rãi trong các hệ thống giao diện người-máy (HMI) của Yaskawa DX100, cho phép người dùng tương tác và điều khiển robot một cách hiệu quả và chính xác.

6. Tính ổn định và khả năng chống nhiễu:

• Khả năng chống nhiễu tốt: Tấm cảm ứng sử dụng công nghệ điện trở với lớp cách điện chất lượng cao, giúp giảm thiểu nhiễu tín hiệu từ môi trường bên ngoài như từ trường, sóng điện từ hay các thiết bị công nghiệp khác.
• Hoạt động ổn định: Được thiết kế để duy trì hiệu suất ổn định ngay cả trong môi trường có nhiều bụi, độ ẩm cao hoặc rung động mạnh, đảm bảo hệ thống HMI luôn hoạt động chính xác.

Lưu ý khi sử dụng:

• Vệ sinh định kỳ: Sử dụng khăn mềm và dung dịch vệ sinh phù hợp để lau chùi bề mặt, tránh sử dụng hóa chất mạnh có thể làm hỏng lớp dẫn điện.
• Tránh tác động mạnh: Hạn chế sử dụng vật sắc nhọn hoặc lực quá mạnh lên bề mặt cảm ứng để đảm bảo độ bền và hiệu suất của thiết bị.
• Kiểm tra kết nối: Đảm bảo các kết nối điện được thực hiện chính xác và chắc chắn để tránh các sự cố trong quá trình vận hành.

Mục đích sử dụng của tấm cảm ứng cho màn hình HMI công nghiệp 5.7 inch Yaskawa DX100 126x100mm cáp 6.26mm

1. Điều khiển hệ thống robot Yaskawa DX100

• Tấm cảm ứng được tích hợp vào màn hình HMI của bộ điều khiển robot Yaskawa DX100, giúp người vận hành có thể lập trình, giám sát và điều chỉnh hoạt động của robot một cách trực quan.
• Hỗ trợ nhập lệnh thông qua thao tác chạm, giúp điều hướng menu, thiết lập thông số vận hành, và theo dõi trạng thái của robot.

2. Tối ưu hóa giao diện điều khiển trong nhà máy

• Được sử dụng trong các dây chuyền sản xuất tự động hóa để giúp kỹ thuật viên dễ dàng kiểm tra, thiết lập và điều chỉnh thông số của máy móc.
• Hỗ trợ quản lý và điều chỉnh các chế độ hoạt động, tốc độ, và chương trình vận hành của thiết bị.

3. Tương tác với các hệ thống HMI công nghiệp

• Được sử dụng như một giao diện cảm ứng cho các bảng điều khiển HMI, giúp nhân viên vận hành dễ dàng tương tác với hệ thống mà không cần sử dụng bàn phím hay chuột.
• Đảm bảo hoạt động mượt mà, nhanh chóng và chính xác ngay cả trong điều kiện làm việc khắc nghiệt, chẳng hạn như môi trường nhiều bụi bẩn hoặc rung động.

4. Cải thiện hiệu suất và giảm thiểu lỗi vận hành

• Việc sử dụng màn hình cảm ứng giúp tăng tốc độ thao tác, giảm thiểu các sai sót khi nhập lệnh so với phương pháp sử dụng phím cứng.
• Hỗ trợ hiển thị trực quan các thông tin, cảnh báo hoặc lỗi hệ thống, giúp kỹ thuật viên dễ dàng nhận biết và xử lý sự cố.

5. Ứng dụng trong nhiều lĩnh vực công nghiệp

• Được sử dụng trong các nhà máy sản xuất, xưởng cơ khí, hệ thống điều khiển tự động của ngành ô tô, điện tử, gia công kim loại, chế biến thực phẩm…
• Có thể ứng dụng trong các thiết bị y tế, máy CNC, dây chuyền lắp ráp, nơi cần một giao diện cảm ứng để điều khiển máy móc chính xác.

6. Hỗ trợ bảo trì và chẩn đoán hệ thống nhanh chóng

• Tấm cảm ứng giúp kỹ thuật viên kiểm tra trạng thái hoạt động của hệ thống, hiển thị cảnh báo lỗi, giúp xác định nguyên nhân sự cố một cách nhanh chóng.
• Cho phép truy cập vào các tùy chọn bảo trì, hiệu chuẩn hệ thống, và cập nhật phần mềm mà không cần sử dụng bàn phím hoặc thiết bị ngoại vi khác.
• Giúp giảm thời gian dừng máy, nâng cao hiệu suất hoạt động và đảm bảo quá trình bảo trì diễn ra thuận tiện hơn.
