Bảng mã lỗi phần cứng Hardware Fault Codes (HF)
HF04- Low DC bus at power up- may indicate an AC Input or pre-charge problem
HF05- No internal handshake signal from second processor (DSP) at start up
HF06- Unexpected interrupt
HF07- Watchdog failure
HF08- Interrupt crash (code overrun)
HF11- Access to the EEPROM failed- tried to read stored parameter data but failed
HF20- Power stage – code error Tried to read power board and read back erroneous
HF21- Power stage – unrecognized frame size
HF22- Overcurrent detection at power up- possible output short or bridge failure
HF23- DSP software overrun
HF25- DSP Communications failure- communication from main to 2nd processor
HF26- Soft start relay failed to close; or soft start monitor failed; or braking
IGBT short circuit at power up
HF27- Power stage thermistor fault
HF28- Power circuit thermistor 2 or 3 fault Internal fan fault on size 3 only
HF29- Fan failure (current too high – only on drives with a fan)
HF31- Internal Cap Bank Fan failure- check for fan rotation/blockage Size 4 and up
HF32- Power circuit temperature feedback multiplexer failure
Thông tin chi tiết hơn về mã lỗi HF
HF04 – A low DC bus voltage was detected.
HF05 – The Digital Signal Processor (DSP) failed to produce any signal at startup
HF06, HF07, HF08 – While the user code is running, it is continuously checking that the data it is receiving is valid etc. If it detects a problem, it will trip on one of the trips codes HF06, HF07 or HF08.
HF11 – All communication attempts to the EEPROM are denied.
HF20 – A fault was detected on the power board as the Drive was powered up.
HF21 – The DSP reads a voltage from the power PCB to determine the correct Drive kW size. If the voltage is different to an expected value, the Drive will trip.
HF22 – If the drive detects an OI – overcurrent trip on power up, the Drive will trip on HF22 and not OI. Remove drive enable (B4) and motor leads and re-try.
HF23 – The user interface code (DSP based) run on different priority levels and each level has a certain time to complete its tasks. If for some reason the code cannot complete its task within the allotted time the Drive trip.
HF25 – A failure of communications between the DSP and control PCB microprocessor.
HF26 – There is a critical problem of the inrush circuit of the power board.
HF27 – The thermistor has failed or has measured a value out of tolerance.
HF28 – Power circuit thermistor 2 or 3 fault – Internal fan fault on Size 3 only DSP- is Digital Signal Processor – 2nd processor running in conjunction with the main drive processor.
HF29 – If the SK is fitted with a heatsink fan then it is failing and drawing excessive current.
HF29 is typically an indication that the cooling fans at the bottom of the Drive are not spinning. With power off and Drive discharged, one should check into the fan area to check for foreign debris to see that the Fan(s) can spin freely.
HF30 – DCCT wire break trip from power module

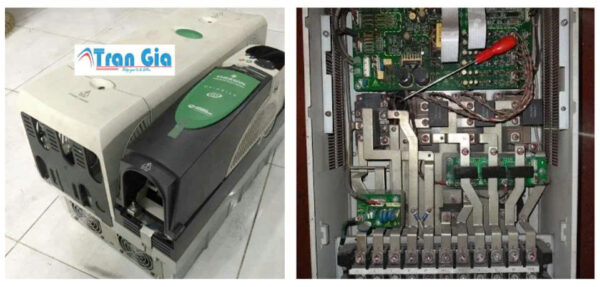

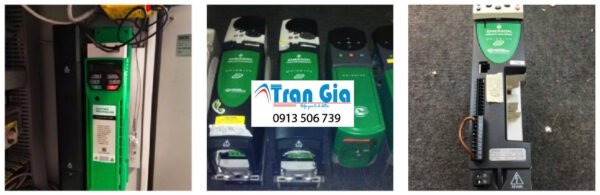

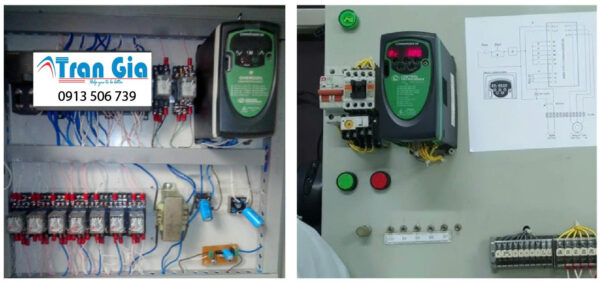

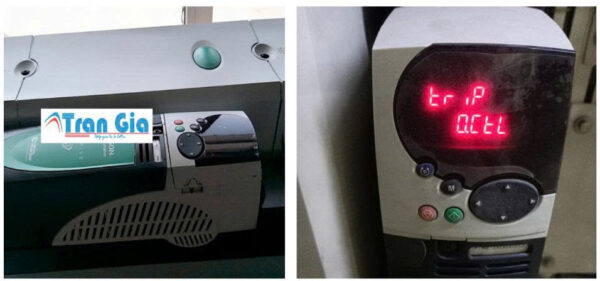

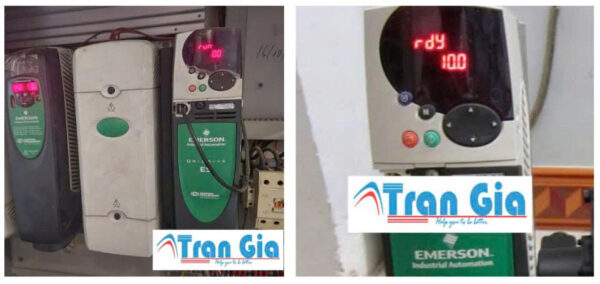

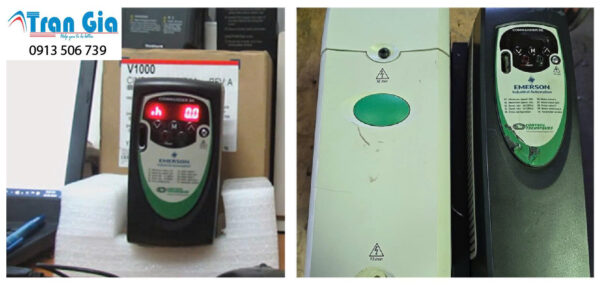

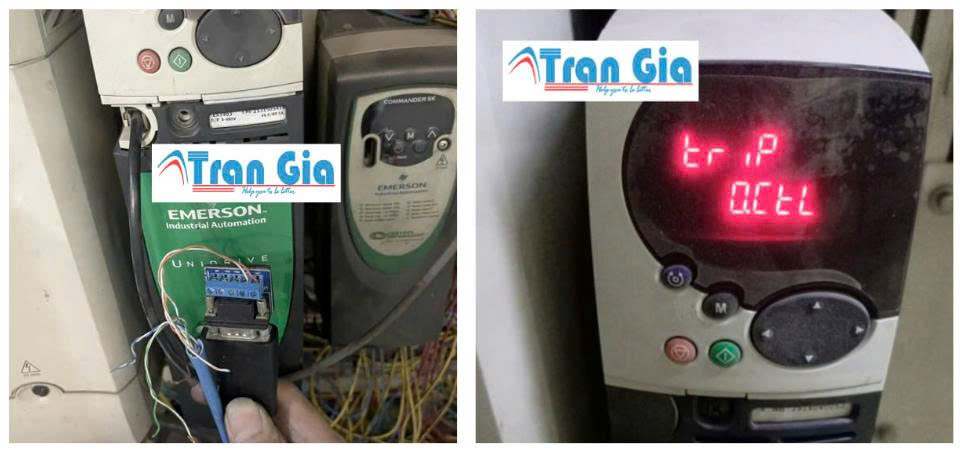

Hình ảnh một số biến tần Emerson đang trong quá trình sửa chữa tại Trần Gia Automation
Bảng mã lỗi biến tần Emerson
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| Trip 1 | Over Voltage | Điện áp DC Bus quá cao | Kiểm tra nguồn, giảm tốc độ giảm tải |
| Trip 2 | Over Current | Dòng điện quá tải | Kiểm tra tải, cáp, động cơ bị kẹt |
| Trip 3 | Heatsink Over Temp | Quá nhiệt tản nhiệt | Kiểm tra quạt làm mát, nhiệt độ môi trường |
| Trip 4 | Control Board Over Temp | Quá nhiệt board điều khiển | Kiểm tra thông gió, bụi bẩn bên trong |
| Trip 5 | Over Speed | Động cơ vượt quá tốc độ cài đặt | Kiểm tra tham số PID hoặc encoder |
| Trip 6 | Instantaneous Over Current | Dòng đột biến | Giảm tốc độ tăng tốc, kiểm tra chập |
| Trip 10 | External Trip | Tín hiệu ngõ vào báo lỗi | Kiểm tra nguồn ngoài hoặc relay lỗi |
| Trip 11 | Motor Thermistor | Quá nhiệt motor (PTC) | Kiểm tra nhiệt độ motor và cảm biến |
| Trip 12 | Start Inhibit | Cấm khởi động | Kiểm tra điều kiện an toàn và cài đặt |
| Trip 13 | Stop Condition | Lỗi dừng khẩn | Kiểm tra các đầu vào STOP khẩn |
| Trip 15 | EEPROM Fault | Lỗi bộ nhớ EEPROM | Reset hoặc cập nhật firmware |
| Trip 24 | Earth Fault | Rò rỉ điện ra đất | Kiểm tra cách điện dây và motor |
| Trip 39 | Supply Phase Loss | Mất pha nguồn đầu vào | Kiểm tra điện áp nguồn 3 pha |
| Trip 40 | Input Phase Asymmetry | Lệch pha đầu vào | Cân bằng lại điện áp pha |
| Trip 41 | Output Phase Loss | Mất pha đầu ra | Kiểm tra dây động cơ, cầu đấu |
| Trip 50 | Internal Fault | Lỗi bên trong biến tần | Thường phải gửi bảo hành hoặc thay thế |
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| Trip 51 | Current Offset Trip | Lỗi lệch dòng cảm biến | Kiểm tra cảm biến dòng, đấu dây motor |
| Trip 52 | Software Fault | Lỗi phần mềm nội bộ | Reset, cập nhật firmware hoặc thay thế |
| Trip 53 | Watchdog Fault | Hệ thống giám sát bị lỗi | Ngắt nguồn, kiểm tra phần cứng |
| Trip 54 | Power Board Fault | Lỗi board công suất | Kiểm tra IGBT, cầu chỉnh lưu |
| Trip 55 | Current Control Trip | Lỗi điều khiển dòng | Kiểm tra tham số PID, thời gian tăng tốc |
| Trip 56 | Output Device Fault | Lỗi thiết bị đầu ra | Kiểm tra relay, contactor ngoài biến tần |
| Trip 57 | Braking Resistor Overload | Điện trở hãm quá tải | Kiểm tra điện trở xả, thời gian hãm |
| Trip 58 | Brake Chopper Fault | Lỗi mạch xả hãm | Kiểm tra tụ DC bus, điện trở |
| Trip 59 | Low DC Bus | Điện áp DC Bus thấp | Kiểm tra nguồn, chỉnh lưu bị lỗi |
| Trip 60 | Internal Communication | Lỗi truyền thông nội bộ | Có thể lỗi bo mạch, cần thay thế |
| Trip 61 | Option Module Fault | Lỗi module mở rộng (IO, Encoder…) | Tháo module mở rộng, kiểm tra lại |
| Trip 62 | Encoder Feedback Loss | Mất tín hiệu encoder | Kiểm tra dây encoder, nguồn 5V, tiếp xúc |
| Trip 63 | Fieldbus Loss | Mất kết nối truyền thông mạng | Kiểm tra cáp mạng, địa chỉ truyền thông |
| Trip 64 | Configuration Error | Cấu hình sai tham số | Nạp lại cấu hình hoặc reset factory |
| Trip 66 | Motor Map Error | Tham số motor không đúng | Nhập lại thông số motor, dùng AutoTune |
| Trip 67 | Motor Stall | Động cơ bị đứng hoặc quá tải | Kiểm tra motor bị kẹt hoặc quá tải cơ học |
| Trip 70 | External Fan Fault | Quạt làm mát không hoạt động | Kiểm tra nguồn quạt, dây cấp điện |
| Trip 73 | STO Active (Safe Torque Off) | Chế độ an toàn kích hoạt | Kiểm tra mạch STO và tín hiệu đầu vào |
| Trip 80 | Drive Reset Required | Cần khởi động lại | Tắt nguồn, kiểm tra lỗi, bật lại |
| Trip 81 | Safety System Fault | Hệ thống an toàn bị lỗi | Kiểm tra mạch an toàn, công tắc, relay |
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| Trip 82 | Safe Torque Off Mismatch | Trạng thái STO không đồng nhất | Kiểm tra 2 kênh STO, tiếp điểm relay an toàn |
| Trip 85 | Power Board Temp Sensor Fault | Lỗi cảm biến nhiệt board công suất | Thay cảm biến hoặc board nguồn |
| Trip 86 | Control PCB Fault | Lỗi bo điều khiển | Cần kiểm tra kỹ thuật sâu, có thể thay board |
| Trip 87 | Invalid Power Module | Gắn sai module công suất | Gỡ và gắn lại đúng mã module |
| Trip 90 | Power Stage Fault | Lỗi mạch công suất (IGBT) | Kiểm tra IGBT, tụ, nguồn cấp |
| Trip 91 | Feedback Device Fault | Lỗi thiết bị phản hồi (encoder, resolver) | Kiểm tra dây encoder, nguồn, đầu nối |
| Trip 92 | Speed Loop Unstable | Vòng điều khiển tốc độ không ổn định | Tuning PID hoặc chạy AutoTune lại |
| Trip 93 | Position Loop Fault | Lỗi vòng điều khiển vị trí | Kiểm tra chế độ vector hoặc servo |
| Trip 94 | Field Weakening Fault | Lỗi giảm từ trường động cơ | Cần cài lại thông số phù hợp |
| Trip 95 | Flash Memory Fault | Lỗi bộ nhớ lưu cấu hình | Reset cấu hình, hoặc nạp lại firmware |
| Trip 96 | User Program Error | Lỗi chương trình người dùng (PLC onboard) | Kiểm tra lại mã PLC onboard (SyPTLite hoặc SyPTPro) |
| Trip 97 | Option Port Fault | Lỗi cổng mở rộng (cổng RJ45, module mạng) | Kiểm tra module truyền thông, cáp |
| Trip 98 | Motor Thermistor Shorted/Open | PTC motor bị hở/mạch | Kiểm tra đấu nối PTC, thay thế cảm biến |
| Trip 99 | Motor Identification Fault | Lỗi khi chạy AutoTune | Kiểm tra thông số motor, dây nối, tải cơ |
| Trip 100 | Communication Timeout | Mất tín hiệu giữa Drive và PLC | Kiểm tra cấu hình truyền thông, cáp |
| Trip 101 | Encoder Calibration Error | Lỗi khi hiệu chỉnh encoder | Kiểm tra chế độ điều khiển, lại auto-tune |
| Trip 102 | Dynamic Brake Fault | Điện trở thắng không hoạt động đúng | Kiểm tra điện trở, mạch xả thắng |
| Trip 104 | Load Error (Servo mode) | Sai tải/định mức motor | Điều chỉnh thông số torque, moment quán tính |
