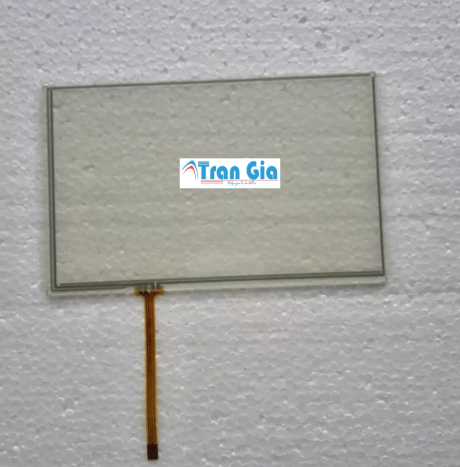

1 Lớp phủ bảo vệ (Top Layer):

Đây là lớp ngoài cùng, đóng vai trò là “lá chắn” cho toàn bộ cấu trúc cảm ứng.

Vật liệu PET được chọn vì tính linh hoạt, độ bền cao, khả năng chống trầy xước và chịu được các tác động vật lý thông thường.

Độ trong suốt của lớp này là yếu tố quan trọng, đảm bảo hình ảnh hiển thị từ màn hình LCD bên dưới không bị mờ hoặc biến dạng.

Một số loại lớp phủ còn được xử lý bề mặt để tăng cường khả năng chống bám vân tay hoặc giảm độ chói.

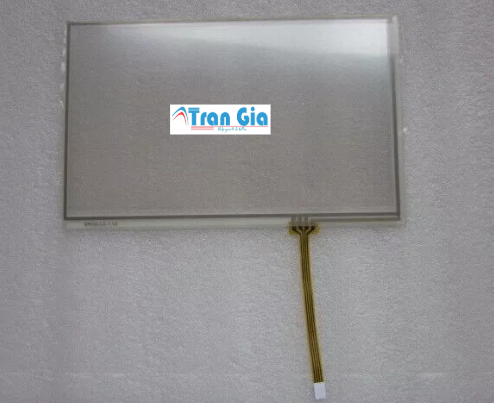

2 Lớp dẫn điện trên (Top Conductive Layer):

Lớp ITO (Indium Tin Oxide) được sử dụng rộng rãi vì tính dẫn điện tốt và độ trong suốt cao.

Quá trình phủ ITO đòi hỏi công nghệ cao để đảm bảo độ đồng đều và độ dày chính xác, ảnh hưởng trực tiếp đến độ nhạy và độ chính xác của cảm ứng.

Lớp này thường được kết nối với các dây mạch điện ở các cạnh của tấm cảm ứng.

3 Lớp cách điện (Spacer Dots):

Các chấm cách điện này có kích thước cực kỳ nhỏ, thường chỉ vài micromet.

Chúng được phân bố đều trên bề mặt lớp dẫn điện dưới, tạo ra một khoảng cách đồng đều giữa hai lớp dẫn điện.

Chức năng chính là ngăn chặn sự tiếp xúc ngẫu nhiên giữa hai lớp dẫn điện khi không có tác động từ người dùng.

Vật liệu của các chấm cách điện phải có tính chất cách điện tốt, và độ bền cao.

4 Lớp dẫn điện dưới (Bottom Conductive Layer):

Tương tự như lớp dẫn điện trên, lớp này cũng được phủ ITO.

Lớp này được gắn vào lớp đế, tạo nên một cấu trúc vững chắc.

Cũng như lớp dẫn điện trên, lớp này cũng được kết nối với các dây mạch điện.

5 Lớp đế (Bottom Layer):

Lớp đế đóng vai trò là nền tảng cho toàn bộ cấu trúc cảm ứng.

Vật liệu thường được sử dụng là kính hoặc nhựa cứng, tùy thuộc vào yêu cầu về độ bền và độ mỏng của thiết bị.

Lớp đế phải có độ phẳng cao, để đảm bảo độ chính xác của cảm ứng.

6 Nguyên lý hoạt động chi tiết:

• Khi người dùng chạm vào màn hình, lực tác động sẽ làm biến dạng lớp phủ bảo vệ và lớp dẫn điện trên.
• Tại điểm chạm, hai lớp dẫn điện (trên và dưới) tiếp xúc với nhau, tạo ra một điểm kết nối điện.
• Bộ điều khiển của màn hình sẽ đo sự thay đổi điện trở tại điểm kết nối này bằng cách gửi điện áp qua các dây dẫn ở các cạnh của tấm cảm ứng.
• Bằng cách phân tích sự thay đổi điện trở theo hai trục X và Y, bộ điều khiển sẽ tính toán và xác định chính xác vị trí chạm trên màn hình.
• Với màn hình 4 dây, điện áp được đặt lên một lớp, và lớp còn lại được sử dụng để đo điện áp. Với màn hình 5 dây, một lớp được sử dụng để cung cấp cả điện áp và để đo.

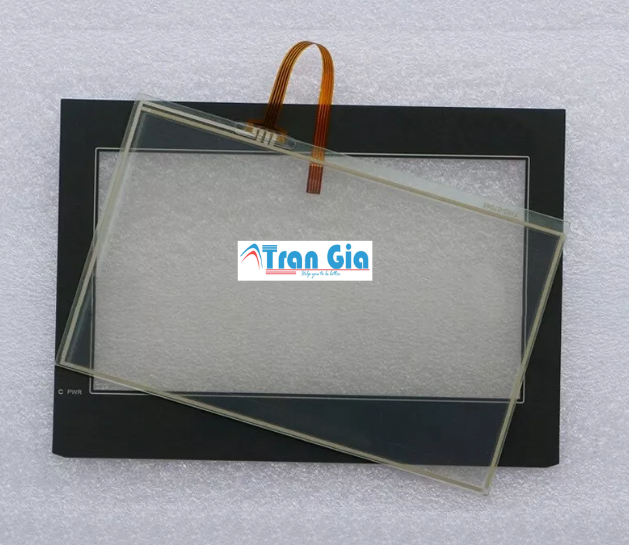

1. Công nghệ cảm ứng điện trở (Resistive Touch Technology) – Chi tiết và ứng dụng:

• Nguyên lý hoạt động:
  • Cảm ứng điện trở hoạt động bằng cách đo sự thay đổi điện trở khi hai lớp dẫn điện trong suốt tiếp xúc với nhau.
  • Khi người dùng chạm vào màn hình, lớp trên cùng linh hoạt bị ấn xuống, tạo ra sự tiếp xúc với lớp dưới.
  • Bộ điều khiển sẽ đo điện áp tại các điểm tiếp xúc để xác định vị trí chạm.
• Ưu điểm trong môi trường công nghiệp:
  • Độ tin cậy cao trong môi trường có bụi bẩn, dầu mỡ, hoặc chất lỏng.
  • Không bị ảnh hưởng bởi các nhiễu điện từ, đảm bảo hoạt động ổn định.
  • Khả năng hoạt động tốt trong điều kiện nhiệt độ và độ ẩm biến đổi.
  • Ứng dụng trong các môi trường nhà máy, sản xuất, chế biến, nơi mà sự ổn định và độ bền là yếu tố quan trọng.

2. Độ bền vật lý và khả năng chống chịu – Vật liệu và thử nghiệm:

• Vật liệu lớp phủ PET:
  • PET có khả năng chống trầy xước, chịu được các tác động vật lý thông thường, và chống lại một số hóa chất nhẹ.
  • Độ trong suốt quang học cao, đảm bảo hình ảnh hiển thị rõ ràng.
• Cấu trúc nhiều lớp:
  • Các lớp được liên kết bằng các chất kết dính chuyên dụng, tạo ra một cấu trúc chắc chắn và bền bỉ.
  • Các thử nghiệm về độ bền rung động, sốc và nhiệt độ được thực hiện để đảm bảo màn hình hoạt động ổn định trong các điều kiện khắc nghiệt.
• Khả năng chống chịu:
  • Khả năng chịu được sự thay đổi nhiệt độ đột ngột, và môi trường độ ẩm cao.

3. Khả năng tương thích với môi trường công nghiệp – Tiêu chuẩn và ứng dụng:

• Tiêu chuẩn IP:
  • Một số model đạt tiêu chuẩn IP (Ingress Protection), cho biết khả năng chống bụi và nước.
  • Ví dụ, IP65 cho phép màn hình hoạt động trong môi trường có bụi và tia nước.
• Ứng dụng trong các ngành công nghiệp:
  • Sử dụng trong các hệ thống điều khiển máy móc, hệ thống tự động hóa, và hệ thống giám sát quy trình.
  • Phù hợp cho các ngành công nghiệp như sản xuất, hóa chất, thực phẩm và đồ uống.

4. Khả năng tương tác và độ chính xác – Phản hồi và độ nhạy:

• Phản hồi cảm ứng:
  • Phản hồi âm thanh hoặc hình ảnh giúp người dùng xác nhận thao tác chạm, đặc biệt quan trọng trong môi trường ồn ào.
  • Đảm bảo người vận hành nhận được tín hiệu xác thực.
• Độ chính xác:
  • Độ chính xác đủ để thao tác các nút và điều khiển trên giao diện HMI, mặc dù không cao bằng cảm ứng điện dung.
  • Độ nhạy của cảm ứng điện trở phụ thuộc vào lực ấn.
• Khả năng tương thích với găng tay:
  • Đây là ưu điểm quan trọng trong các ngành công nghiệp đòi hỏi người lao động phải đeo găng tay bảo hộ.

5. Vật liệu cấu tạo và thiết kế – Lớp dẫn điện và lớp đế:

• Lớp dẫn điện ITO:
  • ITO (Indium Tin Oxide) có độ dẫn điện tốt và độ trong suốt cao, đảm bảo hiển thị hình ảnh rõ ràng.
  • Quá trình phủ ITO được kiểm soát chặt chẽ để đảm bảo độ đồng đều và độ dày chính xác.
• Lớp đế:
  • Lớp đế thường làm từ kính hoặc nhựa kỹ thuật, cung cấp sự ổn định và độ bền cơ học.
  • Đảm bảo sự cứng cáp cho toàn bộ cấu tạo màn hình.

6. Tính kinh tế và khả năng bảo trì – Chi phí và thay thế:

• Chi phí sản xuất và bảo trì:
  • Công nghệ cảm ứng điện trở có chi phí sản xuất thấp hơn so với các công nghệ khác, giúp giảm giá thành sản phẩm.
  • Việc bảo trì và thay thế linh kiện cũng đơn giản và chi phí thấp.
• Linh kiện thay thế:
  • Linh kiện thay thế cho màn hình Xinje thường có sẵn trên thị trường, giúp việc bảo trì và sửa chữa dễ dàng hơn.
• Khả năng tùy chỉnh:
  • Một số nhà sản xuất có thể cung cấp các tùy chỉnh về kích thước, lớp phủ, và các thông số kỹ thuật khác để phù hợp với yêu cầu cụ thể của ứng dụng.

1. Điều khiển và vận hành máy móc – Tối ưu hóa quy trình sản xuất:

• Tương tác trực tiếp:
  • Tấm cảm ứng cho phép người vận hành tương tác trực tiếp với máy móc, loại bỏ sự phức tạp của các bảng điều khiển truyền thống.
  • Các biểu tượng và giao diện đồ họa trực quan giúp người vận hành dễ dàng nắm bắt trạng thái hoạt động của máy móc.
• Tùy chỉnh linh hoạt:
  • Cho phép tùy chỉnh các thông số hoạt động của máy móc một cách linh hoạt, phù hợp với từng giai đoạn sản xuất.
  • Việc thay đổi cài đặt nhanh chóng giúp giảm thiểu thời gian ngừng hoạt động và tăng hiệu suất.
• Giảm thiểu sai sót:
  • Giao diện số hóa giúp giảm thiểu sai sót do thao tác thủ công, đặc biệt trong các quy trình phức tạp.
  • Các cảnh báo và xác nhận thao tác giúp người vận hành tránh được những sai lầm nghiêm trọng.

2. Giám sát và hiển thị thông tin – Phân tích dữ liệu thời gian thực:

• Hiển thị trực quan:
  • Hiển thị các thông số quan trọng như nhiệt độ, áp suất, tốc độ, và sản lượng một cách trực quan.
  • Sử dụng biểu đồ và đồ thị để người vận hành dễ dàng theo dõi xu hướng và phát hiện các bất thường.
• Cảnh báo và thông báo:
  • Hiển thị các cảnh báo và thông báo lỗi ngay lập tức, giúp người vận hành nhanh chóng xác định và khắc phục sự cố.
  • Ghi lại lịch sử cảnh báo để phân tích và cải thiện quy trình.
• Phân tích dữ liệu:
  • Cho phép người vận hành phân tích dữ liệu thời gian thực để đánh giá hiệu suất hoạt động và tối ưu hóa quy trình sản xuất.
  • Dữ liệu được thu thập có thể được sử dụng để dự đoán và ngăn ngừa các sự cố tiềm ẩn.

3. Tự động hóa quy trình sản xuất – Tích hợp hệ thống:

• Lập trình và điều khiển:
  • Cho phép người vận hành lập trình và điều khiển các quy trình tự động hóa thông qua giao diện trực quan.
  • Tích hợp với các hệ thống điều khiển khác như PLC (Programmable Logic Controller) để tạo ra một hệ thống tự động hóa hoàn chỉnh.
• Giám sát và kiểm soát:
  • Cho phép theo dõi và kiểm soát các bước trong quy trình sản xuất tự động, đảm bảo hoạt động ổn định và hiệu quả.
  • Điều chỉnh các thông số tự động hóa một cách linh hoạt để đáp ứng các yêu cầu sản xuất thay đổi.
• Tối ưu hóa quy trình:
  • Giúp tối ưu hóa quy trình sản xuất bằng cách tự động hóa các tác vụ lặp đi lặp lại và giảm thiểu sự can thiệp của con người.

4. Thu thập và ghi nhận dữ liệu – Quản lý dữ liệu hiệu quả:

• Nhập và lưu trữ dữ liệu:
  • Cho phép người vận hành nhập dữ liệu và ghi nhận các thông tin quan trọng như số lượng sản phẩm, thời gian hoạt động, và các thông số kỹ thuật.
  • Lưu trữ dữ liệu hoạt động một cách có hệ thống để phục vụ cho việc phân tích và báo cáo.
• Tạo báo cáo:
  • Tạo ra các báo cáo thống kê và biểu đồ để đánh giá hiệu suất hoạt động, xác định các điểm yếu và cải thiện quy trình.
  • Dữ liệu được sử dụng để truy xuất nguồn gốc sản phẩm khi cần.
• Quản lý dữ liệu:
  • Dữ liệu được sử dụng để quản lý bảo trì và sửa chữa thiết bị, nhằm giảm thời gian chết của máy móc.

5. Giao diện người-máy (HMI) trong các ứng dụng công nghiệp – Nâng cao hiệu quả làm việc:

• Giao diện thân thiện:
  • Cung cấp một giao diện trực quan và dễ sử dụng, giúp người vận hành nhanh chóng làm quen và thao tác.
  • Giảm thiểu thời gian đào tạo và nâng cao hiệu quả làm việc.
• An toàn và hiệu quả:
  • Tạo ra một môi trường làm việc an toàn và hiệu quả hơn bằng cách giảm thiểu sai sót và cung cấp thông tin kịp thời.
  • Giảm thiểu sự mệt mỏi cho người vận hành.
• Tích hợp hệ thống:
  • HMI cho phép tích hợp nhiều hệ thống khác nhau vào một màn hình duy nhất.

6. Ứng dụng trong nhiều ngành công nghiệp – Tính linh hoạt và đa dạng:

• Ngành sản xuất:
  • Điều khiển máy móc, giám sát quy trình sản xuất, và thu thập dữ liệu sản xuất.
• Ngành chế biến thực phẩm:
  • Kiểm soát nhiệt độ, độ ẩm, và các thông số khác trong quy trình chế biến.
  • Đảm bảo vệ sinh an toàn thực phẩm.
• Ngành hóa chất và dược phẩm:
  • Kiểm soát các phản ứng hóa học, giám sát các thông số quan trọng, và đảm bảo an toàn trong quá trình sản xuất.
  • Đảm bảo các quy trình sản xuất được tuân thủ nghiêm ngặt.
• Ngành năng lượng:
  • Giám sát và điều khiển các hệ thống điện, nước, và khí đốt.
