TRAN GIA Automation chúng tôi cung cấp Chuyên sửa màn hình Siemens KTP1200, sửa gấp lấy ngay trong ngày với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Những lợi thế mà chúng tôi đang có trong lĩnh vực sửa chữa màn hình HMI

– Đội ngũ kỹ thuật tay nghề cao, có nhiều năm kinh nghiệm thực tế trong ngành tự động hóa, đặc biệt là sửa chữa các dòng màn hình HMI của Siemens, Mitsubishi, Delta, Proface, Weintek, v.v.

– Xưởng sửa chữa được đầu tư hệ thống thiết bị đo đạc, kiểm tra hiện đại, hỗ trợ tối đa việc phát hiện lỗi và xử lý chính xác các sự cố từ phần cứng đến phần mềm.

– Kho linh kiện thay thế luôn sẵn sàng với các dòng IC, màn cảm ứng, màn hiển thị LCD, cáp kết nối… của hầu hết các thương hiệu, giúp rút ngắn thời gian chờ và đảm bảo tiến độ vận hành của khách hàng.

– Đối với các trường hợp màn hình bị mất chương trình hoặc lỗi phần mềm hệ thống, sau khi sửa chữa chúng tôi hỗ trợ nạp lại chương trình gốc theo đúng phiên bản ban đầu, giúp thiết bị hoạt động ổn định như cũ mà khách hàng không cần phải thao tác lại.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens Simatic KTP1200

Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens Simatic KTP1200 trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

• Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens Simatic KTP1200 giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
• Kiểm tra xem màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị vỡ, bể hay cong vênh hay không?
• Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens Simatic KTP1200  có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
• Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị cháy nổ không?
• Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens Simatic KTP1200  có bị hỏng, chạm hay đứt ở đâu không?
• Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens Simatic KTP1200  nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
• Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
  Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

Bảng mã lỗi màn hình Siemens KTP1200

Nguyên nhân và hướng khắc phục lỗi màn hình Siemens KTP1200

1. Màn hình không lên nguồn

• Nguyên nhân:
  • Mất nguồn cấp (thường là 24VDC)
  • Dây nguồn bị đứt, lỏng, hoặc sai cực
  • Hư bo nguồn trong HMI
• Khắc phục:
  • Kiểm tra nguồn cấp 24VDC bằng đồng hồ đo
  • Kiểm tra dây đấu nguồn, đầu cos, jack nguồn
  • Nếu có nguồn nhưng không lên, có thể cần sửa nguồn hoặc thay HMI

2. Màn hình treo logo “Siemens”, không vào giao diện chính

• Nguyên nhân:
  • Lỗi chương trình trong HMI
  • Lỗi hệ điều hành (firmware)
  • Có thẻ nhớ hoặc USB chứa file khởi động lỗi
• Khắc phục:
  • Rút thẻ nhớ hoặc USB ra và khởi động lại
  • Dùng phần mềm ProSave để reset hoặc cập nhật firmware
  • Nạp lại chương trình HMI từ phần mềm TIA Portal

3. Không giao tiếp được với PLC

• Nguyên nhân:
  • Sai địa chỉ IP hoặc subnet
  • Cáp mạng bị đứt, lỏng hoặc lỗi
  • Sai cấu hình trong TIA Portal
• Khắc phục:
  • Kiểm tra IP HMI và PLC phải cùng dải mạng
  • Kiểm tra cáp mạng và switch trung gian
  • Kiểm tra lại cấu hình kết nối trong Device Configuration
  • Đảm bảo HMI tag được liên kết đúng với PLC

4. Cảm ứng không nhấn được hoặc lệch vị trí

• Nguyên nhân:
  • Màng cảm ứng bị lỗi, hư sau thời gian dài
  • Ẩm, bụi hoặc va đập mạnh
• Khắc phục:
  • Thử hiệu chỉnh lại cảm ứng (Calibration)
  • Nếu không thao tác được, cần thay màng cảm ứng (touch panel)

5. Không tải được chương trình từ TIA Portal

• Nguyên nhân:
  • Sai cổng hoặc IP
  • Máy tính không nhận thiết bị qua Ethernet
  • Dùng sai phiên bản phần mềm
• Khắc phục:
  • Dùng phần mềm Automation Device Configuration để quét địa chỉ IP HMI
  • Kiểm tra địa chỉ IP trên TIA Portal khớp với HMI
  • Dùng đúng phiên bản TIA Portal phù hợp với firmware HMI
  • Dùng phần mềm ProSave để nạp chương trình qua Ethernet hoặc USB nếu không tải trực tiếp được

6. Màn hình trắng, sọc hoặc lỗi hiển thị

• Nguyên nhân:
  • Lỗi phần cứng: hỏng LCD, IC hiển thị
  • Cáp kết nối màn hình bị lỏng
  • Hư bo mạch sau va đập hoặc ẩm
• Khắc phục:
  • Tháo và kiểm tra lại cáp màn hình nếu có kinh nghiệm
  • Nếu hư LCD, cần thay panel hoặc gửi sửa

7. Màn hình tự khởi động lại hoặc chạy chập chờn

• Nguyên nhân:
  • Nguồn điện không ổn định hoặc bị sụt áp
  • Chương trình quá nặng gây tràn bộ nhớ
  • Lỗi phần cứng như tụ nguồn hoặc chip nhớ
• Khắc phục:
  • Kiểm tra nguồn cấp đảm bảo 24VDC ổn định
  • Tối ưu lại chương trình (giảm số lượng hình ảnh, script, tag…)
  • Nếu không khắc phục được, thử reset hoặc nạp firmware mới bằng ProSave

Khuyến nghị sử dụng HMI Siemens KTP1200 ổn định

• Dùng nguồn chất lượng, đủ dòng, có lọc nhiễu.
• Sao lưu chương trình định kỳ để dễ dàng phục hồi.
• Tránh lắp đặt HMI ở môi trường ẩm, bụi hoặc nhiệt độ cao.
• Luôn cập nhật phần mềm TIA Portal và firmware mới nhất tương thích với thiết bị.

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Đặc biệt, chúng tôi chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  chúng tôi luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Trần Gia Automation có trang bị cho các kỹ sư một hệ thống bao gồm máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng

Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI

• Tấm cảm ứng, Mặt cảm ứng màn hình tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch
• Bàn phím HMI , Keypad
• Tấm nền LCD hiển thị màn hình Proface tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
• Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình

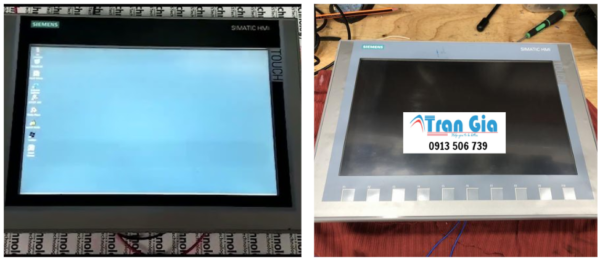

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Dịch vụ của TRAN GIA Sửa màn hình HMI các hãng

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Quy trình sửa màn Hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia chuyên sửa màn hình Siemens KTP1200, sửa gấp lấy ngay trong ngày

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
