TRAN GIA Automation chúng tôi chuyên cung cấp tấm cảm ứng màn hình HMI Conch bảo hành 12 tháng, ngoài ra chúng tôi Chuyên thay tấm cảm ứng cho Màn hình HMI Conch 780 bị lệch cảm ứng uy tín, linh kiện chính hãng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Nguyên nhân và cách khắc phục tấm cảm ứng cho Màn hình HMI Conch 780 bị lệch cảm ứng

1. Dấu hiệu nhận biết tấm cảm ứng bị lệch

• Khi chạm vào một vị trí nhưng màn hình lại nhận ở vị trí khác.

• Các nút bấm ảo trên màn hình khó thao tác chính xác, phải bấm lệch sang bên mới nhận lệnh.

• Một số vùng trên màn hình phản hồi chậm hoặc không phản hồi.

• Giao diện vận hành trở nên khó sử dụng, dễ gây nhầm lẫn khi nhập lệnh.

2. Nguyên nhân tấm cảm ứng bị lệch

• Hiệu chuẩn cảm ứng bị sai: Trong quá trình sử dụng, màn hình có thể bị mất cân chỉnh (calibration), khiến điểm chạm không trùng vị trí thực.

• Lỗi phần mềm HMI: File cấu hình cảm ứng bị lỗi, hoặc chương trình điều khiển cảm ứng hoạt động không ổn định.

• Hư hỏng tấm cảm ứng (Touch Panel): Lớp điện trở hoặc điện dung bên trong tấm cảm ứng bị lão hóa, trầy xước hoặc chập mạch.

• Nhiễu điện: Tác động từ môi trường hoặc thiết bị điện công suất lớn xung quanh gây sai lệch tín hiệu cảm ứng.

• Cáp tín hiệu lỏng hoặc oxy hóa: Đầu nối giữa tấm cảm ứng và bo mạch HMI bị lỏng, gỉ sét hoặc đứt ngầm.

3. Cách khắc phục lỗi lệch cảm ứng

• Hiệu chuẩn lại cảm ứng:

  • Vào chế độ Calibration trong phần cài đặt của HMI, làm theo hướng dẫn để chạm đúng vị trí các điểm hiệu chỉnh.

  • Sau khi hiệu chuẩn, khởi động lại HMI để áp dụng cấu hình mới.

• Kiểm tra phần mềm và chương trình:

  • Nạp lại chương trình điều khiển hoặc file cấu hình cảm ứng.

  • Cập nhật firmware nếu nhà sản xuất có bản mới.

• Vệ sinh và kiểm tra cáp kết nối:

  • Tháo mặt kính cảm ứng, làm sạch bụi bẩn ở đầu cáp FPC.

  • Đảm bảo cáp gắn chặt và không bị oxy hóa.

• Thay tấm cảm ứng mới:

  • Nếu tấm cảm ứng đã bị hỏng vật lý hoặc trầy xước nghiêm trọng, giải pháp tốt nhất là thay mới để đảm bảo độ nhạy và độ chính xác.

• Giảm nhiễu điện:

  • Đặt HMI cách xa thiết bị gây nhiễu cao như biến tần, động cơ lớn, hoặc lắp thêm bộ lọc nhiễu.

Các dòng màn hình Conch chúng tôi nhận sửa chữa

 Chúng tôi chuyên nhận sửa chữa – bảo trì – thay thế linh kiện cho tất cả các model màn hình HMI Conch

• Conch CH070, CH100, CH121, CH150, CH190

• Conch CH043, CH050, CH070HE, CH070ME

• Conch CH1000, CH1210, CH1500, CH1900

• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị hư bo nguồn, bo công suất, bo CPU.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị bị nổ tụ, nổ bo mạch.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI HMI Conch 780  mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị hỏng chương trình, lỗi kết nối,…

Trình tự các bước thay tấm cảm ứng màn hình HMI Conch 780

1. Chuẩn bị dụng cụ và linh kiện

• Tấm cảm ứng mới đúng loại và kích thước cho HMI Conch 780.

• Tua vít (4 cạnh hoặc dẹt tùy loại ốc của máy).

• Dao mỏng hoặc nhíp để tách tấm cảm ứng.

• Găng tay chống tĩnh điện và vòng đeo chống tĩnh điện.

• Khăn mềm, cồn IPA 99% để vệ sinh.

2. Tắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn cấp vào HMI.

• Tháo HMI ra khỏi tủ điện hoặc giá đỡ.

• Đặt thiết bị lên bàn làm việc sạch sẽ, có đệm chống trượt và chống tĩnh điện.

3. Mở vỏ HMI

• Tháo toàn bộ ốc ở mặt sau để tách phần vỏ sau.

• Cẩn thận nhấc vỏ để tránh làm đứt các dây nối giữa bảng mạch và màn hình.

4. Tháo tấm cảm ứng cũ

• Tìm cáp tín hiệu của tấm cảm ứng (thường là cáp FFC hoặc FPC) và rút nhẹ ra khỏi socket.

• Dùng dao mỏng hoặc nhíp cẩn thận tách tấm cảm ứng khỏi mặt LCD (thường được dán bằng băng keo 2 mặt mỏng).

• Tránh làm xước bề mặt LCD bên dưới.

5. Lắp tấm cảm ứng mới

• Vệ sinh bề mặt LCD bằng khăn mềm và cồn IPA để loại bỏ bụi.

• Đặt tấm cảm ứng mới căn chỉnh chính xác với viền LCD.

• Dán lại bằng băng keo 2 mặt mỏng (nếu cần).

• Gắn lại cáp tín hiệu vào socket và đảm bảo tiếp xúc chắc chắn.

6. Lắp lại vỏ HMI

• Đặt lại vỏ sau và siết ốc đều tay, tránh siết quá mạnh gây nứt nhựa.

• Kiểm tra lại toàn bộ kết nối trước khi cấp nguồn.

7. Kiểm tra và hiệu chỉnh

• Cấp nguồn cho HMI và vào chế độ calibrate (hiệu chỉnh cảm ứng).

• Thử bấm các vị trí góc, cạnh, giữa để kiểm tra độ chính xác.

• Nếu cảm ứng chuẩn và không lệch, quá trình thay thế đã hoàn tất.

Những lỗi thường gặp khác màn hình HMI Conch

1. Lỗi nguồn không lên màn hình

• Nguyên nhân:

  • Adapter/nguồn cấp hỏng hoặc điện áp không ổn định

  • Cầu chì bảo vệ bên trong HMI đứt

  • Mạch nguồn bên trong cháy linh kiện (tụ, IC nguồn, diode)

• Cách khắc phục:

  • Kiểm tra điện áp đầu vào bằng đồng hồ đo

  • Thay nguồn mới đúng thông số

  • Sửa hoặc thay thế linh kiện nguồn hỏng

2. Lỗi cảm ứng không nhận thao tác

• Nguyên nhân:

  • Tấm cảm ứng (Touch Panel) bị mòn, nứt hoặc oxy hóa

  • Cáp kết nối từ cảm ứng về main lỏng hoặc hỏng

  • Driver cảm ứng bị lỗi

• Cách khắc phục:

  • Thay tấm cảm ứng mới

  • Kiểm tra và gắn lại cáp kết nối

  • Nạp lại firmware/driver cảm ứng

3. Màn hình hiển thị mờ hoặc loang màu

• Nguyên nhân:

  • Đèn nền LED/LCD yếu hoặc cháy

  • Mạch điều khiển đèn nền hỏng

• Cách khắc phục:

  • Thay LED nền

  • Sửa hoặc thay board mạch điều khiển đèn nền

4. Lỗi không giao tiếp được với PLC

• Nguyên nhân:

  • Cáp truyền thông hỏng, lỏng hoặc sai loại

  • Sai cấu hình cổng truyền thông trong HMI

  • PLC hoặc module truyền thông hỏng

• Cách khắc phục:

  • Thay cáp truyền thông đúng chuẩn

  • Kiểm tra và thiết lập lại thông số truyền thông (baud rate, parity, data bit…)

  • Test PLC bằng thiết bị khác

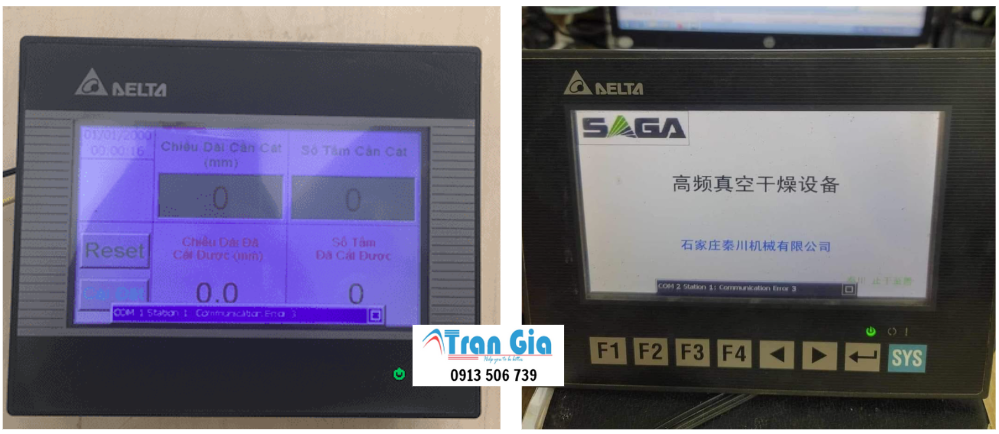

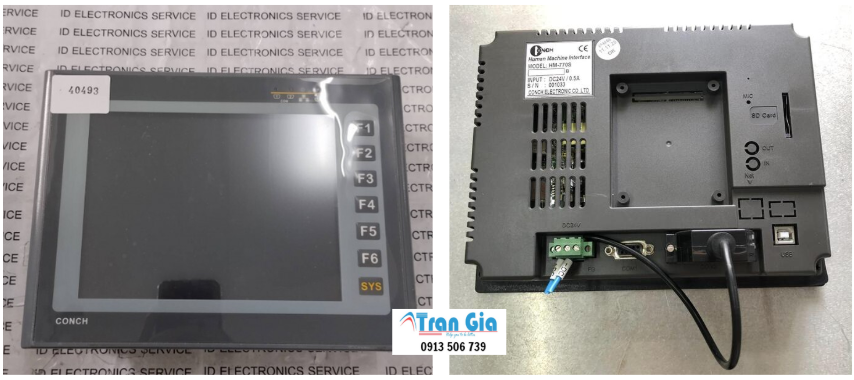

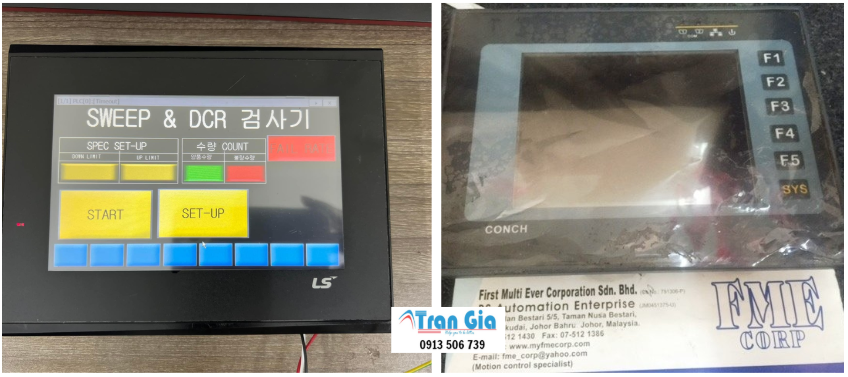

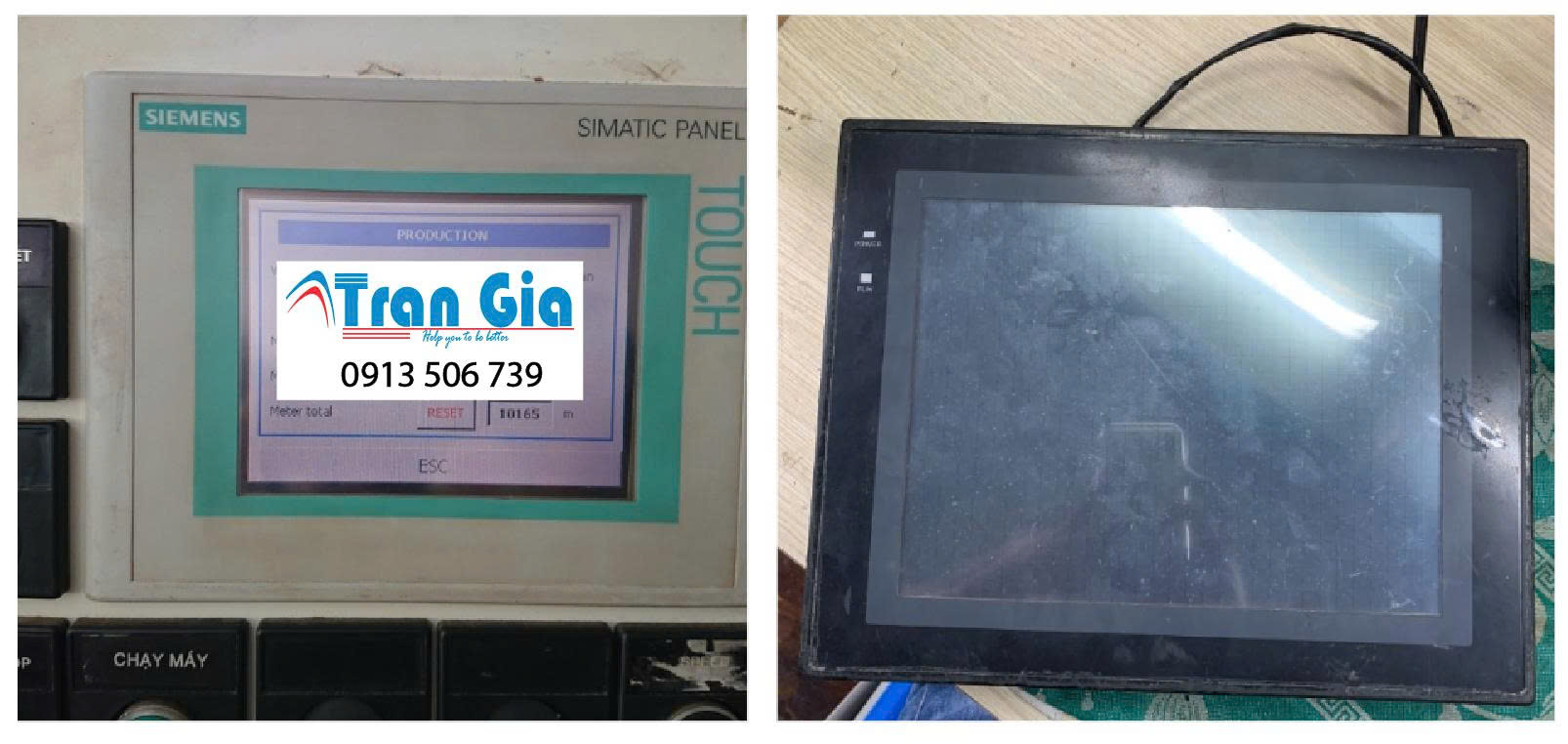

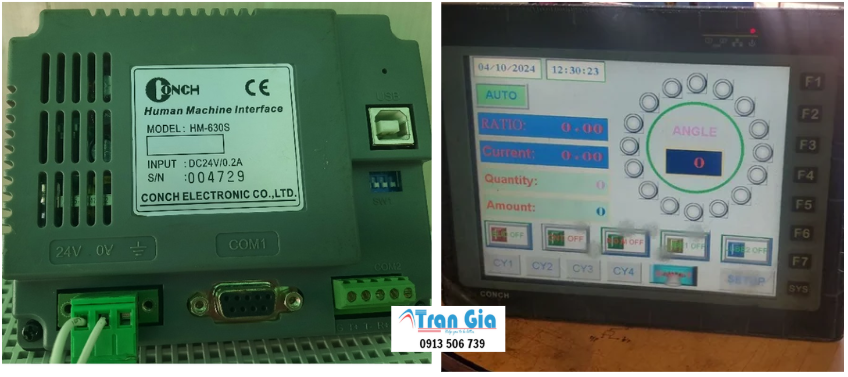

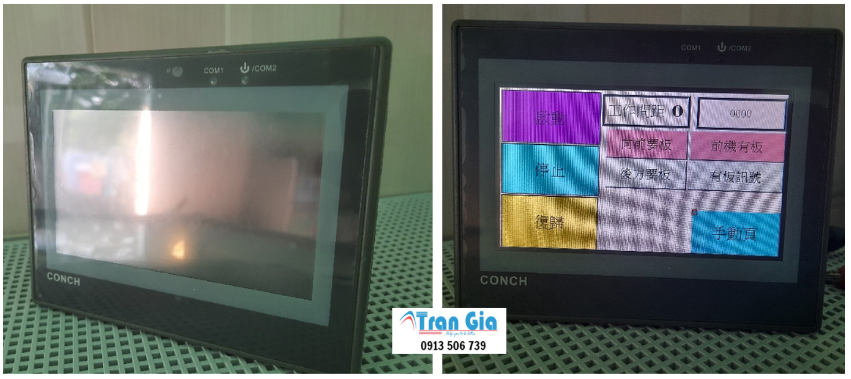

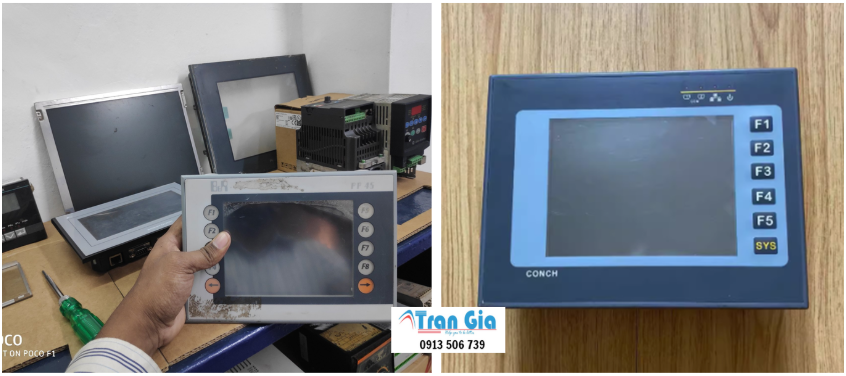

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Quy trình sửa màn hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
