Mô tả sản phẩm

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Chuyên thay tấm cảm ứng cho màn hình HMI Panasonic bảo hành 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

TRAN GIA chung tâm chuyên cung cấp màn hình Panasonic full box bảo hành 12 tháng

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Trung tâm màn hình HMI sửa lấy ngay trong ngày tại Tp Hồ Chí Minh uy tín

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Chuyên thay tấm cảm ứng cho màn hình HMI Panasonic bảo hành 6 tháng

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

Chuyên nhận sửa chữa màn hình HMI M2I XTOP với linh kiện chính hãng

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Chuyên nhận sửa chữa màn hình HMI M2I XTOP

Dấu hiệu cần thay tấm cảm ứng màn hình HMI

1. Màn hình cảm ứng bị liệt, không nhận thao tác

Khi chạm vào màn hình nhưng không có phản hồi, không thể thao tác điều khiển.
Tình trạng liệt có thể xảy ra trên toàn bộ màn hình hoặc chỉ một số khu vực nhất định.
Nguyên nhân có thể do cảm ứng bị lỗi, dây cáp kết nối bị đứt, hoặc linh kiện bên trong bị hỏng.

2. Cảm ứng bị lệch, không đúng vị trí khi chạm

Khi nhấn vào một điểm trên màn hình, nhưng hệ thống lại nhận lệnh ở vị trí khác.
Gây khó khăn khi điều khiển, đặc biệt là các thao tác yêu cầu độ chính xác cao.
Nguyên nhân có thể do tấm cảm ứng bị lỗi căn chỉnh, hư hỏng sau thời gian dài sử dụng.

3. Màn hình bị loạn cảm ứng, tự bấm lung tung

Màn hình tự động kích hoạt các chức năng dù không có ai thao tác.
Khi chạm vào một vị trí, hệ thống có thể nhận nhiều lệnh không mong muốn.
Thường xảy ra do mạch cảm ứng bị lỗi, nhiễu tín hiệu hoặc hư hỏng do tác động vật lý.

4. Bề mặt cảm ứng bị trầy xước, nứt vỡ do va đập

Xuất hiện vết xước sâu, ảnh hưởng đến độ nhạy của cảm ứng.
Màn hình bị nứt hoặc vỡ làm mất khả năng hiển thị hoặc gây nguy hiểm khi sử dụng.
Nguyên nhân do va đập mạnh, rơi vỡ, hoặc tác động từ môi trường làm việc khắc nghiệt.

5. Một số điểm trên màn hình không phản hồi khi chạm

Có những khu vực trên màn hình bị chết cảm ứng, không nhận thao tác dù các phần khác vẫn hoạt động.
Gây bất tiện khi sử dụng, đặc biệt nếu những điểm này nằm ở vị trí quan trọng.
Nguyên nhân có thể do hư hỏng lớp cảm ứng, tiếp xúc kém hoặc lỗi phần cứng bên trong.

Mục đích sử dụng của màn hình HMI Panasonic

1. Hiển thị và giám sát dữ liệu

Cho phép hiển thị trạng thái hoạt động của máy móc theo thời gian thực.
Giúp người vận hành theo dõi các tín hiệu đầu vào/đầu ra, giá trị cảm biến, tốc độ động cơ, nhiệt độ, áp suất, mức chất lỏng, v.v.

2. Cài đặt và thay đổi tham số

Người dùng có thể sử dụng HMI để nhập giá trị tham số điều khiển như nhiệt độ đặt, thời gian chu kỳ, tốc độ băng tải… mà không cần kết nối trực tiếp với PLC hoặc máy tính.
Giúp dễ dàng tinh chỉnh hệ thống tại chỗ mà không cần phần mềm lập trình chuyên sâu.

3. Điều khiển hệ thống

HMI thường có các nút điều khiển cảm ứng (Start, Stop, Reset…) để người vận hành điều khiển máy móc dễ dàng.
Có thể liên kết nhiều thiết bị và điều khiển chúng thông qua màn hình trung tâm.

Những lỗi của màn hình HMI Panasonic chúng tôi đã tiếp nhận sửa chữa

Sửa chữa Màn hình HMI Panasonic hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy
Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị sọc kẻ
Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc
Sửa chữa Màn hình HMI Panasonic Màn hình hiển thị ố mờ, đứt nét
Sửa chữa Màn hình HMI Panasonic Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập
Sửa chữa Màn hình HMI Panasonic Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính
Thay cảm ứng Màn hình HMI Panasonic : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…
Thay thế LCD Màn hình HMI Panasonic: Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy
Màn hình HMI Panasonic cảm ứng bị đơ, chạm không ăn
Màn hình HMI Panasonic bị lỗi bo mạch
Màn hình HMI Panasonic bị lỗi nguồn, không lên nguồn
Màn hình HMI Panasonic bị nổ tụ
Màn hình HMI Panasonic bị nổ bo mạch nguồn

Các lỗi màn hình thường xuyên gặp phải:

– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Bảng mã lỗi màn hình hmi panasonic

I. Mã lỗi nội tại (GT Error Codes)

Mã lỗi	Mô tả lỗi	Hướng xử lý
00FF	Time up error	Kiểm tra kết nối với PLC, thử cấp lại nguồn
0100	Parts digit error	Kiểm tra và chỉnh định dạng hiển thị dữ liệu
0101	Alarm history error	Xóa hoặc reset lịch sử báo động
0500	Tool setting error	Kiểm tra lại thiết lập PLC trong dự án GTWIN
1000	SD card not inserted	Kiểm tra khe thẻ SD và gắn đúng chiều
1001	SD writing error	Kiểm tra khóa ghi hoặc đổi thẻ SD khác
1002	SD full	Xóa bớt dữ liệu hoặc thay thẻ dung lượng lớn hơn
1003	SD read error	Kiểm tra file lỗi hoặc thẻ SD hỏng
1004	SD data mismatch	Dữ liệu trên thẻ không tương thích với HMI
1005	SD filename error	Tên file không hợp lệ – đổi tên hợp chuẩn
1006	SD recognition error	Thẻ không được nhận – kiểm tra lại thẻ
1020	PLC model unmatch	Model PLC cấu hình không đúng
1021	Unsupported PLC model	PLC không được hỗ trợ – kiểm tra lại thiết bị

II. Mã lỗi truyền thông PLC (ER Codes)

Mã lỗi	Mô tả lỗi	Hướng xử lý
ER00	BCC error (checksum sai)	Kiểm tra tính đúng BCC lệnh truyền
ER01	Format error	Kiểm tra cấu trúc lệnh truyền
ER02	Lệnh không được hỗ trợ	Đổi lệnh hoặc nâng cấp firmware
ER03	Address error	Địa chỉ sai hoặc không tồn tại
ER04	Receive buffer overflow	Dữ liệu nhận quá nhiều – giảm dung lượng truyền
ER05	Requested overflow	Quá giới hạn vùng dữ liệu đọc/ghi
ER06	Data error	Cấu hình truyền thông sai – kiểm tra baud/parity
ER07	Write inhibit	Cố ghi vùng chỉ đọc – kiểm tra quyền truy cập

III. Mã lỗi mở rộng / hệ thống (tiếp theo)

Mã lỗi	Mô tả lỗi	Hướng xử lý
ER08	Command not executable	Lệnh gửi sai thời điểm hoặc điều kiện → kiểm tra trạng thái PLC/HMI
ER09	Device not accessible	Địa chỉ thiết bị không tồn tại hoặc bị bảo vệ
ER0A	Communication timeout	HMI không nhận phản hồi từ PLC trong thời gian quy định
ER0B	Protocol mismatch	Giao thức truyền thông sai → kiểm tra cài đặt giao thức
ER0C	Memory overflow	Hết bộ nhớ tạm HMI → giảm số lượng thiết bị quét đồng thời
ER0D	Data type mismatch	Kiểu dữ liệu không đúng giữa HMI và PLC
ER0E	Invalid project data	Dữ liệu dự án lỗi → nạp lại file GTWIN đúng với model HMI
ER0F	Font not found	Thiếu font hiển thị → tải lại font từ phần mềm GTWIN vào HMI
ER10	Project version mismatch	Phiên bản dự án không khớp với firmware → nâng firmware hoặc chỉnh lại
ER11	Watchdog error	Hệ thống bị treo → khởi động lại hoặc update firmware
ER12	Calibration error	Cảm ứng lệch hoặc lỗi → thực hiện lại hiệu chuẩn touch screen

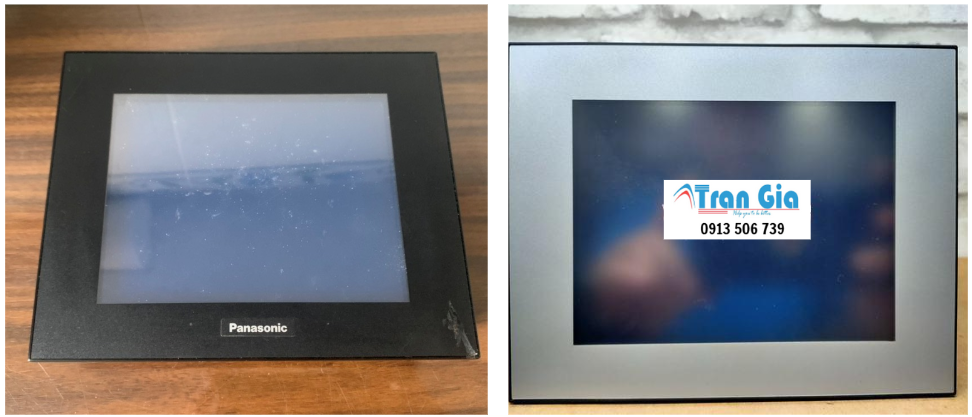

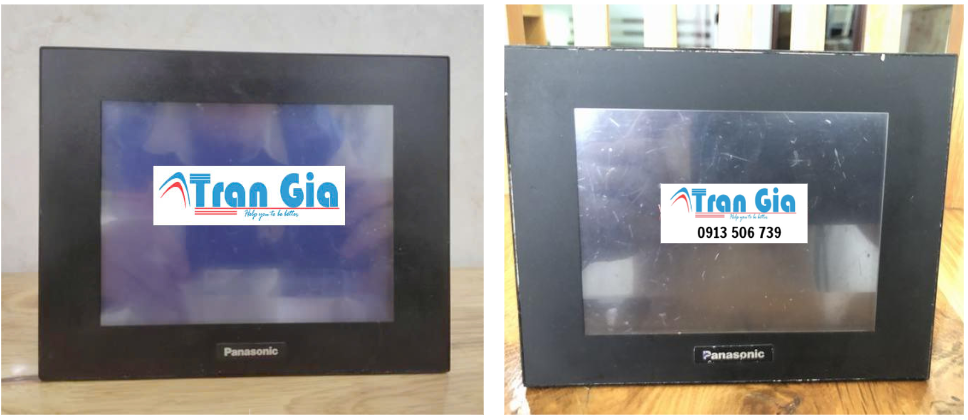

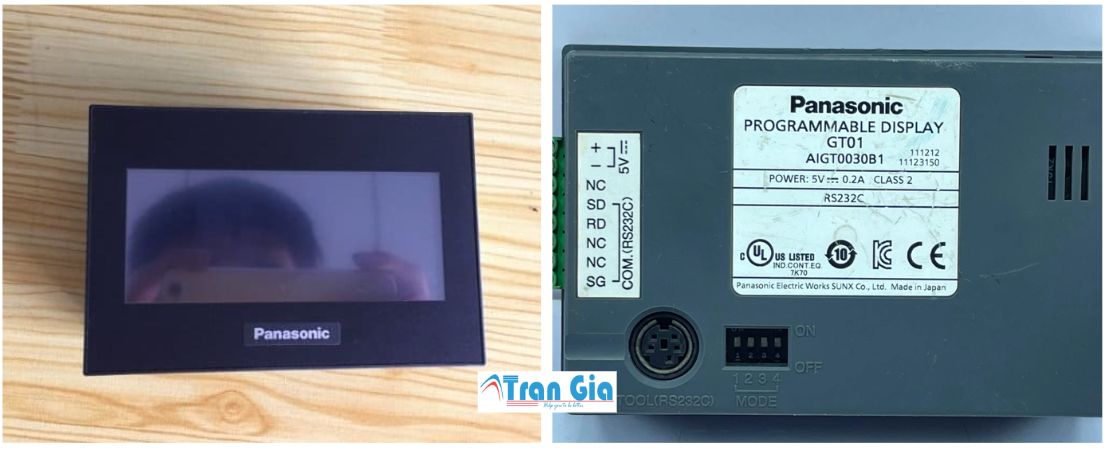

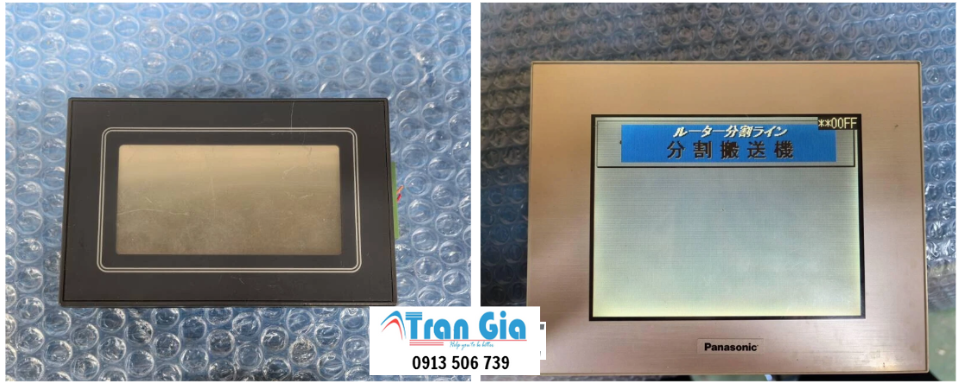

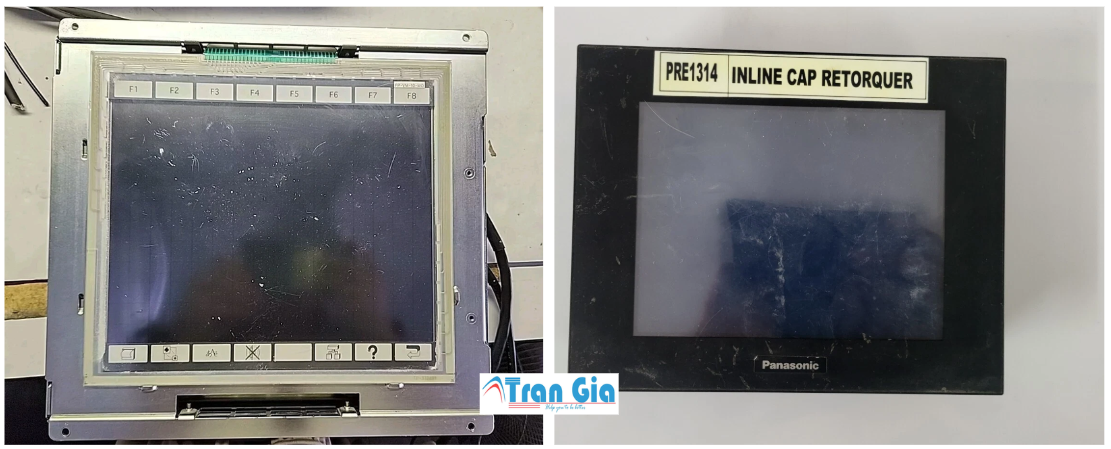

Hình ảnh một số màn hình HMI đang được sửa chữa tại Trần Gia Automation

Quy trình thay tấm cảm ứng HMI Panasonic (Hướng dẫn từng bước)

Việc thay tấm cảm ứng cần thực hiện đúng kỹ thuật để tránh làm hỏng các linh kiện khác, đặc biệt là bo mạch điều khiển bên trong. Dưới đây là quy trình tiêu chuẩn gồm 7 bước:

Bước 1: Kiểm tra sơ bộ và tiếp nhận thiết bị

Ghi nhận tình trạng ban đầu: cảm ứng có hoạt động không, có bị loạn chạm, rạn nứt hay không?
Kiểm tra model cụ thể của HMI (ví dụ: GT32-T, GT707, GT1685…).
Báo với khách hàng chi tiết tình trạng và khả năng phục hồi.

Bước 2: Tháo rời màn hình HMI Panasonic

Tắt nguồn hoàn toàn, tháo máy khỏi tủ điện (nếu gắn cố định).
Dùng dụng cụ chuyên dụng mở vỏ máy, tránh gây vết nứt hoặc gãy ngàm nhựa.
Lưu ý: Không chạm tay trực tiếp vào bảng mạch hoặc tụ nguồn.

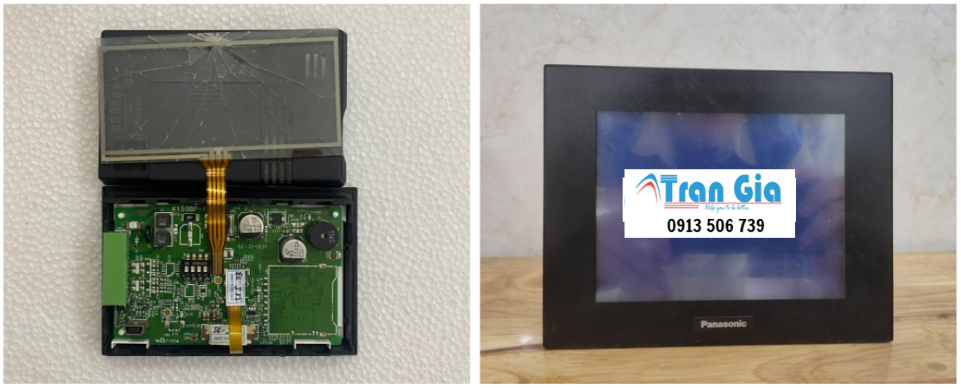

Bước 3: Gỡ tấm cảm ứng cũ

Tách lớp cảm ứng ra khỏi mặt LCD bằng máy gia nhiệt nhẹ (nếu dính keo).
Tháo cáp cảm ứng ra khỏi socket trên mainboard.
Vệ sinh lớp keo còn sót lại bằng dung dịch chuyên dụng.

Bước 4: Lắp tấm cảm ứng mới

Lắp tấm cảm ứng mới (đúng model và kích thước).
Cắm cáp đúng chiều, chắc chắn.
Căn chỉnh lại tấm cảm ứng cho khớp với khung vỏ và LCD.

Bước 5: Kiểm tra và hiệu chỉnh

Cấp nguồn và test thao tác chạm.
Hiệu chỉnh tọa độ nếu cảm ứng bị lệch điểm.
Kiểm tra toàn bộ chức năng: chạm, cuộn trang, vào menu…

Bước 6: Lắp ráp và vệ sinh tổng thể

Gắn lại vỏ máy, siết ốc đúng vị trí.
Vệ sinh màn hình bằng khăn chuyên dụng, không để lại bụi hoặc dấu vân tay.

Bước 7: Bàn giao và hướng dẫn sử dụng

Viết biên bản thay thế và phiếu bảo hành (nếu có).
Hướng dẫn khách hàng kiểm tra và sử dụng đúng cách để tăng tuổi thọ thiết bị.

✅ Ghi chú kỹ thuật viên:

Không thay cảm ứng bằng hàng trôi nổi, sai kích thước – dễ gây loạn cảm ứng.
Luôn test trước khi dán keo cố định.
Với các model cảm ứng điện dung (thay vì điện trở), cần cẩn trọng khi xử lý mạch IC cảm ứng.

Dịch vụ của TRAN GIA Sửa Màn hình

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa màn hình Xtop, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Dưới đây là một số thiết bị TRẦN GIA đang trong quá trình sửa chữa- Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

– Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa nguồn PLC, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Quy trình sửa màn hình HMI TRAN GIA AUTOMATION

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Chuyên thay tấm cảm ứng cho màn hình HMI Panasonic bảo hành 6 tháng

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp màn hình HMI: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Chuyên thay tấm cảm ứng cho màn hình HMI Panasonic bảo hành 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
