TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Schneider bảo hành 12 tháng, ngoài ra chúng tôi là Công ty chuyên bảo hành và sửa chữa màn hình HMI Schneider linh kiện chính hãng bảo hành toàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Trường hợp màn hình HMI Schneider cần sửa

1. Lỗi nguồn – màn hình không khởi động được

• Màn hình không sáng đèn nguồn, không hiển thị gì.

• Khởi động nhưng tắt ngay, hoặc khởi động liên tục rồi treo.
  ⇒ Nguyên nhân: hỏng bo nguồn, chập mạch, tụ nguồn bị hư.

2. Lỗi LCD hiển thị

• Màn hình trắng xóa, tối đen hoặc hiển thị rất mờ.

• Xuất hiện sọc ngang/dọc, loang màu, ố vàng.

• Hình ảnh nhấp nháy, chập chờn, khó nhìn.
  ⇒ Nguyên nhân: tấm LCD, đèn nền (backlight), hoặc cáp tín hiệu gặp sự cố.

3. Lỗi cảm ứng (touch screen)

• Bấm không ăn, phải nhấn mạnh nhiều lần mới nhận.

• Liệt một phần hoặc toàn bộ màn hình cảm ứng.

• Cảm ứng bị loạn, bấm 1 điểm nhưng nhận ở điểm khác.
  ⇒ Nguyên nhân: tấm kính cảm ứng xuống cấp, nứt vỡ hoặc hỏng mạch cảm ứng.

4. Lỗi kết nối truyền thông

• HMI không nhận PLC, không giao tiếp được với thiết bị ngoại vi.

• Mất tín hiệu cổng COM, Ethernet, USB hoặc thẻ nhớ.
  ⇒ Nguyên nhân: lỗi phần mềm, firmware hoặc cổng giao tiếp hỏng.

5. Lỗi phần mềm/hệ điều hành HMI

• Máy khởi động nhưng treo logo Schneider.

• Chạy lên nhưng không vào được chương trình.

• Xuất hiện thông báo lỗi liên tục.
  ⇒ Nguyên nhân: lỗi chương trình, bộ nhớ Flash, thẻ CF/SD.

6. Hư hỏng cơ học bên ngoài

• Màn hình bị nứt vỡ kính, trầy xước sâu.

• Vỏ máy móp méo, cong, hở keo khiến bụi/ẩm lọt vào trong.

Nguyên nhân thường gặp khiến màn hình Schneider gặp sự cố

1. Nguồn cấp không ổn định hoặc sai điện áp

• Nguyên nhân:

  • Cấp nguồn không đúng định mức (thường 24VDC).

  • Sụt áp, chập chờn hoặc nhiễu điện từ thiết bị công nghiệp.

  • Cầu chì hoặc linh kiện bảo vệ bị hư.

• Hậu quả:

  • Màn hình không lên nguồn, khởi động lại liên tục, hoặc hư mạch nguồn.

2. Lỗi phần hiển thị LCD hoặc đèn nền

• Nguyên nhân:

  • Đèn nền LED bị hư sau thời gian dài hoạt động.

  • Mạch điều khiển LCD bị cháy hoặc cáp tín hiệu bị đứt.

  • Bo hiển thị gặp lỗi IC hình ảnh.

• Biểu hiện:

  • Màn hình tối đen, nhấp nháy, hoặc hiển thị mờ, sọc ngang/dọc.

3. Cảm ứng không hoạt động hoặc chạm sai vị trí

• Nguyên nhân:

  • Tấm cảm ứng bị nứt, mòn hoặc dính bụi dầu, ẩm nước.

  • Dây cáp cảm ứng bị đứt, lỏng hoặc oxy hóa.

  • Lỗi phần mềm hoặc không hiệu chuẩn lại touch.

• Biểu hiện:

  • Bấm không ăn, sai lệch vị trí, hoặc tự nhảy điểm cảm ứng.

4. Lỗi phần mềm hoặc chương trình HMI

• Nguyên nhân:

  • File chương trình bị lỗi khi tải xuống.

  • Cấu hình truyền thông không đúng với PLC.

  • Hệ điều hành trong HMI bị hỏng.

• Biểu hiện:

  • HMI treo logo Schneider, không vào được giao diện, hoặc báo lỗi kết nối PLC.

5. Sự cố truyền thông với PLC

• Nguyên nhân:

  • Cáp truyền thông RS232/RS485/Ethernet bị đứt hoặc cắm sai cổng.

  • Địa chỉ truyền thông, baudrate, hoặc cổng COM cấu hình sai.

  • PLC hoặc module giao tiếp bị hỏng.

• Biểu hiện:

  • HMI báo “Communication Error”, “PLC Not Responding”.

6. Màn hình bị nóng, khét hoặc reset ngẫu nhiên

• Nguyên nhân:

  • Linh kiện nguồn hoặc IC xử lý bị quá tải.

  • Nhiệt độ môi trường quá cao, không có tản nhiệt.

  • Hư tụ điện hoặc IC ổn áp.

• Hậu quả:

  • Màn hình khởi động lại liên tục, tắt đột ngột, hoặc hư nguồn nặng.

Các lỗi thường gặp khi sửa chữa màn hình HMI Schneider

– Màn hình HMI Schneider không kết nối được với PLC.

– Màn hình HMI Schneider bị mất dữ liệu, mất chương trình

– Sửa màn hình HMI Schneider bị nứt, vỡ.

– Sửa màn hình HMI Schneider bị chấm đen.

– Sửa màn hình HMI Schneider không hiển thị, không sáng.

– Sửa màn hình HMI Schneider hiển thị mờ, hiển thị sọc.

– Sửa màn hình HMI Schneider bị lỗi cảm ứng không nhạy.

– Sửa màn hình HMI Schneider bị đơ, không cảm ứng.

– Sửa màn hình HMI Schneider bị mất nguồn.

– Sửa màn hình HMI Schneider bị chập phím màn hình.

– Sửa màn hình HMI Schneider bị cháy board, bị nổ tụ.

– Sửa chữa màn hình báo rỗi error.

Chúng tôi chuyên sửa chữa màn hình các dòng HMI Schneider

XBT R411, XBT N400, XBT RT511, XBT N200, XBT N401, XBT R400, XBT RT500

STO511, STO512, STU655

3.8 inch: XBTGT1105, XBTGT1135, XBTGT1335

5.7 inch: XBTGT2110, XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2930, XBTGT2430

7.5 inch : XBTGT4230, XBTGT4330, XBTGT4340

10.4 inch : XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430

12.1 inch:  XBTGT6330, XBTGT6340, XBTGT7340

5.7 inch có bàn phím: XBTGK2120, XBTGK2330

10.4 inch có bàn phím: XBTGK5330

5.7 inch có nút dừng khẩn:     XBTZGJBOX

Thay thế LCD:

XBTGTW Series, dòng màn hình kích cỡ lớn: XBTGTW450 – 8.4 inch, XBTGTW652 – 12inch, XBTGTW750 – 15 inch
XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320

– Sửa màn hình HMI Schneider Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Schneider sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Schneider dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
– Sửa màn hình HMI Schneider Hư phần hiển thị LCD. Màn hình LCD của Schneider là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.

– Sửa màn hình HMI Schneider Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
– Sửa màn hình HMI Schneider Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Schneider Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Schneider Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Schneider được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI  bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI bị mất nguồn, hư nguồn Và một số các lỗi khác

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

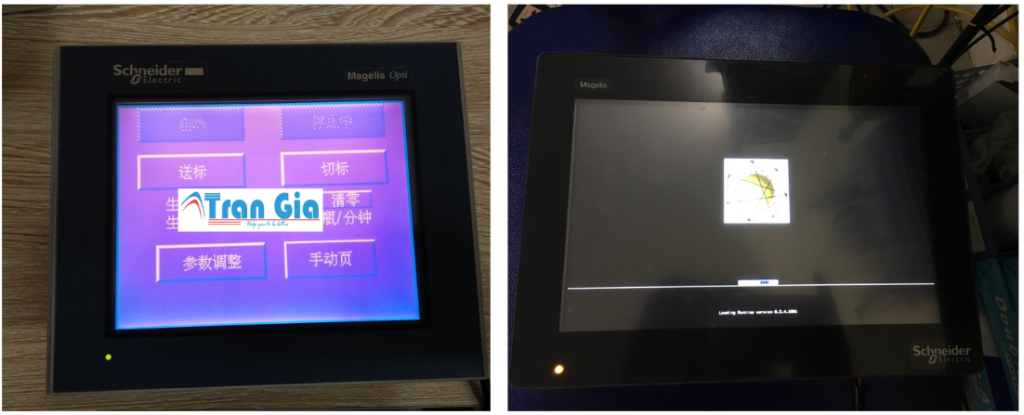

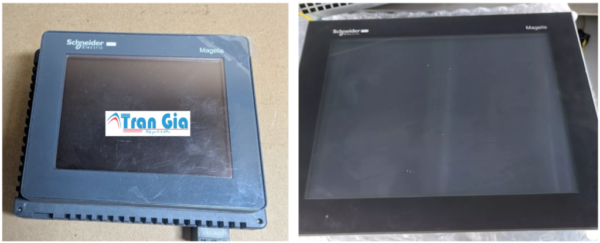

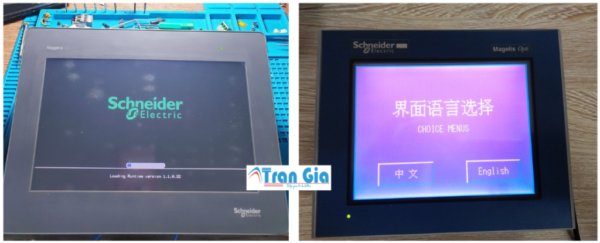

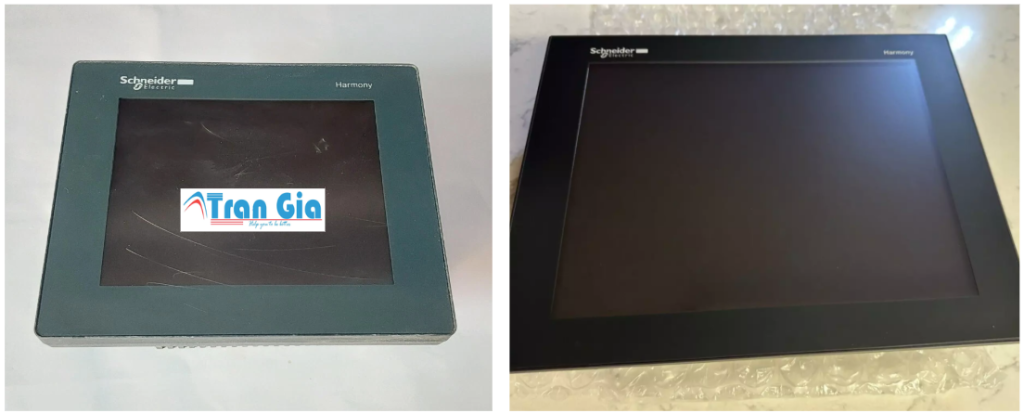

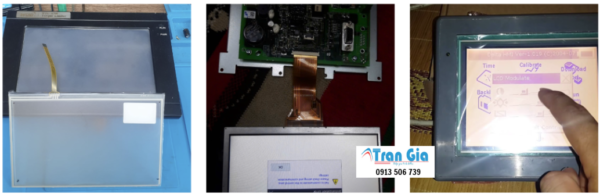

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
