Mô tả sản phẩm

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI hành 12 tháng, ngoài ra chúng tôi là Công ty chuyên thay thế tấm kính cảm ứng cho màn hình HMI Red Lion với linh kiện chính hãng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất

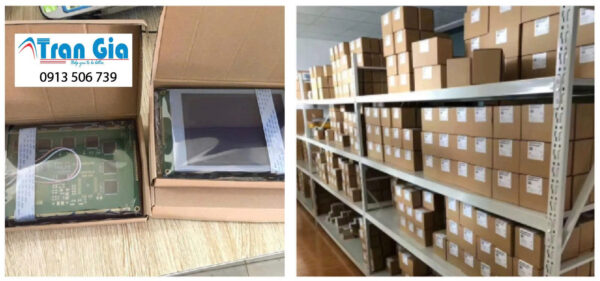

Thay thế tấm kính cảm ứng cho màn hình HMI Red Lion

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Công Ty Sửa Màn hinh Samkoon Lỗi Cảm ứng Bấm không Ăn Uy Tín

Công ty chuyên thay thế tấm kính cảm ứng cho màn hình HMI Red Lion với linh kiện chính hãng — Công Ty Sửa Màn hinh Samkoon Lỗi Cảm ứng Bấm không Ăn Uy Tín

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Red Lion

Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Red Lion, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.

Bước 10 : Gắn mặt dán bảo vệ mới
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Red Lion
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

Bảng mã lỗi màn HMI RED LION

BẢNG MÃ LỖI PHẦN MỀM – HMI RED LION

Mã / Hiện tượng lỗi	Nguyên nhân thường gặp	Gợi ý khắc phục
ERROR – Bad reply from remote device.	TCP port không đúng mục đích hoặc quá nhiều kết nối trên cùng port.	Kiểm tra cấu hình TCP port, đảm bảo chỉ dùng để download hoặc kết nối đơn.
ERROR – Unable to open firmware file.	File firmware bị khóa hoặc mất.	Cài lại Crimson 3.0 hoặc xử lý file firmware đúng cách.
ERROR – Unable to open communications port.	Cổng COM đang bị chiếm, driver USB chưa cài hoặc thiết lập mạng Ethernet sai.	Đóng chương trình khác, cài driver, kiểm tra cáp và tường lửa.
ERROR – Memory Card is required for this operation.	Cần thẻ nhớ để cập nhật firmware qua Ethernet.	Gắn thẻ nhớ đã format hoặc dùng USB/RS232 để cập nhật.
ERROR – The target device is not compatible.	File Crimson không phù hợp với model HMI.	Dùng lệnh “Save Conversion” để chuyển sang model đúng.
ERROR – The device does not contain an uploadable image.	Tính năng hỗ trợ upload chưa được bật khi nạp chương trình.	Bật lại “Link-Support Upload” trước khi nạp project.
ERROR – Unable to initialize Emulator.	Emulator không tương thích hoặc bị lỗi hệ thống 64-bit.	Vào Link-Options, bật “Send to Emulator” rồi cấu hình lại.
ERROR – Emulator not supported with this model.	Một số dòng như DSP/Modular Controller không hỗ trợ hoạt động với emulator.	Dùng HMI phù hợp hoặc chuyển sang model khác để lập trình.
ERROR – Invalid checksum in reply.	Lỗi tương thích giữa phiên bản firmware HMI và Crimson trên PC.	Dùng đúng phiên bản Crimson tương ứng với firmware trên HMI.
ERROR – No acknowledge from target device.	Không nhận được phản hồi qua kết nối Serial hoặc Ethernet.	Kiểm tra dây, cấu hình, firewall và quyền truy cập TCP.
ERROR – Timeout waiting for reply frame.	Thiếu phản hồi từ HMI do kết nối lỗi hoặc delay.	Kiểm tra dây, thử dùng laptop chạy bằng pin để tránh nhiễu.
ERROR – Failed to send USB bulk data.	Máy tính đang kết nối USB với các thiết bị khác gây lỗi.	Ngắt các kết nối không cần thiết, dùng chỉ cáp USB chính hãng.
ERROR – No reply from remote device.	HMI chưa mở TCP download hoặc kết nối không đúng đường dẫn.	Kiểm tra IP, firewall, cấu hình TCP download.
ERROR – Failed to send USB request.	Xung đột USB trong hệ thống hoặc driver lỗi.	Ngắt các thiết bị USB không cần thiết, kiểm tra driver USB.

BẢNG MÃ LỖI PHẦN CỨNG – HMI RED LION

Mã / Hiện tượng lỗi	Nguyên nhân thường gặp	Gợi ý khắc phục
LCD-01: Màn hình trắng xóa	Đứt cáp tín hiệu, LCD hỏng, lỗi bo mạch điều khiển hiển thị.	Kiểm tra cáp, thay LCD hoặc board driver.
LCD-02: Màn hình tối, không sáng đèn nền	Hỏng đèn nền LED/CCFL hoặc mạch cao áp.	Thay bộ đèn nền, kiểm tra mạch cấp nguồn backlight.
LCD-03: Màn hình nhấp nháy	Nguồn không ổn định, tụ lọc nguồn yếu, cáp tín hiệu lỏng.	Kiểm tra nguồn 24VDC, thay tụ lọc nguồn.
TP-01: Không nhận cảm ứng	Tấm kính cảm ứng hỏng, cáp flat cable đứt, socket lỏng.	Thay panel cảm ứng, gắn lại cáp.
TP-02: Cảm ứng loạn	Nhiễu điện, panel bị nứt, phần mềm calibration lỗi.	Vệ sinh panel, calibrate lại, thay mới nếu cần.
COM-01: Không kết nối PLC	Sai cấu hình cổng RS232/RS485/Ethernet, IC truyền thông hỏng.	Kiểm tra cáp, cấu hình baudrate, thay IC nếu cần.
COM-02: Mất tín hiệu giữa chừng	Dây tín hiệu bị nhiễu, connector lỏng, mass không tốt.	Kiểm tra dây shield, nối mass chuẩn.
MEM-01: Treo màn hình	Lỗi bộ nhớ trong (Flash/EEPROM), firmware hỏng.	Nạp lại firmware, thay chip nhớ nếu cần.
MEM-02: Khởi động lại liên tục	Bộ nguồn yếu, flash lỗi, lỗi mạch CPU.	Kiểm tra nguồn, nạp lại phần mềm, sửa bo CPU.
PWR-01: Không lên nguồn	Hỏng nguồn 24VDC, cầu chì cháy, IC nguồn hỏng.	Kiểm tra nguồn ngoài, thay cầu chì, thay IC nguồn.
PWR-02: Báo quá áp/thiếu áp	Nguồn cấp không ổn định, adapter sai thông số.	Dùng nguồn chuẩn 24VDC ±10%, kiểm tra lại adapter.

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA Automation

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình Công ty chuyên thay thế tấm kính cảm ứng cho màn hình HMI Red Lion với linh kiện chính hãng

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Công ty chuyên thay thế tấm kính cảm ứng cho màn hình HMI Red Lion với linh kiện chính hãng

Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
Bảo hành sửa chữa trong vòng 3 tháng
