Nguyên nhân HMI Siemens Simatic KTP1200 lỗi cảm ứng, không lên hình, không lên nguồn

1. Nguyên nhân lỗi cảm ứng HMI KTP1200

• Tuổi thọ cảm ứng: sử dụng lâu ngày dẫn đến cảm ứng kém nhạy, liệt điểm hoặc loạn cảm ứng.

• Tác động cơ học: màn hình bị trầy xước, va đập, ấn mạnh quá mức gây hỏng lớp cảm ứng.

• Ẩm mốc, bụi bẩn: môi trường nhà máy nhiều bụi/ẩm làm oxy hóa, chập mạch cảm ứng.

• Cáp kết nối cảm ứng lỏng/hỏng: dây FFC/FPC giữa board mạch và tấm cảm ứng bị tuột hoặc gãy.

 2. Nguyên nhân lỗi không lên hình (LCD tối đen, nhấp nháy, mất hiển thị)

• Hỏng LCD: màn hình bị loang màu, sọc ngang/dọc, không còn hiển thị.

• Hỏng đèn nền (backlight): LCD vẫn hoạt động nhưng mất sáng, chỉ thấy mờ nội dung.

• Lỗi board nguồn hoặc mạch điều khiển LCD: cấp sai điện áp hoặc không cấp điện cho màn hình.

• Cáp tín hiệu hỏng: dây kết nối từ mainboard tới LCD bị oxy hóa hoặc đứt.

 3. Nguyên nhân không lên nguồn HMI KTP1200

• Nguồn cấp vào sai hoặc chập chờn: điện áp không đúng chuẩn (24VDC), có nhiễu hoặc ngắt quãng.

• Hỏng IC nguồn/board nguồn: bo mạch không chuyển đổi được nguồn cho hệ thống.

• Cháy cầu chì, linh kiện bảo vệ: do sốc điện, ngắn mạch.

• Mainboard hỏng: chập mạch, linh kiện IC chết khiến màn hình hoàn toàn không khởi động.

03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens Simatic KTP1200

Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens Simatic KTP1200 trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

• Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens Simatic KTP1200 giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
• Kiểm tra xem màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị vỡ, bể hay cong vênh hay không?
• Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens Simatic KTP1200  có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
• Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị cháy nổ không?
• Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens Simatic KTP1200  có bị hỏng, chạm hay đứt ở đâu không?
• Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
• Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens Simatic KTP1200  nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
• Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
  Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

1. Màn hình không lên nguồn

• Nguyên nhân:
  • Mất nguồn cấp (thường là 24VDC)
  • Dây nguồn bị đứt, lỏng, hoặc sai cực
  • Hư bo nguồn trong HMI
• Khắc phục:
  • Kiểm tra nguồn cấp 24VDC bằng đồng hồ đo
  • Kiểm tra dây đấu nguồn, đầu cos, jack nguồn
  • Nếu có nguồn nhưng không lên, có thể cần sửa nguồn hoặc thay HMI

2. Màn hình treo logo “Siemens”, không vào giao diện chính

• Nguyên nhân:
  • Lỗi chương trình trong HMI
  • Lỗi hệ điều hành (firmware)
  • Có thẻ nhớ hoặc USB chứa file khởi động lỗi
• Khắc phục:
  • Rút thẻ nhớ hoặc USB ra và khởi động lại
  • Dùng phần mềm ProSave để reset hoặc cập nhật firmware
  • Nạp lại chương trình HMI từ phần mềm TIA Portal

3. Không giao tiếp được với PLC

• Nguyên nhân:
  • Sai địa chỉ IP hoặc subnet
  • Cáp mạng bị đứt, lỏng hoặc lỗi
  • Sai cấu hình trong TIA Portal
• Khắc phục:
  • Kiểm tra IP HMI và PLC phải cùng dải mạng
  • Kiểm tra cáp mạng và switch trung gian
  • Kiểm tra lại cấu hình kết nối trong Device Configuration
  • Đảm bảo HMI tag được liên kết đúng với PLC

4. Cảm ứng không nhấn được hoặc lệch vị trí

• Nguyên nhân:
  • Màng cảm ứng bị lỗi, hư sau thời gian dài
  • Ẩm, bụi hoặc va đập mạnh
• Khắc phục:
  • Thử hiệu chỉnh lại cảm ứng (Calibration)
  • Nếu không thao tác được, cần thay màng cảm ứng (touch panel)

5. Không tải được chương trình từ TIA Portal

• Nguyên nhân:
  • Sai cổng hoặc IP
  • Máy tính không nhận thiết bị qua Ethernet
  • Dùng sai phiên bản phần mềm
• Khắc phục:
  • Dùng phần mềm Automation Device Configuration để quét địa chỉ IP HMI
  • Kiểm tra địa chỉ IP trên TIA Portal khớp với HMI
  • Dùng đúng phiên bản TIA Portal phù hợp với firmware HMI
  • Dùng phần mềm ProSave để nạp chương trình qua Ethernet hoặc USB nếu không tải trực tiếp được

6. Màn hình trắng, sọc hoặc lỗi hiển thị

• Nguyên nhân:
  • Lỗi phần cứng: hỏng LCD, IC hiển thị
  • Cáp kết nối màn hình bị lỏng
  • Hư bo mạch sau va đập hoặc ẩm
• Khắc phục:
  • Tháo và kiểm tra lại cáp màn hình nếu có kinh nghiệm
  • Nếu hư LCD, cần thay panel hoặc gửi sửa

Các Model màn hình Siemens mà chúng tôi có thể sửa chữa

HMI Siemens TP Series:

• TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
• TP277-6: 6AV6 634-0AA01-1AX0
• TP270-6: 6AV6 5450CA10-0AX0
• TP270-10: 6AV6 545-0CC10-0AX0
• TP700: 6AV2 124-0GC01-0AX0
• TP1200: 6AV2 124-0MC01-0AX0
• TP900: 6AV2 124-0JC01-0AX0
• TP1500: 6AV2 124-0QC02-0AX0

HMI Siemens KTP và TP Comfort

• KTP400 basic
• KTP600
• KTP700
• KTP900
• KTP1000
• TP700 Comfort: 6AV2124-0GC01-0AX0
• TP900 Comfort: 6AV2124-0JC01-0AX0
• TP1200 Comfort: 6AV2124-0MC01-0AX0
• TP1500 Comfort: 6AV2124-0QC02-0AX0
• TP1900 Comfort: 6AV2124-0UC02-0AX0
• Các dòng KP400 Comfort, KP700 Comfort, ……

HMI Siemens MP Series:

• MP177-6: 6AV6 642-0EA01-3AX0
• MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
• MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
• MP377-12: 6AV6 644-0DA10-0AX0
• MP377-15: 6AV6 644-0DB10-0AX0
• MP377-19: 6AV6 644-0AC01-2AX1

Màn hình Siemens OP series:

• OP3: 6AV3 503-1DB10
• OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
• OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
• OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
• OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
• OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
• OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
• OP170B: 6AV6 542-0BB15-2AX0
• OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
• OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
• OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1

Màn hình Siemens TD200:

6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0

Màn hình Siemens Smart 700 iE:

6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0

Màn hình Siemens Smart 1000 iE:

6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX0

Trần Gia Automation nhận sửa màn hình siemens các lỗi như

• Màn hình Hmi siemens bị nứt, vỡ màn hình.
• Sửa chữa Hmi siemens bị hư nguồn.
• Hmi siemens có nguồn nhưng màn hình không hiển thị.
• Màn hình siemens bị mất cảm ứng, cảm ứng không nhạy, màn hình bị treo, bị đơ.
• Sửa chữa màn hình Hmi hiển thị nhưng không thao tác được trên màn hình.
• Sửa chữa màn hình Hmi siemens không kết nối được với PLC.
• Sửa chữa hmi siemens có nguồn nhưng không hiển thị màn hình.
• Sửa chữa các loại Hmi siemens bị chập bàn phím.
• Sửa chữa Hmi bị nổ bo mạch, nổ tụ.
• Hmi Delta bị chấm đen, bị mờ, hiển thị sọc màu trên màn hình.
• Sửa Hmi siemens hiển thị màn hình xanh.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu gì hết.

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi nổ tụ, hư tụ, hư linh kiện điện trở….

+ Sửa chữa màn hình cảm ứng HMI Siemens Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.

+ Sửa chữa màn hình cảm ứng HMI Siemens Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.

+ Sửa chữa màn hình cảm ứng HMI Siemens Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.

+ Sửa chữa màn hình cảm ứng HMI Siemens Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.

+ Sửa chữa màn hình cảm ứng HMI Siemens Mất chương trình luôn không cách nào lấy lại, nhờ bên chúng tôi đưa kỹ thuật xuống khảo sát và viết lại chương trình mới.

+ Sửa chữa màn hình cảm ứng HMI Siemens ở miền xa, ngại vào công ty chúng tôi, nên chúng tôi còn bán LCM , LCD.

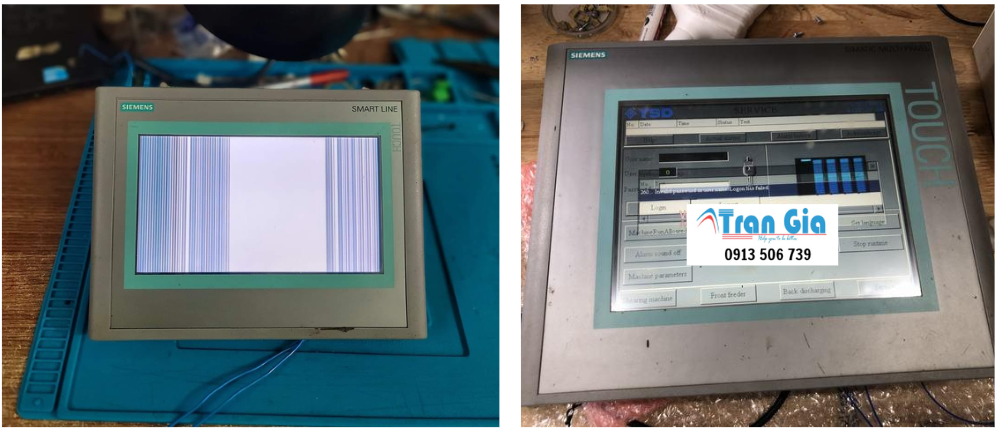

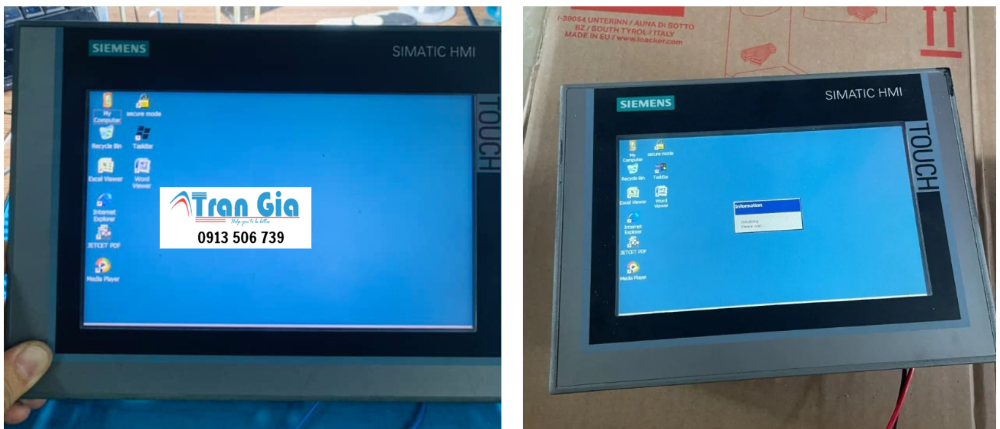

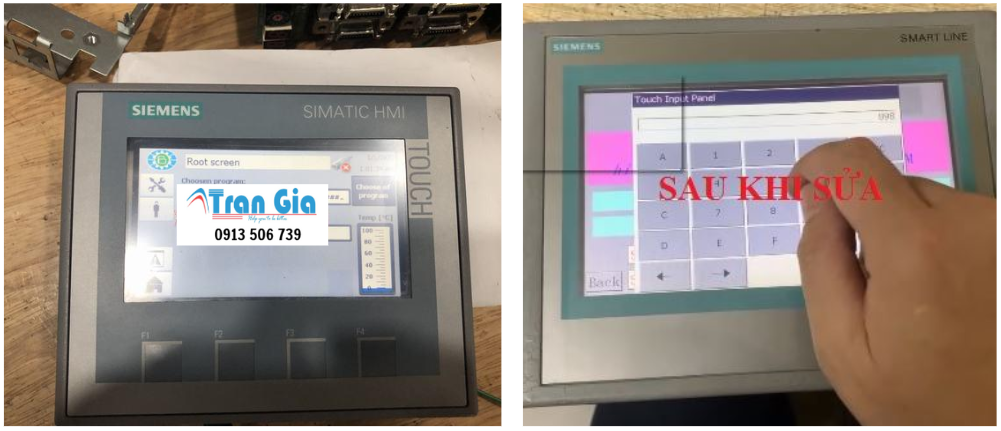

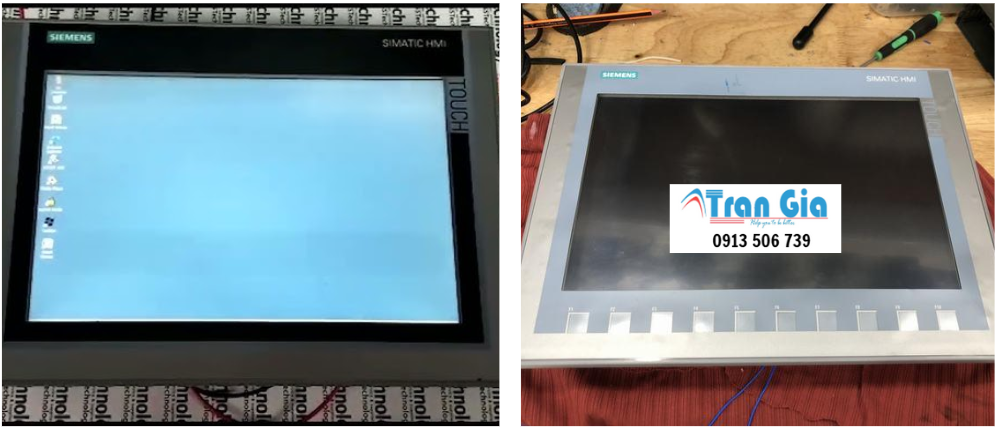

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Nhận sửa chữa, thay tấm ứng & tấm LCD các hãng màn hình HMI như

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa màn hình HMI TRAN GIA AUTOMATION

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
