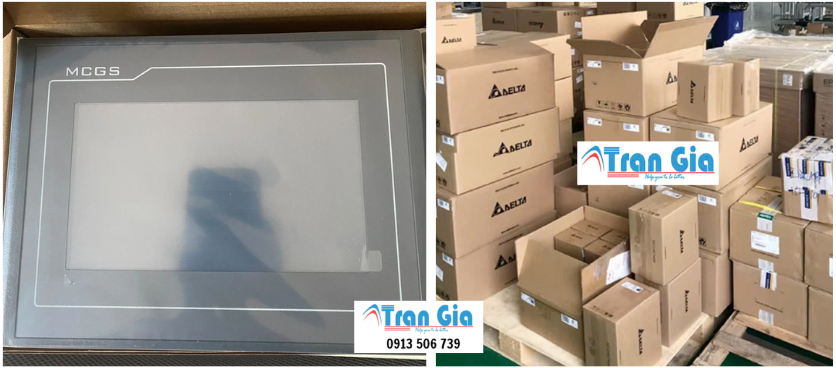

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Công ty sửa HMI, sửa màn hình công nghiệp lấy gấp tại TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

• Sửa Màn hình cảm ứng HMI bị nứt, vỡ
• Sửa Màn hình HMI Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Sửa Màn hình HMI  Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Sửa Màn hình HMI  Không truyền thông được, lỗi bo mạch kết nối PLC…
• Sửa Màn hình HMI   hiển thị mờ
• Sửa Màn hình HMI  Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Sửa Màn hình cảm ứng HMI hiển thị bị chấm đen
• Sửa Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Sửa Màn hình cảm ứng HMI không hiển thị, không sáng
• Sửa Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Sửa Màn hình cảm ứng HMI chạm không ăn
• Sửa Màn hình HMI bị lỗi nguồn, mất nguồn
• Sửa Màn hình  bị lỗi cao áp
• Sửa Màn hình bị lỗi không kết nối được với PLC
• Sửa Màn hình cảm ứng HMI bị Nứt, vỡ màn hình HMI
• Sửa Màn hình cảm ứng HMI Hư nguồn HMI
• Sửa Màn hình cảm ứng HMI Có nguồn nhưng màn hình không hiển thị.
• Sửa Màn hình cảm ứng HMI Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Sửa Màn hình cảm ứng HMITreo màn hình, màn hình đơ.
• Sửa Màn hình cảm ứng HMI Không kết nối được với PLC.

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Những lỗi hư hỏng thường gặp trên màn hình HMI?

Màn hình cảm ứng HMI trong quá trình hoạt động thường xảy ra các trường hợp hư hỏng như sau:

• Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới.  các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

• Hư bo nguồn do chạm chập, cháy nổ, hoặc do sét đánh

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới  vì phương án này chắc chắn giá sẽ rẻ hơn.

•  Hư bo CPU

Bo CPU  là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,…  nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này cũng rất phức tạp và bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như:  mỏ hàn, khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng,… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

• Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản. Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình của các hãng có phần cảm ứng dạng điện trở như: Siemens MP, TP, Delta, Hitech, Easyview, Weinview, Redlion,…

• Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI  là bộ phận thường xuyên xảy ra hư hỏng.  Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ,  phồng rộp, sọc ngang màn hình, sọc dọc màn hình,  màn hình không hiển thị được, màn hình bị nhòe,…

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu  thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất,  hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

• Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

Nguyên nhân phổ biến khiến màn hình HMI

1. Nguồn cấp không ổn định

• Điện áp cấp không đúng chuẩn (thường là 24VDC) hoặc dao động quá lớn.
• Cắm nguồn sai cực tính gây cháy mạch nguồn.
• Sử dụng nguồn chung với thiết bị tải lớn gây nhiễu, sụt áp.

2. Môi trường làm việc khắc nghiệt

• Nhiệt độ quá cao hoặc quá thấp so với dải cho phép.
• Độ ẩm lớn khiến hơi nước xâm nhập vào bên trong, gây chập mạch.
• Bụi, dầu công nghiệp bám lên tấm cảm ứng và bo mạch.

3. Hỏng tấm cảm ứng

• Sử dụng lâu ngày khiến cảm ứng bị chai, kém nhạy.
• Va chạm, tỳ đè mạnh lên màn hình gây nứt, trầy xước.
• Đứt dây dẫn bên trong hoặc cáp kết nối từ tấm cảm ứng đến main.

4. Lỗi LCD hiển thị

• LCD bị sọc, mất màu do cáp tín hiệu lỏng hoặc hỏng.
• IC điều khiển hiển thị bị lỗi.
• LCD xuống cấp do tuổi thọ hoặc chịu tác động cơ học.

5. Lỗi phần mềm hoặc firmware

• Chương trình tải vào HMI bị lỗi hoặc không tương thích.
• Mất dữ liệu hệ thống do tắt nguồn đột ngột khi đang chạy.
• Firmware bị lỗi khiến HMI treo hoặc khởi động lại liên tục.

6. Sử dụng và bảo trì không đúng cách

• Vệ sinh bằng dung môi mạnh làm hỏng bề mặt cảm ứng.

• Không thực hiện chống ẩm hoặc kiểm tra định kỳ.

• Để màn hình chịu rung động mạnh trong thời gian dài.

03 bước chuẩn đoán hư hỏng màn hình HMI – Màn hình cảm ứng Công nghiệp

Bước 1: Ghi nhận thông tin hư hỏng trên thực tế máy đang chạy

Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình do công nhân, người vận hành, cán bộ báo lại như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

• Kiểm tra ngoại quan bên ngoài màn hình giúp chúng ta xác định trước nguyên nhân và cách khắc phục
• Kiểm tra xem màn hình có bị vỡ, bể hay cong vênh hay không?
• Kiểm tra xem các điểm trên màn hình có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết để lại.
• Kiểm tra xem bo mạch có bị cháy nổ không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

• Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng
• Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
• Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Có thể màn hình bị mất nguồn.
• Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình.
• Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng hay không? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.

Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hư hỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

Trình tự các bước sửa chữa màn hình HMI chi tiết

Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:

Kiểm tra sơ bộ tình trạng màn hình

• Kiểm tra điện áp cấp cho màn hình có ổn định không.

• Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.

• Ghi nhận mã lỗi nếu có hiển thị trên màn hình.

Ngắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn điện để đảm bảo an toàn.

• Dùng tua vít tháo màn hình khỏi tủ điều khiển.

• Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.

Phân tích lỗi phần cứng/phần mềm

• Dùng kính lúp kiểm tra mạch in, linh kiện.

• Dùng thiết bị test màn hình nếu có.

• Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.

• Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.

Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.

Thay thế hoặc sửa chữa linh kiện

• Thay cảm ứng nếu liệt hoặc mất phản hồi.

• Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.

• Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.

• Thay tụ, IC nguồn nếu bị cháy, phồng.

Cài đặt phần mềm HMI (nếu cần)

• Kết nối HMI với máy tính qua cáp chuyên dụng.

• Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).

• Tải lại chương trình gốc nếu bị lỗi phần mềm.

Lắp lại thiết bị và chạy thử

• Lắp lại màn hình HMI vào vị trí ban đầu.

• Kết nối các dây nguồn, tín hiệu như cũ.

• Cấp nguồn và kiểm tra hoạt động của màn hình.

Kiểm tra và nghiệm thu

• Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.

• Ghi nhận thông số vận hành.

• Bàn giao thiết bị đã sửa cho bộ phận vận hành.

Lưu ý: Đảm bảo backup đầy đủ chương trình HMI để phục hồi trong trường hợp lỗi về sau.

Ưu điểm sửa màn hình HMI, sửa màn hình công nghiệp lấy gấp tại TP HCM

1. Thời gian nhanh chóng – giảm tối đa gián đoạn sản xuất

• Nhận và sửa ngay trong ngày, có thể lấy liền tùy mức độ hư hỏng.

• Giúp doanh nghiệp hạn chế thời gian dừng máy, tránh mất đơn hàng.

2. Đội ngũ kỹ thuật chuyên môn cao

• Kỹ sư, kỹ thuật viên giàu kinh nghiệm về nhiều dòng HMI (Siemens, Weintek, Proface, Mitsubishi, Delta…).

• Khả năng chẩn đoán và khắc phục sự cố nhanh, chính xác.

3. Trang thiết bị hiện đại

• Sử dụng máy móc chuyên dụng để kiểm tra, thay thế linh kiện.

• Linh kiện thay thế chính hãng, đảm bảo độ bền.

4. Hỗ trợ tận nơi tại TP.HCM và khu vực lân cận

• Có thể cử kỹ thuật đến trực tiếp nhà máy để kiểm tra, khắc phục tại chỗ.

• Tiết kiệm thời gian vận chuyển và lắp đặt.

5. Bảo hành uy tín

• Có chính sách bảo hành sau sửa chữa, giúp khách hàng yên tâm sử dụng.

6. Xử lý đa dạng lỗi

• Sửa các lỗi mất nguồn, cảm ứng liệt, sọc màn hình, hỏng bo mạch, lỗi cổng truyền thông…

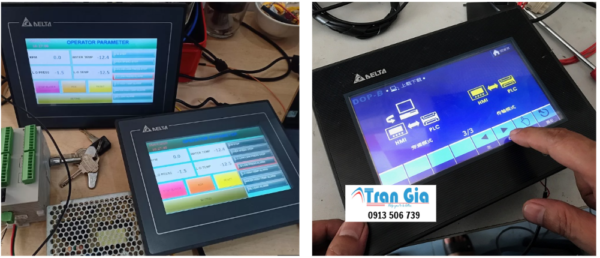

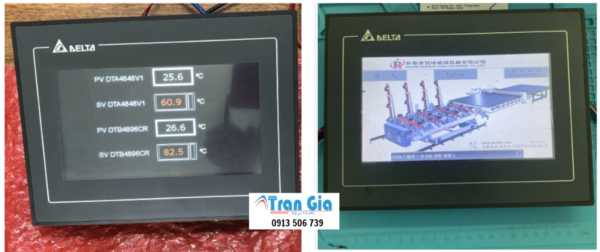

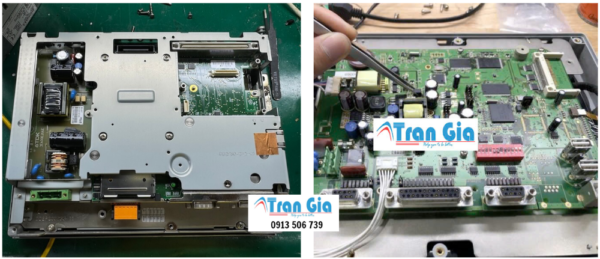

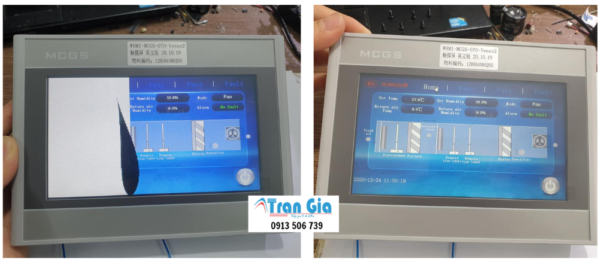

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Công ty sửa HMI, sửa màn hình công nghiệp lấy gấp tại TP HCM

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
