TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Schneider bảo hành 12 tháng, ngoài ra chúng tôi là Công ty uy tín nhận sửa chữa, thay tấm cảm ứng màn hình HMI Schneider linh kiện chính hãng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành lên đến 3 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Công ty uy tín nhận sửa chữa, thay tấm cảm ứng màn hình HMI Schneider linh kiện chính hãng

– Màn hình HMI Schneider không kết nối được với PLC.

– Màn hình HMI Schneider bị mất dữ liệu, mất chương trình

– Sửa màn hình HMI Schneider bị nứt, vỡ.

– Sửa màn hình HMI Schneider bị chấm đen.

– Sửa màn hình HMI Schneider không hiển thị, không sáng.

– Sửa màn hình HMI Schneider hiển thị mờ, hiển thị sọc.

– Sửa màn hình HMI Schneider bị lỗi cảm ứng không nhạy.

– Sửa màn hình HMI Schneider bị đơ, không cảm ứng.

– Sửa màn hình HMI Schneider bị mất nguồn.

– Sửa màn hình HMI Schneider bị chập phím màn hình.

– Sửa màn hình HMI Schneider bị cháy board, bị nổ tụ.

– Sửa chữa màn hình báo rỗi error.

Các lỗi thường gặp của màn hình HMI Schneider

– Sửa màn hình HMI Schneider Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Schneider sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Schneider dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
– Sửa màn hình HMI Schneider Hư phần hiển thị LCD. Màn hình LCD của Schneider là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.

– Sửa màn hình HMI Schneider Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
– Sửa màn hình HMI Schneider Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Schneider Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Schneider Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Schneider được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình

Trường hợp cần thay thế cảm ứng và LCD màn hình Schneider

Màn hình cảm ứng HMI Schneider được sử dụng rộng rãi trong dây chuyền sản xuất. Tuy nhiên, sau thời gian dài vận hành, thiết bị thường phát sinh lỗi liên quan đến cảm ứng và LCD. Một số trường hợp phổ biến cần thay thế:

1. Cảm ứng bị liệt hoặc bấm không ăn

   • Triệu chứng: bấm nhiều lần không phản hồi, nhấn lệch vị trí.

   • Nguyên nhân: tấm cảm ứng bị lão hóa, hư mạch cảm ứng, va đập hoặc môi trường bụi bẩn/ẩm ướt.

   • Giải pháp: thay tấm cảm ứng mới để khôi phục độ nhạy và chính xác.

2. Màn hình bị sọc, loang mực hoặc tối đen

   • Triệu chứng: hiển thị mờ, xuất hiện vệt loang, sọc ngang/dọc, màn hình tối đen không thấy hình.

   • Nguyên nhân: LCD xuống cấp, đèn nền LED hỏng, bo mạch LCD lỗi.

   • Giải pháp: thay LCD hoặc cả bộ LCD + đèn nền.

3. Không hiển thị hình ảnh dù nguồn vẫn vào

   • Triệu chứng: màn hình sáng đèn nguồn nhưng không có hiển thị.

   • Nguyên nhân: hỏng LCD, lỗi cáp tín hiệu LCD – mainboard.

   • Giải pháp: kiểm tra cáp, nếu không khắc phục được thì thay LCD.

Các trường hợp lỗi thường gặp khi sử dụng màn hình Schneider

1. Màn hình không lên nguồn

Biểu hiện: Màn hình không sáng, không hiển thị logo Schneider.
Nguyên nhân:

• Nguồn cấp không ổn định hoặc sai điện áp (đa số dùng 24VDC).

• Đấu ngược cực tính hoặc nguồn bị sụt áp.

• Cầu chì hoặc diode bảo vệ trong HMI bị cháy.

• Bo nguồn hoặc IC nguồn hư.

Khắc phục:

• Kiểm tra điện áp nguồn, cực tính, jack nguồn.

• Đo cầu chì bảo vệ trên bo, thay nếu đứt.

• Nếu nguồn cấp đúng nhưng vẫn không lên → kiểm tra hoặc thay bo nguồn.

 2. Màn hình lên nguồn nhưng không hiển thị

Biểu hiện: Có đèn báo nguồn, nhưng màn hình tối đen hoặc trắng xóa.
Nguyên nhân:

• LCD hoặc đèn nền (backlight) bị hỏng.

• Dây tín hiệu LCD lỏng, gãy.

• Mainboard không khởi động.

Khắc phục:

• Thử chiếu đèn pin vào màn hình, nếu thấy hình mờ → hỏng đèn nền, cần thay LED backlight.

• Nếu không thấy gì → LCD hoặc main lỗi, cần kiểm tra sâu và thay panel.

 3. Màn hình chỉ hiện logo Schneider rồi treo

Biểu hiện: HMI khởi động, dừng ở logo, không vào giao diện.
Nguyên nhân:

• Lỗi firmware hoặc project bị lỗi.

• Thẻ nhớ / USB chứa project bị hư hoặc không nhận.

• Flash bộ nhớ trong bị lỗi.

Khắc phục:

• Dùng phần mềm Vijeo Designer hoặc EcoStruxure Operator Terminal Expert để nạp lại chương trình.

• Nạp lại firmware qua công cụ Vijeo Designer Runtime Loader.

• Nếu vẫn treo → khả năng hư bộ nhớ, cần sửa main.

 4. Màn hình bị loạn hoặc liệt cảm ứng

Biểu hiện: Nhấn không đúng vị trí, không phản hồi hoặc cảm ứng tự nhảy.
Nguyên nhân:

• Lớp film cảm ứng bị chai, ẩm hoặc nứt.

• Cáp cảm ứng lỏng, oxy hóa.

• IC touch controller bị lỗi.

Khắc phục:

• Vệ sinh mặt cảm ứng bằng khăn mềm.

• Gắn lại dây cảm ứng.

• Nếu liệt hoàn toàn → thay mặt cảm ứng mới đúng kích thước và loại.

5. Màn hình tự tắt mở / reset liên tục

Biểu hiện: Màn hình đang chạy thì tắt, khởi động lại.
Nguyên nhân:

• Nguồn 24VDC dao động, sụt áp khi tải nặng.

• Bo nguồn yếu hoặc IC nguồn lỗi.

• CPU quá nhiệt, lỗi phần mềm.

Khắc phục:

• Kiểm tra nguồn cấp ổn định (24V ±10%).

• Vệ sinh quạt, khe tản nhiệt, tránh để máy quá nóng.

• Cập nhật firmware hoặc nạp lại project.

6. HMI không giao tiếp được với PLC

Biểu hiện: Báo “Communication Error”, “PLC not responding”.
Nguyên nhân:

• Cấu hình truyền thông sai (Modbus, Ethernet, RS485…).

• Sai địa chỉ, baud rate hoặc cổng COM.

• Dây truyền thông hư, đấu sai chân.

Khắc phục:

• Kiểm tra cài đặt trong phần mềm (Vijeo Designer / EcoStruxure).

• Đảm bảo địa chỉ, cổng COM, và giao thức đúng.

• Thay dây truyền thông hoặc kiểm tra đầu nối.

 7. Màn hình báo lỗi “Memory Full”, “System Error” hoặc không nạp được chương trình

Nguyên nhân:

• Bộ nhớ đầy hoặc lỗi flash.

• Dự án HMI nặng, vượt quá dung lượng lưu trữ.

• Firmware quá cũ, không tương thích project mới.

Khắc phục:

• Xóa bớt project cũ, dọn sạch bộ nhớ trong.

• Nâng cấp firmware HMI.

• Nếu vẫn báo lỗi → cần kiểm tra IC flash hoặc nạp lại bằng công cụ Vijeo Designer Runtime.

 8. Màn hình hiển thị sai màu, loang màu hoặc có đốm đen

Biểu hiện: Màu bị lệch, có vùng tối hoặc vệt loang trên LCD.
Nguyên nhân:

• Đèn nền bị hỏng cục bộ.

• LCD xuống cấp hoặc bị ẩm.

• Tác động cơ học làm hỏng lớp tinh thể.

Khắc phục:

• Thay LED backlight hoặc thay nguyên LCD panel.

• Dán keo chống ẩm, kiểm tra vỏ bảo vệ trước khi lắp lại.

 9. Màn hình bị đơ, chạy chậm hoặc phản hồi chậm

Nguyên nhân:

• Project nặng, nhiều ảnh, animation hoặc script.

• CPU hoặc RAM của HMI bị quá tải.

• Lỗi phần mềm hoặc đầy bộ nhớ tạm.

Khắc phục:

• Giảm dung lượng project, tối ưu hóa hình ảnh và animation.

• Format và nạp lại project sạch.

• Khởi động lại định kỳ để giải phóng bộ nhớ.

 Các dòng màn hình Schneider chúng tôi thường xuyên nhận sửa chữa:

– Sửa màn hình schneider Dòng 3.8”: XBTGT1105, XBTGT1135, XBTGT1335.
– Sửa màn hình schneider Dòng 5.7”: XBTGT2110, XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2930, XBTGT2430.
– Sửa màn hình schneider Dòng 7.5”: XBTGT4230, XBTGT4330, XBTGT4340.
– Sửa màn hình schneider Dòng 10.4”: XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430.
– Sửa màn hình schneider Dòng 12.1”:  XBTGT6330, XBTGT6340, XBTGT7340.
– Sửa màn hình schneider Dòng 5.7” có bàn phím: XBTGK2120, XBTGK2330.
– Sửa màn hình schneider Dòng 10.4” có bàn phím: XBTGK5330.
– Sửa màn hình schneider Dòng 5.7” có nút dừng khẩn: XBTZGJBOX.
– Sửa màn hình schneider Dòng XBTGTW series: XBTGTW450, XBTGTW652, XBTGTW750.
– Sửa màn hình schneider Dòng XBTOT series: XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320.
– Các model khác: XBT R411, XBT N400, XBT RT511, XBT N200, XBT N401, XBT R400, XBT RT500, STO511, STO512, STU655.

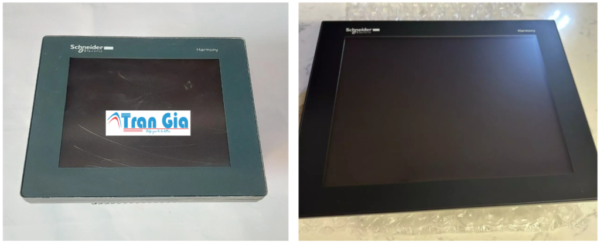

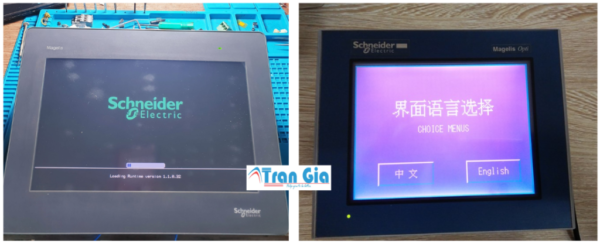

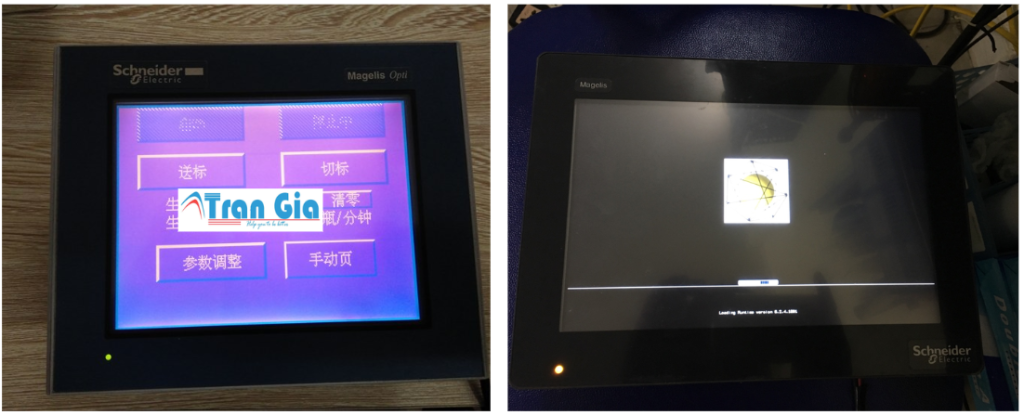

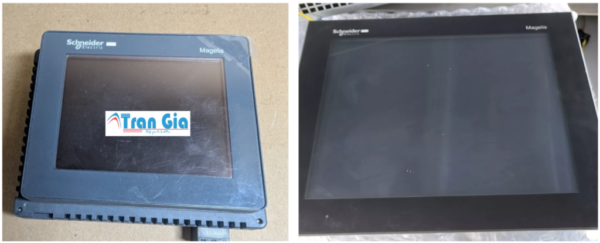

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Công ty uy tín nhận sửa chữa, thay tấm cảm ứng màn hình HMI Schneider linh kiện chính hãng

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

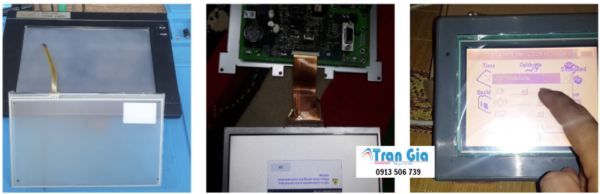

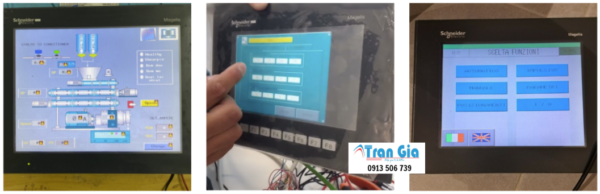

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
