TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Cung cấp KEYPAD HMI MP277 10,  PLC, động cơ AC Servo, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Cấu tạo của KEYPAD HMI MP277 10

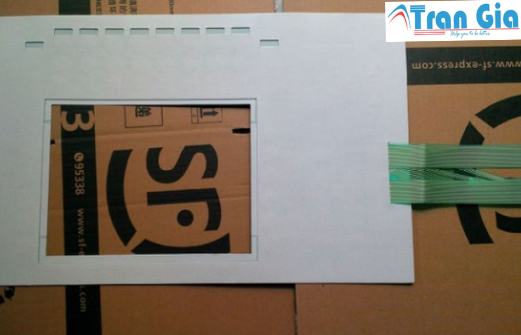

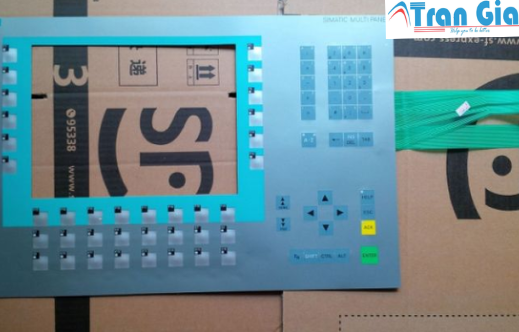

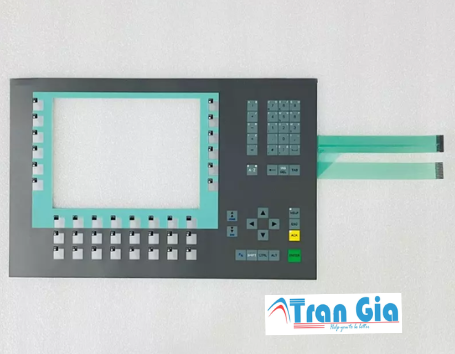

1. Lớp bề mặt bàn phím (Keypad Overlay)

• Là lớp nhựa hoặc màng polyester có in các ký hiệu phím chức năng.
• Giúp bảo vệ các mạch điện bên trong khỏi bụi bẩn, nước và dầu công nghiệp.
• Có độ bền cao, chịu được môi trường làm việc khắc nghiệt.

2. Lớp cảm ứng hoặc phím bấm cơ học

• Một số phiên bản có cảm ứng điện trở kết hợp với bàn phím vật lý để tăng khả năng thao tác.
• Các phím bấm cơ học có cấu trúc đàn hồi, giúp phản hồi chính xác khi nhấn.
• Thiết kế tối ưu để sử dụng trong môi trường công nghiệp, kể cả khi đeo găng tay.

3. Bảng mạch phím (Membrane Switch Circuit)

• Chứa các tiếp điểm điện tử, kết nối với bo mạch điều khiển khi người dùng nhấn phím.
• Thiết kế mạch dẫn điện siêu mỏng, đảm bảo độ bền và độ chính xác cao khi thao tác.
• Hoạt động ổn định với tuổi thọ phím bấm lên đến hàng triệu lần nhấn.

4. Màn hình hiển thị TFT LCD 10 inch

• Màn hình LCD TFT có kích thước 10 inch, hiển thị rõ ràng thông tin điều khiển.
• Độ phân giải cao, hỗ trợ hiển thị giao diện trực quan, đồ họa sinh động.
• Một số dòng có đèn nền LED, giúp tăng độ sáng và tiết kiệm điện năng.

5. Bo mạch điều khiển chính (Mainboard PCB)

• Chứa vi xử lý trung tâm (CPU) và bộ nhớ RAM/Flash, điều khiển toàn bộ hoạt động của HMI.
• Có cổng kết nối như RS232, RS485, Ethernet, USB, hỗ trợ giao tiếp với PLC và các thiết bị ngoại vi.
• Được thiết kế chống rung, chịu nhiệt và hoạt động ổn định trong môi trường công nghiệp.

6. Cổng kết nối và nguồn điện

• Cung cấp các giao thức truyền thông phổ biến như PROFIBUS, MPI, Ethernet, giúp kết nối với PLC và hệ thống điều khiển.
• Nguồn cấp DC 24V, đảm bảo an toàn khi sử dụng.

Thông số kỹ thuật của KEYPAD HMI MP277 10

• Kích thước màn hình: 10.4 inch TFT LCD.
• Độ phân giải: 640 × 480 pixels (VGA).
• Số màu hiển thị: 65.536 màu.
• Độ sáng màn hình: 300 cd/m² (có thể điều chỉnh).
• Đèn nền: LED, có thể thay thế khi hư hỏng.
• Loại bàn phím: Phím bấm cơ học (Membrane Keypad).
• Số lượng phím: 36 phím chức năng.
• Tuổi thọ phím bấm: Hơn 1 triệu lần nhấn.
• Phím lập trình tùy chỉnh: Có hỗ trợ gán chức năng theo yêu cầu.
• Vi xử lý: RISC 32-bit tốc độ cao.
• RAM: 8 MB.
• Bộ nhớ Flash: 8 MB (hỗ trợ lưu trữ chương trình và dữ liệu).
• Bộ nhớ mở rộng: Hỗ trợ thẻ nhớ MMC/SD.
• Cổng Ethernet: 1 × RJ45 (10/100 Mbps).
• Cổng MPI/PROFIBUS: 1 × RS485, tốc độ lên đến 12 Mbps.
• Cổng RS232/RS485: Hỗ trợ giao tiếp với PLC và các thiết bị ngoại vi.
• Cổng USB: 1 × USB Host (kết nối chuột, bàn phím, lưu trữ dữ liệu).
• Hỗ trợ truyền thông: PROFIBUS DP, MPI, Ethernet, Modbus RTU/TCP.
• Nguồn cấp: 24V DC (±20%).
• Công suất tiêu thụ: Khoảng 20W.
• Nhiệt độ hoạt động: 0°C đến 50°C.
• Nhiệt độ bảo quản: -20°C đến 60°C.
• Độ ẩm hoạt động: 10% – 90% (không ngưng tụ).
• Khả năng chống rung: 5 – 9 Hz, 3.5 mm; 9 – 150 Hz, 1 g.
• Tiêu chuẩn bảo vệ: IP65 (mặt trước), IP20 (mặt sau).
• Kích thước tổng thể: 290 × 214 × 59 mm.
• Kích thước lắp đặt (Panel Cutout): 280 × 204 mm.
• Phần mềm lập trình: WinCC Flexible 2008, TIA Portal.
• Hỗ trợ hệ điều hành: Windows CE Embedded.
• Ngôn ngữ giao diện: Đa ngôn ngữ, hỗ trợ tiếng Việt.

Đặc điểm của KEYPAD HMI MP277 10

1. Kết hợp màn hình cảm ứng và bàn phím vật lý

• Hỗ trợ cảm ứng điện trở: Cho phép thao tác dễ dàng ngay cả khi đeo găng tay.
• Bàn phím 36 phím vật lý: Bao gồm các phím chức năng có thể lập trình tùy chỉnh.
• Thiết kế bền bỉ: Các phím bấm có tuổi thọ cao, chịu được môi trường công nghiệp.

2. Màn hình hiển thị chất lượng cao

• Kích thước 10.4 inch, độ phân giải 640 × 480 pixels (VGA).
• Hỗ trợ 65.536 màu, giúp hiển thị giao diện trực quan, dễ nhìn.
• Độ sáng màn hình 300 cd/m², có thể điều chỉnh để phù hợp với môi trường.
• Công nghệ đèn nền LED, tiết kiệm điện năng và có tuổi thọ cao.

3. Bộ nhớ lớn, xử lý nhanh

• Bộ xử lý RISC 32-bit cho tốc độ xử lý nhanh, giao diện mượt mà.
• RAM 8 MB, bộ nhớ Flash 8 MB, hỗ trợ lưu trữ chương trình và dữ liệu.
• Hỗ trợ thẻ nhớ MMC/SD để mở rộng bộ nhớ, sao lưu dữ liệu nhanh chóng.

4. Khả năng kết nối đa dạng

• Cổng Ethernet (RJ45): Kết nối mạng nội bộ với tốc độ 10/100 Mbps.
• Cổng MPI/PROFIBUS: Giao tiếp với PLC Siemens và các thiết bị khác.
• Cổng RS232/RS485: Hỗ trợ Modbus RTU, kết nối với nhiều loại PLC.
• Cổng USB: Cho phép kết nối thiết bị ngoại vi như chuột, bàn phím, hoặc lưu trữ dữ liệu.

5. Hoạt động ổn định trong môi trường công nghiệp

• Nguồn cấp 24V DC (±20%), tiêu thụ điện năng thấp.
• Chịu được nhiệt độ từ 0°C đến 50°C khi hoạt động.
• Độ ẩm 10 – 90% (không ngưng tụ), phù hợp với nhà máy, xưởng sản xuất.
• Khả năng chống rung tốt, đạt tiêu chuẩn công nghiệp.

6. Dễ dàng lập trình và tích hợp hệ thống

• Sử dụng phần mềm WinCC Flexible 2008 hoặc TIA Portal.
• Giao diện trực quan, hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt.
• Có thể lập trình các phím chức năng theo nhu cầu điều khiển cụ thể.

Mục đích sử dụng của KEYPAD HMI MP277 10

1. Điều khiển và giám sát hệ thống tự động hóa

• Hiển thị trạng thái hoạt động của máy móc, dây chuyền sản xuất, cảm biến và động cơ.
• Giúp người vận hành điều khiển thiết bị PLC, robot công nghiệp, hệ thống SCADA một cách dễ dàng.
• Cho phép bật/tắt, điều chỉnh tốc độ, giám sát áp suất, nhiệt độ, lưu lượng trong nhà máy.

2. Giao tiếp với các thiết bị công nghiệp

• Kết nối với PLC qua Ethernet, MPI/PROFIBUS, RS232/RS485 để trao đổi dữ liệu nhanh chóng.
• Điều khiển thiết bị thông qua Modbus RTU, TCP/IP, mở rộng khả năng ứng dụng.
• Hỗ trợ giao tiếp với cảm biến, biến tần, servo giúp tự động hóa quy trình sản xuất.

3. Hiển thị và nhập liệu dữ liệu trong hệ thống

• Màn hình 10.4 inch hiển thị thông số nhiệt độ, áp suất, tốc độ, sản lượng rõ ràng.
• Nhập lệnh điều khiển thông qua bàn phím vật lý hoặc màn hình cảm ứng.
• Hỗ trợ nhập mật khẩu, thông số cài đặt, dữ liệu vận hành an toàn và chính xác.

4. Cảnh báo sự cố và giám sát lỗi hệ thống

• Hiển thị thông báo lỗi máy móc, cảm biến hỏng, mất tín hiệu để kịp thời xử lý.
• Gửi cảnh báo âm thanh, hình ảnh hoặc tin nhắn SMS/email để người vận hành biết.
• Lưu trữ lịch sử sự cố giúp bảo trì và cải thiện hệ thống hiệu quả hơn.

5. Hỗ trợ bảo trì và nâng cấp hệ thống

• Cho phép cập nhật phần mềm, tải chương trình mới qua USB hoặc thẻ nhớ SD.
• Lưu trữ dữ liệu vận hành để phân tích hiệu suất, tối ưu hóa quy trình sản xuất.
• Dễ dàng thay thế hoặc tích hợp vào hệ thống SCADA, MES, ERP để quản lý tổng thể.

6. Ứng dụng trong các ngành công nghiệp khác nhau

KEYPAD HMI MP277 10 được sử dụng rộng rãi trong nhiều lĩnh vực:

• Sản xuất linh kiện điện tử: Điều khiển dây chuyền lắp ráp, kiểm tra sản phẩm.
• Ngành thực phẩm & đồ uống: Giám sát nhiệt độ, kiểm soát dây chuyền đóng gói.
• Ngành dệt may, nhựa, hóa chất: Điều chỉnh tốc độ máy dệt, ép nhựa, trộn hóa chất.
• Hệ thống xử lý nước, trạm bơm: Theo dõi áp suất, kiểm soát bơm nước tự động.
• Hệ thống HVAC, tòa nhà thông minh: Quản lý điều hòa không khí, hệ thống điện.

Vì sao nên chọn chúng tôi chuyên cung cấp KEYPAD HMI MP277 10

1. Tran Gia Automation

• Dịch vụ chúng tôi đưa đến khách hàng.
• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
• Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp KEYPAD HMI MP277 10

• Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
• Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
• Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn

Chúng tôi chuyên cung cấp thiết bị KEYPAD HMI MP277 10 toàn quốc:  Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

Dịch vụ sửa chữa KEYPAD HMI MP277 10 tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
