TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Đại lý bán tấm cảm ứng màn hình Siemens OP3, OP5, OP7, OP15, OP17, OP25, OP27, OP77  , màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Chúng tôi chuyên thay tấm cảm ứng màn hình HMI Siemens các dòng OP3 OP5 OP7 OP15 OP17 OP25 OP27 OP77 tất cả các kích thước như 3.5”, 3.8”, 5.7”, 7.0”, 8.0”, 10.1”,12”, 15”…

Cấu tạo của tấm cảm ứng màn hình Siemens OP3, OP5, OP7, OP15, OP17, OP25, OP27, OP77

1. Lớp bảo vệ ngoài cùng (Cover Lens)

• Là lớp nhựa hoặc kính cường lực, giúp bảo vệ màn hình khỏi trầy xước, va đập.
• Một số phiên bản có lớp phủ chống lóa, giúp hiển thị tốt hơn trong môi trường sáng mạnh.

2. Lớp cảm ứng điện trở (Resistive Touch Layer)

• Gồm hai lớp dẫn điện trong suốt (ITO – Indium Tin Oxide) đặt song song.
• Khi người dùng chạm vào màn hình, hai lớp này tiếp xúc với nhau tại điểm chạm, tạo ra tín hiệu điện.
• Ưu điểm: Hoạt động tốt với tay, găng tay, bút stylus, phù hợp với môi trường công nghiệp.
• Nhược điểm: Độ nhạy thấp hơn so với màn hình cảm ứng điện dung, dễ bị mòn sau thời gian dài sử dụng.

3. Lớp hiển thị LCD (LCD Panel)

• Loại màn hình: LCD đơn sắc hoặc TFT màu (tùy model).
• Hiển thị văn bản, đồ họa cơ bản, trạng thái hệ thống và thông số vận hành.
• Một số model có đèn nền LED, giúp màn hình sáng rõ hơn trong môi trường thiếu sáng.

4. Mạch điều khiển cảm ứng (Touch Controller Board)

• Nhận tín hiệu từ lớp cảm ứng, xác định tọa độ chạm và gửi lệnh đến bộ xử lý.
• Kết nối với bo mạch chính thông qua cổng FPC (Flexible Printed Circuit) hoặc cáp ribbon.
• Một số model hỗ trợ hiệu chỉnh cảm ứng (Touch Calibration) để tăng độ chính xác.

5. Bo mạch chính (Main PCB Board)

• Chứa vi xử lý, bộ nhớ EEPROM/Flash, điều khiển toàn bộ hoạt động của màn hình.
• Xử lý dữ liệu từ PLC và hiển thị trên màn hình.
• Tích hợp cổng RS232, RS485, Profibus-DP để giao tiếp với PLC Siemens và thiết bị khác.

6. Lớp vỏ bảo vệ (Housing & Frame)

• Chất liệu nhựa hoặc hợp kim nhôm, giúp bảo vệ các linh kiện bên trong.
• Mặt trước đạt chuẩn IP65, chống bụi, nước, dầu mỡ, phù hợp với môi trường công nghiệp.
• Thiết kế giúp dễ dàng lắp đặt trên tủ điện hoặc bảng điều khiển.

Thông số kỹ thuật của tấm cảm ứng màn hình Siemens OP3, OP5, OP7, OP15, OP17, OP25, OP27, OP77

• Kích thước màn hình

Màn hình Siemens OP3, OP5, OP7 có dạng LCD hiển thị ký tự, không hỗ trợ đồ họa.

Màn hình Siemens OP15, OP17, OP25, OP27 có kích thước hiển thị lớn hơn, hỗ trợ đồ họa cơ bản.

Màn hình Siemens OP77 có hai phiên bản, trong đó OP77A có màn hình đơn sắc, còn OP77B có màn hình TFT màu.

• Độ phân giải màn hình

Các dòng OP3, OP5, OP7 hiển thị thông tin dưới dạng ký tự, không có độ phân giải cụ thể.

Các dòng OP15 và OP17 có độ phân giải 240 × 128 pixel.

Các dòng OP25 và OP27 có độ phân giải 320 × 240 pixel.

OP77A có độ phân giải 160 × 64 pixel, trong khi OP77B có độ phân giải 320 × 240 pixel.

• Loại màn hình

OP3, OP5, OP7 sử dụng màn hình LCD đơn sắc, chỉ hiển thị ký tự.

OP15, OP17, OP25, OP27 có màn hình LCD đồ họa đơn sắc.

OP77A sử dụng màn hình LCD đơn sắc, còn OP77B có màn hình TFT màu hỗ trợ hiển thị tốt hơn.

• Khả năng cảm ứng

Các dòng OP3, OP5, OP7, OP15, OP17, OP25, OP27 không có chức năng cảm ứng và chỉ thao tác thông qua bàn phím vật lý.

OP77A cũng không hỗ trợ cảm ứng.

OP77B là model duy nhất trong danh sách có cảm ứng điện trở, cho phép thao tác trực tiếp trên màn hình.

• Cổng kết nối

Các model OP3, OP5, OP7 hỗ trợ giao tiếp thông qua cổng RS232 và RS485, chủ yếu dùng để kết nối với PLC Siemens S5 và S7-200.

Các model OP15, OP17, OP25, OP27 hỗ trợ cổng RS232, RS485 và Profibus-DP, phù hợp với PLC S7-300 và S7-400.

OP77A và OP77B hỗ trợ các cổng MPI, RS232, RS485, giúp kết nối với nhiều dòng PLC Siemens đời mới hơn.

Đặc điểm của tấm cảm ứng màn hình Siemens OP3, OP5, OP7, OP15, OP17, OP25, OP27, OP77

• Thiết kế nhỏ gọn, chắc chắn

Các dòng màn hình Siemens OP Series có thiết kế bền bỉ, phù hợp với môi trường công nghiệp.

Vỏ máy được làm từ nhựa hoặc hợp kim nhôm, giúp bảo vệ màn hình khỏi va đập và ảnh hưởng từ môi trường bên ngoài.

• Khả năng hiển thị đa dạng

Các model OP3, OP5, OP7 sử dụng màn hình LCD đơn sắc, chỉ hiển thị ký tự.

Các model OP15, OP17, OP25, OP27 sử dụng màn hình LCD đơn sắc nhưng có thể hiển thị đồ họa cơ bản.

OP77A sử dụng màn hình LCD đơn sắc, trong khi OP77B có màn hình TFT màu, giúp hiển thị thông tin rõ ràng hơn.

• Tương thích với nhiều dòng PLC Siemens

Các màn hình Siemens OP có thể kết nối với PLC S5, S7-200, S7-300, S7-400 thông qua các cổng giao tiếp như RS232, RS485, MPI hoặc Profibus-DP.

Điều này giúp các màn hình có khả năng hoạt động linh hoạt trong nhiều hệ thống tự động hóa khác nhau.

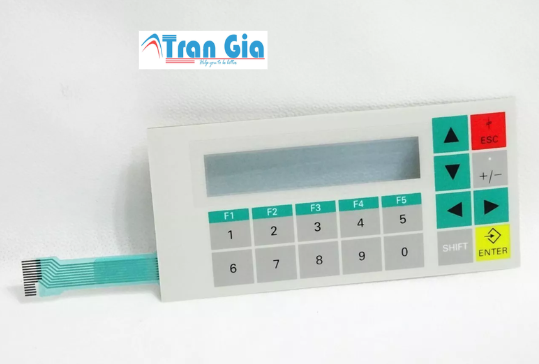

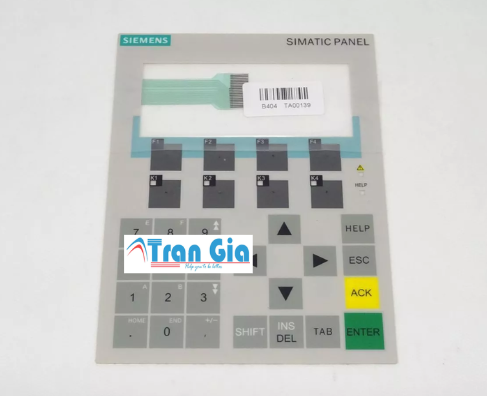

• Tùy chọn bàn phím và cảm ứng

Các model từ OP3 đến OP27 đều sử dụng bàn phím cứng để thao tác, với các phím chức năng lập trình sẵn.

OP77A vẫn sử dụng bàn phím, trong khi OP77B là model duy nhất có hỗ trợ cảm ứng điện trở, giúp thao tác nhanh hơn.

• Nguồn cấp ổn định

Tất cả các model sử dụng nguồn 24V DC, giúp đảm bảo hoạt động ổn định trong môi trường công nghiệp.

Tiêu thụ điện năng thấp, giúp tối ưu hóa hiệu suất hệ thống.

• Khả năng lưu trữ dữ liệu

Các model OP3, OP5, OP7, OP15, OP17, OP25, OP27 sử dụng bộ nhớ EEPROM để lưu trữ chương trình và cấu hình hệ thống.

OP77A và OP77B sử dụng bộ nhớ Flash, giúp lưu trữ được nhiều dữ liệu hơn và đảm bảo khả năng hoạt động tốt trong thời gian dài.

Mục đích sử dụng của tấm cảm ứng màn hình Siemens OP3, OP5, OP7, OP15, OP17, OP25, OP27, OP77

1. Giám sát và điều khiển quy trình sản xuất

• Nhiệt độ, áp suất trong hệ thống khí nén hoặc lò nhiệt.
• Tốc độ động cơ, số vòng quay trong các hệ thống băng tải hoặc máy cắt.
• Mức chất lỏng trong bồn chứa, lưu lượng bơm và van điều khiển.
• Tình trạng cảm biến, bộ điều khiển và các cơ cấu chấp hành khác.

2. Giao tiếp giữa con người và máy (HMI – Human Machine Interface)

Màn hình OP Series hoạt động như một giao diện trực quan giữa con người và hệ thống điều khiển tự động. Nhờ vào thiết kế thân thiện, màn hình giúp người vận hành có thể:

• Theo dõi trực tiếp các chỉ số vận hành trên màn hình.
• Điều chỉnh thông số hệ thống thông qua bàn phím hoặc màn hình cảm ứng (chỉ có trên OP77B).
• Nhận thông báo hoặc cảnh báo lỗi khi có sự cố, giúp khắc phục kịp thời.
• Tùy chỉnh chế độ hoạt động của máy mà không cần can thiệp sâu vào hệ thống PLC.

3. Kết nối và trao đổi dữ liệu với PLC Siemens

Màn hình Siemens OP có thể kết nối trực tiếp với nhiều dòng PLC của Siemens như:

• Siemens S5: Qua giao thức truyền thông RS232 hoặc RS485.
• Siemens S7-200: Hỗ trợ giao tiếp qua RS232 hoặc RS485.
• Siemens S7-300 và S7-400: Có thể kết nối thông qua Profibus-DP hoặc MPI.

4. Lưu trữ và quản lý dữ liệu vận hành

Một số model màn hình OP Series có khả năng lưu trữ dữ liệu vận hành và thông số cài đặt, giúp ích cho các mục đích như:

• Ghi nhận số liệu sản xuất theo thời gian thực, giúp quản lý hiệu suất và tối ưu hóa quy trình.
• Lưu trữ lịch sử cảnh báo lỗi, giúp xác định nguyên nhân và thời gian xảy ra sự cố.
• Dễ dàng khôi phục cài đặt khi có thay đổi trong hệ thống hoặc khi cần chuyển đổi giữa các chế độ vận hành.

5. Tích hợp vào hệ thống tự động hóa nhà máy

Màn hình Siemens OP được sử dụng phổ biến trong các ngành công nghiệp khác nhau, bao gồm:

• Ngành sản xuất thực phẩm và đồ uống: Điều khiển và giám sát dây chuyền đóng gói, trộn nguyên liệu, kiểm soát nhiệt độ.
• Ngành dược phẩm: Kiểm soát độ chính xác trong pha chế, đóng gói và kiểm tra chất lượng sản phẩm.
• Ngành điện tử: Điều khiển dây chuyền lắp ráp, kiểm tra linh kiện tự động.
• Ngành cơ khí: Quản lý hệ thống cắt CNC, hàn tự động, băng tải vận chuyển.

6. Nâng cao hiệu suất và độ chính xác trong vận hành

Màn hình Siemens OP giúp giảm thiểu các thao tác thủ công nhờ vào giao diện điều khiển trực quan. Một số lợi ích quan trọng bao gồm:

• Giảm sai sót do thao tác bằng tay, nhờ vào việc hiển thị chính xác các thông số kỹ thuật.
• Tăng tốc độ vận hành do người dùng có thể thay đổi thông số nhanh chóng.
• Cải thiện độ chính xác khi giám sát dữ liệu, giúp đảm bảo chất lượng sản phẩm.
• Tăng khả năng quản lý và bảo trì hệ thống bằng cách theo dõi nhật ký vận hành và báo lỗi theo thời gian thực.
