Mô tả sản phẩm
TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, màn hình pro-face, PLC, động cơ AC Servo, điện trở xả…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…
Điện trở xả là một thành phần quan trọng trong các hệ thống điều khiển động cơ, đặc biệt là trong ứng dụng biến tần. Nếu không có điện trở xả, khi động cơ dừng quá nhanh, nó có thể gây hỏng biến tần, tạo ra nhiệt và thậm chí làm cháy động cơ. Vì vậy, điện trở xả được sử dụng để giảm thiểu các sự cố này.
Điện Trở Xả Là Gì?
Điện trở xả (brake resistor) là loại điện trở được sử dụng trong các hệ thống điều khiển động cơ, đặc biệt là khi cần thời gian tăng giảm tốc nhanh, dừng đột ngột, hoặc trong các ứng dụng có tải có quán tính lớn, moment thay đổi, hay tải đảo chiều liên tục, như các hệ thống nâng hạ, cẩu trục, hoặc máy cán.
Vai trò của điện trở xả
Vai trò chính của điện trở xả là tiêu hao năng lượng dư thừa trong quá trình động cơ dừng, hoặc khi quay với quán tính lớn, dưới dạng nhiệt năng.
Khi động cơ dừng đột ngột hoặc thay đổi chiều quay, nó có thể hoạt động như một máy phát điện, tạo ra nguồn điện xoay chiều.
Mạch bảo vệ IGBT sẽ chuyển điện áp này thành điện áp DC, và nếu không có điện trở xả, điện áp DC trong hệ thống có thể tăng quá cao, gây nguy hiểm cho biến tần và các linh kiện điện tử khác.
Điện trở xả giúp bảo vệ hệ thống khỏi tình trạng quá áp, giảm thiểu rủi ro hư hỏng thiết bị.
2. Nguyên lý làm việc của điện trở xả
Khi động cơ không đồng bộ hoạt động, cuộn stator tạo ra từ trường biến đổi liên tục, gây ra chuyển động quay của roto. Tuy nhiên, trong quá trình hãm động cơ, nếu động cơ vẫn tiếp tục quay theo quán tính với tốc độ cao hơn so với tần số ban đầu (F > f), một lượng năng lượng lớn sẽ được sinh ra.
Lúc này, từ trường mạnh do động cơ quay nhanh sẽ tạo ra dòng điện tự cảm, vượt quá ngưỡng an toàn và truyền về biến tần. Tại đây, dòng điện sẽ đi qua khối công suất và được chỉnh lưu thành nguồn điện DC, làm tăng điện áp tại bus DC.
Điện trở xả sẽ tiêu hao năng lượng dư thừa này dưới dạng nhiệt, giúp giảm điện áp DC tại bus xuống mức an toàn, tránh tình trạng quá áp và bảo vệ các linh kiện trong biến tần khỏi hư hỏng.
Tại sao lại phải gắn điện trở xả cho biến tần?
Đối với các ứng dụng tải có quán tính lớn hay yêu cầu thời gian tăng/giảm tốc ngắn như hệ thống cẩu trục, máy nén khí, máy dập, máy ép nhựa,.. mà tốc độ thực tế của motor vượt cao hơn tốc độ được điều khiển bằng biến tần, lúc này động cơ hoạt động như một máy phát, năng lượng động cơ trả về biến tần sẽ làm điện áp DC Bus tăng cao trong thời gian ngắn sẽ làm hư hỏng biến tần, do vậy cần gắn điện trở xả để xả tiêu tán năng lượng đó qua thanh điện điện trở xả bằng kiểu điện năng qua nhiệt năng.
- Ngõ vào điện áp là R – S – T
- Ngõ ra động cơ là U – V – W
- Điện áp DC Bus là P và P1 – N và N1
Nhìn vào cấu tạo trên, nếu U-V-W có điện áp xoay chiều, mạch bảo vệ IGBT bằng Diode chống dòng ngược sẽ trở thành mạch chỉnh lưu đưa ngược điện áp DC về DC Bus khiến điện áp DC tích luỹ + với điện áp DC từ phần chỉnh lưu ngõ vào R – S – T ở P – N ( P sẽ nối với PR, N sẽ nối với N1 trong mạch điện ), khiến điện áp DC Bus tăng dần lên. Đến mức bảo vệ của biến tần, biến tần sẽ báo lỗi quá áp. Nếu điện áp này tăng nhanh đột ngột và vượt xa ngưỡng bảo vệ của biến tần, phần công suất của biến tần sẽ hư hỏng.
Do vậy khi điện áp một chiều trên Bus DC cao hơn mức bảo vệ thì biến tần sẽ báo lỗi OV0 (lỗi quá áp)
Nguyên nhân
+Khi thời gian tăng tốc hoặc giảm tốc của biến tần quá ngắn biến tần không thể hãm được động cơ theo thời gian đã cài đăt sẵn, điện áp trên Bus DC sẽ cao hơn mức cho phép.
+Khi có quán tính cao và dừng thì động cơ biến thành máy phát điện hồi tiếp về biến tần,sau khi đi qua khối công suất được chỉnh lưu thành nguồn DC dẫn tới điện áp bus DC dâng cao lên và biến tần sẽ báo lỗi
Mục đích của việc gắn điện trở xả cho biến tần:
==> nhằm đáp ứng đúng với nhu cầu sản xuất: quá trình sản xuất đòi hỏi phải giảm tốc nhanh, nhưng nếu không gắn điện trở xả vào chúng ta không giảm được vì biến tần báo lỗi thấp áp liên tục.
==> nhằm bảo vệ biến tần: nếu không lắp điện trở xả Biến tần cho các ứng dụng đòi hỏi dừng gấp lại có tải quán tính cao, khi đó điện áp DC bus tăng cao, sẽ gây hư hỏng thiết bị.==> đối với các ứng dụng tải nặng: cẩu trục, cổng trục, máy nén khí, máy dập, máy ép nhựa … bắt buộc phải gắn điện trở xả cho biến tần.
2. Cách chọn điện trở xả cho biến tần?
==> Công suất của điện trở xả: dựa theo catalogue nhà sản xuất từng hãng biến tần, từng dòng mà ta chọn được công suất điện trở xả, chọn bằng hoặc lớn hơn giá trị theo catalogue. giá trị công suất lớn hơn thì càng tốt giống như bóng đèn công suất càng ca thì càng tốt, nhưng càng cao thì giá tiền lại càng cao, ta nên chọn công suất phù hợp. giá tiền của điện trở xả phụ thuộc vào công suất ví dụ như cùng 200w 200ohm cũng bằng giá 200w 250ohm.
==> Giá trị điện trở của điện trở xả: giá trị này chúng ta chọn nằm trong khoảng từ min đến max, miễn sao nằm trong khung này là được.
Phân loại điện trở xả

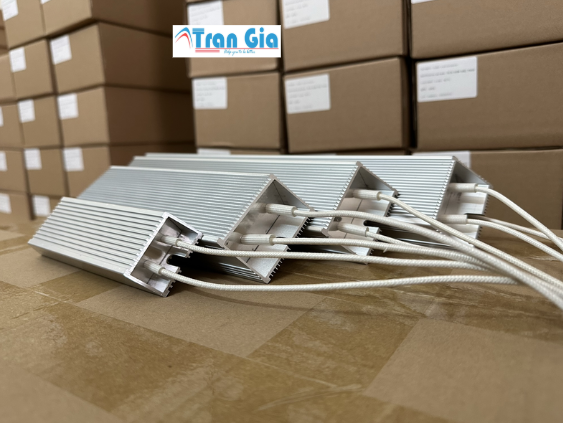

1. Điện trở xả nhôm
Điện trở xả nhôm có độ bền cao, chịu được các điều kiện khắc nghiệt và có khả năng tản nhiệt tốt. Nó được sử dụng trong các ứng dụng mạch công suất, biến tần, và hệ thống AC Servo.
Thông số kỹ thuật:
+ Công suất: 60 W – 5000 W
+ Điện áp: < 1.2 KV
+ Giá trị điện trở: 1 Ohm ~ 10 K Ohm
+ Bảo vệ: IP33
2. Điện trở xả sứ xanh
Điện trở xả sứ có đặc điểm là chịu được nhiệt độ cao và điện áp lớn. Dòng điện trở này được sử dụng phổ biến trong các ứng dụng yêu cầu công suất lớn, như mô phỏng tải và hệ thống điều khiển tự động.
Thông số kỹ thuật:
+ Công suất: 50 W – 15000 W
+ Điện áp: < 1.2 KV
+ Giá trị điện trở: 1 Ohm ~ 10 K Ohm
+ Bảo vệ: IP00
Cách chọn điện trở xả cho biến tần
Để chọn điện trở xả cho biến tần một cách hiệu quả, bạn cần xem xét các yếu tố sau:
1. Công suất điện trở xả (W)
Nguyên tắc chung: Nếu biến tần xả nhiều điện, chọn công suất lớn; ngược lại, nếu xả ít, chọn công suất nhỏ. Điều này phụ thuộc vào tải của ứng dụng.
Ví dụ: Đối với tải cần dừng nhanh như cầu trục hoặc máy vắt ly tâm, cần chọn điện trở có công suất lớn (thường từ 1/2 đến 2/3 công suất động cơ)
2. Giá trị điện trở (Ohm)
- Giá trị điện trở phải lớn hơn hoặc bằng giá trị tối thiểu (MIN) mà nhà sản xuất biến tần đưa ra. Thông thường, giá trị này có thể gấp 1,5-2 lần giá trị MIN.
- Đối với biến tần xả ít, có thể chọn điện trở cao hơn mà không cần chính xác
3. Loại điện trở
- Điện trở nhôm: Nhỏ gọn, giá thành rẻ, thích hợp cho môi trường không quá khắc nghiệt.
- Điện trở sứ: Bền hơn, chịu nhiệt tốt hơn, phù hợp cho các ứng dụng yêu cầu độ bền cao
4. Liên hệ với nhà cung cấp
Nên tham khảo hướng dẫn sử dụng và bảng thông số kỹ thuật của Trần Gia Automation để lựa chọn chính xác nhất.
Việc lựa chọn đúng điện trở xả không chỉ giúp bảo vệ biến tần mà còn đảm bảo hiệu suất hoạt động ổn định cho hệ thống điều khiển động cơ.
Vì sao nên chọn chúng tôi chuyên cung cấp điện trở xả
1. Tran Gia Automation
- Dịch vụ chúng tôi đưa đến khách hàng.
- Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
- Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
- Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..
2. Lý Do chọn Trần Gia làm nhà cung cấp điện trở xả
- Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
- Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
- Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
Chúng tôi chuyên cung cấp thiết bị điện trở xả toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
Dịch vụ sửa chữa điện trở xả tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
