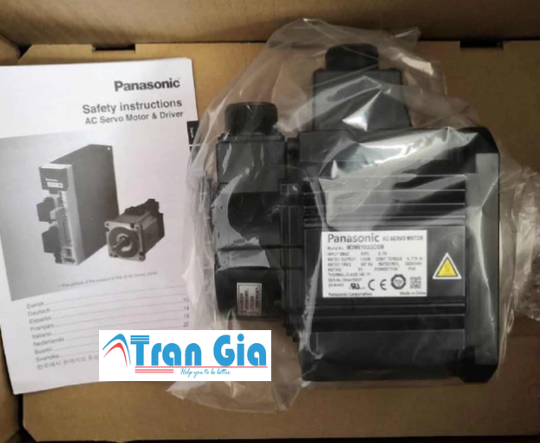

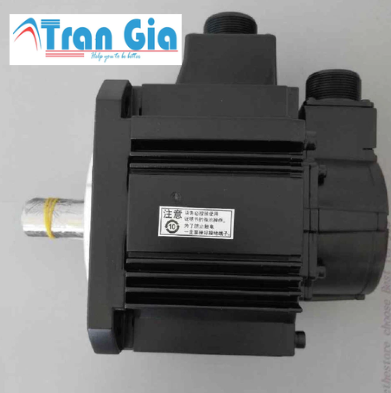

Thông số kỹ thuật của động cơ Servo Panasonic MDME102GCGM

• Sản phẩm: Động cơ Servo Panasonic MDME102GCGM

• Công suất định mức: 1.0 kW

• Điện áp cấp nguồn: 200 V AC

• Dòng điện định mức: 5.7 A (RMS)

• Công suất cấp nguồn cho driver: 1.8 kVA

• Tốc độ quay định mức: 2,000 vòng/phút

• Tốc độ quay tối đa: 3,000 vòng/phút

• Mô-men xoắn định mức: 4.77 N·m

• Mô-men xoắn cực đại: 14.3 N·m

• Quán tính rotor: 4.6 × 10⁻⁴ kg·m² (không có phanh)

• Loại encoder: 20-bit incremental và 17-bit absolute/incremental

• Đầu nối: Loại connector cho cả nguồn và encoder

• Tiêu chuẩn bảo vệ: IP65 (trừ phần trục quay và đầu nối)

• Kích thước mặt bích: 130 mm vuông

• Trọng lượng: Khoảng 5.2 kg

• Phanh giữ: Không có

Cấu tạo của động cơ Servo Panasonic MDME102GCGM

1. Stato (Stator)

• Cuộn dây ba pha: Được quấn cẩn thận với vật liệu cách điện chất lượng cao, tạo ra từ trường xoay khi có dòng điện chạy qua. Điều này giúp động cơ hoạt động mượt mà và hiệu quả.

• Lá thép kỹ thuật điện: Các lớp thép silicon được ghép lại giúp giảm tổn hao từ và tối ưu hóa hiệu suất của động cơ.

2. Rôto (Rotor)

• Rôto với nam châm vĩnh cửu: Sử dụng nam châm vĩnh cửu (đất hiếm) để tạo ra từ trường mạnh mẽ. Điều này giúp động cơ có mô-men xoắn cao ngay cả khi tốc độ thấp.

• Rôto quán tính cao: Được thiết kế cho các ứng dụng có tải lớn và quán tính cao, giúp tăng độ ổn định và khả năng chịu tải lớn mà không gây ảnh hưởng đến tốc độ động cơ.

3. Encoder

• Encoder 20-bit Incremental: Được gắn trên trục động cơ, cung cấp độ phân giải rất cao, với 1.048.576 xung/vòng. Điều này giúp cung cấp tín hiệu phản hồi chính xác về vị trí và tốc độ của trục động cơ.

• Encoder này giúp cho bộ điều khiển có thể điều chỉnh chính xác vị trí và tốc độ động cơ trong thời gian thực.

4. Trục động cơ

• Trục với rãnh then: Giúp dễ dàng kết nối động cơ với các cơ cấu truyền động khác như bánh răng hoặc pulley.

• Phớt dầu: Được trang bị phớt dầu để bảo vệ động cơ khỏi bụi bẩn, chất lỏng và các yếu tố môi trường có thể làm giảm tuổi thọ của động cơ.

5. Vỏ động cơ (Housing)

• Vỏ hợp kim nhôm: Được đúc từ hợp kim nhôm nhẹ, giúp giảm trọng lượng đồng thời có khả năng tản nhiệt hiệu quả.

• Cấp bảo vệ IP65: Bảo vệ động cơ khỏi bụi và tia nước, giúp động cơ hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Đặc điểm của động cơ Servo Panasonic MDME102GCGM

1. Hiệu suất cao và tiết kiệm năng lượng

• Công suất định mức: 1.0 kW, phù hợp với các ứng dụng yêu cầu mô-men xoắn và tốc độ cao trong các hệ thống tự động hóa.

• Tốc độ quay tối đa: 3,000 vòng/phút, giúp đạt được hiệu quả cao trong các ứng dụng yêu cầu tốc độ nhanh.

• Mô-men xoắn cực đại: 14.3 N·m, đảm bảo khả năng làm việc với các tải trọng lớn mà không gặp vấn đề.

2. Độ chính xác cao

• Encoder 20-bit: Đảm bảo độ phân giải cao cho phép điều khiển vị trí và tốc độ chính xác, đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác vị trí và tốc độ (như CNC, robot công nghiệp, và hệ thống lắp ráp tự động).

• Loại encoder: Bao gồm encoder incremental và absolute cho phép tối ưu hóa độ chính xác và tính ổn định trong điều khiển.

3. Bảo vệ môi trường (IP65)

• Tiêu chuẩn bảo vệ IP65: Động cơ có khả năng chống bụi và nước, làm việc ổn định trong các môi trường công nghiệp có độ ẩm cao hoặc môi trường bụi bẩn, giúp bảo vệ các linh kiện điện tử bên trong động cơ khỏi hư hỏng.

4. Kết nối dễ dàng

• Cổng kết nối dễ dàng (Connector type): Động cơ được trang bị các đầu nối chuẩn giúp việc lắp đặt và bảo trì dễ dàng hơn. Các đầu nối này hỗ trợ việc cắm và tháo gỡ nhanh chóng, tiết kiệm thời gian cho các kỹ thuật viên và người vận hành.

5. Chất liệu và thiết kế vỏ động cơ

• Vỏ động cơ chắc chắn: Vỏ được làm bằng vật liệu chất lượng cao, bảo vệ các thành phần bên trong khỏi bụi, ẩm ướt và va đập. Thiết kế này giúp tăng độ bền của động cơ và đảm bảo hoạt động ổn định trong thời gian dài.

Ứng dụng của động cơ Servo Panasonic MDME102GCGM

1. Máy CNC và gia công cơ khí

• Máy tiện, máy phay, máy mài CNC: Động cơ này giúp điều khiển các trục máy CNC một cách chính xác, đáp ứng yêu cầu về tốc độ và mô-men xoắn trong các quá trình gia công phức tạp.

• Hệ thống điều khiển trục: MDME102GCGM có thể được sử dụng để điều khiển các trục chính trong các máy gia công chính xác.

2. Robot công nghiệp

• Cánh tay robot (Robot arm): Với khả năng điều khiển vị trí và tốc độ chính xác, động cơ này rất phù hợp cho các ứng dụng trong robot công nghiệp như lắp ráp, hàn, và gắp – đặt các linh kiện.

• Robot vận hành tự động: Động cơ cũng có thể dùng trong các robot vận chuyển hoặc phân phối hàng hóa trong các hệ thống tự động hóa.

3. Máy đóng gói và chế biến thực phẩm

• Máy đóng gói: MDME102GCGM có thể điều khiển các cơ cấu chuyển động trong các hệ thống đóng gói tự động, như di chuyển băng tải, dán nhãn, hoặc cắt bao bì.

• Máy chiết rót, phân loại sản phẩm: Động cơ này giúp các cơ cấu phân loại sản phẩm hoặc chiết rót đóng gói nhanh chóng và chính xác.

4. Hệ thống tự động hóa và sản xuất

• Hệ thống băng tải: Với khả năng điều khiển tốc độ và vị trí chính xác, động cơ này có thể được sử dụng trong các hệ thống băng tải tự động trong các nhà máy sản xuất.

• Dây chuyền sản xuất tự động: Động cơ có thể điều khiển các cơ cấu chuyển động khác nhau trong dây chuyền sản xuất, bao gồm các cơ cấu nâng hạ, lắp ráp hoặc phân phối.

5. Máy in và chế tạo linh kiện điện tử

• Máy in cuộn: MDME102GCGM có thể được sử dụng trong các máy in cuộn với yêu cầu kiểm soát tốc độ và vị trí chính xác.

• Hệ thống SMT (Surface Mount Technology): Được dùng để điều khiển các bộ phận của máy SMT trong việc gắp và lắp ráp linh kiện điện tử.
