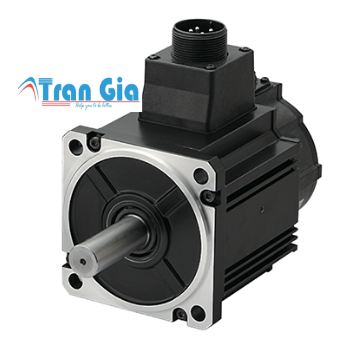

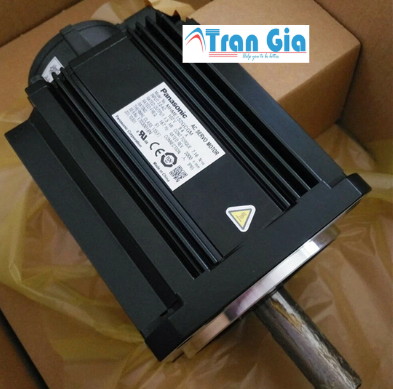

Thông số kỹ thuật của động cơ Servo Panasonic MDME202G1H

• Mã sản phẩm: Động cơ Servo Panasonic MDME202G1H

• Dòng sản phẩm: MINAS A5

• Loại động cơ: Quán tính trung bình (Middle inertia)

• Cấp bảo vệ: IP67 (ngoại trừ phần quay của trục và các chân kết nối)

• Kết nối: Dạng connector

• Phanh giữ (Holding brake): Có

• Phớt dầu (Oil seal): Có

• Trục: Có rãnh then (Key-way)

• Kích thước mặt bích: 130 mm x 130 mm

• Điện áp định mức: 200 V AC

• Công suất định mức: 2.0 kW

• Dòng điện định mức: 11.5 A (rms)

• Dòng điện cực đại: 49 A (peak)

• Công suất cung cấp cho driver: 3.3 kVA

• Tốc độ quay định mức: 2000 vòng/phút

• Tốc độ quay tối đa: 3000 vòng/phút

• Mô-men xoắn định mức: 9.55 N·m

• Mô-men xoắn cực đại: 28.6 N·m

Cấu tạo của động cơ Servo Panasonic MDME202G1H

1. Rotor (Phần quay)

• Gồm nam châm vĩnh cửu (Permanent Magnet) hiệu suất cao – thường là loại NdFeB (Neodymium).

• Được gắn trực tiếp trên trục quay của động cơ.

• Cân bằng động tốt → giảm rung, cho phép quay tốc độ cao (đến 3000 vòng/phút).

• Có thể chịu được tải mô-men cực đại lên đến 28.6 N·m.

2. Stator (Phần tĩnh)

• Gồm cuộn dây ba pha bằng đồng chất lượng cao đặt trong các rãnh lõi thép silic.

• Tạo từ trường quay khi cấp điện AC 3 pha.

• Có cảm biến nhiệt tích hợp để phát hiện quá nhiệt.

3. Encoder (Bộ mã hóa vòng quay)

• Loại: Incremental encoder 20-bit, độ phân giải 1.048.576 xung/vòng.

• Gắn phía sau rotor, nhận biết vị trí – tốc độ – gia tốc của trục.

• Gửi tín hiệu phản hồi về driver để thực hiện điều khiển vòng kín.

4. Phanh hãm (Holding Brake)

• Là phanh điện từ, giữ trục đứng yên khi mất nguồn (rất quan trọng trong cơ cấu thẳng đứng).

• Tự động nhả khi có nguồn điều khiển từ driver.

5. Ổ bi (Bearing)

• Gồm 2 ổ bi (một trước, một sau) giúp rotor quay trơn tru và giảm ma sát.

• Chịu được tải hướng kính và trục.

6. Trục động cơ

• Làm bằng thép cứng, chính xác cao.

• Có rãnh then (keyway) để truyền động đến bánh răng, puli hoặc khớp nối.

• Đầu trục có phớt dầu chống bụi và nước.

Đặc điểm của động cơ Servo Panasonic MDME202G1H

1. Encoder độ phân giải siêu cao

• Trang bị encoder 20-bit (1.048.576 xung/vòng).

• Giúp điều khiển vị trí, tốc độ và gia tốc cực kỳ chính xác.

• Cho phép phản hồi nhanh và mượt khi điều khiển vòng kín.

2. Tích hợp phanh giữ và phớt dầu

• Có phanh điện từ (holding brake) – giữ trục cố định khi ngừng cấp nguồn.

• Có phớt dầu – tăng khả năng chống bụi và nước tại trục, nâng tuổi thọ động cơ.

• Hữu ích trong các cơ cấu thẳng đứng hoặc dừng khẩn cấp.

3. Bền bỉ – Chống chịu môi trường khắc nghiệt

• Chuẩn bảo vệ IP67 (trừ phần trục và đầu nối).

• Vỏ nhôm đúc chắc chắn, có gân tản nhiệt tốt.

• Chịu được điều kiện có bụi, dầu và hơi ẩm trong nhà máy.

4. Dễ dàng lắp đặt và thay thế

• Kết nối dạng connector – dễ tháo rời và bảo trì.

• Trục có rãnh then (keyway) – gắn được trực tiếp puli, bánh răng, khớp nối.

• Mặt bích chuẩn 130 mm – phù hợp với nhiều loại cơ cấu cơ khí.

5. Tương thích với driver MINAS A5

• Hoạt động ổn định với các bộ điều khiển dòng A5, A5E như MEDKT7364, MEDHT7364.

• Hỗ trợ chế độ điều khiển vị trí, tốc độ, mô-men xoắn.

Ứng dụng của động cơ Servo Panasonic MDME202G1H

1. Máy móc tự động trong sản xuất

• Máy đóng gói, chiết rót, dán nhãn: điều khiển vị trí chính xác từng chu kỳ hoạt động.

• Máy cắt, máy in, máy xếp giấy: yêu cầu mô-men xoắn cao và phản hồi tốc độ nhanh.

• Máy cấp phôi, máy gắp linh kiện: vận hành theo nhịp liên tục và chính xác.

2. Robot công nghiệp và cơ cấu chuyển động

• Robot gắp – đặt (Pick & Place): yêu cầu định vị vị trí cực kỳ chính xác.

• Cánh tay robot 4–6 trục: điều khiển từng khớp trơn tru và đồng bộ.

• Bàn trượt tuyến tính, cơ cấu xoay: cần điều khiển theo quỹ đạo mượt và ổn định.

3. Máy CNC và hệ thống điều khiển trục

• Máy CNC mini/midsize: điều khiển trục X, Y, Z – độ chính xác cao.

• Bàn xoay, trục quay phụ: cần servo lực cao, đáp ứng nhanh.

• Máy mài, máy khoan, máy tiện tự động.

4. Dây chuyền sản xuất tốc độ cao

• Máy SMT (gắn chip điện tử): cần tốc độ cao, định vị siêu chính xác.

• Dây chuyền đóng chai, đóng gói thực phẩm.

• Máy phân loại, băng tải điều khiển theo sensor.

5. Hệ thống truyền động thông minh

• Băng tải servo: điều khiển theo cảm biến, thay đổi tốc độ linh hoạt.

• AGV/AMR (robot di động tự hành): yêu cầu điều khiển vị trí và tốc độ tuyến tính.
