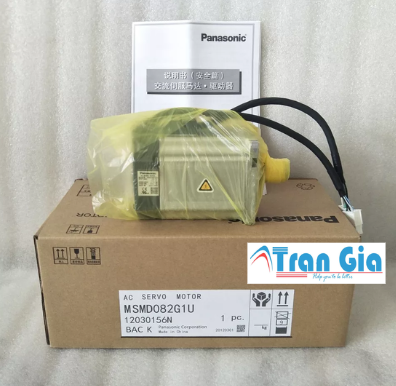

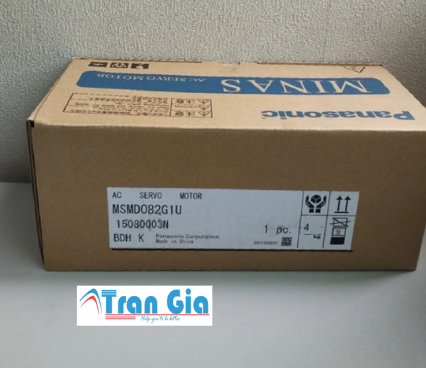

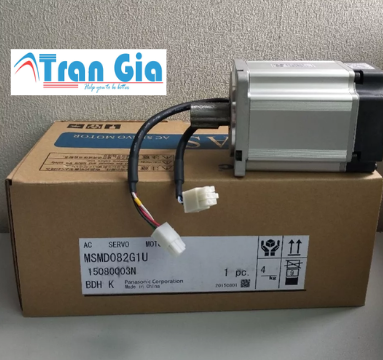

Thông số kỹ thuật của động cơ Servo Panasonic MSMD082G1U

• Mã sản phẩm: Động cơ Servo Panasonic MSMD082G1U

• Công suất định mức: 850W (0.85 kW)

• Điện áp định mức: 200V AC, 3 pha

• Tốc độ định mức: 3000 vòng/phút (RPM)

• Tốc độ tối đa: 5000 vòng/phút (RPM)

• Mô-men xoắn định mức: 2.7 Nm

• Mô-men xoắn cực đại: Khoảng 8.1 Nm

• Dòng điện định mức: Khoảng 4.6 A (tùy tải và điều kiện vận hành)

• Encoder: Loại incremental 20-bit (độ phân giải cao ~1.048.576 ppr)

• Kiểu trục: Trục tròn không có rãnh then (plain shaft)

• Làm mát: Tự nhiên (không quạt)

• Lớp cách điện: F (nhiệt độ tối đa 155°C)

• Cấp bảo vệ: IP65 (ngoại trừ phần trục và đầu nối)

• Trọng lượng: Khoảng 2.9 – 3.1 kg

• Chuẩn mặt bích: 80 mm (loại trung bình)

• Tương thích driver: Dòng MINAS A5

Cấu tạo của động cơ Servo Panasonic MSMD082G1U

1. Stator (Phần tĩnh)

• Cuộn dây đồng 3 pha quấn quanh lõi thép từ.

• Khi được cấp điện AC, cuộn dây tạo ra từ trường quay tương tác với rotor để tạo mô-men xoắn.

• Cấu tạo này giúp động cơ hoạt động hiệu quả với phản hồi tức thời và ít hao tổn năng lượng.

2. Rotor (Phần quay)

• Nam châm vĩnh cửu làm từ vật liệu neodymium được gắn vào rotor.

• Rotor quay theo từ trường tạo ra mô-men xoắn, tương tác chính xác với stator.

• Thiết kế rotor có độ chính xác cao, giúp giảm thiểu rung động và tăng tuổi thọ cho động cơ.

3. Encoder (Cảm biến phản hồi)

• Encoder 20-bit (độ phân giải rất cao).

• Gắn trực tiếp vào trục động cơ để cung cấp tín hiệu phản hồi về vị trí, tốc độ và hướng quay.

• Giúp hệ thống điều khiển có thể theo dõi chính xác và điều chỉnh chuyển động của động cơ một cách mượt mà và ổn định.

4. Hệ thống làm mát

• Động cơ sử dụng phương pháp làm mát tự nhiên, không có quạt.

• Vỏ nhôm đúc có gân tản nhiệt, giúp phân tán nhiệt độ sinh ra trong quá trình hoạt động và giữ cho động cơ luôn mát mẻ.

5. Vỏ động cơ (Housing)

• Vỏ làm từ hợp kim nhôm đúc có độ bền cao, chống ăn mòn và chịu va đập tốt.

• Cấp bảo vệ IP65 giúp động cơ chống bụi và tia nước từ mọi hướng (ngoại trừ trục và đầu nối).

Đặc điểm của động cơ Servo Panasonic MSMD082G1U

1. Hiệu suất cao và phản hồi nhanh

• Được trang bị encoder incremental 20-bit, động cơ cung cấp độ phân giải cao, cho phép điều khiển vị trí, tốc độ và mô-men xoắn chính xác.

• Thời gian phản hồi nhanh giúp động cơ thực hiện các điều chỉnh tức thời khi thay đổi tải, rất phù hợp cho các ứng dụng yêu cầu độ chính xác cao và thời gian phản hồi ngắn.

2. Mô-men xoắn cao

• Mô-men xoắn định mức là 2.7 Nm, trong khi mô-men xoắn cực đại có thể lên đến 8.1 Nm.

• Điều này giúp động cơ có thể xử lý các tải có thay đổi nhanh hoặc yêu cầu mô-men xoắn lớn, phù hợp với các ứng dụng công nghiệp có tải động.

3. Trục trơn (Plain Shaft)

• Trục trơn không có rãnh then giúp dễ dàng kết nối với khớp nối linh hoạt hoặc các cơ cấu truyền động khác.

• Phù hợp với các ứng dụng không cần khóa trục cố định, giúp tăng khả năng linh hoạt trong thiết kế hệ thống.

4. Làm mát tự nhiên

• Không sử dụng quạt – tản nhiệt qua vỏ nhôm đúc, giúp giảm tiếng ồn và độ rung.

• Với thiết kế này, động cơ vẫn duy trì được hiệu suất làm việc ổn định mà không cần các thành phần phụ trợ phức tạp.

5. Độ bền cao và bảo vệ tốt

• Vỏ động cơ làm từ hợp kim nhôm đúc giúp gia tăng độ bền cơ học và khả năng chịu nhiệt.

• Cấp bảo vệ IP65 cho phép động cơ chống bụi và tia nước từ mọi hướng (trừ phần trục và đầu nối), lý tưởng cho môi trường làm việc khắc nghiệt.

6. Tương thích với các driver của Panasonic

• Động cơ MSMD082G1U tương thích với các driver của dòng MINAS A5 (ví dụ: MBDDT2210), cho phép dễ dàng tích hợp và điều khiển thông qua các hệ thống PLC hoặc HMI.

Ứng dụng của động cơ Servo Panasonic MSMD082G1U

1. Robot công nghiệp và tự động hóa

• Điều khiển các khớp quay của robot: Với khả năng phản hồi nhanh và mô-men xoắn mạnh mẽ, động cơ này lý tưởng cho việc điều khiển các bộ phận chuyển động của robot, đặc biệt là trong các ứng dụng tự động hóa dây chuyền sản xuất.

• Ứng dụng trong các hệ thống lắp ráp tự động: Điều khiển các cơ cấu di chuyển để thực hiện các công đoạn lắp ráp chính xác.

2. Máy CNC, máy phay, máy cắt

• Điều khiển chính xác trục máy CNC: Động cơ servo này có thể điều khiển chính xác trục X, Y, Z trong máy CNC, giúp tạo ra các sản phẩm với độ chính xác cao.

• Ứng dụng trong các hệ thống gia công cơ khí: Đặc biệt là trong các máy cắt, phay, khoan, nơi cần tốc độ và mô-men xoắn ổn định.

3. Hệ thống đóng gói tự động

• Điều khiển các bộ phận như băng tải, dao cắt, hoặc trục cuốn: Động cơ servo giúp các cơ cấu chuyển động đồng bộ với nhau, đảm bảo quá trình đóng gói diễn ra nhanh chóng và chính xác.

• Đóng gói, nhãn tem tự động: Kiểm soát các cơ cấu dán nhãn, đóng gói sản phẩm một cách chính xác.

4. Thiết bị đo kiểm, máy xét nghiệm

• Hệ thống kiểm tra kích thước, lực siết: Sử dụng động cơ servo để điều khiển các bộ phận cơ học trong hệ thống kiểm tra kích thước hoặc lực, đảm bảo việc đo đạc chính xác.

• Máy xét nghiệm y tế, phòng thí nghiệm: Động cơ này phù hợp với các thiết bị cần độ chính xác cao và vận hành ổn định trong môi trường phòng thí nghiệm hoặc y tế.

5. Hệ thống băng tải và phân loại sản phẩm

• Điều khiển băng tải thông minh: Động cơ servo có thể điều khiển các băng tải với tốc độ thay đổi linh hoạt, giúp vận chuyển hàng hóa hoặc sản phẩm một cách hiệu quả.

• Phân loại sản phẩm tự động: Sử dụng trong các hệ thống phân loại sản phẩm dựa trên kích thước, màu sắc, hoặc trọng lượng.
