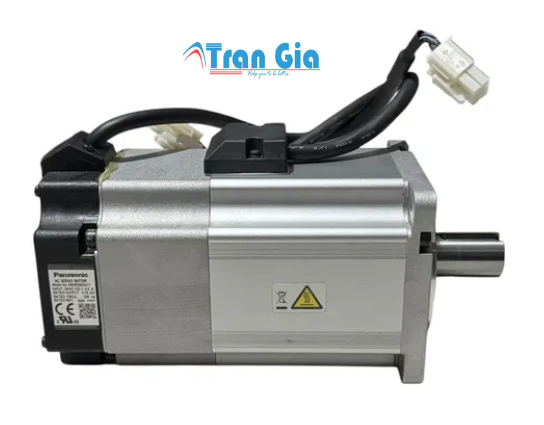

Thông số kỹ thuật của động cơ Servo Panasonic MSME082G1S

• Mã sản phẩm: Động cơ Servo Panasonic MSME082G1S

• Dòng sản phẩm: MINAS A5 – MSME Series

• Công suất định mức: 750 W

• Điện áp định mức: 200 VAC

• Dòng điện định mức: 4.1 A (rms)

• Tốc độ định mức: 3000 vòng/phút

• Tốc độ tối đa: 6000 vòng/phút

• Mô-men xoắn định mức: 2.4 Nm

• Mô-men xoắn cực đại: 7.1 Nm

• Quán tính rotor: 0.87 × 10⁻⁴ kg·m²

• Tỷ lệ quán tính tải khuyến nghị: ≤ 20 lần

• Encoder: 20-bit incremental (độ phân giải 1.048.576 xung/vòng)

• Kiểu trục: Có rãnh then, đầu trục có lỗ định tâm

• Phanh hãm: Không có

• Chuẩn bảo vệ: IP67 (ngoại trừ phần trục quay và đầu nối)

• Kích thước mặt bích: 80 mm × 80 mm

• Khối lượng: 2.3 kg

Cấu tạo của động cơ Servo Panasonic MSME082G1S

1. Stato (Stator)

• Cuộn dây 3 pha: Cấu tạo cuộn dây 3 pha (U, V, W) được quấn đều và sắp xếp trong thân stato để tạo ra từ trường quay khi cấp điện xoay chiều.

• Vật liệu: Stato thường được làm từ vật liệu có khả năng dẫn điện tốt, như thép silicon, để giảm tổn thất năng lượng.

• Cảm biến nhiệt: Được tích hợp để theo dõi nhiệt độ cuộn dây và bảo vệ động cơ khi nhiệt độ quá cao.

2. Rôto (Rotor)

• Nam châm vĩnh cửu: Được gắn vào phần rôto để tạo ra từ trường cố định. Loại nam châm thường là Neodymium để có độ từ tính mạnh và ổn định.

• Trục động cơ: Trục được gia công chính xác, có rãnh then ở đầu trục để kết nối với các khớp nối hoặc các chi tiết cơ khí khác.

3. Encoder (Cảm biến vị trí)

• Loại encoder: Incremental Encoder 20-bit, giúp cung cấp thông tin về vị trí và tốc độ của rôto với độ phân giải rất cao (1.048.576 xung/vòng).

• Vị trí lắp đặt: Encoder gắn phía sau động cơ, đồng trục với trục quay của rôto để cung cấp thông tin phản hồi chính xác về chuyển động.

4. Phanh hãm (Brake) – Không có trong phiên bản MSME082G1S

• Động cơ này không có phanh hãm tích hợp. Tuy nhiên, nếu yêu cầu phanh, có thể sử dụng các phương pháp phanh bên ngoài hoặc chọn các phiên bản khác của động cơ có phanh tích hợp.

5. Đầu nối (Connectors)

• Nguồn động lực (Power): Đầu nối 3 pha (U, V, W) dùng cho cấp nguồn động lực.

• Tín hiệu encoder: Được kết nối với bộ điều khiển để truyền tải tín hiệu vị trí và tốc độ.

• Đầu nối cho các tín hiệu khác: Thường có đầu nối cho các tín hiệu liên quan đến cảm biến và bảo vệ nhiệt.

Đặc điểm của động cơ Servo Panasonic MSME082G1S

1. Hiệu suất cao và khả năng điều khiển chính xác

• Công suất 750W với tốc độ tối đa lên đến 6000 vòng/phút và mô-men xoắn cực đại đạt 7.1 Nm.

• Được thiết kế để cung cấp độ chính xác cao trong điều khiển tốc độ và vị trí, đáp ứng tốt yêu cầu trong các ứng dụng cần độ chính xác cao.

2. Encoder độ phân giải cao

• Tích hợp encoder 20-bit, cung cấp 1.048.576 xung/vòng, giúp cảm nhận vị trí và tốc độ chính xác của trục.

• Encoder incremental giúp đảm bảo phản hồi chính xác và liên tục từ trục động cơ về bộ điều khiển (driver).

3. Độ bền và độ tin cậy cao

• Được thiết kế với chuẩn bảo vệ IP67, động cơ có khả năng chịu được môi trường khắc nghiệt, như bụi và nước, đặc biệt thích hợp với các ứng dụng ngoài trời hoặc trong môi trường sản xuất.

• Vỏ nhôm giúp tản nhiệt tốt, giảm nguy cơ quá nhiệt, và đồng thời giảm trọng lượng của động cơ.

4. Tính linh hoạt cao trong ứng dụng

• Với công suất 750W và mô-men xoắn 2.4 Nm (định mức), động cơ phù hợp cho nhiều ứng dụng công nghiệp như máy CNC, robot công nghiệp, máy đóng gói, và máy kiểm tra tự động.

• Tốc độ và mô-men xoắn có thể điều chỉnh linh hoạt, cho phép động cơ dễ dàng đáp ứng nhu cầu thay đổi của các hệ thống tự động hóa.

5. Tích hợp dễ dàng với các bộ điều khiển (driver) Panasonic

• Được thiết kế để tương thích với bộ điều khiển MINAS A5, tạo ra một hệ thống hoạt động đồng bộ và hiệu quả.

• Bộ điều khiển có khả năng xử lý các tín hiệu từ encoder và điều chỉnh tốc độ cũng như vị trí của động cơ trong thời gian thực, giúp cải thiện hiệu suất hệ thống.

Ứng dụng của động cơ Servo Panasonic MSME082G1S

1. Máy CNC và gia công cơ khí chính xác

• Điều khiển các trục X, Y, Z trong máy phay, máy tiện CNC.

• Thường được sử dụng cho các ứng dụng điều khiển vị trí chính xác trong gia công cơ khí, thay dao tự động, hoặc điều khiển các cụm cơ khí khác trong máy CNC.

2. Máy đóng gói tự động

• Điều khiển các cơ cấu như cắt bao bì, định vị nhãn, hoặc di chuyển sản phẩm trên băng tải.

• Ứng dụng trong các hệ thống đóng gói có yêu cầu chính xác cao về vị trí và tốc độ, chẳng hạn như đóng gói thực phẩm, thuốc, mỹ phẩm.

3. Robot công nghiệp

• Điều khiển các khớp quay của robot, cho phép robot thực hiện các tác vụ như bốc xếp, hàn tự động, hoặc lắp ráp.

• Sử dụng trong các hệ thống tự động hóa yêu cầu sự linh hoạt và độ chính xác cao, chẳng hạn như cánh tay robot trong các dây chuyền sản xuất.

4. Hệ thống nâng hạ và thang máy

• Phù hợp cho các ứng dụng cần phản hồi nhanh và chính xác như máy nâng, thang máy, hoặc các cơ cấu trục đứng.

• Động cơ có khả năng duy trì mô-men xoắn ổn định, đảm bảo vận hành an toàn và hiệu quả.

5. Máy kiểm tra và đo lường tự động

• Điều khiển các cơ cấu đo lường chính xác như cảm biến, camera, hoặc đầu đo trong các máy kiểm tra tự động.

• Thường sử dụng trong các hệ thống cần độ chính xác cao, chẳng hạn như kiểm tra sản phẩm, đo lường kích thước, hoặc phân tích dữ liệu.
