Thông số kỹ thuật của động cơ Servo Panasonic MSME302G1

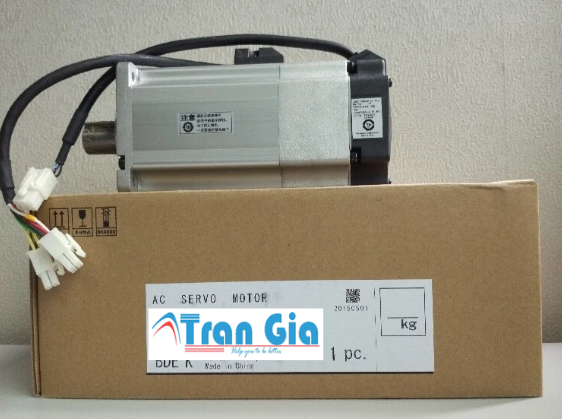

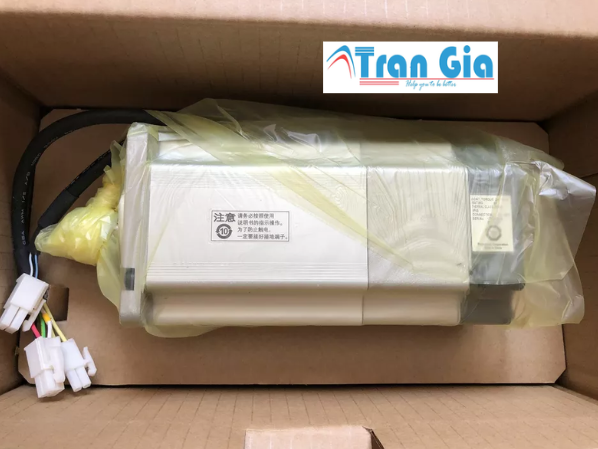

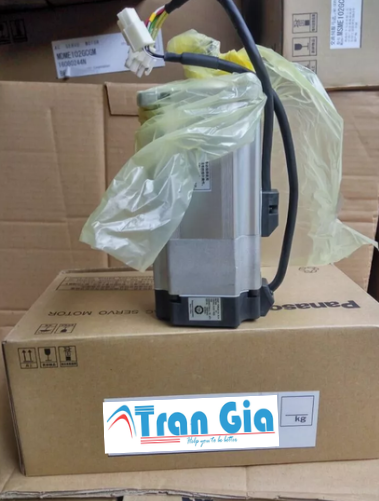

• Sản phẩm: Động cơ Servo Panasonic MSME302G1
• Công suất định mức: 3.0 kW
• Điện áp cấp nguồn: 200 V AC
• Dòng điện định mức: 18.1 A (rms)
• Dòng điện cực đại: 77 A (0-p)
• Mô-men xoắn định mức: 9.55 N·m
• Mô-men xoắn cực đại: 28.6 N·m
• Tốc độ quay định mức: 3000 vòng/phút
• Tốc độ quay tối đa: 5000 vòng/phút
• Độ phân giải encoder: 20-bit (tăng dần)
• Độ phân giải mỗi vòng quay: 1,048,576 xung/vòng
• Quán tính rotor: 6.50 × 10⁻⁴ kg·m²
• Tỷ lệ quán tính tải/rotor khuyến nghị: ≤15 lần
• Kích thước mặt bích: 120 mm
• Trọng lượng: 8.3 kg
• Loại trục: Có then hoa (Key-way)
• Phanh giữ: Không tích hợp
• Tiêu chuẩn bảo vệ: IP67 (chống bụi và chống nước)
• Dầu làm kín trục: Có
• Loại encoder: Tăng dần (Incremental)

Cấu tạo của động cơ Servo Panasonic MSME302G1

1. Stato (Stator)

• Gồm lõi thép và dây quấn đồng ba pha.

• Tạo ra từ trường quay khi được cấp điện xoay chiều 3 pha từ driver.

• Được gắn cố định vào vỏ động cơ.

2. Rôto (Rotor)

• Là phần quay được gắn trục ra của động cơ.

• Gắn nam châm vĩnh cửu (Permanent Magnet), giúp tạo ra từ trường đối ứng với stato.

• Có quán tính thấp để tăng tốc và giảm tốc nhanh chóng – đặc trưng của dòng MSME.

3. Encoder (Cảm biến vị trí)

• Là loại incremental encoder 20-bit, độ phân giải cao (1,048,576 xung/vòng).

• Gắn trực tiếp vào trục rotor để cung cấp phản hồi chính xác về vị trí, vận tốc và hướng quay cho bộ điều khiển.

• Loại kết nối: dạng đầu cắm (connector).

4. Trục động cơ

• Loại có then hoa (Key-way) để truyền động mô-men xoắn đến tải.

• Làm từ thép cứng, được gia công chính xác.

• Có dầu làm kín trục để chống bụi, chống nước (đạt chuẩn IP67).

5. Vòng bi (Bạc đạn)

• Được lắp ở hai đầu trục để giữ rotor quay ổn định và chính xác.

• Chịu tải hướng trục và hướng kính cao, phù hợp với chuyển động liên tục tốc độ cao.

Đặc điểm của động cơ Servo Panasonic MSME302G1

1. Hiệu suất cao, phản hồi nhanh

• Tốc độ định mức 3000 vòng/phút, tốc độ tối đa lên đến 5000 vòng/phút, cho phép sử dụng trong các ứng dụng cần gia tốc lớn và dừng nhanh.

• Mô-men xoắn cực đại lên tới 28.6 N·m, đảm bảo động cơ không bị sụt hiệu suất khi tải thay đổi đột ngột.

2. Độ chính xác điều khiển rất cao

• Trang bị encoder 20-bit tăng dần, đạt độ phân giải 1,048,576 xung/vòng, giúp điều khiển vị trí, vận tốc và mô-men xoắn cực kỳ chính xác.

• Phù hợp với các hệ thống servo vòng kín yêu cầu độ chính xác cao trong các máy CNC, robot, máy đóng gói…

3. Thiết kế nhỏ gọn, quán tính thấp

• Dòng MSME là dòng servo quán tính thấp, phù hợp cho các cơ cấu nhẹ, cần phản ứng nhanh.

• Trọng lượng nhẹ (8.3 kg) và mặt bích tiêu chuẩn 120 mm giúp dễ lắp đặt trong không gian hẹp.

4. Độ bền và chống chịu môi trường tốt

• Tiêu chuẩn bảo vệ IP67: Chống bụi hoàn toàn, chống nước mạnh – thích hợp cho môi trường công nghiệp khắc nghiệt.

• Có dầu làm kín trục (oil seal) và gioăng, giúp bảo vệ vòng bi và linh kiện bên trong khỏi bụi, dầu hoặc nước.

5. Tương thích hệ thống điều khiển Panasonic

• Làm việc hoàn hảo với các driver thuộc dòng MINAS A5, bao gồm: MFDHTA390, MFDHTA390E, MFDHTA390NA1.

• Hỗ trợ truyền thông tốc độ cao, dễ tích hợp với PLC và HMI Panasonic hoặc các hãng khác.

Ứng dụng của động cơ Servo Panasonic MSME302G1

1. Máy đóng gói – chiết rót – dán nhãn

• Điều khiển chuyển động chính xác của dao cắt, cụm dán, đầu chiết, băng tải tốc độ cao.

• Đồng bộ chuyển động giữa nhiều trục servo (multi-axis sync).

2. Máy CNC, trung tâm gia công cơ khí

• Điều khiển trục X, Y, Z trong máy cắt plasma, laser, phay, tiện.

• Độ phân giải cao giúp tạo bề mặt gia công mịn và chính xác.

3. Hệ thống robot công nghiệp, cánh tay robot (Robot Arm)

• Ứng dụng cho các khớp robot cần phản hồi nhanh, lực mô-men ổn định.

• Giúp di chuyển mượt mà, lặp lại vị trí với sai số rất thấp.

4. Máy in tốc độ cao – in nhãn – in ống đồng

• Điều khiển cụm trục ép, trục cuốn chính xác theo chiều dài in.

• Hỗ trợ điều khiển đồng bộ nhiều trục để đạt độ trễ gần bằng 0.

5. Dây chuyền lắp ráp tự động

• Thực hiện các thao tác như gắp – đặt linh kiện, di chuyển cụm cơ cấu, lắp ráp bán tự động.

• Hoạt động liên tục, độ tin cậy cao.
