Thông số kỹ thuật của động cơ Servo Panasonic MSMJ042G1U

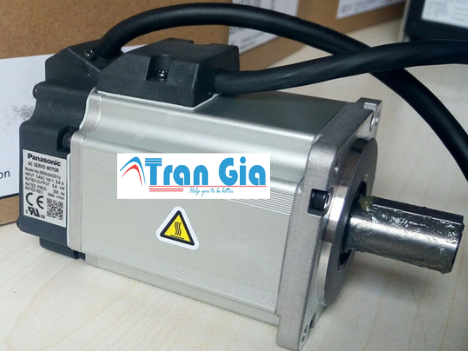

• Sản phẩm: Động cơ Servo Panasonic MSMJ042G1U

• Công suất định mức: 400 W

• Điện áp định mức: AC 200 V

• Dòng điện định mức: 2.6 A (rms)

• Mô-men xoắn định mức: 1.3 N·m

• Mô-men xoắn cực đại: 3.8 N·m

• Tốc độ quay định mức: 3,000 vòng/phút

• Tốc độ quay tối đa: 5,000 vòng/phút

• Mô-men quán tính của rôto: 0.28 × 10⁻⁴ kg·m²

• Tỷ lệ mô-men quán tính tải/rôto khuyến nghị: ≤ 30 lần

• Bộ mã hóa: Encoder 20-bit Incremental (độ phân giải 1,048,576 xung/vòng)

• Loại trục: Có rãnh then và lỗ tâm

• Phanh giữ: Không có

• Dầu phớt trục: Có

• Cấu hình đầu ra: Dây dẫn

• Kích thước mặt bích: 60 mm x 60 mm

• Khối lượng: 1.4 kg

• Cấp bảo vệ: IP65 (ngoại trừ phần quay của trục đầu ra và đầu dây dẫn)

• Công suất nguồn yêu cầu: 0.9 kVA

• Tần suất phanh tái sinh: Không giới hạn (có hoặc không có điện trở tái sinh ngoài)

• Điện trở tái sinh ngoài tùy chọn: Mã sản phẩm: DV0P4283

Cấu tạo của động cơ Servo Panasonic MSMJ042G1U

1. Stator (Phần tĩnh)

• Cuộn dây 3 pha: Được quấn quanh lõi thép silic, khi được cấp điện xoay chiều, stator tạo ra từ trường quay. Điều này giúp động cơ quay khi nam châm trên rotor tương tác với từ trường.

• Từ trường quay: Được thiết kế để đảm bảo hiệu suất cao và giảm tổn thất năng lượng.

2. Rotor (Phần quay)

• Nam châm vĩnh cửu Neodymium: Rotor của động cơ này sử dụng nam châm vĩnh cửu có chất liệu Neodymium, giúp tạo ra từ trường mạnh mẽ, tăng hiệu quả truyền động và giúp động cơ có thể quay với tốc độ và mô-men xoắn cao.

• Mô-men quán tính thấp: Thiết kế của rotor có mô-men quán tính thấp, giúp động cơ có thể thay đổi tốc độ và chiều quay một cách nhanh chóng và chính xác.

3. Encoder (Bộ mã hóa)

• Bộ mã hóa incremental 20-bit: Động cơ sử dụng một encoder 20-bit có độ phân giải cao, giúp cung cấp tín hiệu phản hồi chính xác về vị trí, tốc độ, và chiều quay của rotor.

• Độ phân giải cao: Với khả năng tạo ra 1,048,576 xung/vòng, encoder cho phép điều khiển động cơ với độ chính xác cao, đặc biệt trong các ứng dụng yêu cầu chuyển động chính xác như máy CNC hay robot công nghiệp.

4. Trục (Shaft)

• Trục thép cứng: Trục của động cơ được làm từ thép cứng, giúp truyền động hiệu quả và giảm thiểu hao mòn trong quá trình vận hành.

• Rãnh then và lỗ tâm: Trục có rãnh then và lỗ tâm để dễ dàng lắp ghép vào các cơ cấu máy móc khác, giúp kết nối dễ dàng và chính xác với các bộ phận truyền động.

5. Phanh (Brake)

• Không có phanh giữ: Động cơ MSMJ042G1U không được trang bị phanh giữ, phù hợp với các ứng dụng không yêu cầu giữ vị trí khi không có nguồn điện.

• Tuy nhiên, nếu cần thiết, phanh có thể được thêm vào hoặc lựa chọn phanh ngoài tùy vào yêu cầu của ứng dụng.

6. Vỏ động cơ (Housing)

• Vỏ nhôm đúc nguyên khối: Vỏ động cơ được làm từ nhôm đúc giúp giảm trọng lượng và tăng khả năng tản nhiệt, duy trì nhiệt độ ổn định trong suốt quá trình hoạt động.

• Cấp bảo vệ IP65: Động cơ có chuẩn IP65 (chống bụi và tia nước nhẹ), giúp bảo vệ động cơ khỏi các yếu tố môi trường bên ngoài và duy trì hiệu suất ổn định trong môi trường công nghiệp khắc nghiệt.

Đặc điểm của động cơ Servo Panasonic MSMJ042G1U

1. Công suất và Mô-men xoắn

• Công suất định mức: 400W, phù hợp với các ứng dụng yêu cầu công suất vừa phải nhưng vẫn cần sự ổn định và chính xác trong hoạt động.

• Mô-men xoắn định mức: 1.3 N·m, giúp động cơ thực hiện các tác vụ với lực kéo mạnh mẽ và ổn định trong các ứng dụng có tải trung bình.

2. Encoder độ phân giải cao

• Encoder 20-bit Incremental với độ phân giải cực cao lên đến 1,048,576 xung/vòng. Điều này giúp động cơ cung cấp phản hồi chính xác về vị trí và tốc độ, cho phép điều khiển vị trí và chuyển động chính xác đến từng phần nghìn của vòng quay.

• Đặc biệt hữu ích trong các ứng dụng yêu cầu độ chính xác cao như máy CNC, robot công nghiệp, và máy in công nghiệp.

3. Tốc độ và khả năng thay đổi tốc độ

• Tốc độ quay tối đa đạt 5,000 vòng/phút, cho phép động cơ vận hành với tốc độ cao.

• Mô-men quán tính thấp giúp động cơ thay đổi tốc độ và hướng quay nhanh chóng và chính xác, rất lý tưởng cho các ứng dụng yêu cầu thay đổi tốc độ và hướng động cơ liên tục như trong các hệ thống tự động hóa và robot công nghiệp.

4. Hiệu suất cao và bền bỉ

• Động cơ có hiệu suất cao với khả năng hoạt động ổn định ngay cả dưới tải nặng, giúp tiết kiệm năng lượng và giảm thiểu tổn thất nhiệt.

• Vỏ nhôm đúc giúp tản nhiệt hiệu quả và bảo vệ động cơ khỏi các yếu tố bên ngoài, giúp động cơ hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

5. Khả năng hoạt động trong môi trường khắc nghiệt

• Được trang bị cấp bảo vệ IP65 (chống bụi và tia nước nhẹ), động cơ có khả năng chống lại bụi và nước xâm nhập, giúp bảo vệ các bộ phận bên trong động cơ và đảm bảo hoạt động ổn định trong các môi trường có yêu cầu cao về bảo vệ như các nhà máy, khu sản xuất, và các ứng dụng ngoài trời.

Ứng dụng của động cơ Servo Panasonic MSMJ042G1U

1. Máy CNC (Computer Numerical Control)

• Động cơ MSMJ042G1U được sử dụng trong các máy CNC, bao gồm các máy phay, máy tiện, máy cắt laser, và máy cắt plasma, để điều khiển các trục X/Y/Z. Độ chính xác cao và khả năng thay đổi tốc độ nhanh giúp động cơ thực hiện các thao tác chính xác và hiệu quả trong gia công cơ khí.

2. Máy Đóng Gói và Chiết Rót

• Trong các hệ thống đóng gói và chiết rót tự động, động cơ được sử dụng để điều khiển các băng tải, cơ cấu nâng đẩy, và các bộ phận chiết rót. Tốc độ và mô-men xoắn của động cơ giúp quá trình đóng gói và chiết rót diễn ra nhanh chóng và chính xác, đáp ứng yêu cầu trong sản xuất thực phẩm, dược phẩm và các ngành công nghiệp khác.

3. Robot Công Nghiệp

• Động cơ được ứng dụng rộng rãi trong các robot công nghiệp, đặc biệt là robot SCARA hoặc các robot đa trục, để điều khiển các trục di chuyển của robot với độ chính xác cao. Với khả năng thay đổi tốc độ và mô-men xoắn nhanh chóng, động cơ giúp robot thực hiện các tác vụ như lắp ráp, di chuyển linh kiện, và vận hành trong các môi trường sản xuất tự động.

4. Máy In Công Nghiệp

• Trong các máy in công nghiệp, động cơ này có thể điều khiển các thành phần như băng tải, trục in, lô ép và các bộ phận khác, đảm bảo việc vận hành chính xác và ổn định trong suốt quá trình in ấn. Đặc biệt trong các ứng dụng yêu cầu tốc độ cao và đồng bộ hóa chính xác các bộ phận.

5. Máy Kiểm Tra và Lắp Ráp Tự Động

• Trong các hệ thống kiểm tra tự động hoặc máy lắp ráp tự động, động cơ Servo Panasonic MSMJ042G1U điều khiển các bộ phận chuyển động, từ việc di chuyển linh kiện đến việc đặt linh kiện vào đúng vị trí. Độ chính xác và khả năng thay đổi tốc độ linh hoạt rất quan trọng trong các ứng dụng này để đảm bảo quá trình kiểm tra và lắp ráp diễn ra hiệu quả.
