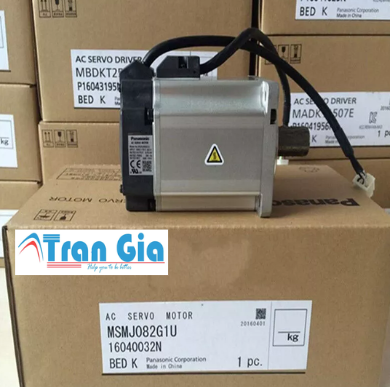

Thông số kỹ thuật của động cơ Servo Panasonic MSMJ082G1U

• Mã sản phẩm: Động cơ Servo Panasonic MSMJ082G1U

• Dòng sản phẩm: MINAS A5 – MSMJ Series

• Công suất định mức: 750 W

• Điện áp hoạt động: AC 200 V

• Dòng điện định mức: 4.0 A (rms)

• Dòng điện cực đại: 17.0 A (op)

• Mô-men xoắn định mức: 2.4 N·m

• Mô-men xoắn cực đại: 7.1 N·m

• Tốc độ quay định mức: 3,000 vòng/phút

• Tốc độ quay tối đa: 4,500 vòng/phút

• Momen quán tính của rôto: 0.87 × 10⁻⁴ kg·m²

• Tỷ lệ mômen quán tính tải/rôto khuyến nghị: ≤ 20 lần

• Bộ mã hóa quay: 20-bit Incremental (độ phân giải 1,048,576 xung/vòng)

• Loại trục: Có rãnh then và lỗ tâm

• Phanh giữ: Không

• Dầu phớt trục: Có

• Cấp bảo vệ: IP65 (ngoại trừ phần quay của trục đầu ra và đầu dây dẫn)

• Khối lượng: 2.3 kg

• Kích thước mặt bích: 80 mm x 80 mm

• Cấu hình đầu ra: Dây dẫn

Cấu tạo của động cơ Servo Panasonic MSMJ082G1U

1. Stator (Phần tĩnh)

• Gồm cuộn dây 3 pha được quấn chính xác quanh lõi thép silic.

• Khi dòng điện xoay chiều chạy qua, stator tạo ra từ trường quay.

• Vật liệu có từ trở thấp → tăng hiệu suất và giảm tổn hao điện.

2. Rotor (Phần quay)

• Là nam châm vĩnh cửu Neodymium, gắn trực tiếp lên trục motor.

• Thiết kế cho mô-men quán tính thấp → đáp ứng tăng giảm tốc cực nhanh.

• Không có cổ góp hay chổi than → hoạt động bền bỉ, không cần bảo trì.

3. Encoder (Bộ mã hóa vòng quay)

• Gắn phía sau động cơ, loại incremental 20-bit (1.048.576 xung/vòng).

• Có chức năng phản hồi: Góc quay (vị trí), Tốc độ, Chiều quay

• Tín hiệu encoder được gửi về servo driver để tạo điều khiển vòng kín.

4. Trục motor (Output Shaft)

• Trục thép cứng, có rãnh then (keyway) để truyền động mô-men xoắn.

• Có lỗ tâm (center hole) để dễ gá lắp chính xác.

• Phiên bản “G1U” có phớt dầu (oil seal) giúp chống bụi, chống nước nhẹ.

5. Vỏ động cơ (Housing)

• Làm từ nhôm đúc nguyên khối với các cánh tản nhiệt dọc thân.

• Thiết kế đạt chuẩn IP65 (không tính phần đầu trục và cáp).

• Có flange chuẩn 80×80 mm, dễ lắp vào các cơ cấu máy tiêu chuẩn.

Đặc điểm của động cơ Servo Panasonic MSMJ082G1U

1. Công suất và hiệu suất cao

• Công suất định mức: 750W, mô-men xoắn định mức 2.4 N·m.
• Hoạt động ở điện áp AC 200V, phù hợp với đa số driver Panasonic hiện hành.
• Thiết kế mô-men quán tính thấp → phản hồi rất nhanh, tăng/giảm tốc độ tức thì.

2. Độ chính xác cực cao

• Trang bị encoder 20-bit (1.048.576 xung/vòng) → điều khiển vị trí & tốc độ cực kỳ chính xác.
• Hỗ trợ điều khiển vòng kín, đáp ứng tốt các hệ thống CNC, tự động hóa yêu cầu độ lặp cao.

3. Kết cấu cơ khí tối ưu

• Trục motor có rãnh then + lỗ tâm → dễ dàng lắp khớp nối hoặc puly.
• Có phớt dầu (oil seal) → ngăn bụi và hơi ẩm thâm nhập vào ổ trục.
• Không có phanh giữ (brake) → nhẹ hơn, phù hợp trục ngang, tải không bị rơi khi mất điện.

4. Bền bỉ & hoạt động ổn định

• Vỏ nhôm nguyên khối, có rãnh tản nhiệt, đạt chuẩn IP65 (kháng bụi, chống tia nước nhẹ).
• Sử dụng vòng bi công nghiệp chất lượng cao → tuổi thọ lâu dài, vận hành êm.

5. Tương thích rộng với driver Panasonic

• Có thể kết nối với nhiều driver dòng MINAS A5 và A5 II như:
  • MCDHT3520, MCDKT3520, MCDHT3520E, v.v.
• Giao tiếp được với PLC, HMI, máy tính công nghiệp qua Pulse train, Analog, EtherCAT, Modbus…

Ứng dụng của động cơ Servo Panasonic MSMJ082G1U

1. Máy CNC – Máy gia công cơ khí

• Điều khiển trục X/Y/Z của máy phay, máy tiện, máy khắc laser, máy cắt plasma…

• Phản hồi nhanh và điều khiển chính xác vị trí dao cụ.

2. Máy đóng gói – chiết rót – dán nhãn

• Điều khiển chuyển động định vị của băng tải nhỏ, đầu dán, cơ cấu nâng – đẩy.

• Đồng bộ hóa tốc độ giữa nhiều trục trong hệ thống đóng gói tốc độ cao.

3. Robot công nghiệp

• Dùng cho các trục chuyển động của robot SCARA, 4–6 bậc tự do, robot pallet.

• Ưu điểm nhẹ – tốc độ cao phù hợp các ứng dụng pick-and-place nhanh.

4. Máy in – máy scan công nghiệp

• Điều khiển các trục kéo giấy, cụm trống in, cụm ép… với độ chính xác từng mm.

• Encoder 20-bit đảm bảo độ lặp lại và căn chỉnh vị trí giấy ổn định.

5. Máy lắp ráp tự động – máy test

• Điều khiển các cơ cấu đưa linh kiện, đóng mở kẹp, cụm ép, kiểm tra sản phẩm.

• Có thể lập trình các chu trình lặp nhanh – ngắn, kiểm soát lực ép – tốc độ.

6. Dây chuyền phòng lab – thiết bị R&D

• Sử dụng trong hệ mô phỏng, máy đo, máy thử, cơ cấu quay mẫu hoặc nâng vật kiểm tra.

• Nhẹ, nhỏ, dễ lắp trên bàn thí nghiệm, hệ thống mẫu.
