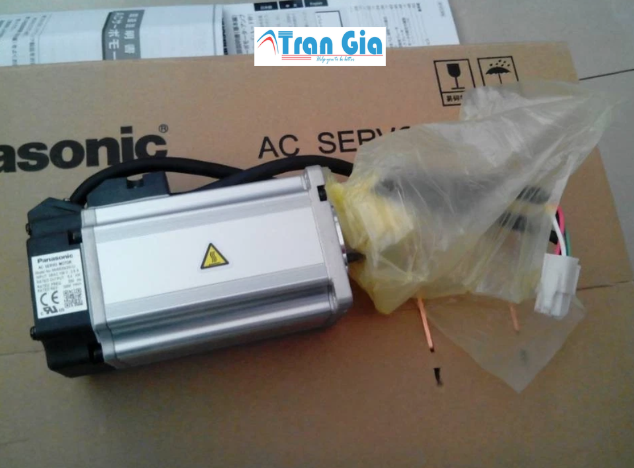

Thông số kỹ thuật của động cơ Servo Panasonic MSMJ082G1V

• Mã sản phẩm: Động cơ Servo Panasonic MSMJ082G1V

• Dòng sản phẩm: MINAS A5 – MSMJ Series

• Công suất định mức: 750 W

• Điện áp hoạt động: AC 200 V

• Dòng điện định mức: 4.0 A (rms)

• Mô-men xoắn định mức: 2.4 N·m

• Mô-men xoắn cực đại: 7.1 N·m

• Tốc độ quay định mức: 3,000 vòng/phút

• Tốc độ quay tối đa: 4,500 vòng/phút

• Momen quán tính của rôto: 0.97 × 10⁻⁴ kg·m²

• Tỷ lệ mômen quán tính tải/rôto khuyến nghị: ≤ 20 lần

• Bộ mã hóa quay: 20-bit Incremental (độ phân giải 1,048,576 xung/vòng)

• Loại trục: Có rãnh then và lỗ tâm

• Phanh giữ: Có

• Dầu phớt trục: Có

• Cấp bảo vệ: IP65 (ngoại trừ phần quay của trục đầu ra và đầu dây dẫn)

• Khối lượng: 3.1 kg

• Kích thước mặt bích: 80 mm x 80 mm

• Cấu hình đầu ra: Dây dẫn

Cấu tạo của động cơ Servo Panasonic MSMJ082G1V

• Stator (Phần tĩnh)

  • Gồm các cuộn dây 3 pha được quấn trên lõi thép silic để tạo từ trường khi có dòng điện chạy qua.

  • Thiết kế phù hợp với chế độ điều khiển vector của servo driver.

  • Được làm bằng vật liệu có tổn hao từ thấp để tăng hiệu suất.

• Rotor (Phần quay)

  • Là nam châm vĩnh cửu (Permanent Magnet – PM), thường làm bằng vật liệu Neodymium, có từ tính mạnh.

  • Rotor quay dưới tác động của từ trường xoay sinh ra từ stator.

  • Rotor có mômen quán tính thấp, phù hợp với các ứng dụng cần phản hồi nhanh.

• Encoder (Bộ mã hóa vòng quay)

  • Loại incremental encoder 20-bit, cho độ phân giải rất cao (~1 triệu xung/vòng).

  • Encoder gắn trục phía sau động cơ, dùng để đo:

    • Vị trí quay

    • Tốc độ quay

    • Chiều quay

  • Gửi tín hiệu phản hồi về driver để hiệu chỉnh vòng kín.

• Phanh hãm (Brake) – Có trong MSMJ082G1V

  • Là phanh điện từ DC 24V, có chức năng giữ trục đứng yên khi mất điện.

  • Không dùng để dừng động cơ đang quay với tải lớn.

  • Rất hữu ích trong các trục đứng (Z-axis) để chống trôi khi mất nguồn.

• Trục motor (Shaft)

  • Có then (keyway) để truyền mô-men xoắn đến tải.

  • Có thể có oil seal (phớt dầu) để ngăn bụi và nước thâm nhập.

  • Một số phiên bản có thêm lỗ tâm (center hole) phục vụ gá đặt cơ khí.

Đặc điểm của động cơ Servo Panasonic MSMJ082G1V

1. Độ chính xác cao

• Trang bị encoder 20-bit (1.048.576 xung/vòng), giúp kiểm soát chính xác vị trí và tốc độ.
• Đáp ứng tốt cho các ứng dụng như: máy CNC, máy đóng gói, robot công nghiệp, hệ thống pick-and-place…

2. Phản hồi nhanh

• Được thiết kế với mô-men quán tính thấp → tăng tốc và dừng động cơ rất nhanh.
• Dòng MINAS A5 hỗ trợ điều khiển vòng kín tốc độ rất cao.

3. Tương thích với nhiều bộ điều khiển servo Panasonic

• Có thể kết hợp với các servo driver như MCDHT3520, MCDKT3520, v.v…
• Giao tiếp với PLC dễ dàng qua RS485, Pulse train, hoặc EtherCAT (tùy driver).

4. Tích hợp phanh hãm (brake)

• Giữ trục cố định khi mất điện (đặc biệt hữu ích trong các trục Z hoặc trục đứng).

5. Nam châm vĩnh cửu hiệu suất cao

• Sử dụng nam châm đất hiếm giúp nâng cao hiệu suất, độ bền từ lâu dài.
• Giúp động cơ nhỏ gọn hơn mà vẫn giữ được lực kéo lớn.

6. Kích thước gọn, dễ lắp đặt

• Mặt bích 80×80 mm, trục chuẩn công nghiệp (có then + lỗ tâm) giúp dễ dàng tích hợp vào cơ cấu máy.
• Trọng lượng nhẹ (~3.1 kg) → thích hợp cho các cơ cấu chuyển động nhanh.

Ứng dụng của động cơ Servo Panasonic MSMJ082G1V

1. Máy CNC & gia công cơ khí

• Điều khiển các trục X, Y, Z với độ chính xác cao.

• Dùng để chạy bàn trượt, đầu dao, mâm cặp, cụm gá…

• Thích hợp cho máy khắc, máy tiện, máy phay, máy khoan.

2. Máy đóng gói – máy dán nhãn – máy chiết rót

• Điều khiển chuyển động định vị của các đầu dán, đầu chiết, băng tải nhỏ.

• Đồng bộ hóa trục chạy giấy, dao cắt, con lăn đẩy sản phẩm.

3. Robot công nghiệp – cánh tay robot (SCARA, 6 trục)

• Điều khiển các khớp quay với phản hồi thời gian thực.

• Đảm bảo chuyển động chính xác, không bị rung, trễ.

4. Máy in – máy scan công nghiệp

• Điều khiển trục cuốn giấy, trục kéo mực, trục ép.

• Đòi hỏi độ ổn định và tốc độ cao.

5. Máy gắp – pick and place – máy dán linh kiện SMT

• Hoạt động lặp lại với độ chính xác cực cao.

• MSMJ082G1V phù hợp nhờ khả năng tăng giảm tốc nhanh và có phanh giữ.

6. Thiết bị thí nghiệm – dây chuyền kiểm tra

• Điều khiển trục nâng, trục quay mẫu, đầu kẹp…

• Giao tiếp tốt với hệ thống PLC/PC, dễ lập trình theo kịch bản kiểm tra.
