Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, màn hình, bộ nguồn, AC Servo, ECMA-C11010RS và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Model động cơ cùng Frame size với ECMA-C11010RS

ECMA-C10604GS
ECMA-C10804ES
ECMA-C10807RS
ECMA-C11010RS
ECMA-E21310GS
ECMA-E21315GS
ECMA-C11020RS
ECMA-E21320RS
ECMA-E21820RS
ECMA-F11830FS
ECMA-C11330E4
ECMA-J110807RS
ECMA-J11010RS
ECMA-J11315RS
ECMA-K11820ES
ECMA-L11830FS
ECMA-L11845FS
ECMA-F11845SS
ECMA-L11850FS
ECMA-F11855FS
ECMA-L11875FS
ECMA-K11310RS
ECMA-C11330E4
ECMA-EL1330GE

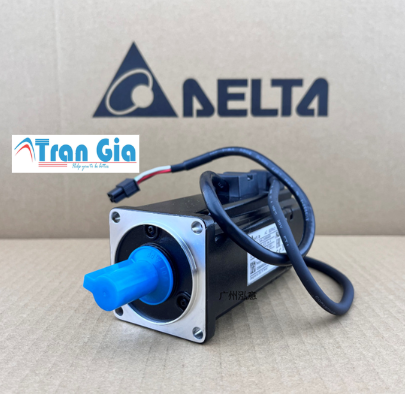

Cấu tạo của ECMA-C11010RS

1. Stator (Phần tĩnh)

Chứa cuộn dây để tạo ra từ trường khi có dòng điện chạy qua.
Cuộn dây có thể được thiết kế theo nhiều pha khác nhau, thường là 3 pha.
Được làm từ lá thép kỹ thuật điện, giúp giảm hao phí năng lượng.

2. Rotor (Phần quay)

Là phần gắn với trục động cơ, quay khi có dòng điện tác động vào stator.
Có nam châm vĩnh cửu giúp tạo ra từ trường cần thiết để quay động cơ.
Được chế tạo bằng vật liệu có độ bền cao để chịu được tốc độ và lực tác động.

3. Encoder (Bộ mã hóa vòng quay)

Loại encoder: Incremental hoặc Absolute (tùy phiên bản).
Dùng để đo tốc độ, vị trí và phản hồi tín hiệu về bộ điều khiển servo.
Giúp động cơ hoạt động chính xác theo yêu cầu.

4. Trục động cơ (Shaft)

Là bộ phận truyền động, kết nối với cơ cấu chấp hành (hộp số, băng tải, cánh tay robot…).
Chế tạo bằng thép cứng, có thể có rãnh then để lắp ghép với các bộ phận khác.

5. Vỏ động cơ (Housing)

Làm bằng hợp kim nhôm hoặc thép, giúp bảo vệ các linh kiện bên trong.
Thiết kế giúp tản nhiệt hiệu quả, tránh quá nhiệt khi hoạt động liên tục.

6. Hệ thống làm mát

Chủ yếu làm mát bằng đối lưu tự nhiên hoặc có quạt tản nhiệt tùy theo model.

7. Dây cáp kết nối

Dây cấp nguồn (cấp điện 220V hoặc 380V tùy loại).
Dây tín hiệu encoder để kết nối với bộ điều khiển servo.

Thông số kỹ thuật của ECMA-C11010RS

Model	ECMA-C11010RS
Công suất	1kW
Phanh	Không tích hợp phanh
Momen định mức	3.18 N-m
Momen Max	9.54 N-m
Tốc độ định mức	3000 v/p
Tốc độ Max	5000 V/p
Dòng điện định mức	7.30 A
Dòng đỉnh tức thời	21.9 A
Độ phân giải	Encoder tương đối 20 bit
Cấp cách điện	Class A ( UL ), Class B ( CE)
Điện trở cách điện	> 100 MΩ, DC 500V
Độ bền cách điện	1.8 kVac, 1 sec
Tiêu chuẩn bảo vệ	IP65 ( Khi sử dụng các đầu Jack có kết cấu trống nước và đối với các model có phớt dầu lắp vào trục ( Oil Seal)
Nhiệt độ bảo quản	-10˚C to 80˚C
Nhiệt độ vận hành	0˚C to 40˚C
Trọng lượng	4.3 kg
Kích thước	Dài LL 153 x Mặt bích LC 100 x Trục S 22 x LA 115 mm
Bộ điều khiển	ASD-A2-1021-M,ASD-A2-1021-U,ASD-A2-1021-L,ASD-A2-1021-F,ASD-A2-1021-E…

Đặc điểm của ECMA-C11010RS

1. Độ chính xác vượt trội:

ECMA-C11010RS được trang bị bộ mã hóa (encoder) với độ phân giải lên đến 20 bit, tương đương với 1.280.000 xung trên mỗi vòng quay. Điều này cho phép động cơ xác định vị trí và tốc độ với độ chính xác cực kỳ cao, đáp ứng yêu cầu khắt khe của các ứng dụng tự động hóa chính xác.
Khả năng này đặc biệt quan trọng trong các ngành công nghiệp như điện tử, bán dẫn, và in ấn, nơi mà sai số dù là nhỏ nhất cũng có thể dẫn đến hậu quả nghiêm trọng.

2. Hiệu suất hoạt động ổn định và đáng tin cậy:

Dòng động cơ ECMA-A2 nói chung và ECMA-C11010RS nói riêng được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Các thành phần chất lượng cao và quy trình sản xuất nghiêm ngặt đảm bảo rằng động cơ có thể duy trì hiệu suất hoạt động ổn định trong thời gian dài, giảm thiểu thời gian chết và chi phí bảo trì.
Ngoài ra, động cơ còn được trang bị các tính năng bảo vệ quá tải, quá nhiệt, và ngắn mạch, giúp tăng cường độ tin cậy và tuổi thọ.

3. Khả năng chống rung động hiệu quả:

Rung động là một vấn đề thường gặp trong các hệ thống tự động hóa, có thể ảnh hưởng đến độ chính xác và độ ổn định của quá trình.
ECMA-C11010RS được tích hợp các công nghệ chống rung tiên tiến, giúp giảm thiểu rung động ở cả tần số thấp và tần số cao.
Điều này đảm bảo rằng động cơ hoạt động mượt mà và êm ái, ngay cả trong các ứng dụng có yêu cầu cao về độ ổn định.

4. Tính linh hoạt và khả năng tích hợp cao:

Động cơ servo ECMA-C11010RS hỗ trợ nhiều chế độ điều khiển khác nhau, bao gồm điều khiển vị trí, tốc độ và mô-men xoắn.
Điều này cho phép người dùng lựa chọn chế độ điều khiển phù hợp nhất với ứng dụng của mình.
Ngoài ra, động cơ còn có khả năng tương thích với nhiều loại bộ điều khiển servo khác nhau, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
Phần mềm hỗ trợ đi kèm cũng giúp cho việc cài đặt và tinh chỉnh động cơ được thuận tiện hơn.

5. Độ bền bỉ và ứng dụng rộng rãi:

Delta Electronics là một nhà sản xuất nổi tiếng về các sản phẩm tự động hóa công nghiệp chất lượng cao.
ECMA-C11010RS được chế tạo từ các vật liệu bền bỉ và trải qua các quy trình kiểm tra chất lượng nghiêm ngặt, đảm bảo rằng nó có thể hoạt động ổn định trong thời gian dài.

Mục đích sử dụng của ECMA-C11010RS

1. Ứng dụng trong ngành cơ khí chính xác

Máy CNC, máy tiện, máy phay: Điều khiển trục X, Y, Z với độ chính xác cao.
Máy cắt laser, plasma, tia nước: Đảm bảo tốc độ và vị trí chính xác trong cắt kim loại, nhựa, kính.
Máy ép nhựa, máy dập khuôn: Kiểm soát lực và vị trí ép giúp tăng chất lượng sản phẩm.

2. Tự động hóa trong dây chuyền sản xuất

Băng chuyền, hệ thống phân loại tự động: Kiểm soát tốc độ, hướng di chuyển.
Máy lắp ráp linh kiện điện tử (SMT, PCB): Định vị chính xác trong quá trình hàn, dán linh kiện.
Hệ thống đóng gói sản phẩm: Điều khiển cánh tay robot xếp hàng, cắt bao bì tự động.

3. Ngành in ấn và đóng gói

Máy in công nghiệp (Flexo, Offset, Kỹ thuật số): Đồng bộ tốc độ in, căn chỉnh vị trí giấy.
Máy dán nhãn, cắt nhãn: Điều khiển tốc độ cuộn giấy, dao cắt chính xác.
Máy chiết rót, máy đóng nắp chai: Đảm bảo quy trình chiết rót chính xác, không bị tràn.

4. Robot công nghiệp và hệ thống điều khiển chuyển động

Cánh tay robot trong lắp ráp ô tô, linh kiện: Điều khiển chuyển động chính xác trong hàn, bắt vít.
Máy gắp – đặt (Pick & Place): Định vị chính xác linh kiện trong sản xuất điện tử.
Hệ thống E-CAM và điều khiển đồng bộ: Dùng trong ngành thực phẩm, dệt may để đồng bộ hóa nhiều trục chuyển động.

5. Ngành chế biến thực phẩm và dược phẩm

Máy cắt thực phẩm, máy chia bột: Đảm bảo độ đồng nhất của sản phẩm.
Máy đóng gói vỉ thuốc, máy chiết rót dung dịch: Điều khiển chính xác tốc độ chiết rót, đảm bảo vệ sinh.
