Thông số kỹ thuật GT1050-QBBD | MÀN HÌNH MITSUBISHI GOT1000 5.7 INCH | 24VDC

Cấu tạo GT1050-QBBD | MÀN HÌNH MITSUBISHI GOT1000 5.7 INCH | 24VDC

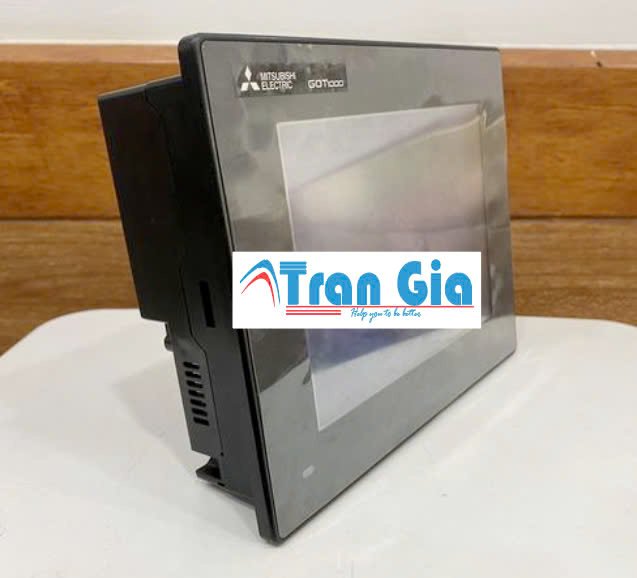

1. Mặt trước (Front Panel)

• Màn hình hiển thị:

  • Loại: TFT LCD 5.7 inch

  • Độ phân giải: 320 x 240 pixels (QVGA)

  • Màu hiển thị: 256 màu

• Lớp cảm ứng:

  • Loại: Cảm ứng điện trở 4 dây

  • Chịu được va đập nhẹ, sử dụng tốt với găng tay công nghiệp

• Vỏ bảo vệ:

  • Chất liệu: Nhựa công nghiệp cao cấp

  • Chống bụi, chống va đập nhẹ, chống xước nhẹ

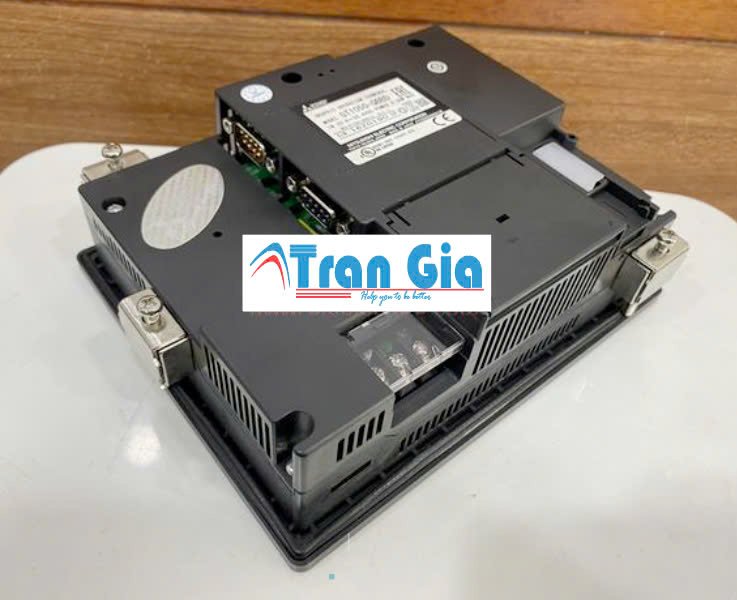

2. Mặt sau (Rear Panel)

• Cổng kết nối truyền thông:

  • RS-232

  • RS-422/485

  • Cổng Mini USB (cho lập trình hoặc kết nối PC)

• Nguồn cấp:

  • Kết nối bằng đầu vít (Terminal block)

  • Điện áp: 24VDC

3. Bên trong thiết bị

• Bo mạch chính (Main PCB):

  • Xử lý giao tiếp giữa HMI và PLC

  • Quản lý bộ nhớ và hiển thị đồ họa

• Bộ nhớ trong:

  • Khoảng 3MB dùng để lưu trữ chương trình giao diện HMI

• Nguồn nội bộ:

  • Mạch nguồn chuyển đổi điện áp ổn định từ 24VDC xuống các mức phù hợp với linh kiện nội bộ

• Module giao tiếp:

  • Tích hợp sẵn để kết nối với PLC Mitsubishi dòng FX, Q, A

4. Tản nhiệt và bảo vệ

• Lỗ thông gió/thiết kế tản nhiệt:

  • Không có quạt, tản nhiệt bằng thiết kế vỏ

• Khả năng chống nhiễu điện từ (EMI):

  • Được tích hợp bộ lọc nhiễu tiêu chuẩn công nghiệp

• Cấp bảo vệ mặt trước:

  • IP65 (khi gắn đúng cách trên tủ điều khiển)

5. Cơ cấu lắp đặt

• Gắn âm tủ (panel mount)

• Kích thước lỗ cắt: 172 mm × 137 mm

• Cố định bằng ngàm kẹp (Mounting clips) đi kèm theo thiết bị

Đặc điểm nổi bật GT1050-QBBD | MÀN HÌNH MITSUBISHI GOT1000 5.7 INCH | 24VDC

1. Kích thước và hiển thị

• Kích thước màn hình: 5.7 inch, loại TFT LCD

• Độ phân giải: 320 x 240 pixels (QVGA)

• Hiển thị: 256 màu

• Cảm ứng điện trở 4 dây, độ chính xác cao, thích hợp cho môi trường công nghiệp

2. Nguồn cấp và tiêu thụ điện

• Nguồn cấp: 24VDC

• Công suất tiêu thụ thấp: khoảng 6.5W

3. Giao tiếp và kết nối

• Hỗ trợ truyền thông qua cổng RS-232 và RS-422/485

• Tương thích với PLC Mitsubishi dòng FX, Q, A

• Có cổng USB mini-B để nạp chương trình hoặc kết nối máy tính

4. Hiệu năng và phần mềm hỗ trợ

• Dung lượng bộ nhớ người dùng khoảng 3MB

• Lập trình bằng phần mềm GT Designer3 (GOT1000)

• Có thể thiết lập phân quyền người dùng, bảo mật bằng mật khẩu

5. Thiết kế và độ bền

• Gắn âm tủ (panel mount), kích thước lắp đặt: 172 x 137 mm

• Nhiệt độ hoạt động: từ 0 đến 50°C

• Tuổi thọ đèn nền: khoảng 50.000 giờ (ở độ sáng 50%)

• Vỏ chắc chắn, chống rung và chịu được môi trường sản xuất công nghiệp

Mục đích sử dụng GT1050-QBBD | MÀN HÌNH MITSUBISHI GOT1000 5.7 INCH | 24VDC

1. Giao tiếp giữa người vận hành và máy móc (HMI)

• Hiển thị thông tin trạng thái máy, cảnh báo lỗi, dữ liệu vận hành theo thời gian thực.

• Cho phép người dùng thao tác trực tiếp như bật/tắt thiết bị, thay đổi thông số, chọn chế độ hoạt động.

2. Giám sát dây chuyền sản xuất

• Giúp kỹ thuật viên quan sát và điều chỉnh nhanh chóng các khâu trong dây chuyền.

• Theo dõi tốc độ, sản lượng, thời gian chu kỳ và các cảnh báo hệ thống.

3. Điều khiển thiết bị PLC Mitsubishi

• Tương thích với các dòng PLC như FX, Q, A Series của Mitsubishi.

• Được dùng để lập trình giao diện vận hành và truyền lệnh điều khiển xuống PLC thông qua cổng RS-232 hoặc RS-422/485.

4. Lưu trữ và hiển thị dữ liệu

• Hiển thị lịch sử hoạt động máy, báo cáo sản xuất, thống kê cảnh báo.

• Lưu trữ chương trình hiển thị trong bộ nhớ 3MB để phục vụ nhiều màn hình giao diện khác nhau.

5. Ứng dụng trong các hệ thống tự động hóa

• Máy đóng gói, chiết rót, dán nhãn, máy nén khí, băng tải, trạm trộn bê tông, hệ thống HVAC, máy CNC,…

• Thích hợp dùng trong tủ điều khiển trung tâm hoặc các trạm điều hành máy riêng lẻ.
