Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Delta DOP-103WQ, PLC, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

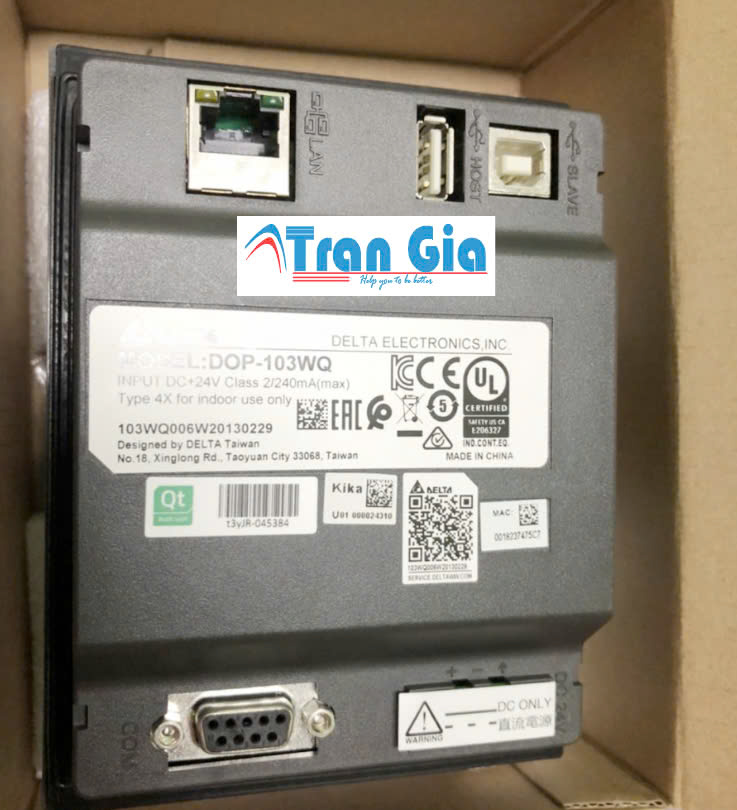

Cấu tạo HMI Delta DOP-103WQ

1. Màn hình hiển thị

Kích thước: 4.3 inch.
Độ phân giải: 480 x 272 pixels (WQVGA), đảm bảo hiển thị rõ ràng và sắc nét.
Loại màn hình: LCD TFT hỗ trợ LED-backlit, cung cấp độ sáng tốt, tiết kiệm năng lượng và tuổi thọ cao.
Hỗ trợ màu sắc: 65.536 màu (16-bit), mang đến giao diện hiển thị sinh động và trực quan.

2. Cảm ứng

Loại cảm ứng: Cảm ứng điện trở (Resistive Touch), đảm bảo độ nhạy cao và bền bỉ khi sử dụng trong môi trường công nghiệp.

3. Bộ xử lý và bộ nhớ

CPU: ARM Cortex-A8 tốc độ cao, giúp xử lý nhanh các tác vụ.
Bộ nhớ:
- RAM: 256MB để hỗ trợ đa nhiệm mượt mà.
- ROM: 256MB để lưu trữ các chương trình và dữ liệu.
- Thẻ nhớ: Hỗ trợ mở rộng qua SD card, tăng dung lượng lưu trữ khi cần.

4. Cổng kết nối

RS-232/RS-485/RS-422: Kết nối với các thiết bị PLC, biến tần, hoặc cảm biến.
Ethernet: Hỗ trợ giao tiếp mạng và kết nối từ xa.
USB Host và USB Client: Dùng để cập nhật chương trình, sao lưu dữ liệu, hoặc kết nối với thiết bị ngoại vi.

5. Nguồn cung cấp

Điện áp hoạt động: 24V DC (±20%), đáp ứng tiêu chuẩn công nghiệp.
Tiêu thụ năng lượng thấp: Giúp tiết kiệm điện năng và giảm chi phí vận hành.

6. Khả năng bảo vệ

Chỉ số bảo vệ IP65 mặt trước: Chống bụi và chống nước, phù hợp với các môi trường công nghiệp khắc nghiệt.
Vỏ ngoài chắc chắn: Làm từ vật liệu chất lượng cao, chịu được nhiệt độ, độ ẩm và rung động.

7. Phần mềm

Hỗ trợ phần mềm DOPSoft: Dễ dàng lập trình và thiết kế giao diện người dùng.
Thư viện tích hợp sẵn: Nhiều biểu tượng và công cụ hỗ trợ thiết kế.

8. Kích thước và trọng lượng

Kích thước tổng thể: Nhỏ gọn, dễ dàng lắp đặt vào các tủ điện hoặc bảng điều khiển.
Trọng lượng nhẹ: Thuận tiện trong việc vận chuyển và lắp đặt.

9. Các tính năng hỗ trợ

Quản lý lịch sử dữ liệu: Lưu trữ và truy xuất thông tin một cách dễ dàng.
Hiển thị báo động: Cảnh báo khi có lỗi hoặc sự cố trong hệ thống.
Hỗ trợ đa ngôn ngữ: Phù hợp với môi trường làm việc quốc tế.

Thông số kỹ thuật HMI Delta DOP-103WQ

Kích thước 4.3 (480*272) 65,536 Colors TFT
Bộ xử lý : Cortex-A8 800MHz CPU
512 MB RAM
256 MB ROM
Built-in Ethernet
1 COM port / 1 extension COM port
Multilingual input
USB Host
USB Client
CE / UL certified
Operating Temperature: -20℃ ~ 60℃
Pressing times: >10,000K times
Phần mềm lập trình màn hình HMI Delta DOP-100 Series : DOPSoft V4.00.01, phiên bản mới nhất DOPSoft V4.00.04.37 dùng DOP-100 Series, hỗ trợ hệ điều hành Windows 7 32bit/64bit, Windows 10 32bit/64bit, update ngày 16/11/2018 với dung lượng tải về 908MB.

Mục đích sử dụng HMI Delta DOP-103WQ

1. Giám sát và điều khiển quy trình sản xuất

Hiển thị các thông số hoạt động của dây chuyền sản xuất như tốc độ, nhiệt độ, áp suất, lưu lượng, v.v.
Cho phép người vận hành giám sát trạng thái máy móc và thiết bị một cách trực quan.
Cung cấp khả năng điều chỉnh các thông số vận hành ngay trên màn hình cảm ứng.

2. Tích hợp hệ thống điều khiển

Kết nối và tương tác trực tiếp với PLC (Programmable Logic Controller), servo motor, biến tần, và các thiết bị tự động hóa khác.
Đồng bộ với hệ thống SCADA để giám sát và điều khiển từ xa.

3. Tạo và hiển thị giao diện thân thiện

Hiển thị thông tin qua các biểu đồ, đồ thị, hình ảnh động, giúp người dùng dễ dàng theo dõi.
Hỗ trợ nhiều ngôn ngữ và tùy chỉnh giao diện phù hợp với nhu cầu sử dụng.

4. Quản lý cảnh báo và sự cố

Hiển thị các cảnh báo (alarm) khi có sự cố hoặc thông số vượt ngưỡng an toàn.
Lưu trữ và quản lý lịch sử cảnh báo để phân tích nguyên nhân và đưa ra biện pháp khắc phục.

5. Lập trình và vận hành máy móc

Hỗ trợ lập trình giao diện để tương thích với từng loại máy móc hoặc dây chuyền cụ thể.
Cung cấp các phím bấm ảo hoặc menu thao tác, thay thế bảng điều khiển vật lý truyền thống.

6. Theo dõi và lưu trữ dữ liệu

Thu thập và lưu trữ dữ liệu từ các thiết bị trong quá trình vận hành.
Chuyển dữ liệu sang thẻ nhớ hoặc tải lên hệ thống mạng để phân tích hiệu suất sản xuất.

7. Ứng dụng trong nhiều ngành công nghiệp

Ngành sản xuất và lắp ráp tự động: Điều khiển và giám sát dây chuyền lắp ráp, sản xuất linh kiện điện tử, ô tô.
Ngành thực phẩm và đồ uống: Quản lý quy trình đóng gói, chế biến thực phẩm, kiểm soát nhiệt độ và vệ sinh.
Ngành dược phẩm: Đảm bảo các tiêu chuẩn chính xác và an toàn trong sản xuất.
Ngành dầu khí và hóa chất: Theo dõi và kiểm soát quy trình pha trộn, lưu trữ và vận chuyển.
Ngành năng lượng: Điều khiển hệ thống sản xuất và phân phối năng lượng như điện mặt trời, điện gió.

Delta HMI & PLC TP70P

Model	Description	DI	DO	Output Type
TP70P-16TP1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-32TP1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	16	16	Relay
TP70P-22XA1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-21EX1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-16TP1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Transistor
TP70P-32TP1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	16	16	Transistor
TP70P-22XA1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Transistor
TP70P-21EX1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485			Transistor
TP70P-211LC1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	17	24	Transistor
