Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, màn hình Delta, PLC, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Đồng bằng DOP-100

NGƯỜI MẪU	THÔNG SỐ
DOP-103BQ	4,3 inch, 1 Com, WQVGA TFT (480x)
DOP-103WQ	4,3 inch, 1 Com, 1 Ethernet, WQVGA TFT (480x)
DOP-103WQZ0	4,3 inch, 1 Com, 1 Ethernet, WQVGA TFT (480x)
DOP-107BV	7 inch, 1 Com, WVGA TFT (800x
DOP-107WV	7 inch, 1 Com, 1 Ethernet, WVGA TFT (800x
DOP-107EV	7 inch, 2 Com+ 1 Ethernet, WVGA TFT (800x)
DOP-107CV	7 inch, 2 Com, WVGA TFT (800x
DOP-107DV	7 inch, 1 Com + 1 Ethernet
DOP-107EG	7 inch, 2 Com+ 1 Ethernet, XGA TFT(1024x)
DOP-110WS	10 inch,1 Com,1 Ethernet,WSVGA TFT (1024x)
DOP-110IS	10 inch, 3 com, 2 Ethernet
DOP-110CS	10 inch, 2 Com, WSVGA TFT (1024x)
DOP-112WX	12,1 inch, 2 Com, 2 Ethernet
DOP-115WX	15 inch, 2 Com, 2 Ethernet

Thông số kỹ thuật màn hình HMI DOP-107DV Delta

Tên sản phẩm	DOP-107DV
Loại bảng điều khiển	Màn hình LCD TFT 7″ (65535 màu)
Nghị quyết	800 x 480 pixel
Đèn nền	Đèn nền LED (thời gian bán hủy ở nhiệt độ phòng 25°C > 20.000 giờ) ^*1
Phạm vi hiển thị	154,08mm * 85,92mm
Độ sáng	400 cd / m2 (Loại.)
Bộ vi xử lý	ARM Cortex-A8 (800 MHz)
Bộ nhớ Flash	256 MB
ĐẬP	256 MB
Màn hình cảm ứng	Màn hình cảm ứng điện trở 4 dây > 1.000.000 lần hoạt động
còi báo động	Tần số đa âm (2 – 4 kHz) / 80 dB
Giao diện mạng	1 cổng, tự động phát hiện 10/100 Mbps (có mạch nguồn cách ly tích hợp) ^*2
USB	1 USB Slave Ver 2.0; 1 USB Host Ver 2.0
Thẻ: SD	Không có
COM1	RS-232 (hỗ trợ kiểm soát lưu lượng) / RS-485 ^*2
COM2	RS-422 / RS-485 ^*2
COM3	Không có
Phím chức năng phụ	Không có
Lịch	Tích hợp sẵn
Phương pháp làm mát	Làm mát tự nhiên
	CE / UL (sử dụng cáp mạng che chắn và vòng từ có bộ lọc 300 ohm / 100 MHz)
Mức độ chống thấm của tấm pin	IP65 / NEMA4 / UL TYPE 4X (chỉ sử dụng trong nhà)
Điện áp hoạt động ^*2	DC +24V (-15% đến +15%) (sử dụng nguồn điện riêng biệt)
	Được cung cấp bởi mạch Class 2 hoặc SELV (cách ly với MAINS bằng lớp cách điện kép)
Dòng rò rỉ	500 VAC trong 1 phút (giữa cực DC24V và cực FG)
Tiêu thụ điện năng ^*3	8,8 W (Tối đa) ^*3
Pin dự phòng	Pin lithium 3V CR2032 x 1
Tuổi thọ pin dự phòng	Khoảng 3 năm hoặc hơn ở nhiệt độ 25°C (77°F)
	(tùy thuộc vào nhiệt độ và điều kiện hoạt động)
Nhiệt độ hoạt động	0°C đến 50°C (32°F đến 122°F)
Nhiệt độ lưu trữ	-20°C đến +60°C (-4°F đến 140°F)
	10% đến 90% RH [0 đến 40°C (32°F đến 104°F)],
Môi trường hoạt động	10% đến 55% RH [41 đến 50°C (105,8°F đến 122°F)], mức độ ô nhiễm: 2
Khả năng chống rung	Phù hợp với IEC61131-2: rung động liên tục 5 Hz – 8,3 Hz với biên độ 3,5 mm; 8,3 Hz – 150 Hz với biên độ 1G
Chống sốc	Phù hợp với IEC60068-2-27: 11 ms, 15 G Peak, theo các hướng X, Y, Z mỗi hướng trong 6 lần
Kích thước (Rộng) x (Cao) x (Sâu) mm	215 x 161 x 35,5
Kích thước lắp đặt (W) x (H) mm	196,9 x 142,9
Cân nặng	Khoảng 700 g

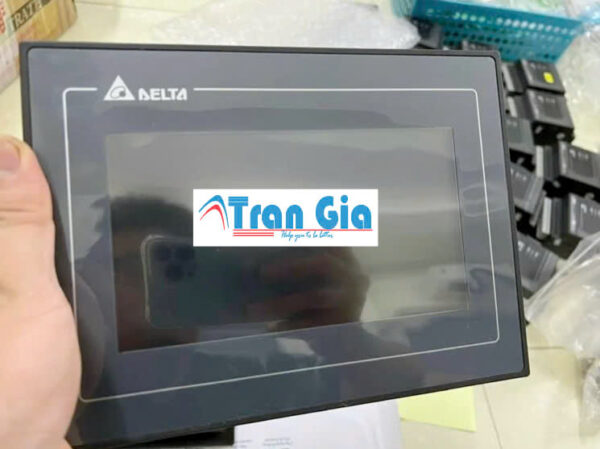

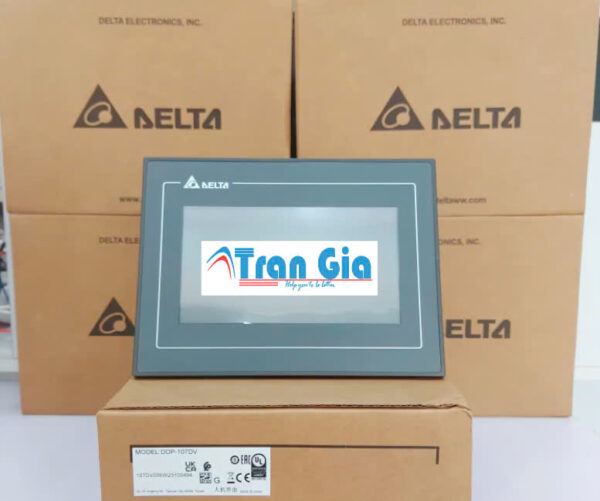

Cấu tạo HMI DOP-107DV Delta

1. Màn hình hiển thị

Kích thước: 7 inch.
Độ phân giải: 800 x 480 pixel (WVGA), cung cấp hình ảnh sắc nét và rõ ràng.
Công nghệ cảm ứng: Cảm ứng điện dung (capacitive touch), hỗ trợ thao tác chính xác và dễ dàng, đặc biệt phù hợp trong các môi trường công nghiệp.
Màu sắc: Hỗ trợ 65.536 màu, mang đến khả năng hiển thị hình ảnh và đồ họa sống động, rõ ràng.

2. Cấu trúc phần cứng

Bộ xử lý: Vi xử lý tốc độ cao giúp màn hình HMI hoạt động mượt mà và xử lý các tác vụ nhanh chóng.
Bộ nhớ: Bộ nhớ Flash và DRAM đủ lớn cho việc lưu trữ ứng dụng, chương trình và các dữ liệu vận hành.

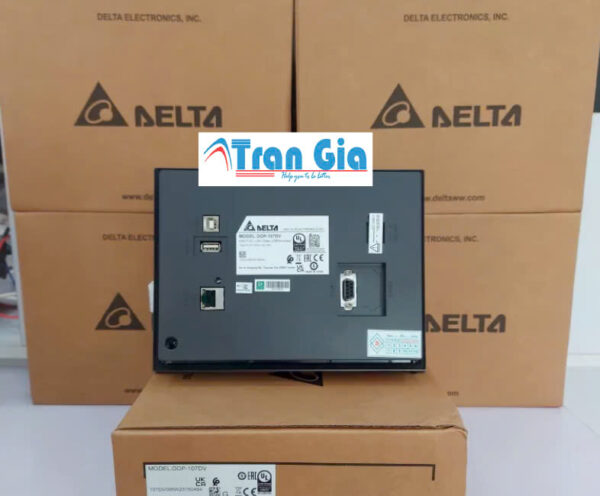

Cổng kết nối:
- Cổng RS-232/RS-485: Dùng để kết nối với PLC, các thiết bị công nghiệp khác như biến tần, thiết bị điều khiển.
- Ethernet: Cổng mạng LAN cho phép kết nối và giám sát từ xa qua mạng.
- USB Host/Client: Cho phép kết nối và truyền tải dữ liệu, cũng như nâng cấp phần mềm.

3. Tính năng phần mềm

Phần mềm lập trình DOPSoft: Cung cấp một môi trường lập trình dễ sử dụng với giao diện kéo-thả (drag-and-drop) giúp người dùng tạo các ứng dụng điều khiển và giám sát hiệu quả mà không cần quá nhiều kiến thức lập trình.
Tích hợp nhiều chức năng điều khiển: Hỗ trợ kết nối và điều khiển nhiều thiết bị trong hệ thống tự động hóa, bao gồm các PLC, biến tần, hệ thống chiếu sáng, máy móc công nghiệp.

4. Khả năng chống chịu và bền bỉ

Tiêu chuẩn bảo vệ: Màn hình HMI Delta DOP-107DV có khả năng chống bụi và chống nước (IP65 ở mặt trước), giúp đảm bảo độ bền và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Vỏ ngoài: Chất liệu vỏ nhựa ABS bền bỉ giúp bảo vệ các linh kiện bên trong khỏi tác động cơ học và các yếu tố bên ngoài.

5. Các tính năng bổ sung

Chế độ bảo mật và bảo vệ: Màn hình hỗ trợ các cơ chế bảo mật để bảo vệ dữ liệu và ngừng truy cập trái phép.
Cảnh báo và thông báo: Có khả năng hiển thị các thông báo và cảnh báo về tình trạng hệ thống, giúp người vận hành kịp thời phát hiện sự cố.

6. Các tùy chọn kết nối mở rộng

Cổng mở rộng: Tùy chọn các cổng mở rộng như CANopen, Profibus, Modbus, giúp màn hình tương thích với nhiều hệ thống điều khiển công nghiệp khác nhau.

Đặc điểm nổi bật HMI DOP-107DV Delta

1. Màn hình cảm ứng điện dung hiện đại

Cảm ứng điện dung (capacitive touch): Cung cấp khả năng cảm ứng chính xác và mượt mà, đặc biệt hiệu quả trong môi trường công nghiệp với thao tác nhẹ nhàng và độ nhạy cao.
Kích thước màn hình: 7 inch, với độ phân giải 800 x 480 pixel (WVGA), mang lại chất lượng hình ảnh sắc nét, dễ đọc và rõ ràng.
Màu sắc phong phú: Màn hình hỗ trợ 65.536 màu, giúp hiển thị đồ họa sinh động và chi tiết, dễ dàng theo dõi thông tin.

2. Cấu trúc chắc chắn và bền bỉ

Chống bụi và chống nước (IP65): Mặt trước của màn hình được bảo vệ bởi tiêu chuẩn IP65, giúp chống bụi và nước, lý tưởng cho các môi trường công nghiệp khắc nghiệt.
Vỏ nhựa ABS bền bỉ: Cung cấp độ bền cao, bảo vệ tốt các linh kiện bên trong khỏi tác động cơ học và các yếu tố bên ngoài.

3. Kết nối linh hoạt

Cổng kết nối đa dạng: HMI này hỗ trợ nhiều cổng kết nối, bao gồm RS-232/RS-485, Ethernet, và USB (Host/Client), giúp kết nối dễ dàng với các thiết bị PLC, biến tần, và các hệ thống tự động hóa khác.
Kết nối Ethernet: Cung cấp khả năng kết nối và giám sát từ xa qua mạng, thuận tiện cho việc quản lý hệ thống và chẩn đoán sự cố từ xa.

4. Dễ dàng lập trình và sử dụng

Phần mềm lập trình DOPSoft: Màn hình đi kèm với phần mềm DOPSoft, hỗ trợ lập trình dễ dàng qua giao diện kéo-thả (drag-and-drop), giúp người dùng tạo ra các ứng dụng điều khiển mà không cần nhiều kiến thức lập trình.
Chế độ hiển thị linh hoạt: Màn hình có thể được cấu hình để hiển thị các loại đồ họa, biểu đồ và các chỉ số theo nhu cầu của người sử dụng, dễ dàng theo dõi các thông số quan trọng trong hệ thống.

5. Hiệu suất cao và ổn định

Bộ xử lý mạnh mẽ: HMI Delta DOP-107DV được trang bị bộ vi xử lý mạnh mẽ, giúp xử lý các tác vụ nhanh chóng và mượt mà, đồng thời hỗ trợ giao tiếp với các thiết bị công nghiệp hiệu quả.
Bộ nhớ: Bộ nhớ flash và DRAM cho phép lưu trữ các chương trình, ứng dụng và dữ liệu vận hành một cách ổn định.

6. Hỗ trợ nhiều giao thức truyền thông

Hỗ trợ giao thức Modbus và các giao thức công nghiệp khác: Delta DOP-107DV hỗ trợ các giao thức như Modbus RTU, Modbus TCP, giúp nó dễ dàng kết nối và tương tác với các thiết bị PLC và hệ thống điều khiển tự động hóa khác.
Cổng mở rộng: Cung cấp khả năng mở rộng với các cổng giao tiếp như CANopen, Profibus, giúp dễ dàng tích hợp vào các hệ thống tự động hóa công nghiệp đa dạng.

7. Chế độ bảo mật và bảo vệ

Bảo mật hệ thống: Màn hình hỗ trợ các chế độ bảo mật để bảo vệ các dữ liệu quan trọng và ngừng truy cập trái phép vào các cài đặt hệ thống.
Thông báo và cảnh báo: Cung cấp thông báo và cảnh báo về các tình trạng hệ thống, giúp người vận hành phát hiện và xử lý sự cố nhanh chóng.

8. Ứng dụng đa dạng

Phù hợp với nhiều ngành công nghiệp: Màn hình Delta DOP-107DV thích hợp sử dụng trong các ngành công nghiệp như chế biến thực phẩm, sản xuất điện tử, quản lý năng lượng, tự động hóa nhà máy, hệ thống giao thông thông minh, và nhiều ứng dụng khác.
