TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, HMI HITECH PWS6800C-P, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật HMI Hitech PWS6800C-P

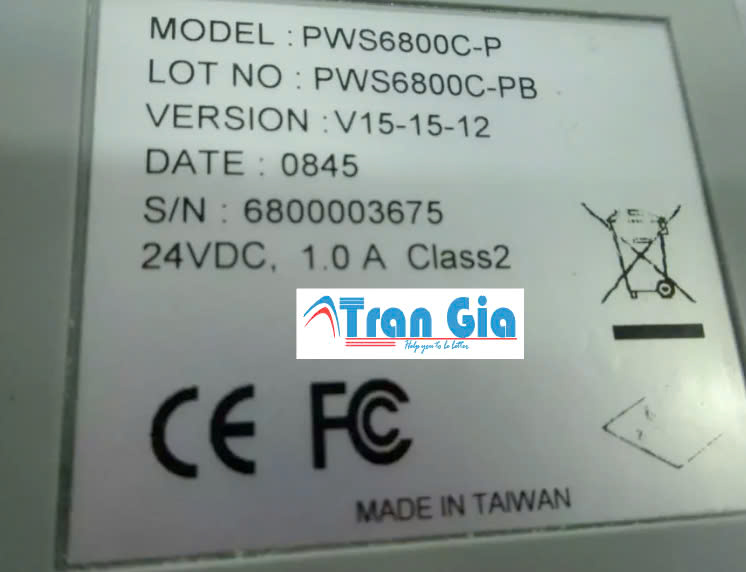

• Nguồn cấp : 24 VDC ±15% ; < 24W
• Loại màn hình : COLOR STN LCD
• Kích thước màn hình :  7.5 inch (DIAGONAL)
• Vùng hiển thị :  153.7 x 115.8mm
• Màu sắc : 64K COLORS
• Độ phân giải : 640 x 480 pixels
• Đèn nền : CCFT
• Tuổi thọ đèn nền : 58 000 giờ
• TOUCH SCREEN : ANALOG

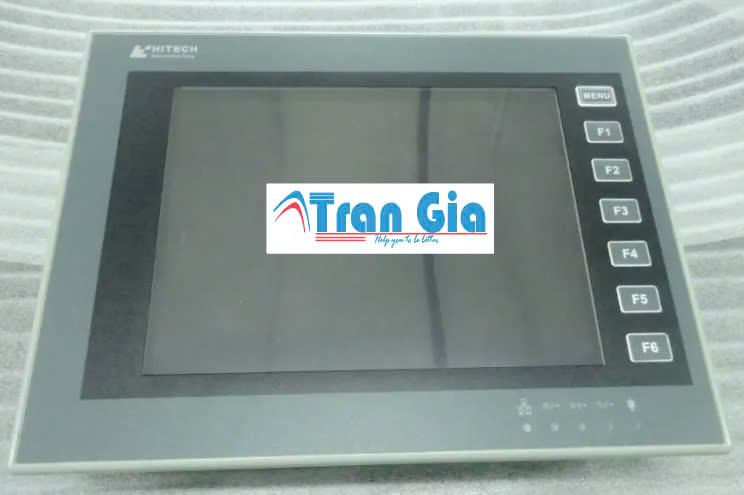

• KEYPAD :  1 phím  “MENU” và 6 phím chức năng người dùng cài đặt (F1 … F6)
• Tuổi thọ phím : 1 triệu lần
• FLASH ROM : 8M BYTES
• RAM : 512 K BYTES
• CPU : 32 BITS
• Thời gian thực : Có
• DATA/RECIPE :  512K BYTES

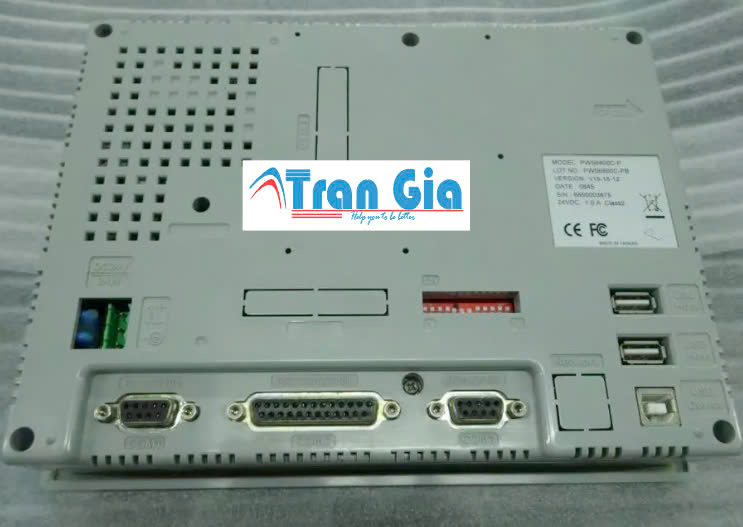

• COM1 : 9-PIN FEMALE CONNECTOR: RS232 / RS485
• COM2 : 25-PIN FEMALE CONNECTOR: RS232 / RS422 / RS485
• COM1 : 9-PIN FEMALE CONNECTOR: RS422 / RS485
• Cổng đa chức năng : —
• ETHERNET : —
• EXTERNAL DIMENSIONS (mm) : 231(W) x 176(H) x 46.8(D)
• Kích thước mặt cắt (mm) : 220.8 x 165.8
• Tiêu chuẩn mặt trước : IP65
• Cân nặng : 1.2 KG

Cấu tạo HMI HITECH PWS6800C-P

1. Màn hình hiển thị

• Kích thước: Màn hình cảm ứng LCD 7 inch.
• Độ phân giải: 800 x 480 pixel (WVGA), hiển thị rõ nét và sắc nét các thông tin.
• Màu sắc: Hỗ trợ màn hình hiển thị đa màu (65.536 màu), giúp thể hiện các thông số và biểu đồ trực quan.
• Cảm ứng: Loại cảm ứng điện trở, nhạy bén, phù hợp với môi trường công nghiệp.

2. Bộ vi xử lý

• CPU: Bộ xử lý hiệu năng cao, đảm bảo khả năng xử lý nhanh chóng các tác vụ và giao diện người dùng.

3. Bộ nhớ

• Bộ nhớ trong: Dung lượng lưu trữ chương trình và dữ liệu (tùy thuộc vào phiên bản, thường từ 16 MB trở lên).
• Khả năng mở rộng: Hỗ trợ lưu trữ dữ liệu thông qua thẻ nhớ SD hoặc USB, giúp sao lưu và cập nhật chương trình dễ dàng.

4. Giao tiếp

• Cổng giao tiếp:
  • RS-232/RS-485/RS-422: Kết nối với PLC và các thiết bị công nghiệp khác.
  • Ethernet (tùy chọn): Hỗ trợ truyền thông qua mạng LAN hoặc Internet để quản lý và điều khiển từ xa.
  • USB: Kết nối với máy tính để tải chương trình hoặc xuất dữ liệu.
• Tương thích: Hỗ trợ kết nối với các PLC từ các hãng phổ biến như Mitsubishi, Siemens, Omron, Delta, và nhiều hãng khác.

5. Nguồn điện

• Điện áp hoạt động: 24VDC (±10%), đảm bảo an toàn trong môi trường công nghiệp.
• Tiêu thụ điện năng: Thấp, giúp tiết kiệm năng lượng.

6. Vỏ bảo vệ

• Chất liệu: Vỏ nhựa công nghiệp chất lượng cao, chịu nhiệt và chống va đập.
• Bảo vệ môi trường: Hỗ trợ chuẩn IP65 (mặt trước), chống bụi và chống nước tốt, phù hợp với môi trường làm việc khắc nghiệt.

7. Đèn nền và tuổi thọ

• Đèn nền LED: Độ sáng cao, tiết kiệm năng lượng và tuổi thọ dài (lên đến 50.000 giờ hoạt động liên tục).
• Tùy chỉnh độ sáng: Hỗ trợ điều chỉnh độ sáng màn hình phù hợp với điều kiện làm việc.

8. Phần mềm lập trình

• Phần mềm đi kèm: Sử dụng phần mềm lập trình HITECH (e.g., ADP6 hoặc EasyBuilder Pro), hỗ trợ thiết kế giao diện và lập trình linh hoạt.
• Tính năng lập trình: Đầy đủ công cụ cho việc tạo giao diện trực quan, lập trình cảnh báo, biểu đồ, và quản lý dữ liệu.

9. Các tính năng bổ sung

• Cổng âm thanh (nếu có): Hỗ trợ phát âm thanh cảnh báo hoặc hướng dẫn vận hành.
• Hỗ trợ RTC (Real-Time Clock): Đồng hồ thời gian thực, quản lý thời gian chính xác cho các hoạt động và sự kiện.

10. Kích thước và trọng lượng

• Kích thước tổng thể: Tối ưu hóa để phù hợp với các bảng điều khiển công nghiệp.
• Trọng lượng: Nhẹ, dễ dàng lắp đặt.

Đặc điểm nổi bật HMI HITECH PWS6800C-P

1. Màn hình cảm ứng hiện đại

• Màn hình LCD 7 inch: Độ phân giải 800×480 pixel (WVGA) cung cấp hình ảnh rõ nét, trực quan.
• Hỗ trợ đa màu sắc: Hiển thị 65.536 màu, giúp thể hiện biểu đồ, dữ liệu và thông báo một cách sinh động và dễ dàng nhận biết.
• Cảm ứng điện trở: Độ nhạy cao, bền bỉ và phù hợp với môi trường công nghiệp khắc nghiệt.

2. Hiệu suất xử lý cao

• Bộ vi xử lý mạnh mẽ: Đảm bảo khả năng xử lý nhanh chóng các tác vụ, giảm thời gian phản hồi và tăng hiệu quả vận hành.
• Khả năng xử lý đồ họa: Hỗ trợ hiển thị các biểu đồ, sơ đồ vận hành phức tạp một cách mượt mà.

3. Khả năng giao tiếp linh hoạt

• Hỗ trợ nhiều giao thức: RS-232, RS-485, RS-422 và Ethernet (tùy chọn), giúp dễ dàng tích hợp với các hệ thống tự động hóa khác nhau.
• Tương thích rộng rãi: Hoạt động với nhiều loại PLC từ các hãng nổi tiếng như Mitsubishi, Siemens, Omron, Delta, Schneider,…
• Cổng USB: Hỗ trợ cập nhật chương trình, xuất dữ liệu và kết nối với các thiết bị ngoại vi.

4. Thiết kế bền bỉ, đáng tin cậy

• Chứng nhận IP65 (mặt trước): Chống bụi và chống nước tốt, đảm bảo hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
• Vật liệu vỏ chất lượng cao: Chịu nhiệt, chống va đập và tuổi thọ dài.

5. Bộ nhớ lớn và lưu trữ mở rộng

• Bộ nhớ trong: Dung lượng lớn để lưu trữ các chương trình phức tạp.
• Hỗ trợ thẻ nhớ SD hoặc USB: Mở rộng dung lượng lưu trữ, dễ dàng sao lưu dữ liệu và nâng cấp chương trình.

6. Tiết kiệm năng lượng

• Đèn nền LED: Tiết kiệm năng lượng, tuổi thọ cao (lên đến 50.000 giờ hoạt động liên tục).
• Chế độ tiết kiệm năng lượng: Hỗ trợ tự động điều chỉnh độ sáng và tắt màn hình khi không sử dụng.

7. Phần mềm lập trình mạnh mẽ

• Sử dụng phần mềm EasyBuilder Pro: Cung cấp giao diện thân thiện, dễ sử dụng để lập trình và thiết kế giao diện.
• Chức năng đa dạng: Hỗ trợ lập trình cảnh báo, biểu đồ, quản lý dữ liệu thời gian thực và truyền thông giữa các thiết bị.

8. Hỗ trợ vận hành từ xa

• Kết nối Ethernet: Quản lý và điều khiển hệ thống từ xa thông qua mạng LAN hoặc internet (tùy chọn).
• Truyền dữ liệu linh hoạt: Dễ dàng giám sát và cập nhật thông số vận hành từ xa.

9. Hỗ trợ nhiều tính năng cảnh báo

• Cảnh báo bằng âm thanh và hình ảnh: Hiển thị thông báo lỗi hoặc trạng thái bất thường của hệ thống để người vận hành dễ dàng nhận biết và xử lý.
• Quản lý báo động: Ghi nhận và lưu trữ lịch sử cảnh báo để phân tích và tối ưu hóa hệ thống.

10. Ứng dụng đa ngành

• HMI HITECH PWS6800C-P phù hợp với các ứng dụng công nghiệp như:
  • Sản xuất: Quản lý dây chuyền sản xuất, đóng gói, và kiểm tra chất lượng.
  • Năng lượng: Điều khiển và giám sát trong các nhà máy điện, hệ thống năng lượng tái tạo.
  • Xử lý nước thải: Theo dõi và điều khiển hệ thống xử lý nước.
  • Hệ thống HVAC: Quản lý nhiệt độ, độ ẩm, thông gió trong các tòa nhà hoặc nhà máy.

Mục đích sử dụng HMI HITECH PWS6800C-P

1. Quản lý và điều khiển hệ thống tự động hóa

• Hiển thị và giám sát trạng thái hoạt động của máy móc, thiết bị trong dây chuyền sản xuất.
• Thay đổi và cài đặt các tham số vận hành như tốc độ, nhiệt độ, áp suất,… trực tiếp từ màn hình HMI.
• Điều khiển máy móc từ xa thông qua giao diện trực quan và dễ sử dụng.

2. Theo dõi và hiển thị dữ liệu thời gian thực

• Thu thập và hiển thị dữ liệu thời gian thực như số lượng sản phẩm, hiệu suất hoạt động hoặc thông số kỹ thuật.
• Hiển thị biểu đồ, đồ thị để theo dõi hiệu suất và tình trạng vận hành của thiết bị.

3. Quản lý báo động và cảnh báo

• Giám sát trạng thái bất thường của hệ thống và cảnh báo người vận hành bằng âm thanh, hình ảnh hoặc thông báo văn bản.
• Ghi nhận lịch sử cảnh báo, hỗ trợ phân tích và tối ưu hóa hệ thống.

4. Tăng hiệu quả vận hành

• Đơn giản hóa giao diện vận hành, giúp người dùng dễ dàng thao tác mà không cần nhiều kiến thức kỹ thuật.
• Giảm thiểu thời gian dừng máy: Phát hiện nhanh lỗi và hỗ trợ khắc phục sự cố kịp thời.

5. Tích hợp với các hệ thống điều khiển

• Kết nối với PLC hoặc các thiết bị điều khiển khác để thực hiện các chức năng phức tạp như điều phối dây chuyền sản xuất.
• Tích hợp với nhiều giao thức truyền thông (RS-232, RS-485, Ethernet) để giao tiếp với nhiều loại thiết bị khác nhau.

6. Ứng dụng trong nhiều lĩnh vực công nghiệp

HMI HITECH PWS6800C-P được sử dụng trong các ngành công nghiệp khác nhau:

• Sản xuất: Điều khiển và giám sát dây chuyền sản xuất, đóng gói và lắp ráp.
• Xử lý nước thải: Theo dõi quy trình xử lý nước và các thông số liên quan.
• Năng lượng: Quản lý hệ thống điện, điều khiển thiết bị trong nhà máy điện hoặc năng lượng tái tạo.
• Hệ thống HVAC: Điều khiển hệ thống sưởi, làm mát và thông gió trong tòa nhà hoặc nhà máy.
• Thực phẩm và đồ uống: Điều khiển quy trình sản xuất và đóng gói trong ngành thực phẩm.

7. Giám sát và điều khiển từ xa

• Kết nối mạng để theo dõi và điều khiển từ xa thông qua máy tính hoặc các thiết bị thông minh.
• Hỗ trợ nâng cấp phần mềm và cập nhật chương trình từ xa, giảm thiểu chi phí bảo trì.

8. Lưu trữ và quản lý dữ liệu

• Ghi lại các thông số hoạt động và báo cáo sản xuất để phục vụ phân tích và tối ưu hóa quy trình.
• Lưu trữ lịch sử vận hành để kiểm tra và đối chiếu khi cần.

Ngoài ra chúng tôi chuyên sửa màn hình HMI HITECH PWS6800C-P

Các lỗi của màn hình HMI gồm có:
Màn hình cảm ứng HMI bị nứt, vỡ
– Màn hình cảm ứng HMI hiển thị mờ
– Màn hình cảm ứng HMI hiển thị bị chấm đen
– Màn hình cảm ứng HMI bị hiển thị sọc
– Màn hình cảm ứng HMI không hiển thị, không sáng
– Màn hình HMI bị treo (bị đơ), không thể cảm ứng
– Màn hình cảm ứng HMI chạm không ăn
– Màn hình HMI bị lỗi nguồn, mất nguồn
– Màn hình HMI HITECH bị lỗi cao áp
– Màn hình HMI HITECH bị lỗi không kết nối được với PLC
Chúng tôi nhận sửa: (nhanh và giá tốt nhất)
