Thông số kỹ thuật HMI Omron NT31C-ST143B-EV3

Cấu tạo HMI Omron NT31C-ST143B-EV3

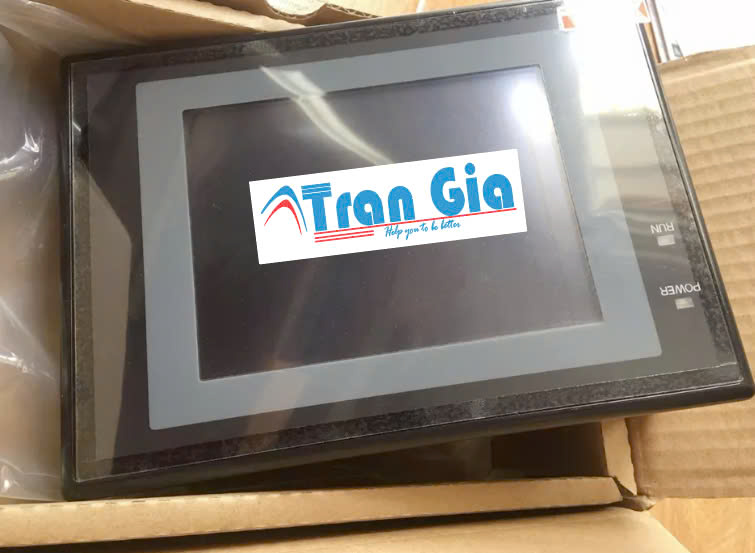

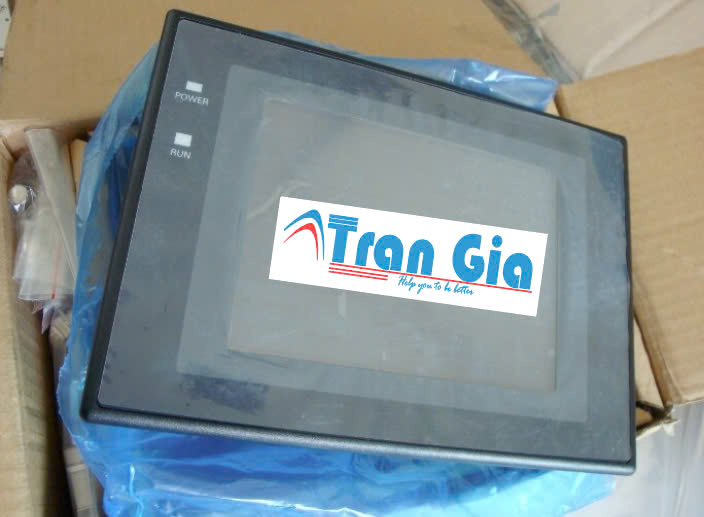

1. Mặt trước (Front Panel)

• Màn hình hiển thị LCD STN 5.7 inch

  • Độ phân giải 320 x 240 pixels (QVGA).

  • Hiển thị được 8 màu (tăng cường hiển thị bằng cách kết hợp các điểm ảnh).

  • Kích thước hiển thị thực tế: khoảng 118.2 x 89.4 mm.

• Lớp cảm ứng điện trở (Resistive Touch Panel)

  • Số điểm cảm ứng: 192 điểm (16 x 12 lưới).

  • Phản hồi thao tác bằng tay hoặc găng tay, độ nhạy cao, lực tác động tối đa: 1 N.

  • Tuổi thọ cảm ứng: ~1.000.000 lần chạm.

• Mặt kính bảo vệ

  • Chống trầy nhẹ, có khả năng chống nước và bụi đạt chuẩn IP65 khi lắp đúng kỹ thuật.

  • Khung màu đen (phiên bản -ST143B).

• Đèn nền LED

  • Tuổi thọ khoảng 50.000 giờ ở mức sáng tối đa, có thể điều chỉnh độ sáng 3 mức và độ tương phản 100 mức.

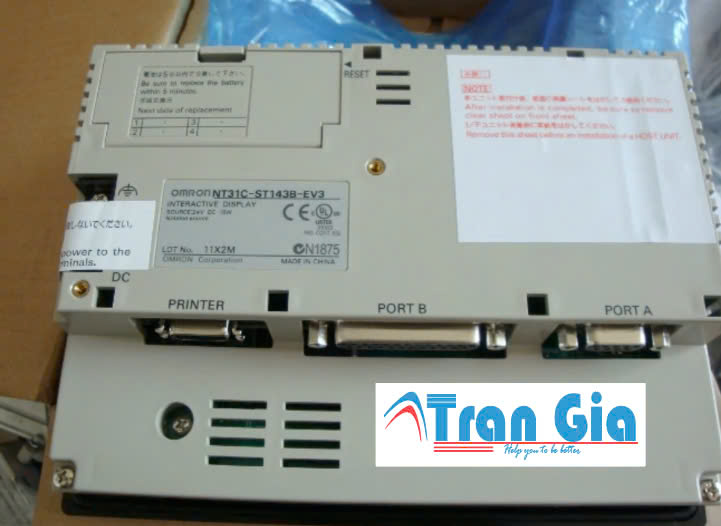

2. Mặt sau (Rear Panel)

• Cổng giao tiếp truyền thông

  • Cổng A: RS-232C (D-sub 9 chân, cấp nguồn 5V tại chân 6).

  • Cổng B: RS-232C hoặc RS-422A/RS-485 (thiết lập bằng công tắc bộ nhớ, D-sub 25 chân).

  • Giao tiếp song song: Chuẩn Centronics (20 chân), dùng cho máy in hoặc thiết bị giao tiếp khác.

  • Giao tiếp mở rộng: Cổng kết nối chuyên dụng (dùng trong hệ thống mở rộng của Omron).

• Cổng nguồn 24VDC

  • Nguồn hoạt động trong dải 20.4 – 26.4 VDC, công suất tiêu thụ tối đa 15W.

• Khe thoát nhiệt

  • Bố trí mặt sau để hỗ trợ tản nhiệt trong quá trình vận hành liên tục.

3. Bộ xử lý và bộ nhớ bên trong

• CPU

  • Đảm nhiệm xử lý các tác vụ cảm ứng, hiển thị và giao tiếp dữ liệu.

• Bộ nhớ

  • Hỗ trợ lưu chương trình điều khiển giao diện, hình ảnh, font chữ, dữ liệu lịch sử.

  • Dung lượng và vùng nhớ được chia theo: bảng nhớ số, bảng chuỗi, bit, thư viện hình ảnh,…

4. Giao diện người dùng (GUI)

• Các thành phần hiển thị hỗ trợ:

  • Ký tự, chuỗi, số, đồ thị thanh, đồng hồ đo tương tự, đèn báo, thư viện hình ảnh.

  • Tối đa 256 đối tượng trên mỗi màn hình.

  • Hỗ trợ hiển thị đồ họa xu hướng, biểu đồ thời gian thực,…

• Nhập số và nút chức năng cảm ứng

  • Có thể cấu hình nút nhấn, nhập số trực tiếp qua cảm ứng, hỗ trợ thao tác nhanh chóng và thuận tiện.

5. Thiết kế công nghiệp, độ bền cao

• Chống bụi và nước: Mặt trước đạt chuẩn IP65/NEMA 4, phù hợp với môi trường công nghiệp.

• Chống rung và sốc:

  • Rung: 5–9 Hz (biên độ 3.5 mm), 9–150 Hz (gia tốc 9.8 m/s²).

  • Sốc: 147 m/s², 3 lần theo mỗi hướng X, Y, Z.

• Nhiệt độ hoạt động: 0 đến 50°C.

• Trọng lượng: khoảng 1 kg.

Đặc điểm nổi bật HMI Omron NT31C-ST143B-EV3

1. Màn hình cảm ứng màu STN 5.7 inch

• Hiển thị 8 màu, sắc nét hơn so với dòng đơn sắc.

• Độ phân giải QVGA 320×240 pixels, hiển thị rõ ràng các thông tin vận hành.

• Có thể điều chỉnh độ sáng và độ tương phản để phù hợp nhiều môi trường ánh sáng.

2. Thiết kế công nghiệp chắc chắn

• Mặt trước đạt chuẩn IP65, chống bụi và tia nước – phù hợp lắp đặt trong nhà máy.

• Khả năng chống rung và sốc tốt, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

3. Giao tiếp đa dạng và linh hoạt

• Hỗ trợ 2 cổng serial (RS-232C / RS-422/485) để giao tiếp với PLC, biến tần hoặc thiết bị ngoại vi.

• Có thêm cổng song song (Parallel) để kết nối máy in hoặc các thiết bị đầu ra khác.

• Cấu hình kết nối đơn giản thông qua phần mềm chuyên dụng.

4. Thân thiện với người vận hành

• Màn hình cảm ứng điện trở dễ thao tác, kể cả khi đeo găng tay.

• Hỗ trợ nhiều đối tượng hiển thị như đồng hồ, biểu đồ, nút nhấn, báo động,…

• Dễ thiết kế giao diện trực quan giúp thao tác nhanh và chính xác.

5. Dễ lập trình và bảo trì

• Lập trình bằng phần mềm NT-Series Support Tool hoặc chuyển đổi với CX-Designer.

• Có thể lưu trữ chương trình và dữ liệu lịch sử.

• Hỗ trợ cập nhật phần mềm dễ dàng qua cổng truyền thông.

6. Tiết kiệm điện, hoạt động ổn định

• Sử dụng điện áp 24VDC, tiêu thụ điện năng thấp (~15W).

• Đèn nền có tuổi thọ cao, khoảng 50.000 giờ, giảm thiểu chi phí bảo trì.

Mục đích sử dụng HMI Omron NT31C-ST143B-EV3

1. Giám sát và điều khiển quy trình sản xuất

• Hiển thị trạng thái máy móc, dây chuyền hoặc các thiết bị công nghiệp trong thời gian thực.

• Cho phép người vận hành theo dõi, can thiệp, điều chỉnh tham số mà không cần tiếp cận trực tiếp tủ điều khiển hoặc PLC.

2. Giao tiếp giữa người và máy (HMI – Human Machine Interface)

• Là cầu nối trực quan giữa người dùng và hệ thống điều khiển (PLC, biến tần, cảm biến, v.v.).

• Giao diện dễ hiểu với các nút bấm, biểu tượng, biểu đồ và cảnh báo.

3. Cảnh báo lỗi và hiển thị thông tin bảo trì

• Thông báo khi có sự cố (quá nhiệt, mất tín hiệu, lỗi thiết bị).

• Hiển thị mã lỗi, hướng dẫn xử lý nhanh chóng giúp giảm thời gian dừng máy.

4. Tối ưu hóa hiệu suất vận hành

• Giúp người vận hành nắm rõ tình trạng hoạt động để đưa ra các điều chỉnh phù hợp.

• Tăng độ chính xác trong giám sát và kiểm soát quá trình.

5. Lập trình và nâng cấp linh hoạt

• Dễ dàng thay đổi chương trình giao diện hoặc cập nhật chức năng mà không cần thay đổi phần cứng.
