Thông số kỹ thuật HMI Samkoon SK-070FE

Cấu tạo HMI Samkoon SK-070FE

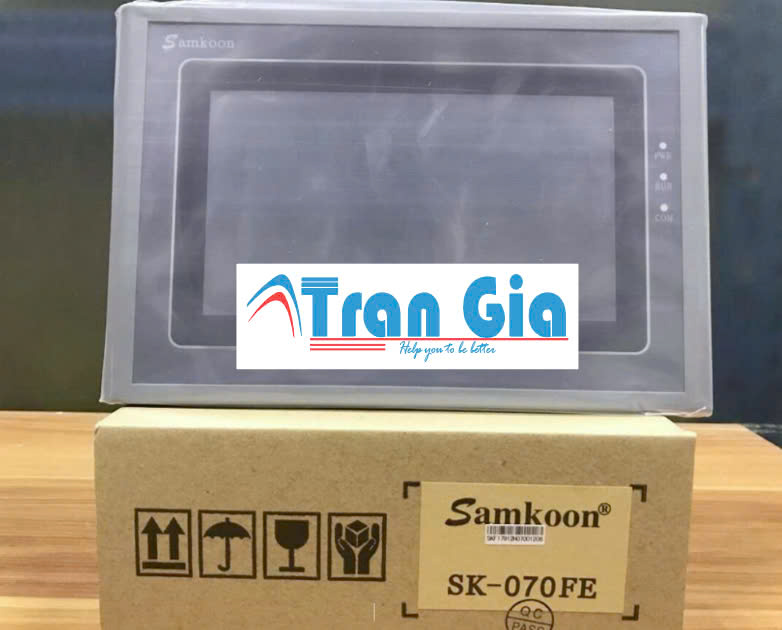

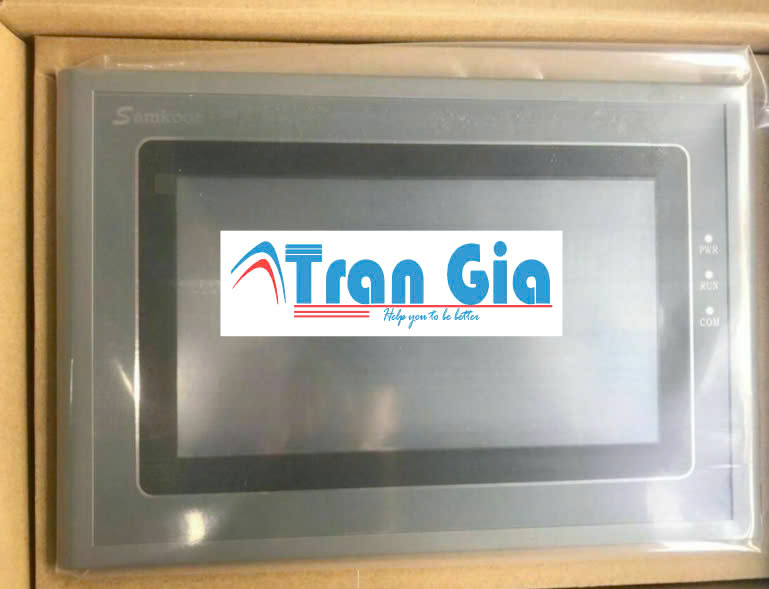

1. Mặt trước – Giao diện người dùng

• Màn hình cảm ứng 7 inch:
  Loại TFT LCD, độ phân giải 800×480 pixels, cảm ứng điện trở 4 dây.
  Dùng để hiển thị thông tin, nhận lệnh từ người vận hành.

• Lớp mặt nạ nhựa (vỏ trước):
  Được làm từ nhựa PC + ABS chống cháy, chịu va đập, cấp bảo vệ IP65 chống bụi và nước ở mặt trước.

2. Bên trong – Phần xử lý và điều khiển

• Bo mạch chính (Mainboard):
  Chứa vi xử lý ARM Cortex-A8, bộ nhớ Flash và RAM. Đây là nơi xử lý logic, đồ họa, giao tiếp với thiết bị ngoại vi và PLC.

• Bộ nhớ:

  • Flash 128MB để lưu chương trình.

  • RAM DDR2 128MB để xử lý tạm thời trong quá trình hoạt động.

• RTC (Real-Time Clock):
  Cho phép lưu và hiển thị thời gian thực (ngày/giờ) trong các ứng dụng điều khiển.

3. Các cổng kết nối – Giao tiếp với thiết bị ngoài

• COM1 & COM2:
  Cổng nối tiếp hỗ trợ RS232 / RS422 / RS485 dùng để giao tiếp với PLC, biến tần, servo…

• USB Host (USB-A):
  Kết nối USB để tải/chạy chương trình, kết nối thiết bị lưu trữ như USB flash.

• USB Device (USB-B):
  Kết nối với máy tính để nạp chương trình từ phần mềm SKTOOL.

4. Mạch nguồn & bảo vệ

• Khối nguồn DC 24V:
  Chuyển đổi và ổn áp nguồn cấp, tích hợp chống quá áp, quá dòng.

• Mạch cách ly tín hiệu:
  Bảo vệ cổng COM tránh nhiễu và điện áp xung cao từ thiết bị công nghiệp.

5. Hệ thống tản nhiệt

• Tản nhiệt thụ động:
  Không dùng quạt, sử dụng thiết kế vỏ nhôm phía sau giúp tản nhiệt bằng đối lưu tự nhiên.

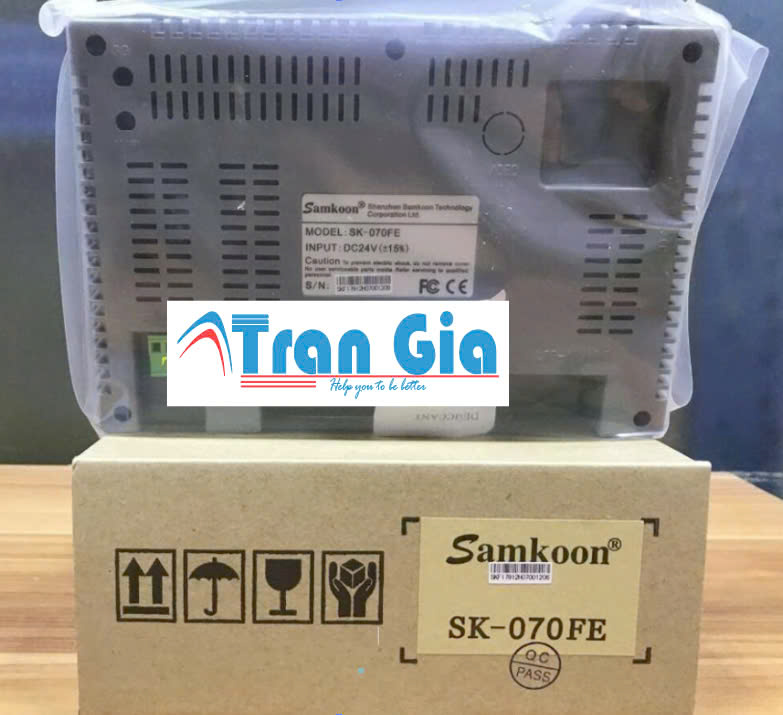

6. Vỏ sau – Khung bảo vệ và gá lắp

• Vỏ sau bằng nhựa chịu nhiệt:
  Tích hợp gờ bắt vít, dùng để cố định thiết bị lên tủ điện. Có nhãn dán mã sản phẩm, sơ đồ chân cổng giao tiếp.

Đặc điểm nổi bật HMI Samkoon SK-070FE

1. Màn hình cảm ứng TFT 7 inch sắc nét
Màn hình có độ phân giải 800×480 pixels, hiển thị màu sắc rõ ràng, giao diện thân thiện và dễ sử dụng.

2. Vi xử lý hiệu suất cao
Trang bị CPU ARM Cortex-A8 tốc độ 600 MHz, giúp xử lý mượt mà các tác vụ điều khiển và giao diện đồ họa.

3. Dung lượng bộ nhớ lớn

• Flash 128MB dùng để lưu chương trình, hình ảnh, dữ liệu vận hành.

• RAM 128MB hỗ trợ chạy các tác vụ phức tạp, tối ưu cho các dự án công nghiệp vừa và nhỏ.

4. Giao tiếp đa dạng
Hỗ trợ nhiều cổng COM (RS232/RS485/RS422), USB Host và USB Device, dễ dàng kết nối với PLC, biến tần, servo, và các thiết bị ngoại vi.

5. Phần mềm lập trình miễn phí – SKTOOL
Dễ sử dụng, giao diện kéo thả trực quan, hỗ trợ nhiều dòng PLC khác nhau như Siemens, Mitsubishi, Omron, Delta…

6. Thiết kế chắc chắn, chống bụi nước IP65
Mặt trước có khả năng chống nước nhẹ và bụi, phù hợp lắp đặt trong môi trường công nghiệp.

7. Hỗ trợ RTC (Real-Time Clock)
Cho phép quản lý thời gian thực, dùng để hiển thị ngày giờ hoặc điều khiển theo lịch trình.

8. Hoạt động ổn định trong môi trường công nghiệp
Chịu được nhiệt độ làm việc rộng (0°C ~ 50°C), độ ẩm tương đối 10%~90% không ngưng tụ.

9. Tản nhiệt không cần quạt
Thiết kế tản nhiệt thụ động giúp hoạt động êm ái, giảm rủi ro hỏng hóc do bụi và rung động.

10. Giá thành hợp lý
So với các thương hiệu khác cùng phân khúc, Samkoon SK-070FE có chi phí đầu tư thấp nhưng vẫn đảm bảo hiệu năng ổn định.

Mục đích sử dụng HMI Samkoon SK-070FE

1. Giám sát và điều khiển thiết bị

• Hiển thị trạng thái hoạt động của máy móc, cảm biến, động cơ, bơm, van,…

• Cho phép người vận hành điều khiển trực tiếp các thiết bị thông qua màn hình cảm ứng như: bật/tắt, thay đổi tốc độ, cài đặt thông số.

2. Thu thập và hiển thị dữ liệu

• Ghi nhận và hiển thị các giá trị như nhiệt độ, áp suất, lưu lượng, tốc độ…

• Dễ dàng theo dõi và phát hiện các bất thường trong quá trình sản xuất.

3. Lập trình và cài đặt thông số hệ thống

• Thông qua phần mềm SKTOOL, người dùng có thể tạo các giao diện vận hành, cài đặt tham số máy.

• Dễ dàng thay đổi thông số mà không cần dùng đến máy tính lập trình.

4. Quản lý cảnh báo và lỗi

• Cảnh báo lỗi hệ thống theo thời gian thực (bằng hình ảnh, âm thanh, màu sắc).

• Ghi lại lịch sử lỗi để người vận hành dễ dàng truy tìm và xử lý.

5. Điều khiển theo lịch (Timer/RTC)

• Hỗ trợ hẹn giờ cho các tác vụ như khởi động/quá trình sản xuất theo ca/kíp.

• Hữu ích cho các hệ thống cần điều khiển tự động theo thời gian.

6. Ứng dụng rộng rãi trong nhiều ngành công nghiệp

• Dây chuyền sản xuất tự động, đóng gói, chiết rót.

• Hệ thống xử lý nước, HVAC, năng lượng tái tạo (như điện mặt trời).

• Máy CNC, máy ép nhựa, thang máy, băng tải,…
