Thông số kỹ thuật HMI Weintek MT508SV4CN

1. Màn hình HMI Weintek MT508SV4CN

   • Kích thước: 8.0 inch

   • Loại: STN LCD

   • Độ phân giải: 800 x 600 pixels

   • Số màu hiển thị: 256 màu

   • Đèn nền: CCFL

   • Tuổi thọ đèn nền: 20.000 – 25.000 giờ

2. Cảm ứng

   • Loại: Cảm ứng điện trở 4 dây

3. Bộ xử lý và bộ nhớ

   • CPU: 32-bit RISC (200 MHz)

   • Flash Memory: 4 MB

   • RAM: 4 MB

4. Cổng giao tiếp

   • COM1: RS-232

   • COM2: RS-485 2W / 4W

   • Hỗ trợ truyền thông với nhiều PLC: Mitsubishi, Omron, Siemens, Delta, v.v.

5. Thẻ nhớ

   • Hỗ trợ thẻ CF (CompactFlash) để mở rộng lưu trữ (tùy phiên bản)

6. Nguồn cấp

   • Điện áp hoạt động: 24VDC (±10%)

   • Công suất tiêu thụ: ~6W

7. Kích thước

   • Kích thước mặt: 226 x 174 mm

   • Kích thước lắp đặt: 214 x 162 mm

   • Độ dày: 36 mm

8. Môi trường hoạt động

   • Nhiệt độ hoạt động: 0 ~ 50°C

   • Nhiệt độ bảo quản: -20 ~ 60°C

   • Độ ẩm: 10% ~ 90% RH (không ngưng tụ)

9. Chuẩn bảo vệ

   • Mặt trước: IP65 (chống bụi, tia nước nhẹ)

10. Phần mềm lập trình

    • Sử dụng: EasyBuilder 5000

Cấu tạo HMI Weintek MT508SV4CN

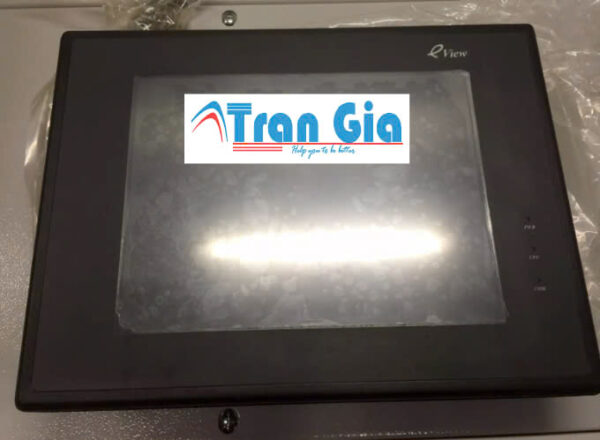

1. Mặt trước

• Màn hình LCD 8 inch
  Hiển thị giao diện vận hành, đồ họa, trạng thái hệ thống. Độ phân giải 800 x 600 pixels, hiển thị 256 màu.
• Lớp cảm ứng điện trở 4 dây
  Cho phép thao tác bằng tay hoặc bút cảm ứng. Bền, phù hợp với môi trường công nghiệp có độ ẩm, bụi.
• Mặt kính và khung viền nhựa
  Bảo vệ màn hình, đạt chuẩn IP65 chống bụi và tia nước nhẹ ở mặt trước.

2. Bên trong

• Bo mạch chính
  Chứa CPU 32-bit RISC tốc độ 200 MHz, bộ nhớ Flash 4MB, RAM 4MB, xử lý dữ liệu và chương trình nhanh chóng.
• Mạch nguồn
  Nhận điện áp DC 24V (±10%), có tụ và mạch bảo vệ chống quá áp, ngược cực.
• Mạch giao tiếp truyền thông
  Bao gồm các mạch RS-232, RS-485 để giao tiếp với PLC, biến tần hoặc thiết bị ngoại vi.
• Khe cắm thẻ nhớ CF (CompactFlash)
  Dùng để mở rộng bộ nhớ, lưu chương trình, dữ liệu (tùy theo phiên bản).

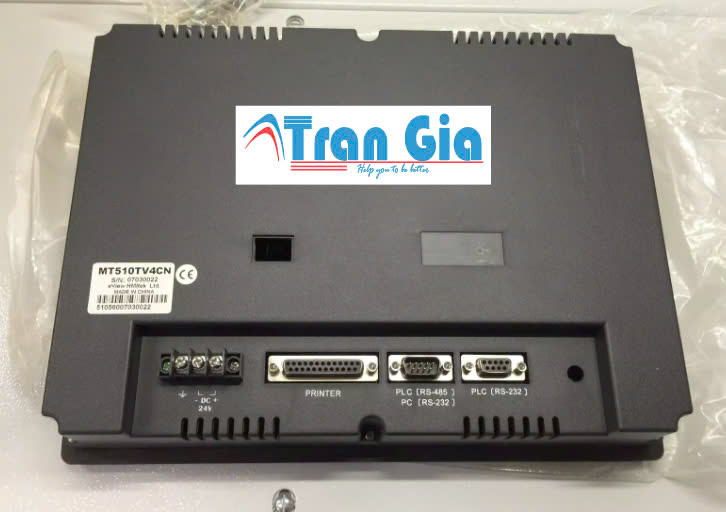

3. Mặt sau

• Cổng kết nối
  COM1 (RS-232), COM2 (RS-485 2W/4W), cổng nguồn DC và khe gắn thẻ nhớ.
• Tem nhãn thiết bị
  Ghi thông tin model, serial number, điện áp, tiêu chuẩn kỹ thuật.
• Chốt gắn tủ điện
  Thiết kế để lắp âm trên tủ điện công nghiệp, dễ cố định bằng ngàm hoặc ốc vít chuyên dụng.

Đặc điểm nổi bật HMI Weintek MT508SV4CN

1. Thiết kế nhỏ gọn, chắc chắn Kích thước màn hình 8 inch vừa đủ để hiển thị đầy đủ thông tin mà không chiếm quá nhiều diện tích tủ điện. Mặt trước đạt chuẩn bảo vệ IP65, thích hợp cho môi trường công nghiệp.

2. Hiển thị rõ ràng với màn hình STN LCD Màn hình STN LCD độ phân giải 800 x 600 pixels, hiển thị 256 màu, giúp hiển thị thông tin trạng thái thiết bị và đồ họa một cách trực quan, dễ quan sát.

3. Cảm ứng điện trở bền bỉ Cho phép thao tác dễ dàng bằng tay hoặc bút, hoạt động ổn định trong môi trường có độ ẩm hoặc bụi.

4. Hỗ trợ truyền thông đa dạng Tích hợp sẵn cổng RS-232 và RS-485, hỗ trợ nhiều giao thức truyền thông phổ biến, dễ dàng kết nối với PLC, biến tần, cảm biến và các thiết bị điều khiển khác.

5. Tiết kiệm chi phí Là dòng HMI cơ bản của Weintek, phù hợp cho các ứng dụng nhỏ và vừa, giúp tiết kiệm chi phí đầu tư mà vẫn đảm bảo hiệu quả vận hành.

6. Sử dụng phần mềm EasyBuilder 5000 Cho phép lập trình giao diện một cách trực quan, hỗ trợ nhiều đối tượng đồ họa, dễ sử dụng ngay cả với người mới bắt đầu.

7. Hoạt động ổn định, tiêu thụ điện thấp Công suất tiêu thụ khoảng 6W, phù hợp với các hệ thống yêu cầu tiết kiệm năng lượng và vận hành liên tục.

Mục đích sử dụng HMI Weintek MT508SV4CN

1. Giao tiếp giữa người vận hành và máy móc HMI MT508SV4CN cho phép người vận hành giám sát, điều khiển và điều chỉnh các thông số vận hành của hệ thống máy móc một cách trực quan và dễ dàng.

2. Hiển thị trạng thái hệ thống Hiển thị các thông tin quan trọng như tốc độ động cơ, nhiệt độ, áp suất, cảnh báo lỗi, thời gian hoạt động… giúp người dùng theo dõi hoạt động của hệ thống theo thời gian thực.

3. Thay thế nút nhấn, đèn báo truyền thống Giao diện cảm ứng với các nút ảo và đồ họa sinh động giúp tiết kiệm không gian tủ điện và tăng tính linh hoạt trong thiết kế giao diện.

4. Kết nối và điều khiển PLC, biến tần, cảm biến… Hỗ trợ nhiều cổng và giao thức truyền thông như RS-232, RS-485, phù hợp để kết nối với đa dạng thiết bị điều khiển trong nhà máy.

5. Thu thập và lưu trữ dữ liệu cơ bản Có thể dùng để ghi nhận và hiển thị dữ liệu vận hành (nếu kết hợp với thẻ nhớ CF), hỗ trợ kiểm tra lại quá trình sản xuất hoặc chẩn đoán lỗi.

6. Ứng dụng trong các hệ thống tự động hóa nhỏ và vừa Phù hợp với máy đóng gói, máy chiết rót, dây chuyền băng tải, hệ thống HVAC, điều khiển bơm, quạt công nghiệp, v.v.
