Thông số kỹ thuật màn hình HMI Weintek MT8121XE

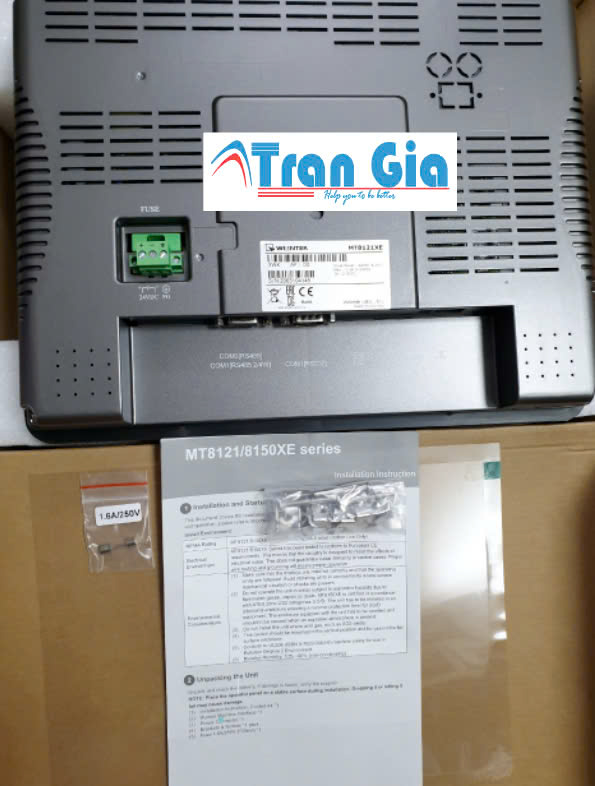

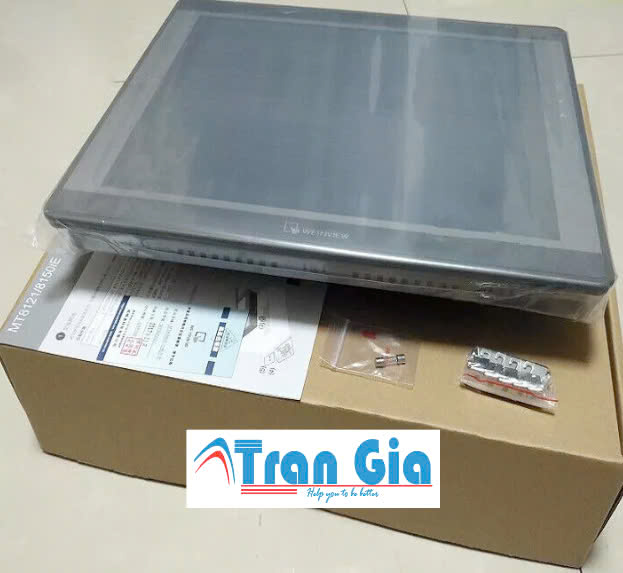

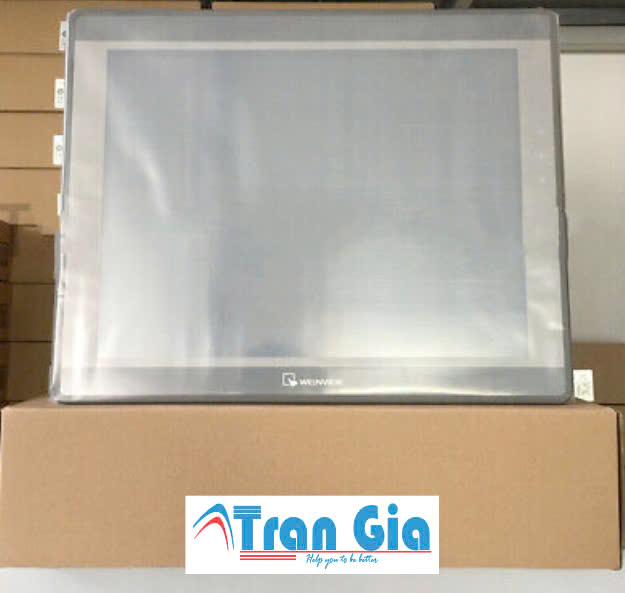

Cấu tạo màn hình HMI Weintek MT8121XE

1. Màn hình hiển thị

• Kích thước: 12.1 inch TFT LCD

• Độ phân giải: 1024 × 768 pixels (XGA)

• Màu sắc: 16.7 triệu màu (24-bit color) – hiển thị sắc nét, sống động

• Độ sáng: ~500 cd/m² – dễ quan sát trong môi trường ánh sáng mạnh

• Góc nhìn rộng: Hỗ trợ quan sát từ nhiều hướng mà không bị biến màu

2. Cảm ứng

• Loại cảm ứng: Cảm ứng điện trở 4 dây

• Độ bền cao, phù hợp với môi trường công nghiệp có dầu, bụi hoặc người dùng mang găng tay.

3. Bộ xử lý và bộ nhớ

• CPU: Cortex-A8, tốc độ 1GHz

• RAM: 512MB

• Flash: 512MB

• Đáp ứng tốt các ứng dụng đồ họa nặng, macro phức tạp, xử lý giao diện mượt mà.

4. Cổng kết nối

• 1 cổng Ethernet: RJ45 10/100Mbps – hỗ trợ truyền thông Modbus TCP, kết nối SCADA

• 3 cổng COM:

  • COM1: RS-232

  • COM2/COM3: RS-485/RS-422

• 2 cổng USB:

  • USB Host (kết nối USB, lưu dữ liệu)

  • USB Client (nạp/chuyển chương trình)

• 1 khe cắm thẻ SD: mở rộng lưu trữ dữ liệu, ghi log, backup chương trình

5. Nguồn cấp và tiêu chuẩn công nghiệp

• Nguồn cấp: 24VDC (±15%)

• Tiêu thụ điện: khoảng 10 ~ 12W

• Mặt trước đạt chuẩn IP65 – chống bụi, chống nước nhẹ khi lắp đặt đúng chuẩn.

6. Kích thước và lắp đặt

• Vỏ ngoài: Vật liệu nhựa công nghiệp cao cấp

• Kích thước cắt lắp: Khoảng 313 x 239 mm

• Gắn tủ điện chuẩn DIN, chắc chắn và dễ thi công trong các hệ thống lớn.

Đặc điểm nổi bật màn hình HMI Weintek MT8121XE

1. Màn hình lớn, sắc nét

• Kích thước 12.1 inch, độ phân giải cao 1024×768 (XGA), giúp hiển thị rõ ràng các sơ đồ, cảnh báo, dữ liệu dạng bảng.

• Màu sắc hiển thị 16.7 triệu màu, hỗ trợ giao diện đẹp, chuyên nghiệp, dễ quan sát từ nhiều góc nhìn.

2. Hiệu năng xử lý mạnh mẽ

• Trang bị CPU Cortex-A8 1GHz, RAM 512MB, Flash 512MB – xử lý macro phức tạp, giao diện đồ họa mượt mà.

• Phù hợp với ứng dụng đa cửa sổ, biểu đồ thời gian thực và xử lý nhiều dữ liệu cùng lúc.

3. Tích hợp đầy đủ cổng kết nối

• COM1 (RS232), COM2/COM3 (RS485/422) – hỗ trợ giao tiếp với nhiều loại PLC và thiết bị ngoại vi.

• Ethernet RJ45 – giao tiếp Modbus TCP/IP, kết nối SCADA, truyền dữ liệu qua mạng nội bộ dễ dàng.

• USB Host & USB Client – phục vụ cập nhật chương trình, lưu trữ dữ liệu, kết nối thiết bị ngoại vi như USB, chuột, bàn phím.

• Hỗ trợ thẻ nhớ SD – lưu trữ log dữ liệu, lịch sử báo lỗi hoặc backup chương trình.

4. Tương thích phần mềm EasyBuilder Pro

• Hỗ trợ giao diện kéo thả, lập trình nhanh, dễ sử dụng kể cả với người mới.

• Tương thích hàng trăm dòng PLC khác nhau như: Siemens, Mitsubishi, Omron, Delta, Schneider, ABB,…

5. Độ bền cao, chuẩn công nghiệp

• Mặt trước chuẩn IP65 – chống bụi, chống nước nhẹ khi gắn âm tủ điện.

• Nguồn cấp 24VDC ±15%, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

6. Phù hợp với hệ thống quy mô trung và lớn

• Sử dụng tốt trong các ứng dụng:

  • Điều khiển dây chuyền sản xuất

  • Hệ thống xử lý nước, HVAC

  • Trạm trộn, trạm cân, hệ thống SCADA

  • Giám sát tủ điện trung tâm, nhà máy tự động hóa

Mục đích sử dụng màn hình HMI Weintek MT8121XE

1. Giao tiếp giữa người vận hành và máy móc (HMI – Human Machine Interface)

• Hiển thị trạng thái hoạt động của hệ thống: nhiệt độ, áp suất, tốc độ, cảnh báo, lỗi…

• Cho phép người vận hành điều chỉnh thông số, cài đặt, bật/tắt máy móc nhanh chóng, thuận tiện.

2. Giám sát và điều khiển hệ thống sản xuất

• Theo dõi dữ liệu thời gian thực và lịch sử sản xuất.

• Giám sát toàn bộ quy trình vận hành thông qua giao diện trực quan: biểu đồ, đồ thị, hình ảnh.

• Điều khiển các thiết bị ngoại vi qua kết nối với PLC (Siemens, Mitsubishi, Omron, Delta…).

3. Thu thập và lưu trữ dữ liệu

• Ghi log dữ liệu sản xuất, lưu vào thẻ nhớ SD hoặc USB.

• Lưu trữ lỗi, sự kiện, báo động – giúp truy vết nguyên nhân sự cố.

4. Kết nối với hệ thống điều khiển trung tâm

• Truy cập từ xa qua mạng Ethernet bằng trình duyệt hoặc phần mềm VNC.

• Hỗ trợ kết nối SCADA hoặc truyền dữ liệu về máy chủ để giám sát nhiều trạm cùng lúc.

5. Ứng dụng linh hoạt trong nhiều lĩnh vực

• Dây chuyền đóng gói, chiết rót, ép nhựa, dệt may, in ấn.

• Hệ thống HVAC, trạm xử lý nước, trạm trộn bê tông, năng lượng tái tạo.

• Giám sát điện năng, hệ thống năng lượng mặt trời, tủ điều khiển trung tâm.
