TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, màn hình HMI Weinview / Weintek , HMI WEINTEK MT8150XE, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật HMI Weintek MT8150XE

Hiển thị :

• Kích thước màn hình : 15 inch TFT
• Màu sắc : 16.2 triệu màu
• Độ phân giải (WxH dots) : 1024 x 768 pixels
• Độ sáng (cd/m2) : 500
• Tuổi thọ LCD : > 50000 giờ
• Tấm cảm ứng : 4-wire Resistive Type

Cấu hình :

• Bộ nhớ : 256 MB
• RAM : 256 MB
• 32 bits RISC Cortex-A8 1GHz
• USB Host : USB 2.0 x 1
• USB Client : USB 2.0 x 1
• Khe cắm thẻ SD : SD/SDHC
• RTC : Built-in

Truyền thông :

• Ethernet : Có
• COM1: RS-232/RS-485 2W/4W , COM3:RS-485 2W

Nguồn : 24VDC ± 20%

Đặc điểm :

• Vỏ : Nhựa
• Kích thước bao ngoài (WxHxD) : 366 x 293 x 57mm
• Kích thước khoét lỗ : 352 x 279 mm
• Nhiệt độ hoạt động : 0° ~ 50°C (32° ~ 122°F)
• Khối lượng : 2.75 kg

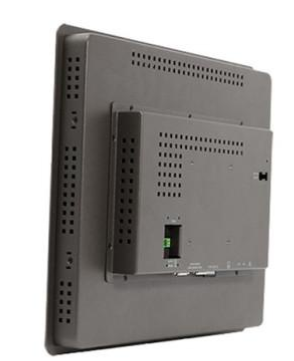

Cấu tạo của HMI WEINTEK MT8150XE

1. Màn hình hiển thị

• Kích thước: 15 inch – kích thước lớn, phù hợp làm trung tâm điều khiển
• Loại: Màn hình TFT LCD màu
• Độ phân giải: 1024 × 768 pixels (XGA) – hiển thị sắc nét, chi tiết
• Số màu hiển thị: 16.7 triệu màu – thể hiện hình ảnh, biểu đồ và giao diện sống động
• Góc nhìn rộng, chống lóa nhẹ, phù hợp môi trường sáng mạnh

2. Tấm cảm ứng

• Cảm ứng điện trở (resistive touch)
• Cho phép thao tác bằng tay, găng tay hoặc bút cảm ứng
• Độ bền cao, thích hợp với môi trường công nghiệp nhiều bụi, dầu hoặc rung động

3. Bộ xử lý và bộ nhớ

• CPU: Cortex-A8 1GHz – xử lý nhanh, phù hợp với các dự án phức tạp
• RAM: 512MB
• Bộ nhớ Flash: 256MB – lưu trữ chương trình, hình ảnh, dữ liệu lịch sử
• Hỗ trợ mở rộng bộ nhớ: qua USB hoặc thẻ SD

4. Cổng kết nối và giao tiếp

• COM Ports:
  • COM1: RS-232/RS-485 2W/4W
  • COM2 & COM3: RS-232/RS-485 (tùy chọn)
• 1 cổng Ethernet (RJ45): 10/100 Mbps – dùng cho truyền thông mạng, SCADA
• USB Host x1 và USB Client x1: dùng để tải chương trình, backup/restore, kết nối USB peripheral
• SD Card Slot: lưu trữ dữ liệu, chương trình, nhật ký, ảnh,…

5. Thiết kế vật lý

• Vỏ nhựa công nghiệp cao cấp, bền và chịu lực
• Mặt trước đạt chuẩn IP65: chống bụi và tia nước nhẹ
• Thiết kế lắp âm tủ (panel mount) – phù hợp cho tủ điều khiển trong nhà máy
• Tản nhiệt chủ động, hoạt động ổn định trong thời gian dài

6. Nguồn cấp

• Nguồn hoạt động: 24VDC (dải cho phép: 10.5 ~ 28VDC)
• Tích hợp bảo vệ quá áp, ngắn mạch và chống ngược cực

Đặc điểm của HMI WEINTEK MT8150XE

• Màn hình kích thước lớn – hiển thị sắc nét

Trang bị màn hình TFT 15 inch, độ phân giải 1024×768 pixels

Màu sắc hiển thị sống động (16.7 triệu màu), giúp giao diện trực quan, dễ quan sát

Phù hợp cho trạm giám sát trung tâm hoặc khu vực cần thao tác nhiều thông tin

• Hiệu năng xử lý mạnh mẽ

CPU Cortex-A8 tốc độ 1GHz, RAM 512MB

Đáp ứng tốt các ứng dụng HMI phức tạp, khối lượng dữ liệu lớn

Khởi động nhanh, chạy mượt các giao diện có nhiều đối tượng động

• Khả năng giao tiếp linh hoạt

Hỗ trợ nhiều chuẩn truyền thông: RS-232, RS-485, Ethernet, USB, SD Card

Kết nối dễ dàng với PLC, biến tần, cảm biến, hệ thống SCADA, server,…

Tích hợp giao thức Modbus RTU/TCP, MQTT, SNMP, FTP, VNC,…

• Hỗ trợ truy cập từ xa qua EasyAccess 2.0

Người dùng có thể giám sát và điều khiển từ xa qua Internet

Quản lý máy móc ở nhiều địa điểm khác nhau từ một trung tâm duy nhất

Tăng hiệu quả bảo trì và giám sát không cần mặt tại chỗ

• Thiết kế công nghiệp bền bỉ

Mặt trước chuẩn IP65: chống bụi và chống nước nhẹ

Vỏ nhựa công nghiệp chắc chắn, chống va đập nhẹ, chịu được môi trường nhà xưởng

Dễ lắp đặt trong tủ điện theo kiểu gắn âm (panel mount)

• Phần mềm thiết kế giao diện thân thiện

Sử dụng phần mềm EasyBuilder Pro – dễ lập trình, kéo-thả nhanh chóng

Hỗ trợ thư viện giao diện, biểu đồ, nút điều khiển, cảnh báo,…

Tích hợp tính năng Data Sampling, Event Log, Recipe, Alarm, Security

Mục đích sử dụng của HMI WEINTEK MT8150XE

• Giao diện điều khiển trung tâm cho hệ thống tự động hóa

Cho phép người vận hành theo dõi và điều khiển máy móc trực tiếp qua màn hình cảm ứng

Hiển thị đầy đủ thông tin trạng thái, cảnh báo, đồ thị và dữ liệu sản xuất theo thời gian thực

• Kết nối và điều khiển thiết bị ngoại vi

Kết nối với PLC, biến tần, cảm biến, hệ thống cân, motor,… thông qua các cổng truyền thông (RS232/485, Ethernet)

Dùng làm bộ điều khiển giao diện chính cho toàn hệ thống

• Giám sát và thu thập dữ liệu sản xuất (HMI + SCADA mini)

Thu thập dữ liệu như sản lượng, tốc độ, lỗi, mức tiêu thụ…

Lưu trữ và hiển thị thông tin dưới dạng biểu đồ, bảng dữ liệu, log sự kiện

• Cảnh báo lỗi và xử lý sự cố

Hiển thị cảnh báo bằng âm thanh hoặc đèn báo

Ghi lại lịch sử sự cố, hỗ trợ kỹ thuật viên kiểm tra và xử lý nhanh chóng

• Quản lý từ xa hệ thống tự động hóa

Hỗ trợ EasyAccess 2.0 giúp kỹ sư truy cập HMI từ bất kỳ đâu có Internet

Phù hợp cho các hệ thống sản xuất phân tán ở nhiều địa điểm

• Ứng dụng đa dạng trong các lĩnh vực công nghiệp

Sản xuất và lắp ráp: giám sát dây chuyền, kiểm soát quy trình

Hệ thống xử lý nước – môi trường: điều khiển bơm, giám sát van và cảm biến

Năng lượng tái tạo: hiển thị dữ liệu hệ thống điện mặt trời, pin, inverter

Thực phẩm, dược phẩm, bao bì: giao diện điều khiển máy trộn, máy đóng gói, máy chiết rót,…
