Thông số kỹ thuật HMI Weinview TK6070IP 7 inch

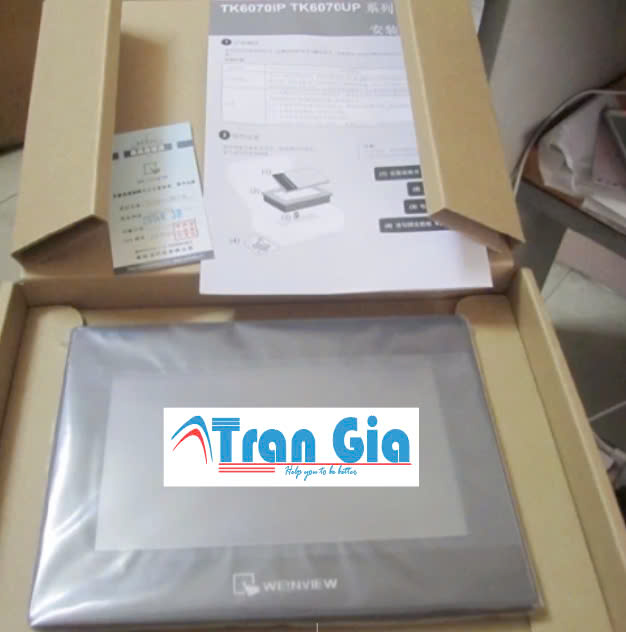

Màn hình hiển thị HMI Weinview TK6070IP 7 inch

• Kích thước: 7 inch

• Loại màn hình: TFT LCD

• Độ phân giải: 800 x 480 pixels

• Độ sáng: 350 cd/m²

• Độ tương phản: 500:1

• Màu sắc hiển thị: 65.536 màu

• Đèn nền: LED, tuổi thọ trên 30.000 giờ

Cảm ứng

• Loại: Cảm ứng điện trở 4 dây

Bộ xử lý và bộ nhớ

• CPU: 32-bit RISC, tốc độ 400 MHz

• Bộ nhớ Flash: 128 MB

• RAM: 64 MB DDR2

Cổng giao tiếp

• COM1: RS-232

• COM2: RS-485 2 dây/4 dây, hỗ trợ MPI 187.5K

• USB: 1 cổng Mini USB (dùng để nạp chương trình)

• Ethernet: Không hỗ trợ

Nguồn cấp

• Điện áp hoạt động: 24VDC ±10%

• Công suất tiêu thụ: khoảng 350mA @ 24VDC

Kích thước và trọng lượng

• Kích thước tổng thể (WxHxD): 200.4 x 146.5 x 34 mm

• Kích thước lắp đặt (WxH): 192 x 138 mm

• Trọng lượng: khoảng 0.52 kg

Môi trường hoạt động

• Nhiệt độ hoạt động: 0°C đến 50°C

• Nhiệt độ lưu trữ: -20°C đến 60°C

• Độ ẩm hoạt động: 10% đến 90% RH (không ngưng tụ)

Chuẩn bảo vệ

• Mặt trước đạt tiêu chuẩn IP65 (chống bụi, chống nước nhẹ)

Phần mềm lập trình

• EasyBuilder 8000

Cấu tạo HMI Weinview TK6070IP 7 inch

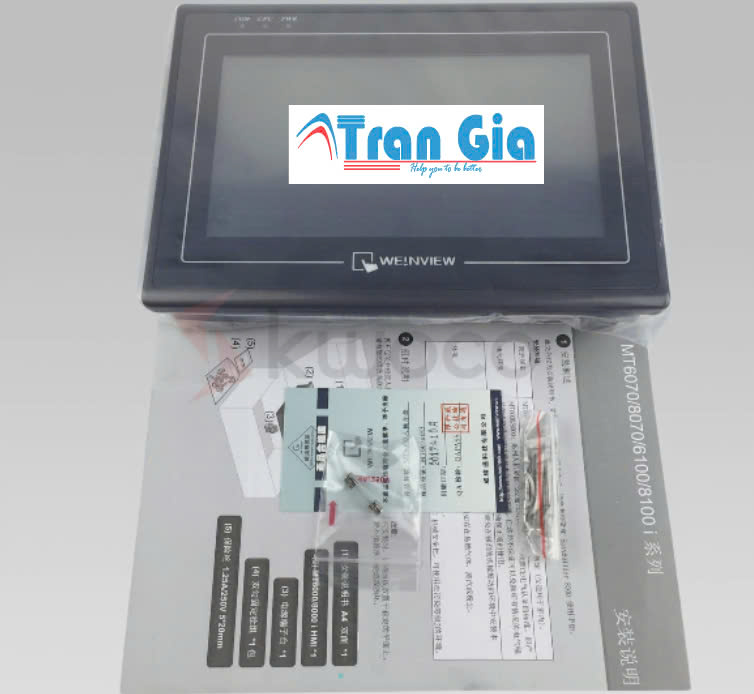

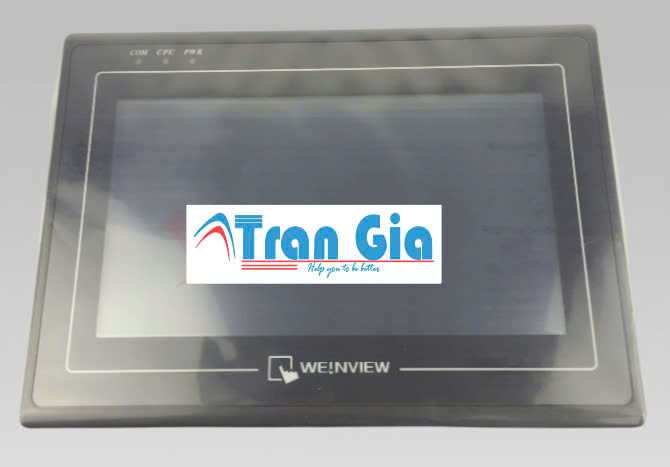

1. Mặt trước (Front Panel)

• Màn hình hiển thị TFT LCD 7 inch: Dùng để hiển thị giao diện người – máy, các biểu đồ, thông báo và trạng thái hệ thống.

• Lớp cảm ứng điện trở (Resistive Touch): Cho phép người dùng thao tác bằng tay hoặc bút cảm ứng.

• Mặt kính và khung nhựa bảo vệ: Chống bụi, chịu lực nhẹ, đạt chuẩn bảo vệ IP65 từ mặt trước.

2. Bên trong (Internal Components)

• Bo mạch chính (Mainboard):

  • Tích hợp CPU RISC 32-bit, xử lý dữ liệu nhanh chóng.

  • Bộ nhớ Flash 128MB để lưu chương trình và dữ liệu, cùng RAM 64MB DDR2 cho hiệu suất ổn định.

• Bộ nguồn nội bộ: Chuyển đổi dòng điện 24VDC sang các mức điện áp cần thiết cho các linh kiện.

• Mạch hiển thị: Điều khiển hình ảnh, độ phân giải và màu sắc của màn hình TFT.

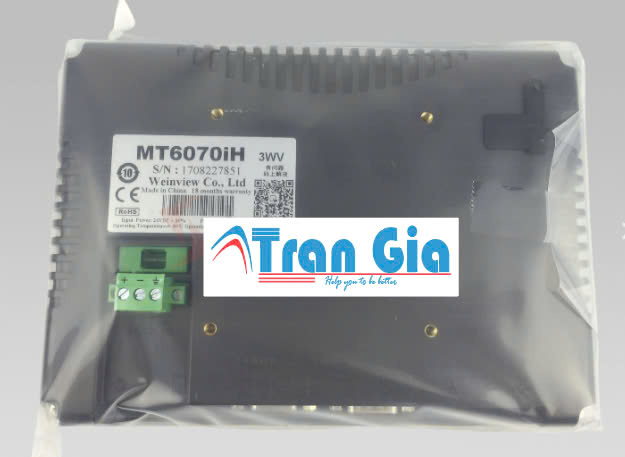

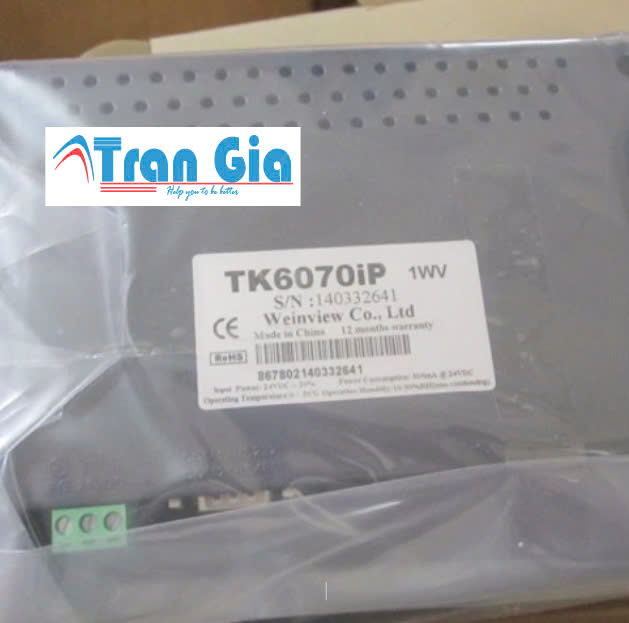

3. Mặt sau (Back Panel)

• Cổng giao tiếp:

  • COM1: Chuẩn RS-232

  • COM2: Chuẩn RS-485 2 dây/4 dây, hỗ trợ MPI

  • USB: Mini USB dùng để tải chương trình

• Nơi cấp nguồn: Cổng kết nối nguồn điện 24VDC

• Các vị trí bắt vít: Dùng để gắn màn hình vào bảng điều khiển hoặc tủ điện.

4. Vỏ ngoài

• Chất liệu: Nhựa ABS bền cơ học, cách điện tốt.

• Thiết kế tản nhiệt: Có các khe giúp thoát nhiệt hiệu quả trong quá trình hoạt động.

Đặc điểm nổi bật HMI Weinview TK6070IP 7 inch

1. Hiển thị sắc nét:
   Màn hình TFT LCD 7 inch, độ phân giải 800×480 pixels, hiển thị hình ảnh rõ ràng, màu sắc chân thực.

2. Cảm ứng nhạy:
   Sử dụng công nghệ cảm ứng điện trở 4 dây, dễ thao tác, độ bền cao và hoạt động ổn định trong môi trường công nghiệp.

3. Hiệu suất tốt:
   Trang bị CPU 32-bit RISC, tốc độ xử lý nhanh, kết hợp với RAM 64MB và Flash 128MB, đáp ứng tốt các ứng dụng điều khiển vừa và nhỏ.

4. Đa dạng cổng kết nối:
   Hỗ trợ COM1 (RS-232), COM2 (RS-485 2 dây/4 dây), tương thích với nhiều thiết bị như PLC Siemens, Mitsubishi, Delta, Omron,…

5. Dễ dàng lập trình:
   Sử dụng phần mềm EasyBuilder8000 miễn phí, giao diện thân thiện, hỗ trợ nhiều loại PLC phổ biến.

6. Thiết kế công nghiệp:
   Mặt trước đạt tiêu chuẩn IP65, chống bụi và chống nước nhẹ, phù hợp lắp đặt trong môi trường công nghiệp.

7. Tiết kiệm điện năng:
   Hoạt động ổn định với điện áp 24VDC, tiêu thụ điện năng thấp.

8. Giá thành hợp lý:
   Là lựa chọn phổ biến trong các hệ thống tự động hóa nhỏ và trung bình, cân đối giữa hiệu năng và chi phí.

Mục đích sử dụng HMI Weinview TK6070IP 7 inch

1. Giám sát và điều khiển hệ thống

• Hiển thị trạng thái máy móc, cảm biến, motor, băng tải,…

• Cho phép người dùng điều chỉnh thông số, cài đặt chế độ hoạt động trực tiếp trên màn hình.

2. Giao tiếp với PLC và thiết bị điều khiển

• Kết nối với các dòng PLC phổ biến như Siemens, Mitsubishi, Delta, Omron,…

• Truyền/nhận dữ liệu thông qua cổng RS-232/RS-485, giúp đồng bộ điều khiển và hiển thị.

3. Cảnh báo và ghi nhận sự cố

• Hiển thị các cảnh báo lỗi, tình trạng khẩn cấp để người vận hành kịp thời xử lý.

• Lưu lại lịch sử vận hành và lỗi để phục vụ phân tích, bảo trì.

4. Tối ưu vận hành

• Giúp thao tác nhanh, trực quan, thay thế việc vận hành qua nút nhấn cơ học truyền thống.

• Nâng cao tính hiện đại và độ chính xác trong điều khiển.

5. Ứng dụng phổ biến

• Dây chuyền sản xuất tự động

• Hệ thống máy đóng gói, chiết rót

• Tủ điều khiển máy ép, máy CNC, máy trộn

• Hệ thống xử lý nước, HVAC, năng lượng tái tạo
