TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, HMI Weinview TK6070iQ 7 inch, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật HMI Weinview TK6070iQ 7 inch

Thông số kỹ thuật:

Hiển thị

• Kích thước hiển thị:  7 inch TFT
• Độ phân giải (WxH dots): 800×480
• Độ sáng (cd/m2): 350
• Tuổi thọ LCD: >30,000 hr.
• Màu sắc: 65.536 màu
• Tấm cảm ứng: 4-wire Resistive Type

Cấu hình:

• Bộ nhớ(MB):   128
• RAM (MB): 64
• 32 bits RISC CPU 400MHz
• USB Host: USB 2.0 x 1
• Khe cắm thẻ SD: Không
• RTC    Built-in

Truyền thông, in/out:

• Ethernet: NO
• COM1 (RS-232), COM2 (RS-485 2W/4W),
• Canbus: Không
• Ngõ ra Audio: Không
• Ngõ vào Video: Không

Nguồn: 24 ± 20%VDC

Đặc điểm:

• Vỏ:       Nhựa
• Kích thước bao ngoài (WxHxD) 200.4 x 146.5 x 34 mm
• Kích thước khoét lỗ: 192 x 138 mm
• Nhiệt độ hoạt động:    0° ~ 50°C (32° ~ 122°F)
• Khối lượng: 0.52 Kg

Chứng chỉ:

• CE: CE marked

Phần mềm: EasyBuilder8000 V4.65 bản riêng cho Weinview hoặc version cao hơn

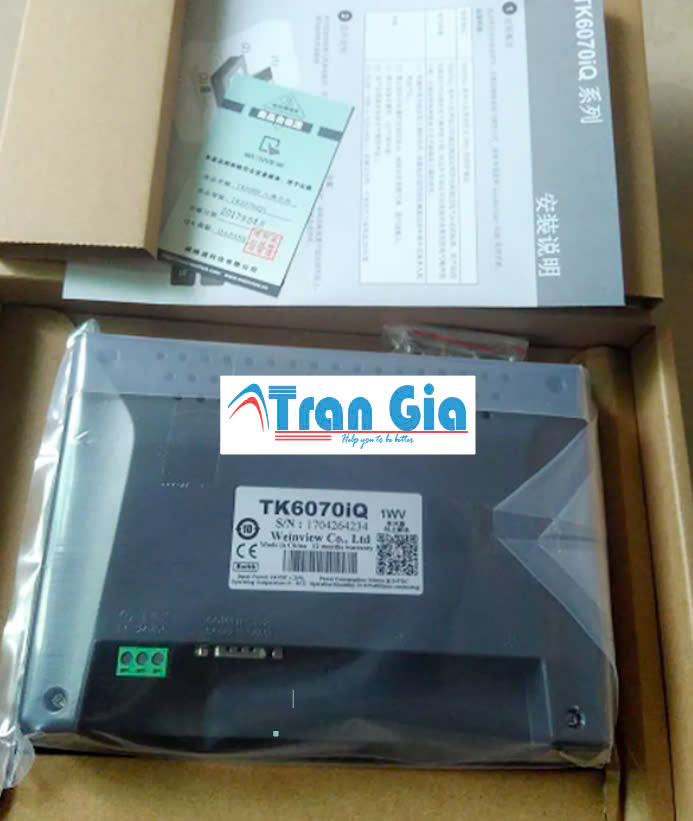

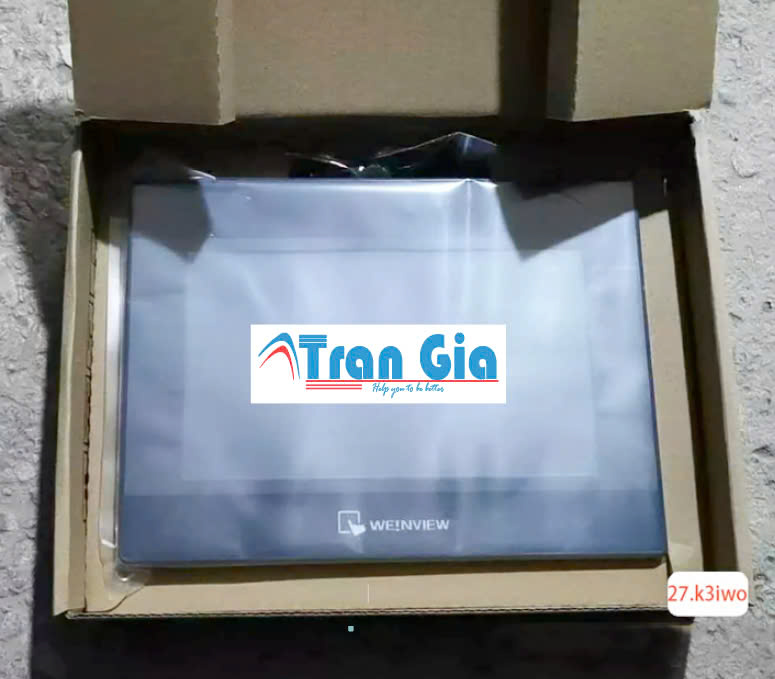

Cấu tạo HMI Weinview TK6070iQ 7 inch

1. Màn hình hiển thị

• Kích thước: 7 inch, TFT LCD

• Độ phân giải: 800 x 480 pixels (WVGA)

• Độ sáng: 350 cd/m²

• Hiển thị: 65.536 màu

• Tuổi thọ đèn nền: Trên 30.000 giờ

2. Cảm ứng

• Loại: Cảm ứng điện trở 4 dây

• Độ nhạy tốt, thích hợp trong môi trường công nghiệp

3. Bộ xử lý & bộ nhớ

• CPU: 32-bit RISC, tốc độ 400MHz

• RAM: 64MB

• Bộ nhớ lưu trữ Flash: 128MB

• Không hỗ trợ thẻ SD

4. Giao tiếp

• COM1: RS232

• COM2: RS485 (2 dây hoặc 4 dây)

• USB: Có cổng USB 2.0 (dùng để nạp chương trình)

• Không có cổng Ethernet

🔹 5. Nguồn điện

• Điện áp hoạt động: 24VDC ± 20%

• Dòng tiêu thụ: khoảng 300mA

6. Kích thước – Khối lượng

• Kích thước tổng thể: 200.4 x 146.5 x 34 mm

• Kích thước lỗ lắp đặt: 192 x 138 mm

• Trọng lượng: khoảng 0.52kg

7. Vật liệu và thiết kế

• Vỏ bằng nhựa

• Thiết kế nhỏ gọn, không quạt tản nhiệt

• Không hỗ trợ chức năng âm thanh, video hay CANbus

Đặc điểm nổi bật HMI Weinview TK6070iQ 7 inch

1. Giá thành hợp lý
Đây là một trong những dòng HMI phổ thông có mức giá dễ tiếp cận, phù hợp cho các hệ thống điều khiển vừa và nhỏ, giúp tiết kiệm chi phí đầu tư ban đầu.

2. Thiết kế gọn nhẹ, dễ lắp đặt
Với kích thước 7 inch, thân máy mỏng, nhẹ và dễ dàng lắp vào tủ điện tiêu chuẩn. Việc lắp đặt đơn giản không cần thêm phụ kiện đặc biệt.

3. Giao tiếp đa dạng
Thiết bị hỗ trợ giao tiếp qua cổng RS232 và RS485 (2 dây/4 dây), tương thích với nhiều dòng PLC phổ biến như Mitsubishi, Siemens, Delta, Omron… giúp dễ dàng tích hợp vào hệ thống hiện có.

4. Lập trình bằng phần mềm EasyBuilder Pro
Đây là phần mềm miễn phí, dễ sử dụng, hỗ trợ kéo thả giao diện, thư viện phong phú và thường xuyên được cập nhật. Người mới cũng có thể làm quen nhanh chóng.

5. Màn hình cảm ứng ổn định, độ bền cao
Sử dụng công nghệ cảm ứng điện trở 4 dây, độ bền cao, hoạt động ổn định trong điều kiện công nghiệp, có thể thao tác khi đeo găng tay.

6. Hỗ trợ nạp chương trình qua USB
Không cần cáp lập trình riêng biệt, người dùng có thể nạp chương trình thông qua cổng USB 2.0 bằng USB thông dụng (từ 1GB đến 8GB).

7. Thiết kế không dùng quạt tản nhiệt
Giúp thiết bị vận hành êm ái, ít bụi, tăng tuổi thọ và phù hợp với môi trường làm việc khắc nghiệt.

Mục đích sử dụng HMI Weinview TK6070iQ 7 inch

1. Hiển thị trạng thái máy móc và thiết bị

• Giúp người vận hành quan sát các thông số như nhiệt độ, áp suất, tốc độ, trạng thái motor, cảm biến, v.v.

• Giao diện trực quan, dễ nhìn, dễ thao tác.

2. Thay thế nút nhấn, đèn báo truyền thống

• Toàn bộ nút điều khiển, công tắc, đèn báo được tích hợp vào một màn hình cảm ứng.

• Tiết kiệm không gian tủ điện, dễ sửa đổi chương trình.

3. Giao tiếp với PLC và các thiết bị điều khiển

• HMI TK6070iQ đóng vai trò là cầu nối giữa người vận hành và bộ điều khiển trung tâm (thường là PLC).

• Giao tiếp qua RS232 hoặc RS485 với các dòng PLC như Mitsubishi, Delta, Siemens, Omron…

4. Điều khiển quy trình vận hành máy

• Cho phép người dùng thao tác như bật/tắt motor, cài đặt thông số, chuyển chế độ vận hành, reset lỗi…

• Có thể thiết lập mật khẩu phân quyền người dùng.

5. Giám sát và cảnh báo lỗi

• Hiển thị cảnh báo lỗi theo thời gian thực khi có sự cố xảy ra.

• Ghi nhận sự kiện và dữ liệu lỗi để người vận hành dễ tra cứu và khắc phục.

6. Ứng dụng phổ biến trong các lĩnh vực:

• Máy đóng gói, chiết rót, máy dán nhãn, máy ép nhựa

• Dây chuyền lắp ráp, băng tải

• Hệ thống HVAC, xử lý nước, trạm bơm

• Tủ điều khiển hệ thống điện công nghiệp
