Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC

Sản phẩm: HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC
Kích thước màn hình: 4.3 inch TFT LCD
Độ phân giải: 480 x 272 pixels (chuẩn WQVGA)
Màu hiển thị: 65.536 màu (16-bit True Color)
Độ sáng: ~300 cd/m²
Loại cảm ứng: Cảm ứng điện trở 4 dây (resistive touch)
CPU: ARM Cortex-A8 (~600 MHz)
RAM: 128 MB
Bộ nhớ Flash: 128 MB – lưu chương trình, dữ liệu, hình ảnh
RS232/RS485: 1 cổng đa năng (COM1)
Không có cổng Ethernet – đây là điểm khác biệt so với dòng TG465-ET
Không có USB Host/Client (tùy theo phiên bản, cần kiểm tra thực tế)
Điện áp hoạt động: 24VDC
Dải điện áp cho phép: 10 ~ 28VDC
Công suất tiêu thụ: Thấp, phù hợp tủ điện nhỏ
Phần mềm lập trình: XDPPro (miễn phí)
Hỗ trợ đa dạng đối tượng đồ họa, dễ sử dụng, kéo-thả trực quan
Vỏ ngoài: Nhựa công nghiệp ABS, nhẹ và chắc chắn
Kiểu lắp: Âm bảng (panel mount)
Chuẩn bảo vệ mặt trước: IP65 khi lắp đặt đúng kỹ thuật
Tản nhiệt: Thụ động – không cần quạt
Giao tiếp tốt với nhiều PLC như Xinje, Siemens, Mitsubishi, Delta, Omron,…
Hỗ trợ giao thức phổ biến: Modbus RTU (qua cổng RS485)

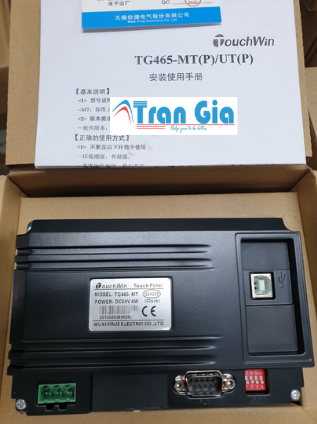

Cấu tạo của HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC

1. Màn hình cảm ứng

Loại màn hình: TFT LCD màu, kích thước 4.3 inch
Độ phân giải: 480 x 272 pixels (WQVGA)
Màu hiển thị: 65.536 màu – cho giao diện trực quan, dễ theo dõi
Loại cảm ứng: Cảm ứng điện trở 4 dây – thao tác dễ dàng, sử dụng được cả khi đeo găng tay

2. Bộ xử lý và bộ nhớ

CPU: ARM Cortex-A8 (~600 MHz) – đảm bảo tốc độ xử lý nhanh
RAM: 128 MB – lưu trữ và xử lý dữ liệu tạm thời
Flash Memory: 128 MB – dùng lưu chương trình, hình ảnh, dữ liệu người dùng

3. Cổng giao tiếp

1 cổng COM: RS232/RS485 – dùng giao tiếp với PLC hoặc thiết bị điều khiển
Không có cổng Ethernet hoặc USB – vì đây là phiên bản cơ bản, tối ưu chi phí

4. Nguồn cấp

Nguồn vào: 24VDC
Dải hoạt động: 10 ~ 28VDC – thích hợp cho tủ điện công nghiệp
Có mạch bảo vệ nguồn và chống nhiễu

5. Thiết kế vật lý

Vỏ ngoài: Nhựa công nghiệp ABS – nhẹ, cách điện tốt, chống va đập
Lắp đặt: Âm bảng (panel mount) – phù hợp lắp trên cửa tủ điều khiển
Chuẩn bảo vệ mặt trước: IP65 – chống bụi, chống nước nhẹ khi lắp đúng kỹ thuật
Tản nhiệt: Thiết kế tản nhiệt thụ động – không cần quạt, giảm bụi và tăng tuổi thọ thiết bị

Đặc điểm của HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC

1. Thiết kế nhỏ gọn – giao diện trực quan

Màn hình TFT LCD 4.3 inch – phù hợp lắp đặt trong các tủ điện có không gian hạn chế
Hiển thị 65.536 màu – giúp biểu đồ, trạng thái, cảnh báo trở nên dễ nhìn và dễ thao tác
Cảm ứng điện trở – thao tác được trong môi trường công nghiệp (kể cả khi đeo găng)

2. Hiệu suất ổn định cho ứng dụng vừa và nhỏ

Trang bị CPU ARM Cortex-A8 (~600 MHz), RAM 128 MB – đảm bảo xử lý mượt, nhanh
Bộ nhớ flash 128 MB – đủ lưu chương trình HMI, hình ảnh, cảnh báo,…

3. Giao tiếp đơn giản – dễ tích hợp

Tích hợp 1 cổng RS232/RS485 – hỗ trợ giao tiếp Modbus RTU
Tương thích tốt với các dòng PLC phổ biến: Xinje, Siemens, Mitsubishi, Delta, Omron,…

4. Tối ưu chi phí – phù hợp nhu cầu cơ bản

Không tích hợp Ethernet hoặc USB – giúp giảm giá thành thiết bị, phù hợp cho các hệ thống đơn giản
Vẫn đáp ứng đầy đủ chức năng cần thiết để vận hành máy, tủ điện, hệ thống nhỏ

5. Thi công và bảo trì dễ dàng

Vỏ nhựa ABS bền nhẹ – dễ lắp đặt, chống va đập nhẹ
Chuẩn lắp âm bảng – mặt trước đạt IP65 nếu lắp đúng kỹ thuật
Tản nhiệt tự nhiên – không dùng quạt, giảm bụi bẩn, tăng độ bền

6. Hỗ trợ lập trình bằng phần mềm miễn phí

Lập trình bằng XDPPro – giao diện kéo – thả, dễ sử dụng
Hỗ trợ đầy đủ các đối tượng: nút nhấn, đèn báo, biểu đồ, cảnh báo,…

Mục đích sử dụng của HMI Xinje Touchwin TG465-MT 4.3 inch cơ bản 24VDC

1. Làm giao diện người – máy (HMI) cho hệ thống điều khiển

Hiển thị và điều chỉnh các thông số hoạt động trong máy móc, dây chuyền tự động hóa
Giúp người vận hành giám sát trạng thái, xử lý cảnh báo, điều khiển thiết bị dễ dàng

2. Tương tác với PLC trong tủ điện công nghiệp

Kết nối với PLC qua cổng RS232/RS485 để truyền/nhận dữ liệu điều khiển
Sử dụng như bảng điều khiển cảm ứng thay thế nút nhấn, công tắc cơ

3. Giám sát thiết bị trong hệ thống tự động

Hiển thị thời gian thực trạng thái của motor, bơm, cảm biến, van điện,…
Giúp kỹ thuật viên nắm bắt và điều chỉnh hệ thống kịp thời

4. Sử dụng trong mô hình đào tạo – học tập

Dễ lập trình với phần mềm miễn phí XDPPro
Phù hợp cho các trung tâm đào tạo, sinh viên ngành tự động hóa thực hành với PLC

5. Ứng dụng trong các máy đơn hoặc hệ thống vừa và nhỏ

Như máy chiết rót, máy ép nhiệt, máy đóng gói, máy in date,…
Thích hợp cho các hệ thống không cần giao tiếp mạng (Ethernet)
