TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, HMI Xinje Touchwin TGA63-MT cơ bản 10 inch 24VDC, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của HMI Xinje Touchwin TGA63-MT cơ bản 10 inch 24VDC

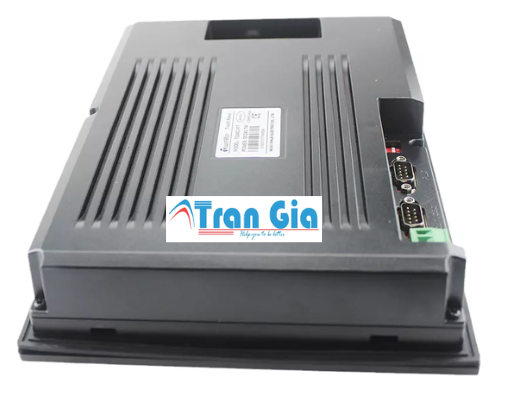

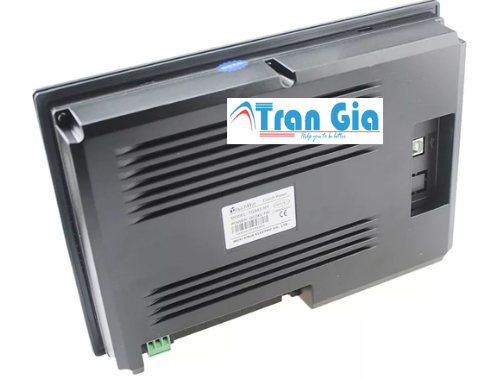

Cấu tạo của HMI Xinje Touchwin TGA63-MT cơ bản 10 inch 24VDC

1. Màn hình hiển thị

• Loại màn hình: TFT LCD 10.1 inch, độ phân giải 1024 × 600 pixels.
• Độ sáng: 250 cd/m², cung cấp khả năng hiển thị rõ ràng dưới ánh sáng mạnh.
• Màu sắc: Hỗ trợ 16.7 triệu màu, giúp hiển thị các hình ảnh và thông tin sắc nét và sinh động.
• Cảm ứng: Cảm ứng điện trở 4 dây, đáp ứng tốt với thao tác tay hoặc bút cảm ứng.

2. Mạch xử lý và bộ nhớ

• CPU: Sử dụng bộ vi xử lý ARM9 với tốc độ 400MHz, giúp xử lý nhanh chóng các lệnh và giao diện người dùng.
• Bộ nhớ trong: 128MB RAM, giúp lưu trữ tạm thời dữ liệu và thông tin.
• Bộ nhớ Flash: Dùng để lưu trữ các chương trình và cấu hình giao diện.

3. Cổng giao tiếp

• Cổng COM: 2 cổng RS232/RS422/RS485 hỗ trợ giao tiếp với các PLC, biến tần, thiết bị ngoại vi.
• Cổng Ethernet: 1 cổng RJ45 hỗ trợ Modbus TCP/IP, cho phép kết nối và truyền thông qua mạng.
• Cổng USB: 1 cổng USB Type A (Host) và 1 cổng USB Type B (Client) hỗ trợ kết nối với thiết bị lưu trữ hoặc máy tính để nạp chương trình.

4. Nguồn điện

• Nguồn cấp: 24VDC (dải điện áp từ 22VDC đến 26VDC), phù hợp cho các hệ thống công nghiệp.
• Công suất tiêu thụ: Khoảng 270mA, giúp tiết kiệm năng lượng trong quá trình vận hành.

5. Vỏ và cơ khí

• Chất liệu vỏ: Vỏ ngoài bằng nhựa ABS hoặc hợp kim nhôm (tuỳ theo phiên bản), đảm bảo độ bền và khả năng chống va đập.
• Tiêu chuẩn bảo vệ: Mặt trước đạt chuẩn IP65, bảo vệ khỏi bụi và tia nước từ mọi hướng.
• Kích thước: Kích thước tổng thể 272.2 × 191.7 × 51.2 mm, dễ dàng lắp đặt vào tủ điều khiển hoặc bảng điều khiển công nghiệp.

6. Phần mềm và lập trình

• Phần mềm lập trình: Sử dụng Touchwin Editor, phần mềm đồ họa đơn giản và dễ sử dụng để tạo giao diện người – máy (HMI).
• Tính năng lập trình: Hỗ trợ lập trình các giao diện điều khiển, giám sát, biểu đồ thời gian thực, và các phép toán logic cơ bản.

7. Khả năng chống nhiễu và bảo vệ

• Khả năng chống nhiễu: Hệ thống có khả năng chống nhiễu 1500Vp-p, giúp hoạt động ổn định trong môi trường công nghiệp nhiều nhiễu điện từ.
• Làm mát: Hệ thống làm mát tự nhiên, không cần quạt, giúp tiết kiệm năng lượng và giảm thiểu bảo trì.

Đặc điểm của HMI Xinje Touchwin TGA63-MT cơ bản 10 inch 24VDC

1. Giao diện điều khiển và giám sát trong hệ thống tự động hóa

HMI Xinje TGA63-MT giúp người vận hành dễ dàng tương tác và điều khiển các thiết bị trong hệ thống tự động hóa. Với màn hình cảm ứng 10 inch, người sử dụng có thể theo dõi và điều chỉnh các thông số như nhiệt độ, áp suất, tốc độ motor, và các chỉ số quan trọng khác trong các ứng dụng công nghiệp như dây chuyền sản xuất, máy móc công nghiệp.

2. Hiển thị và cảnh báo trạng thái thiết bị

HMI đóng vai trò quan trọng trong việc cung cấp thông tin thời gian thực về tình trạng hoạt động của các thiết bị trong hệ thống. Nếu có sự cố, HMI sẽ phát tín hiệu cảnh báo trực tiếp trên màn hình, giúp người vận hành kịp thời phát hiện và xử lý các vấn đề như lỗi động cơ, biến tần, hay cảm biến.

3. Quản lý dữ liệu và lưu trữ thông tin

Thiết bị có khả năng lưu trữ và truy xuất dữ liệu, giúp ghi lại các thông số vận hành và lịch sử sự cố. Dữ liệu này có thể được sử dụng để phân tích hiệu suất hoạt động của hệ thống, tối ưu hóa quy trình sản xuất, và phục vụ cho công tác bảo trì hoặc báo cáo.

4. Ứng dụng trong các hệ thống điều khiển PLC

Với khả năng kết nối qua các cổng giao tiếp như RS232, RS485, và Ethernet, HMI Xinje TGA63-MT cho phép dễ dàng kết nối với PLC và các thiết bị điều khiển khác. Điều này giúp xây dựng các hệ thống điều khiển tập trung, nơi người vận hành có thể điều chỉnh và giám sát các quy trình sản xuất từ một điểm duy nhất.

5. Ứng dụng trong các ngành công nghiệp khác nhau

HMI Xinje TGA63-MT thích hợp sử dụng trong các ngành công nghiệp chế tạo, xử lý nước, quản lý năng lượng, HVAC, đóng gói, và nhiều hệ thống tự động hóa khác. Nó hỗ trợ việc điều khiển, giám sát và thu thập dữ liệu cho các quy trình vận hành liên tục và yêu cầu tính ổn định cao.

6. Cải thiện hiệu quả vận hành và giảm thiểu lỗi người vận hành

HMI giúp tối ưu hóa việc vận hành bằng cách cung cấp giao diện trực quan và dễ sử dụng. Người vận hành có thể kiểm soát mọi thứ từ một màn hình, giảm thiểu khả năng sai sót trong quá trình thao tác thủ công và cải thiện hiệu suất tổng thể của hệ thống.

7. Tăng cường tính tự động hóa trong nhà máy

Kết hợp với các thiết bị tự động khác, HMI giúp tăng cường mức độ tự động hóa trong nhà máy hoặc cơ sở sản xuất. Việc sử dụng HMI không chỉ giúp người vận hành dễ dàng kiểm tra và điều khiển, mà còn hỗ trợ quá trình tự động hóa thông qua giao tiếp với các thiết bị khác như PLC, biến tần và hệ thống SCADA.

Mục đích sử dụng của HMI Xinje Touchwin TGA63-MT cơ bản 10 inch 24VDC

1. Màn hình cảm ứng rộng và sắc nét

• Màn hình TFT LCD 10.1 inch với độ phân giải cao 1024 × 600 pixels giúp hiển thị thông tin rõ ràng, chi tiết.
• Hỗ trợ 16.7 triệu màu, mang lại hình ảnh sắc nét, giúp người dùng dễ dàng theo dõi và tương tác với hệ thống.
• Cảm ứng điện trở 4 dây, cho phép thao tác chính xác, dù trong môi trường công nghiệp hoặc khi đeo găng tay.

2. Khả năng giao tiếp linh hoạt

• 2 cổng COM (RS232/RS422/RS485) giúp kết nối với các thiết bị ngoại vi như PLC, biến tần, cảm biến, hoặc thiết bị điều khiển khác.
• Cổng Ethernet RJ45 hỗ trợ giao thức Modbus TCP/IP, giúp kết nối và truyền tải dữ liệu qua mạng với các hệ thống lớn, dễ dàng tích hợp vào mạng công nghiệp.
• 2 cổng USB (Host và Client) cho phép kết nối với các thiết bị lưu trữ, máy tính hoặc sử dụng các phụ kiện khác như bàn phím, chuột.

3. Thiết kế bền bỉ và dễ lắp đặt

• Tiêu chuẩn bảo vệ IP65 ở mặt trước, bảo vệ khỏi bụi bẩn và tia nước nhẹ, giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Kích thước nhỏ gọn, dễ dàng lắp đặt trong các tủ điện, bảng điều khiển hoặc vị trí cố định trong hệ thống tự động hóa.

4. Công suất tiêu thụ thấp và nguồn cấp 24VDC

• Nguồn cấp 24VDC (dải điện áp từ 22VDC đến 26VDC) phù hợp với hầu hết các hệ thống công nghiệp và giúp tiết kiệm năng lượng.
• Dòng tiêu thụ chỉ 270mA, giúp giảm tải cho nguồn điện và tiết kiệm chi phí vận hành.

5. Phần mềm lập trình dễ sử dụng

• Touchwin Editor, phần mềm lập trình của Xinje, hỗ trợ thiết kế giao diện người – máy đơn giản, dễ dàng tạo các biểu đồ, hình ảnh và bảng điều khiển, giúp người vận hành dễ dàng tương tác với hệ thống.
• Phần mềm này không yêu cầu kiến thức lập trình sâu, giúp các kỹ thuật viên dễ dàng tạo và chỉnh sửa giao diện.

6. Khả năng chống nhiễu cao

• Chống nhiễu điện từ với khả năng chống nhiễu xung 1500Vp-p, đảm bảo hoạt động ổn định trong môi trường có nhiều thiết bị điện tử và hệ thống tự động khác.

7. Tuổi thọ cao và hoạt động ổn định

• Tuổi thọ đèn nền lên đến 50.000 giờ, giúp giảm chi phí bảo trì và thay thế linh kiện.
• Vận hành liên tục với hiệu suất cao mà không cần quạt làm mát, phù hợp với các ứng dụng yêu cầu độ tin cậy cao trong thời gian dài.
