Thông số kỹ thuật HMI Xinje TS3-1000-E 10 inch Ethernet 24VDC

Cấu tạo HMI Xinje TS3-1000-E 10 inch Ethernet 24VDC

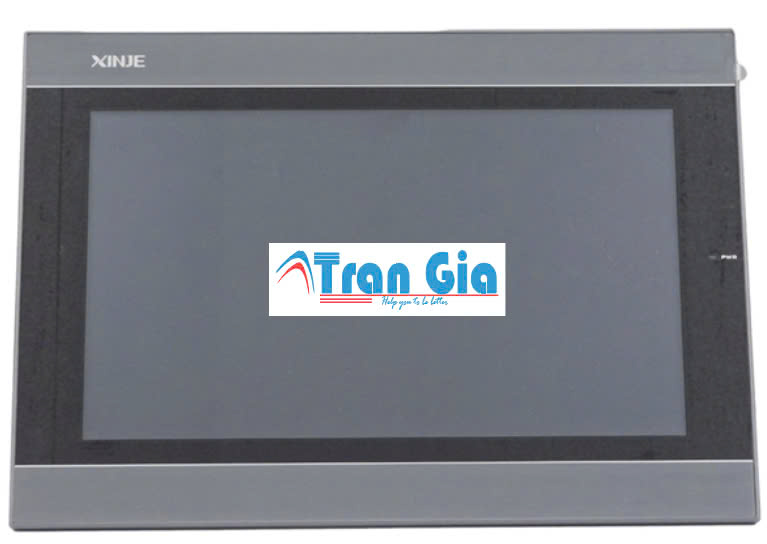

• Mặt trước: Màn hình cảm ứng LCD

  • Kích thước: 10.1 inch TFT LCD.

  • Cảm ứng: Điện trở 4 dây (resistive touchscreen).

  • Độ phân giải: 1024 x 600 pixel.

  • Mặt trước phẳng, có viền mỏng, dễ vệ sinh, thiết kế gọn gàng phù hợp lắp tủ điện công nghiệp.

• Vỏ ngoài:

  • Làm bằng nhựa công nghiệp ABS chất lượng cao, cách điện tốt, chịu nhiệt và chống va đập nhẹ.

  • Mặt trước đạt tiêu chuẩn IP65, chống bụi, chống tia nước bắn.

• Bo mạch chính (Mainboard):

  • CPU: ARM Cortex-A7, xử lý mượt mà các giao diện đồ họa và chương trình HMI.

  • RAM: 256MB

  • Flash memory: 128MB dùng để lưu chương trình, hình ảnh, dữ liệu.

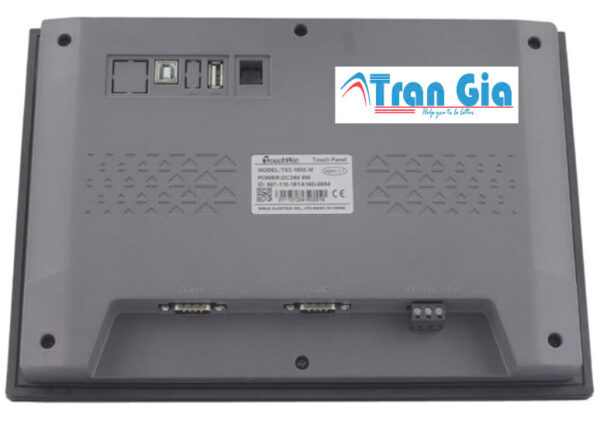

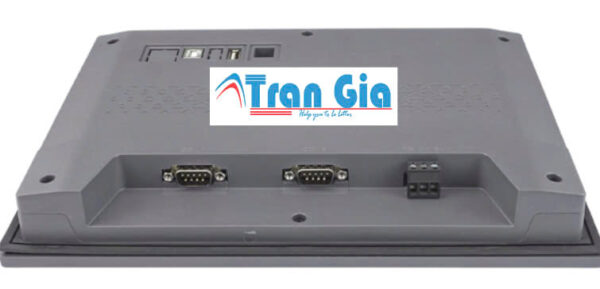

• Các cổng kết nối:

  • Ethernet (RJ45): Kết nối mạng nội bộ hoặc hệ thống IoT.

  • RS232 / RS485: Giao tiếp với các PLC, biến tần, thiết bị ngoại vi.

  • USB Host / Device: Kết nối USB để tải chương trình, xuất dữ liệu, hoặc kết nối thiết bị ngoại vi như chuột, bàn phím.

  • TF Card (MicroSD): Lưu trữ dữ liệu hoặc nâng cấp firmware.

• Nguồn cấp:

  • 24VDC (dải điện áp hoạt động từ 20~28VDC).

  • Bảo vệ chống quá áp, quá dòng và ngược cực.

• Tản nhiệt:

  • Thiết kế khe tản nhiệt mặt sau giúp giảm nhiệt độ hoạt động, đảm bảo ổn định trong môi trường công nghiệp liên tục.

Đặc điểm nổi bật HMI Xinje TS3-1000-E 10 inch Ethernet 24VDC

1. Màn hình sắc nét, kích thước lớn

   • Màn hình TFT LCD 10.1 inch, độ phân giải 1024×600 pixels, hiển thị 16.7 triệu màu, cho hình ảnh sống động và rõ nét.

2. Hiệu suất cao với vi xử lý mạnh mẽ

   • Trang bị vi xử lý ARM Cortex-A7, kết hợp cùng RAM 256MB và Flash 128MB, đảm bảo xử lý mượt mà các giao diện và tác vụ điều khiển.

3. Hỗ trợ nhiều giao tiếp

   • Tích hợp RS232, RS485, Ethernet, USB Host, USB Device, dễ dàng kết nối với PLC, máy in, cảm biến, bộ điều khiển…

4. Tương thích với phần mềm lập trình XDP Pro

   • Giao diện lập trình thân thiện, thư viện phong phú, hỗ trợ đa ngôn ngữ, giúp giảm thời gian thiết kế và lập trình.

5. Thiết kế công nghiệp chắc chắn

   • Mặt trước đạt chuẩn IP65 chống bụi, nước nhẹ và dầu – phù hợp môi trường nhà máy.

6. Nguồn cấp 24VDC ổn định, tiết kiệm điện

   • Hoạt động ổn định trong dải điện áp 20~28VDC, công suất tiêu thụ thấp ≤ 6W.

7. Tích hợp khe cắm thẻ nhớ TF

   • Hỗ trợ mở rộng lưu trữ, dễ dàng backup/chuyển đổi dữ liệu.

Mục đích sử dụng HMI Xinje TS3-1000-E 10 inch Ethernet 24VDC

1. Giao tiếp giữa người vận hành và máy móc

   • HMI đóng vai trò là “trung tâm điều khiển trực quan”, giúp người vận hành dễ dàng theo dõi, nhập dữ liệu và điều chỉnh hệ thống sản xuất.

2. Hiển thị trạng thái máy móc, dây chuyền sản xuất

   • Cung cấp giao diện đồ họa sinh động, trực quan để quan sát trạng thái hoạt động, cảnh báo lỗi, nhiệt độ, áp suất, tốc độ, v.v.

3. Giám sát và điều khiển từ xa qua mạng Ethernet

   • Nhờ cổng Ethernet tích hợp, HMI có thể truyền dữ liệu đến máy tính trung tâm hoặc SCADA, phục vụ điều khiển từ xa, theo dõi từ xa.

4. Kết nối đa thiết bị

   • Dùng để kết nối với nhiều thiết bị như: PLC, biến tần, cảm biến, máy in, hệ thống cân, v.v. qua các cổng RS232, RS485 hoặc Ethernet.

5. Lưu trữ và truy xuất dữ liệu sản xuất

   • Hỗ trợ ghi dữ liệu sản xuất vào thẻ nhớ TF hoặc USB, phục vụ mục đích thống kê, truy vết, báo cáo năng suất, chất lượng sản phẩm.

6. Thay thế bảng điều khiển cơ khí truyền thống

   • Giúp giảm chi phí lắp đặt, tiết kiệm không gian, và tăng tính hiện đại cho hệ thống tự động hóa.
